博客指出内容仅适用于XP或WIN7系统下带有LPT口的PC，还表明有验证通过的图，并给出了原理图。

仅在XP或WIN7下,带有LPT口的PC适用.@TOC
此图是验证是OK的.

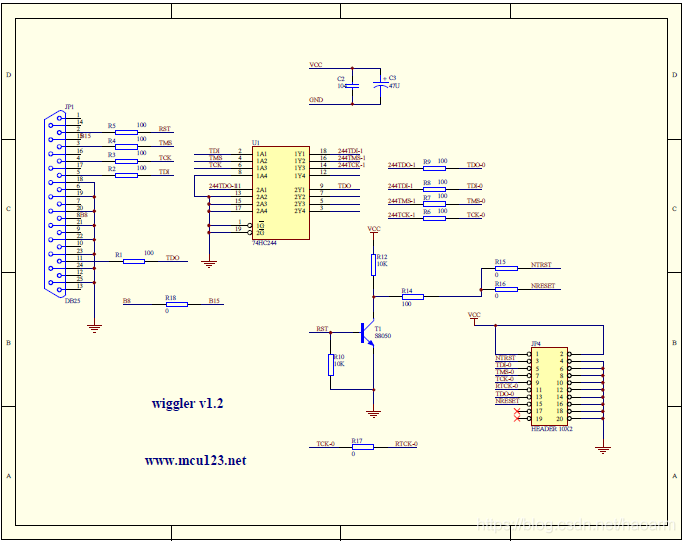

原理图如下:
在这里插入图片描述
