MG-SOFT MIB Browser安装和使用手册

大家读完觉得有帮助记得关注和点赞！！！

MG-SOFT提供的MIB相关工具套件主要包括以下核心组件及其功能：

1. MIB Builder
        用于创建和编辑MIB文件（.my/.mib格式），支持SMIv2标准。提供可视化树形结构操作，支持通过拖拽方式定义Table、叶子节点等对象，并内置语法检查功能以确保文件符合规范。生成的MIB文件需部署在SNMP服务端。

2. MIB Compiler
        负责将MIB文件编译为二进制格式的SMDB库（.smdb），该库需存储在SNMP客户端。编译过程确保MIB定义可被网络管理工具高效解析，同时验证文件依赖关系及语义完整性。

3. MIB Browser
核心管理工具，具备以下功能：

协议支持：兼容SNMPv1/v2c/v3协议，可配置Community字符串及安全参数。
数据操作：通过图形界面浏览MIB树，执行Get、Set、Walk等操作，实时获取设备性能指标（如CPU、内存、接口状态）。
扩展性：支持加载SMDB库以解析私有MIB，集成Trap接收器用于处理异步告警。
高级特性：提供MIB子树搜索、批量导入、数据可视化图表及历史记录分析功能，辅助网络故障诊断与性能优化。

1. MIB Browser介绍

1.1   编译mib

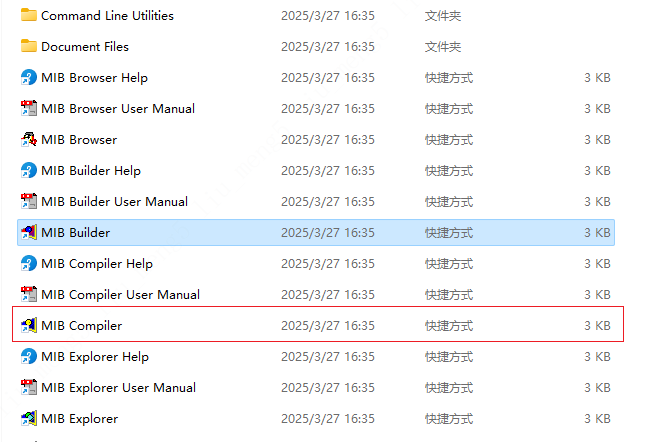

使用MIB Compiler工具进行编译，打开此图标：

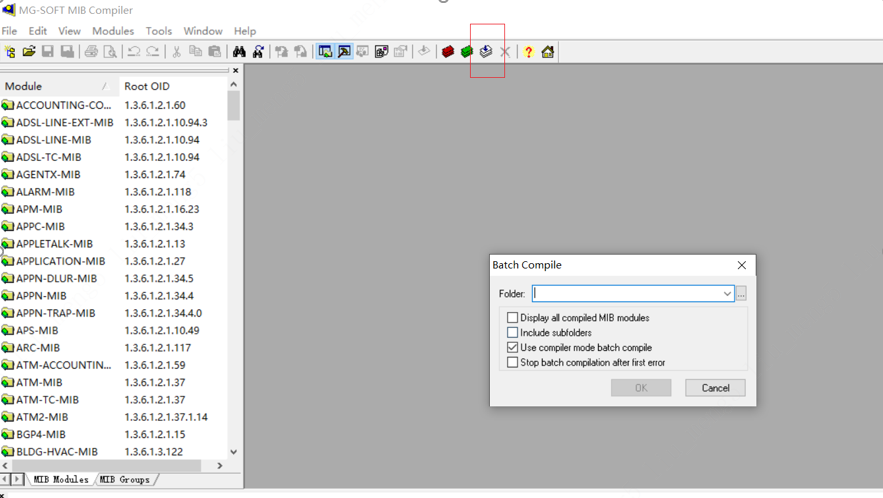

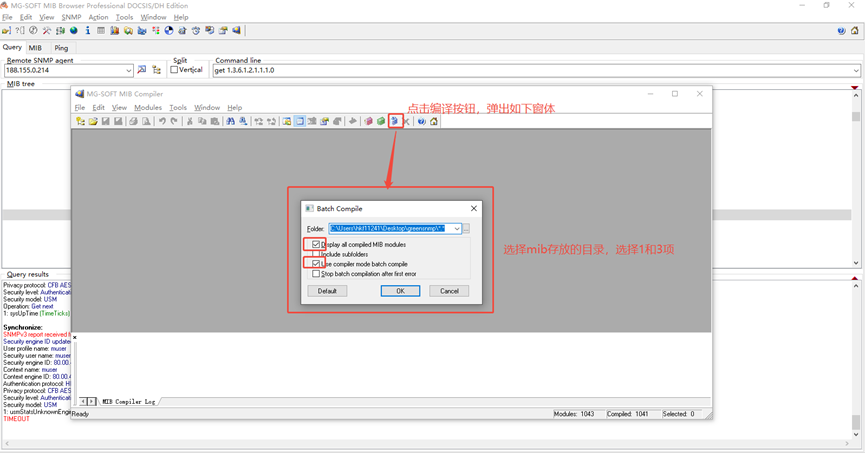

然后点击红框中的按钮，选择mib文件所在路径，进行编译

1.2   加载

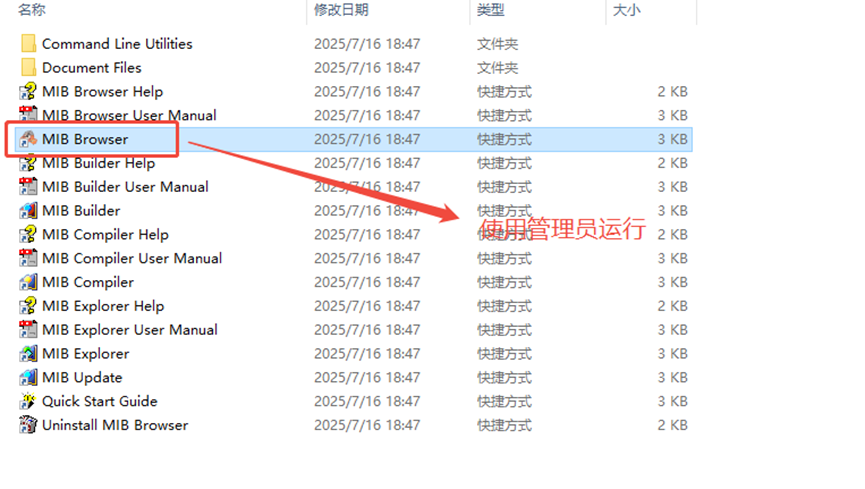

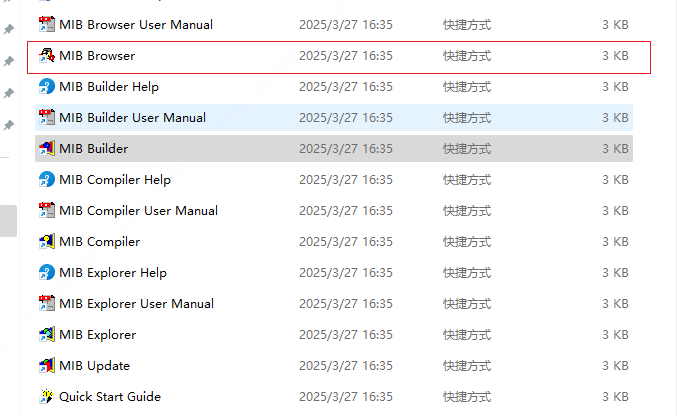

安装完成，双击图标。打开如下列表，双击，双击打开的时候如果报错，右键选择管理员身份运行即可

打开此图标，进行加载mib文件：

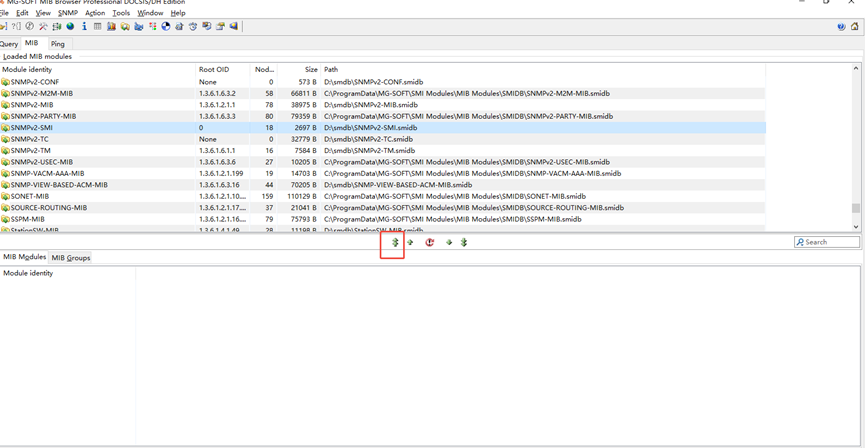

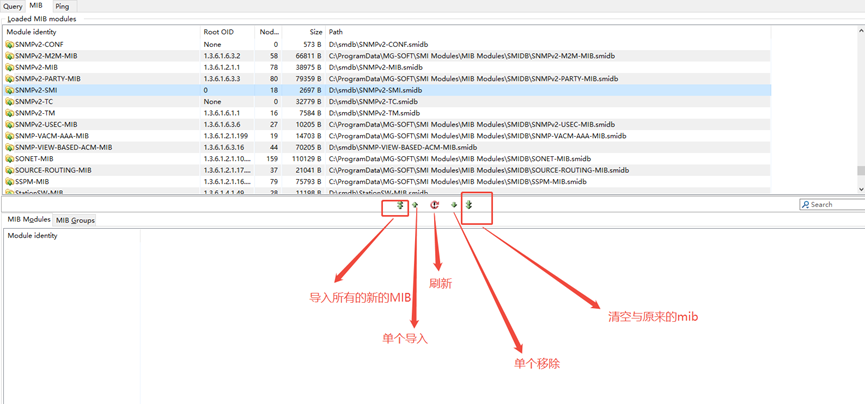

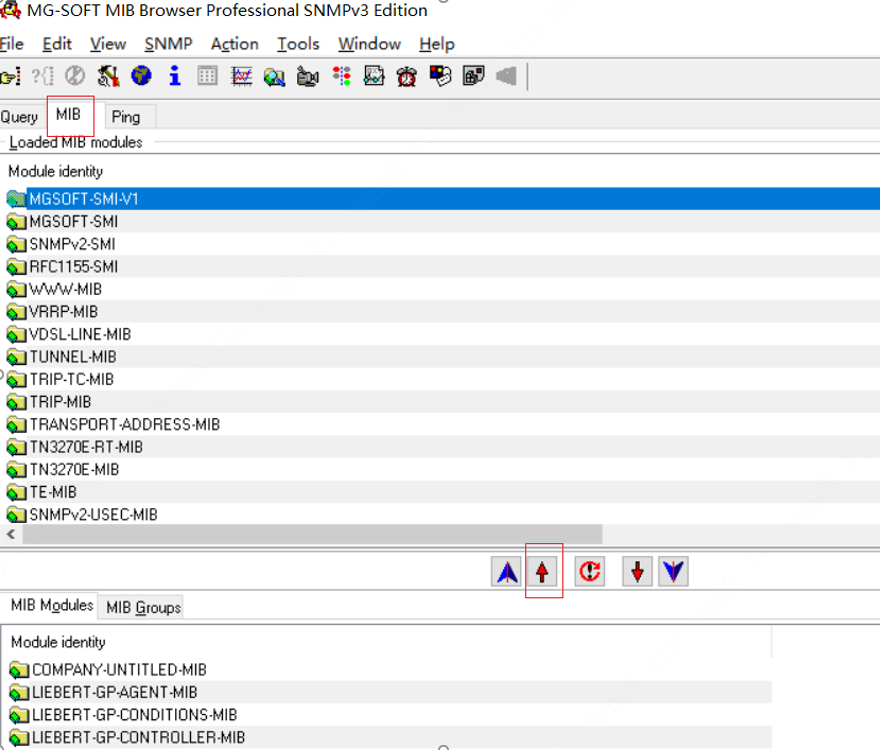

先点击左上角mib按钮，进入mib加载界面，再选中要加载的文件，点击红色向上箭头加载。蓝色向上箭头加载所有。

2.查询

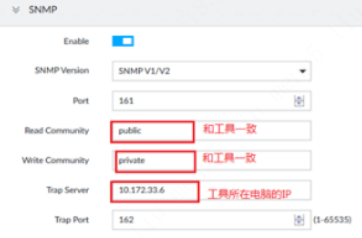

2.1、V1/V2设备端配置如下：

         web 配置界面和mib browser界面设置相同。Read Community和Write Community不能相同。Trap Address设置为安装Mib browser工具的电脑的ip。

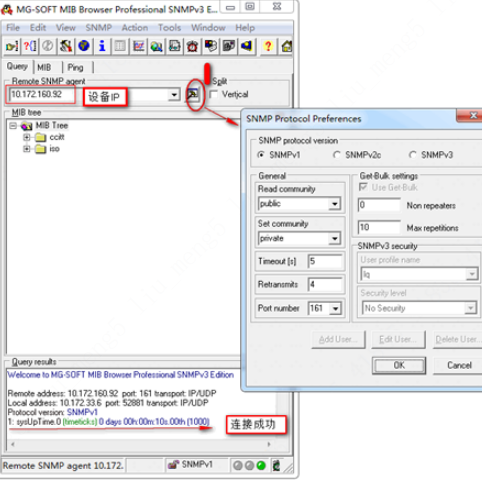

2.2、V1/V2工具端配置如下：

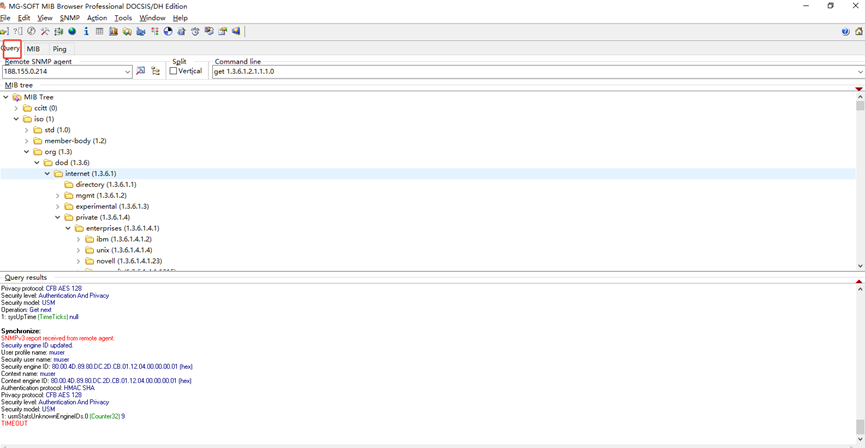

点击query进入查询界面

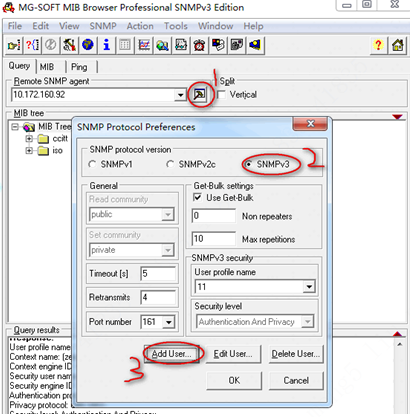

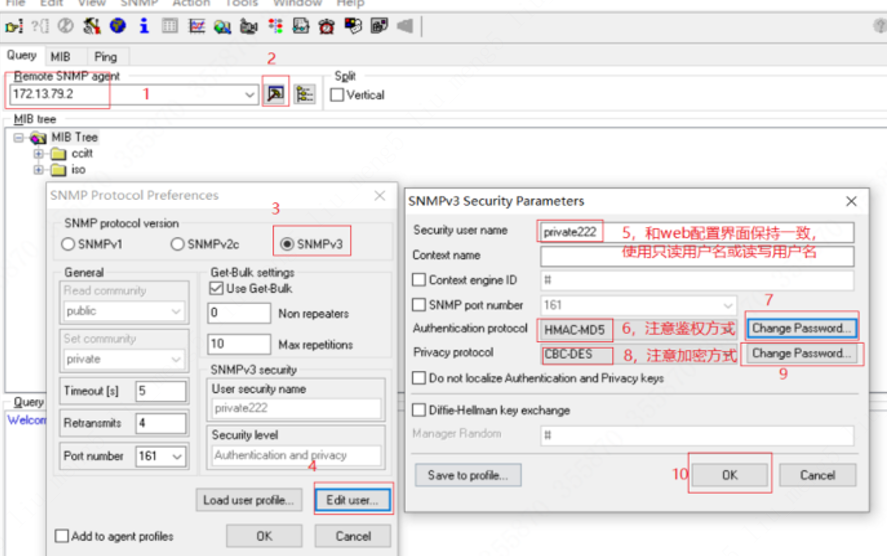

2.3、V3配置如下：



2.4、获取代理端信息

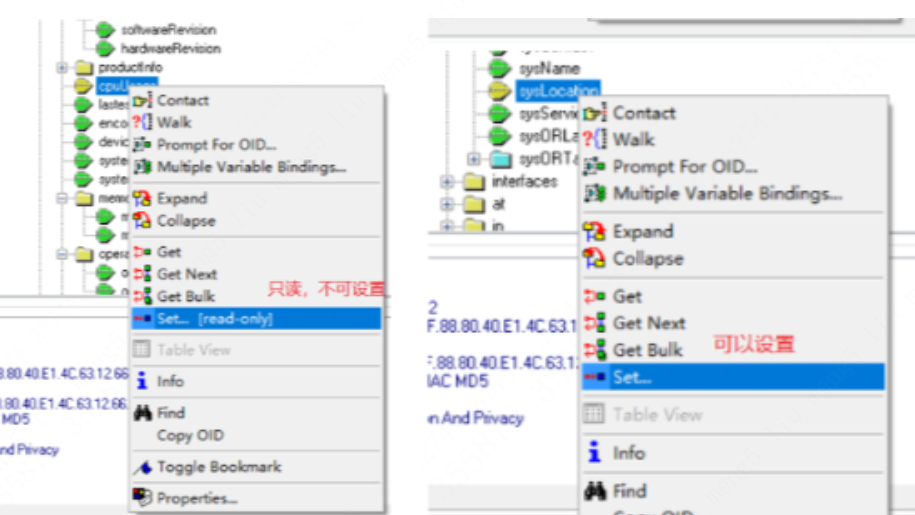

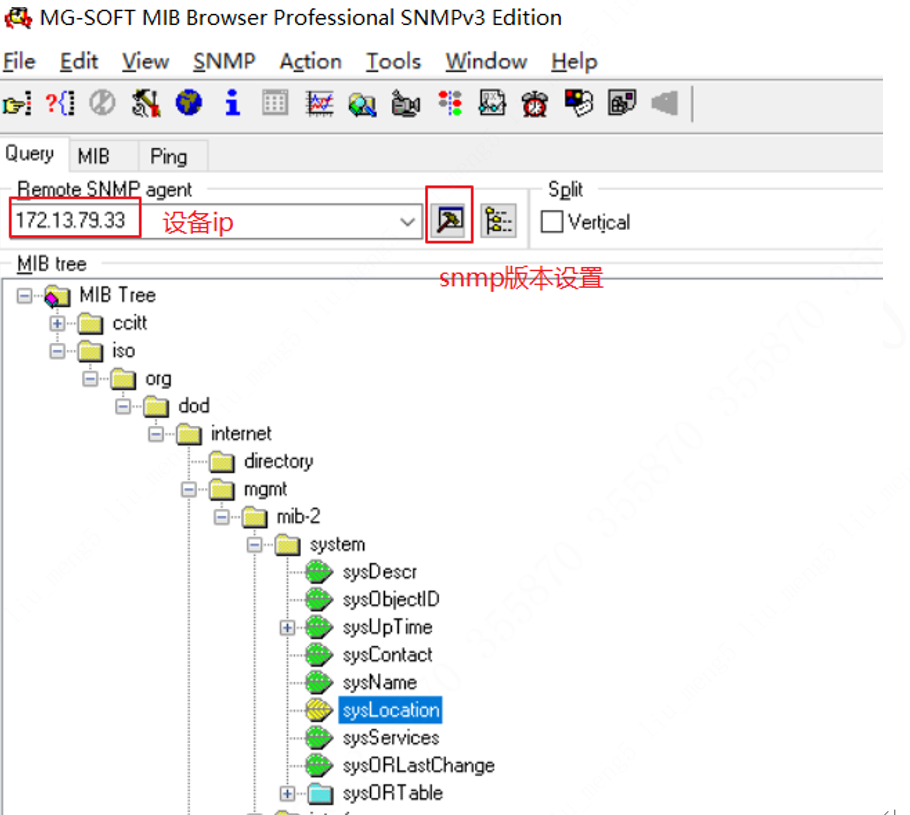

在MIB tree中显示的是设备所能支持的能力集，如下图要获取设备公有的Mgmt的mib-2相关的系统信息，可以逐级点击找到system文件夹，例如要查看设备的相关描述sysDescr，右击sysDescr选择Get获取设备的描述信息。仅读用户只能获取信息，读写用户可以获取也可以设置信息。



2.5、读写用户设置信息：

前提：需要选择支持读写类型的节点&用户具有写权限

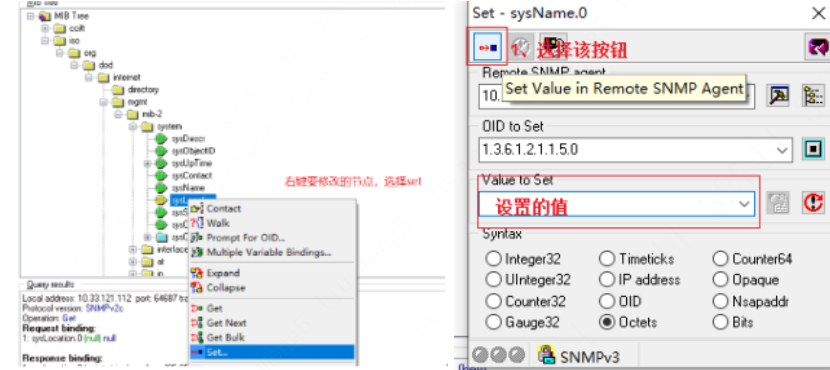

选择节点-右键选择Set-如下图选择左上角按钮-输入框输入要修改的值

2.6   接收trap

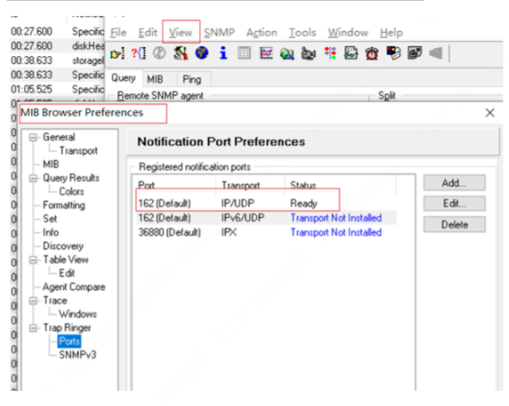

1、查mib browser 的trap配置，162端口的状态是否为ready。如果是Down可以换个电脑或者设备更改下端口同时如下工具截图中点击Add添加一个和设备一样的端口直到该端口为Ready。

2.7、禁用windows的snmp trap服务：

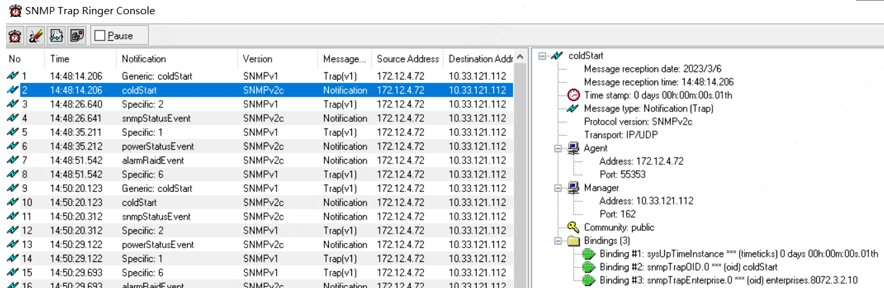

搜索服务，找到snmp陷阱或者snmp trap。点击小闹钟，打开trap接收界面

V3 trap接收设置
设备端：

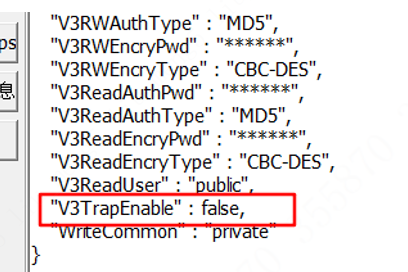

SNMP配置中V3TrapEnable字段需要设置为true。

工具端：

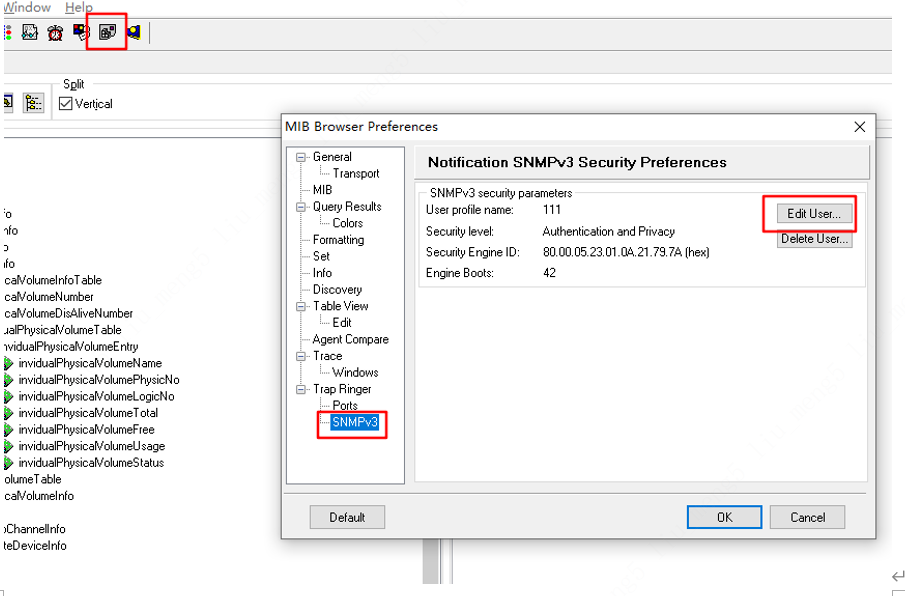

进入snmpv3 trap接收设置界面，选择edit user

添加接收trap的配置



3、工具介绍

1、运行

2、运行之后界面

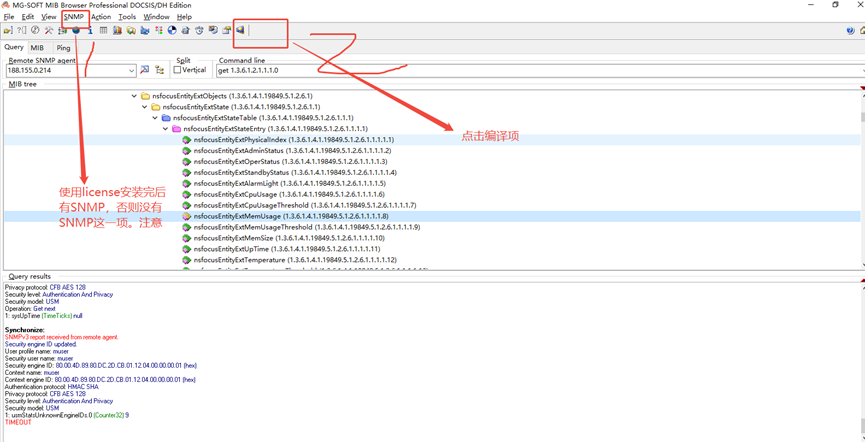

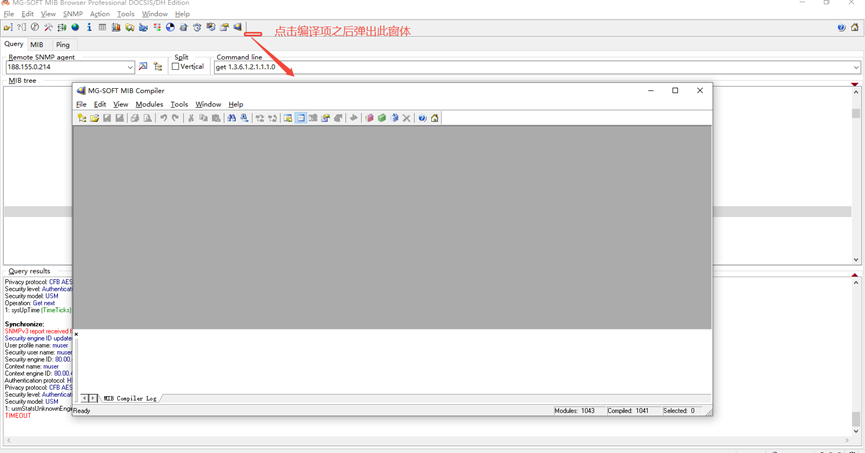

3、点击编译项之后

4、添加需要编译mib，然后点击OK

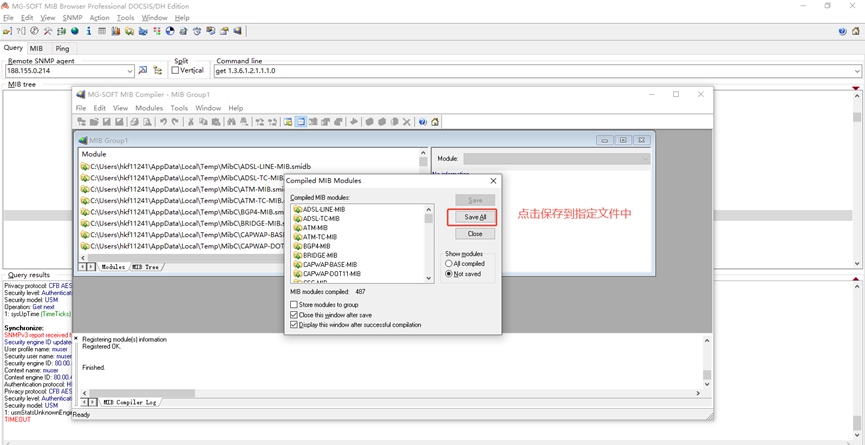

5、等待一会，弹出如下窗体

6、保存完毕之后关闭编译窗体

7、返回到主界面，选择MIB

8、点击向上的按钮，导入所有

9、点击Query,在此菜单中选择需要项

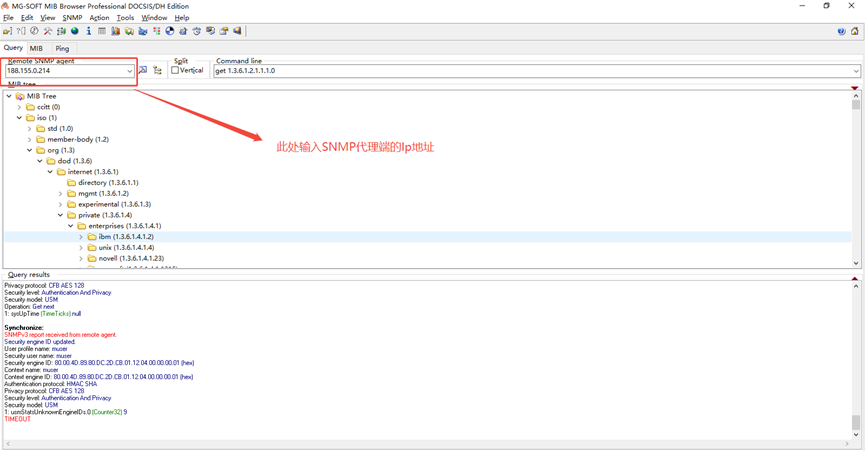

10、设置远程Ip地址

11、选择和设置SNMP版本

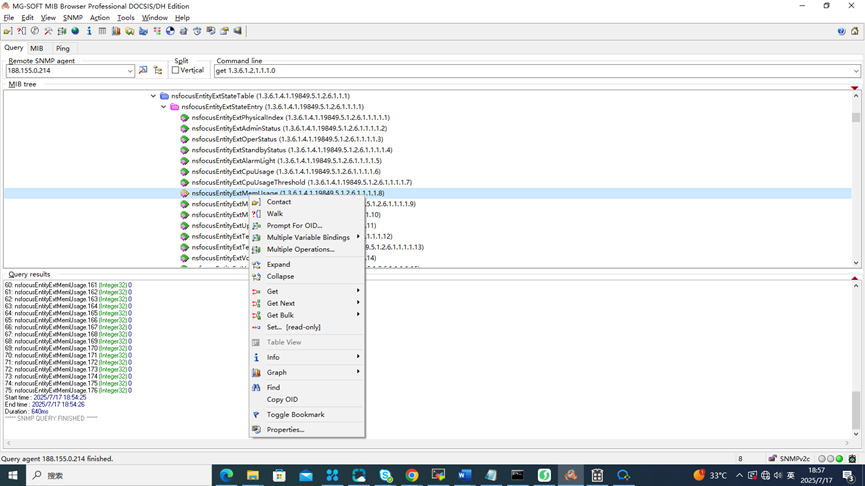

12、选择好对应项之后右键点击walk，获取到对应得信息如下
