华三防火墙三层配置详解：原理、转发流程与实战案例

一、三层模式核心原理

1. 三层模式本质

华三防火墙在三层模式下作为路由网关设备工作，具有以下核心特征：

• 接口工作模式：接口配置IP地址，作为不同网段的网关

• 路由功能：支持静态路由、动态路由协议（OSPF/BGP/RIP）

• 策略路由：基于源/目的IP、协议类型等条件进行智能选路

• ARP代理：实现跨网段通信的地址解析

2. 三层转发核心组件

组件	作用	配置命令参考
路由表	存储网络路径信息	display ip routing-table
FIB(Forwarding Information Base)	实际转发使用的路由快照	display fib
ARP表	IP与MAC地址映射关系	display arp
策略路由	自定义流量路径	policy-based-route

---

二、三层转发全流程解析

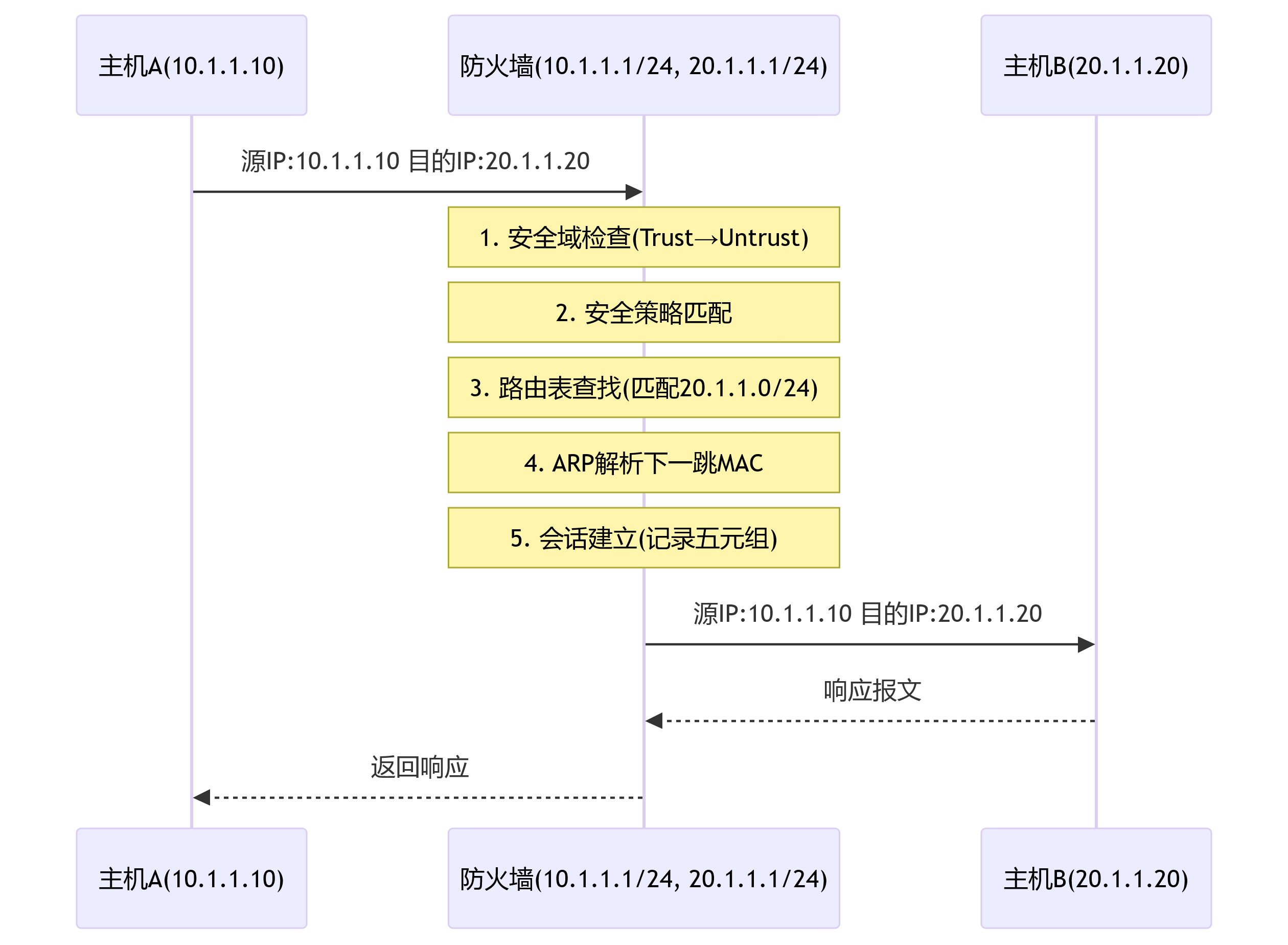

1. 标准三层转发流程

2. 关键处理阶段

1. 入接口处理：

   • VLAN解封装（如为Trunk口）

   • 检查接口状态/MTU

2. 安全策略检查：

   • 源/目的安全域匹配

   • 应用层协议识别

   • IPS/AV深度检测（如启用）

3. 路由决策：

   • 最长前缀匹配原则

   • 路由优先级：直连>OSPF>静态>RIP

   bash

   # 查看路由表
   display ip routing-table

4. 出接口处理：

   • ARP请求下一跳MAC

   • TTL减1并重算校验和

   • 添加新二层帧头

---

三、基础配置流程（以OSPF为例）

1. 接口IP配置

bash

interface GigabitEthernet0/1
 ip address 10.1.1.1 24
 firewall zone trust  # 加入安全域

interface GigabitEthernet0/2
 ip address 20.1.1.1 24
 firewall zone untrust

2. OSPF路由配置

bash

ospf 1 router-id 1.1.1.1
 area 0
  network 10.1.1.0 0.0.0.255  # 宣告内网
  network 20.1.1.0 0.0.0.255  # 宣告外网

3. 安全策略配置

bash

security-policy ip
 rule 0 name PERMIT_LAN_TO_WAN
  source-zone trust
  destination-zone untrust
  source-ip-subnet 10.1.1.0 24
  action permit

4. NAT配置（可选）

bash

acl advanced 3000
 rule 0 permit ip source 10.1.1.0 0.0.0.255

nat address-group INTERNET
 address 202.100.1.100 202.100.1.100

interface GigabitEthernet0/2
 nat outbound 3000 address-group INTERNET

---

四、典型应用案例

案例1：企业总部-分支互联

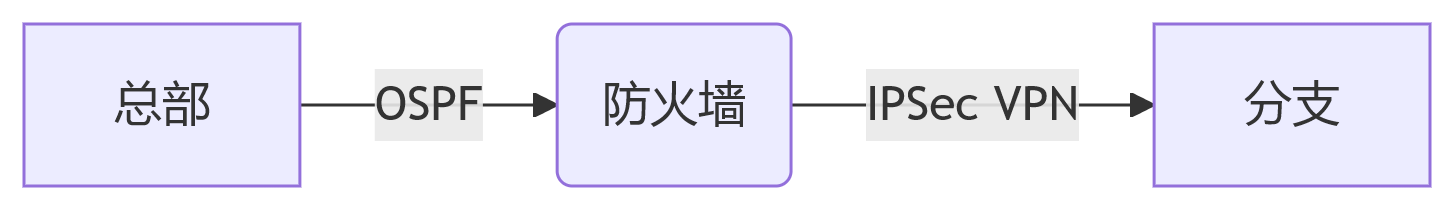

拓扑结构：

配置要点：

# 总部防火墙
interface Tunnel10  # IPSec隧道口
 ip address 192.168.100.1 30

ospf 1
 area 0
  network 10.0.0.0 0.255.255.255
  network 192.168.100.0 0.0.0.3

# 安全策略
security-policy ip
 rule 10 permit source 10.0.0.0/8 dest 172.16.0.0/16

案例2：双ISP链路负载均衡

需求：电信+联通双出口，实现智能选路

配置实现：

# 策略路由配置
acl advanced 3001
 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination any

policy-based-route PBR permit node 10
 if-match acl 3001
 apply ip-address next-hop 202.96.1.1  # 电信
 apply ip-address next-hop 210.22.1.1  # 联通

# 应用策略
interface GigabitEthernet0/1
 ip policy-based-route PBR

案例3：VRRP网关冗余

配置：

# 主防火墙
interface Vlan-interface10
 ip address 10.1.1.252 24
 vrrp vrid 1 virtual-ip 10.1.1.254
 vrrp vrid 1 priority 120

# 备防火墙
interface Vlan-interface10
 ip address 10.1.1.253 24
 vrrp vrid 1 virtual-ip 10.1.1.254

---

五、高级配置技巧

1. 路由优化

# 静态路由优先级调整
ip route-static 0.0.0.0 0 202.100.1.1 preference 70  # 高于OSPF

# ECMP多路径
ip route-static 172.16.0.0 16 10.1.1.2
ip route-static 172.16.0.0 16 10.1.1.3

2. 安全加固

# 防ARP欺骗
arp anti-attack validate enable

# 关闭不必要服务
undo ip http server
undo ip https server

3. 性能调优

# 开启快速转发
ip fast-forwarding enable

# 调整会话参数
session aging-time tcp 3600  # TCP会话超时

---

六、故障排查指南

1. 诊断命令矩阵

故障类型	关键命令	分析要点
路由不通	display ip routing-table	下一跳是否可达
策略拦截	display security-policy hit	匹配规则/命中计数
NAT失效	display nat session	地址转换是否正确
会话异常	display session table	状态机是否正常

2. 典型故障处理

问题：内网访问外网时断时续
排查步骤：

1. 检查接口状态：display interface GigabitEthernet0/2

2. 确认路由存在：display ip routing-table 8.8.8.8

3. 验证NAT转换：display nat session verbose

4. 检查ISP链路质量：ping -c 100 202.100.1.1

---

七、企业级最佳实践

1. 设计规范：

   • 采用 分层网络架构（核心-汇聚-接入）

   • 安全域最小化划分（Trust/DMZ/Untrust）

   • 路由汇总减少表项（如 area 1 abr-summary 10.1.0.0 255.255.0.0）

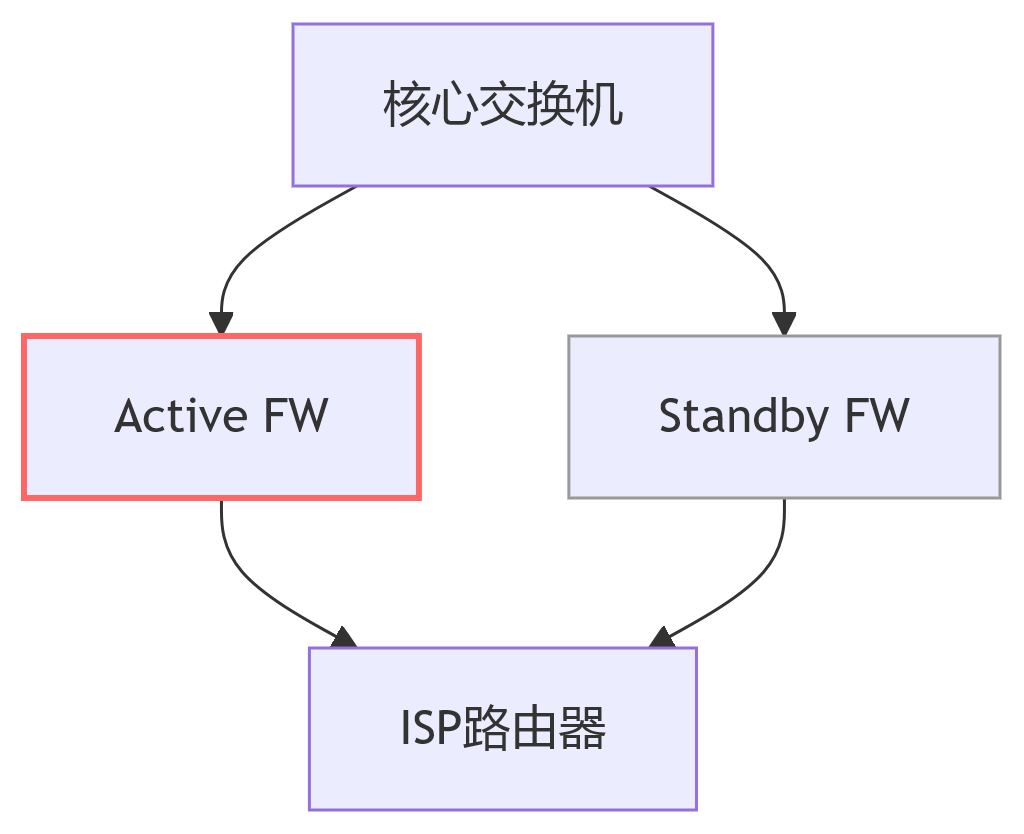

2. 高可用方案：



3. 运维建议：

   • 启用 NetStream 流量分析

   • 配置 SNMP 对接网管平台

   • 定期 会话统计：display session statistics

配置模板：

bash

# 基础三层网关配置
interface Vlan-interface10
 ip address 192.168.10.254 24
 firewall zone trust

# OSPF路由配置
ospf 1 router-id 192.168.10.254
 area 0
  network 192.168.10.0 0.0.0.255

# 安全策略
security-policy ip
 rule 0 name PERMIT_ALL
  source-zone trust
  destination-zone any
  action permit

通过以上配置，可实现企业级安全路由网关功能。实际部署时建议结合华三iMC智能网管平台进行可视化监控和策略优化。
