实例六 自动售饮料机

实例六 自动售饮料机

3.2.1. 本章导读

了解自动售货机的工作流程以及各个工作状态，以及其testbench，最后在Robei可视化仿真软件经行功能实现和仿真验证。
设计原理
自动售货机的信号定义：clk：时钟输入；reset：系统复位信号；half_dollar：代表投入5角硬币；one_dollar：代表投入1元硬币；half_out：表示找零信号；dispense：表示机器售出一瓶饮料。

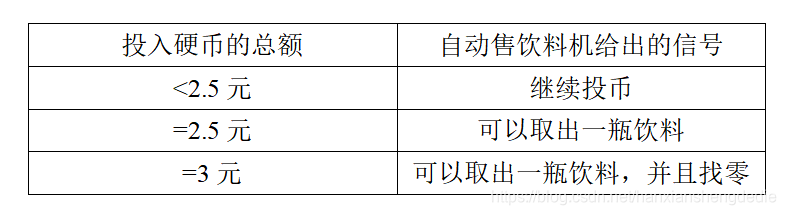

当reset=0时，售货机处于工作状态，此时连续往售货机中投硬币（可以是5角也可以是一元），投入最后一枚硬币时，如果之前投入的硬币总和为2.5元，则可以取走一瓶饮料，如果少于2.5元则继续投币，如果为3元则显示可以取出一瓶饮料，而且找零显示信号为高电平。

3.2.2. 设计流程

1. sell模块的设计

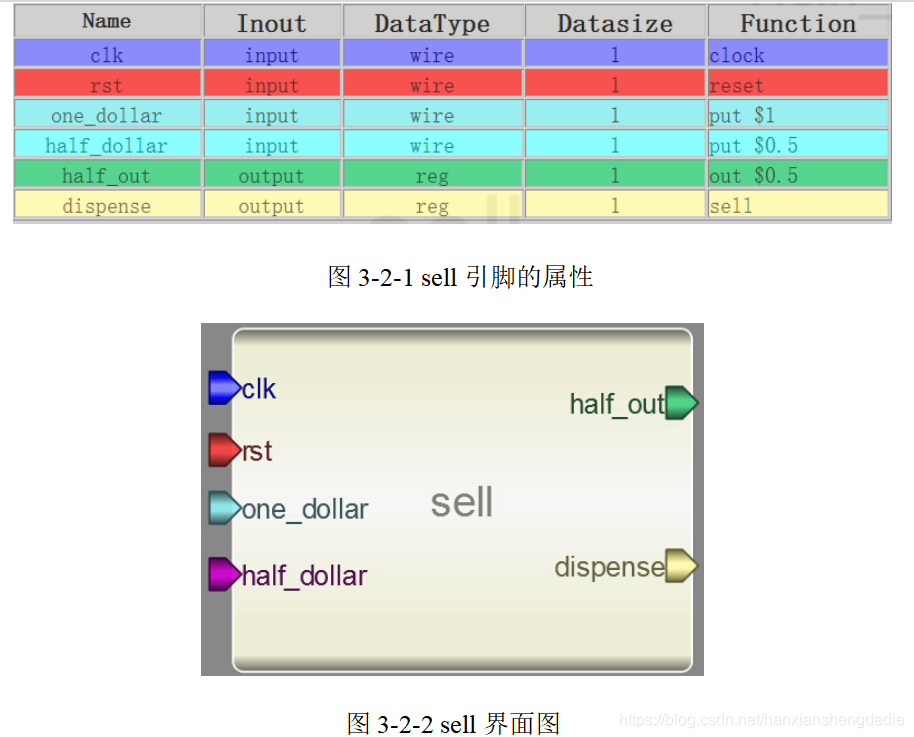

（1）新建一个模型命名为sell，类型为module，同时具备4个输入和2个输出，每个引脚的属性和名称参照下图3-2-1经行对应的修改。

（2）添加代码。点击模型下方的 Code添加代码。
代码：
parameter idle=0,half=1,one=2,one_half=3,two=4;
reg[2:0] D;
always @(posedge clk)
begin
if(rst)
begin
dispense=0;
half_out=0;
D=idle;
end
case(D)
idle:
if(half_dollar)
D=half;
else if(one_dollar)
D=one;
half:
if(half_dollar)
D=one;
else if(one_dollar)
D=one_half;
one:
if(half_dollar)
D=one_half;
else if(one_dollar)
D=two;
one_half:
if(half_dollar)
D=two;
else if(one_dollar)
begin
dispense=1;
D=idle;
end
two:
if(half_dollar)
begin
dispense=1;
D=idle;
end
else if(one_dollar)
begin
dispense=1;
half_out=1;
D=idle;
end
endcase
end

（3）保存模型到一个文件夹(文件夹路径不能有空格和中文)中，运行并检查有无错误。

2. sell_test测试文件设计

（1）新建一个具有4个输入2个输出的sell_test测试文件，记得将Module Type设置为 “testbench”࿰
