3.1.1. 本章导读

该设计将指导你在Robei中完成一个简单的Verilog设计并且通过波形仿真来验证你的设计的功能正确性，随后使用Vivado IDE综合和实现并生成比特流文件，最后，将生成的比特流下载到Zybo开发板，用实际电路验证设计是否正确。
设计目的
完成这个设计后，你将能够：
• 使用Robei、Vivado联合设计项目，使用Zybo开发板对项目进行验证，建立软硬件协同的设计平台；
• 使用Robei仿真模拟设计；
• 使用提供的Xilinx设计约束（XDC）文件来约束引脚位置；
• 合成并实现设计；
• 生成比特流；
• 使用生成的比特流配置FPGA和验证功能。

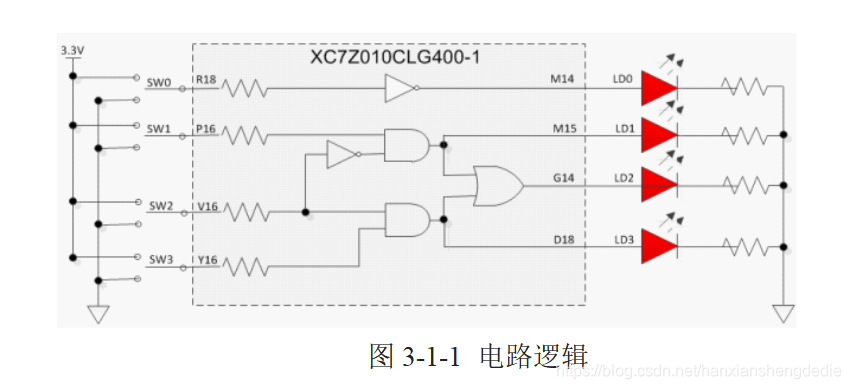

该设计通过四个开关对四个LED灯进行控制。具体的开关与LED灯的电路逻辑关系如图3-1-1所示。

3.1.2. Robei设计内容

1. light模型设计

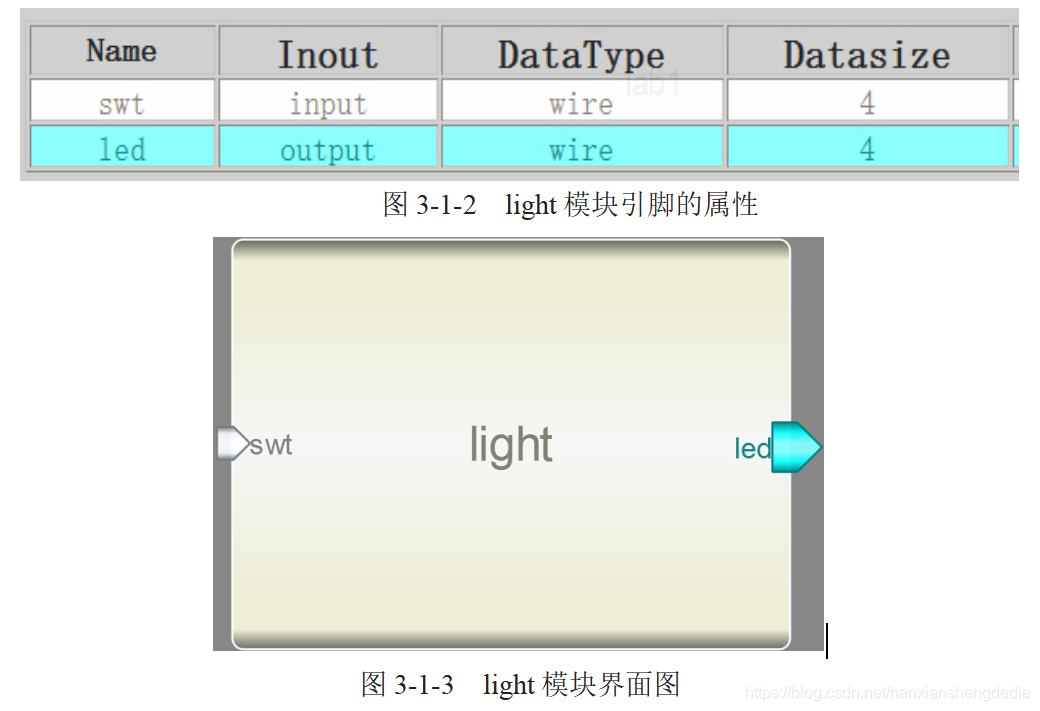

（1）新建一个模型命名为 light，类型为 module，同时具备1输入1输出。每个引脚的属性和名称参照下图3-1-2进行对应的修改。

（2）添加代码。点击模型下方的 Code添加代码。
代码如下：
assign led[0] = ~swt[0]；
assign led[1] = swt[1] & ~swt[2]；
assign led[3] = swt[2] & swt[3]；
assign led[2] = (swt[1] & ~swt[2]) | (swt[2] & swt[3])；

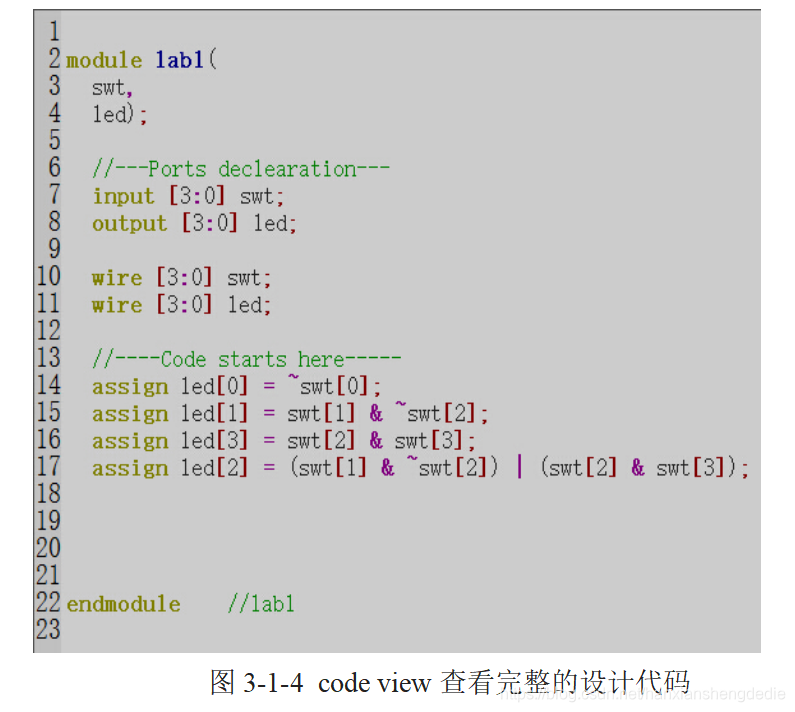

（3）保存并执行后，如果没有错误，单击view->code view可查看完整的代码。如图3-1-4：

在Verilog代码第2行定义了该模块的开始（标有关键字module），第22行定义了该模块（标有关键字endmodule）的结束。7-8行定义了输入和输出端口，10-11行定义了数据类型，而行13-17定义了模块的实际功能。在这些代码中，只有13-17行模块的实际功能需要手动输入，其余代码Robei软件都可以直接自动生成。
（4）保存模型到一个指定的文件夹（文件夹路径不能有空格和中文）中，运行并检查有无错误输出。

2. light_tb测试文件的设计

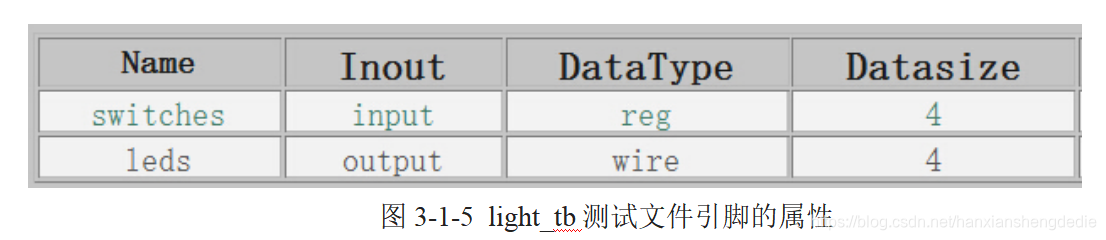

（1）新建一个1输入1 输出的light_tb测试文件，记得将Module Type设置为 “testbench”，各个引脚配置如图3-1-5所示。

（2）另存为测试文件。将测试文件保存到上面创建的模型所在的文件夹下。

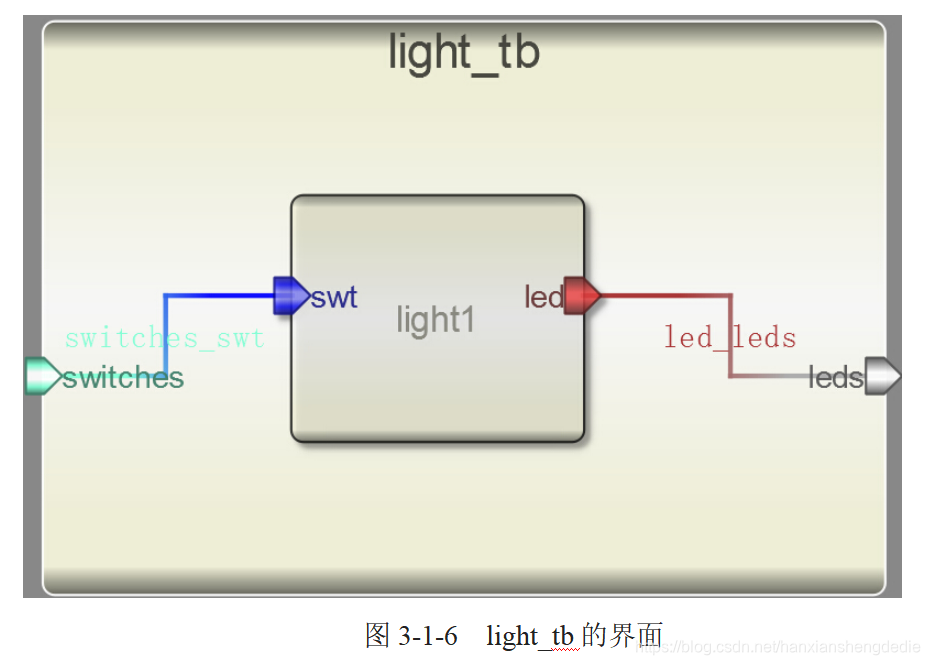

（3）加入模型。在Toolbox工具箱的Current栏里，会出现当前目录下的所有模型，单击该模型并在 light_tb上添加，并连接对应的引脚，如图3-1-6所示。

（4）输入激励。点击测试模块下方的“Code”，输入激励算法。激励代码在结束的时候要用$finish 结束。
激励代码：
initial
begin
#5 switches=4’b1111；
#5 switches=4’b1110；
#5 switches=4’b1101；
#5 switches=4’b1010；
#5 switches=4’b1011；
#5 switches=4’b0110；
#5 switches=4’b0101；
#5 switches
