AGG是一个开源、高效的跨平台2D图形库。AGG的功能与GDI+的功能非常类似，但提供了比GDI+更灵活的编程接口，其产生的图形的质量也非常高(自称超过GDI+)

使用前AGG的准备工作

下载AGG库，它的家在http://www.antigrain.com，目前最高版本是AGG2.5
解压，后面以[AGG]表示AGG的解压目录.
把[AGG]\include加入到include搜索目录中
把[AGG]\src里所有cpp加入到项目中（或者用makefile一起编译）
另外，AGG还有一些其它组件，用到时也要把它们(都是些.h和.cpp文件)加入项目:
- 如果要用AGG的控件和窗体，要加入[AGG]\src\ctrl\*.cpp和[AGG]\src\platform\<OS>\*.cpp，头文件在[AGG]\include\ctrl和[AGG]\include\platform里
- 如果要用到TrueType字体显示，要加入[AGG]\font_win32_tt目录下的源码和头文件。利用freetype库，则是[AGG]\font_freetype目录。
- 如果要用到Generic Polygon Clipper库（一个区域剪裁计算库），加入[AGG]\gpc目录下的源码和头文件。

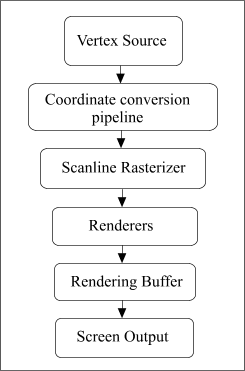

AGG图形显示原理见下图：

其中：

Vertex Source 顶点源，里面存放了一堆2D顶点以及对应的命令，如"MoveTo"、"LineTo"等。
Coordinate conversion pipeline 坐标转换管道，它可以变换Vertex Source中的顶点，比如矩阵变换，轮廓提取，转换为虚线等。
Scanline Rasterizer 把顶点数据（矢量数据）转换成一组水平扫描线，扫描线由一组线段(Span)组成，线段(Span)包含了起始位置、长度和覆盖率（可以理解为透明度）信息。AGG的抗锯齿（Anti-Aliasing）功能也是在这时引入的。
Renderers 渲染器，渲染扫描线(Scanline)中的线段(Span)，最简单的就是为Span提供单一颜色，复杂的有多种颜色(如渐变)、使用图像数据、Pattern等。
Rendering Buffer 用于存放像素点阵数据的内存块，这里是最终形成的图像数据。

要理解AGG的工作原理，先看一段代码：

#include "agg_basics.h"

#include "agg_rendering_buffer.h"

#include "agg_rasterizer_scanline_aa.h"

#include "agg_scanline_u.h"

#include "agg_renderer_scanline.h"

#include "agg_pixfmt_rgb.h"

#include "platform/agg_platform_support.h"

#include "agg_ellipse.h"

#include "agg_conv_contour.h"

#include "agg_conv_stroke.h"

class the_application : public agg::platform_support

{

public:

the_application(agg::pix_format_e format, bool flip_y) :

agg::platform_support(format, flip_y)

{

}

virtual void on_draw()

{

//Rendering Buffer

agg::rendering_buffer &rbuf = rbuf_window();

agg::pixfmt_bgr24 pixf(rbuf);

// Renderers

typedef agg::renderer_base<agg:agg:agg:agg:agg:agg:agg:agg::pixfmt_bgr24> renderer_base_type;

renderer_base_type renb(pixf);

typedef agg::renderer_scanline_aa_solid<renderer_base_type> renderer_scanline_type;

renderer_scanline_type rensl(renb);

// Vertex Source

agg::ellipse ell(100,100,50,50);

// Coordinate conversion pipeline

typedef agg::conv_contour<agg:agg:agg:agg:agg:agg:agg:agg::ellipse> ell_cc_type;

ell_cc_type ccell(ell);

typedef agg::conv_stroke<ell_cc_type> ell_cc_cs_type;

ell_cc_cs_type csccell(ccell);

// Scanline Rasterizer

agg::rasterizer_scanline_aa<> ras;

agg::scanline_u8 sl;

// Draw

renb.clear(agg::rgba8(255,255,255));

for(int i=0; i<5; i++)

{

ccell.width(i*20);

ras.add_path(csccell);

rensl.color( agg::rgba8(0,0,i*50));

agg::render_scanlines(ras,sl,rensl);

}

};

int agg_main(int argc, char* argv[])

{

the_application app(agg::pix_format_bgr24, false);

app.caption("AGG Example. Anti-Aliasing Demo");

if(app.init(600, 400, agg::window_resize))

{

return app.run();

}

return -1;

}</ell_cc_type></agg:agg:agg:agg:agg:agg:agg:agg::ellipse></renderer_base_type></agg:agg:agg:agg:agg:agg:agg:agg::pixfmt_bgr24>

编译这段代码的方法是（以VC为例）：

新建空白GUI项目（就是有WinMain的项目）
把[AGG]\src里所有*.cpp加入到项目中
把[AGG]\src\platform\Win32\*.cpp加入到项目中
Ctrl+C/Ctrl+V 上面的代码
编译！

显示效果：

我们先不管agg_main及agg::platform_support的问题，实际上agg::platform_support只是AGG给我们方便显示AGG图形用的，真正应用时几乎不会用到（后面会讲到怎样把AGG图形画到HDC上）。

现在我们只需要知道这个框架可以生成一个窗体，当窗体重画时会调用virtual void on_draw()就行了。

现在直接从on_draw()开始看

通过rbuf_window()方法得到一个agg::rendering_buffer，它就是“Rendering Buffer”，是一块用于存放图像的内存块。通过pixfmt_bgr24包装，我们就可以以像素为单位存取图像。
agg::renderer_base和agg::renderer_scanline_aa_solid都属于"渲染器Renderer"。renderer_base为底层渲染器，它支撑起所有的高层渲染器。这里的renderer_scanline_aa_solid就是一个高层渲染器。
agg::ellipse是“顶点源Vertex Source”，这个顶点源呈现的是一个圆形。
agg::conv_contour和agg::conv_stroke作为“坐标转换管道Coordinate conversion pipeline”，conv_contour扩展轮廓线，conv_stroke只显示轮廓线（如果没有conv_stroke就会显示实心圆，可以去掉试试）。
agg::rasterizer_scanline_aa<>就是“Scanline Rasterizer”啦。
agg::render_scanlines函数执行这个AGG工作流程。
