VGG 网络结构

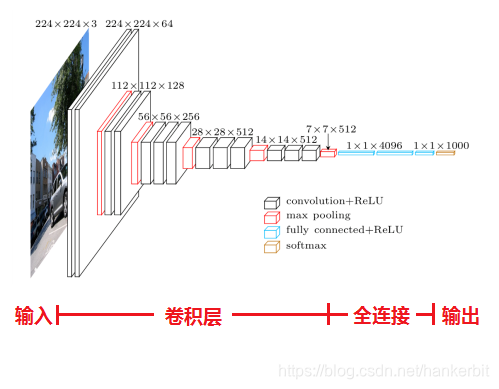

从图中可以看出VGG结构由5层卷积层、3层全连接层、softmax输出层构成，层与层之间使用max-pooling（最大池化）分开，所有隐层的激活单元都采用ReLU函数。VGG最大的贡献就是证明了卷积神经网络的深度增加和小卷积核的使用对网络的最终分类识别效果有很大的作用。

卷积层部分尺度没有变化（3*3的卷积核，stride为1，padding为1），只有通过max pooling层时尺度缩小一倍（2*2，stride为2）。

作者认为两个3x3的卷积堆叠获得的感受野大小，相当一个5x5的卷积；而3个3x3卷积的堆叠获取到的感受野相当于一个7x7的卷积。这样可以增加非线性映射，也能很好地减少参数（例如7x7的参数为49个，而3个3x3的参数为27）。

VGG11-VGG19结构图

以网络结构D（VGG16）为例，介绍其各层的处理过程如下：

1、输入224x224x3的图片，经64个3x3的卷积核作两次卷积+ReLU，卷积后的尺寸变为224x224x64

2、作max pooling（最大化池化），池化单元尺寸为2x2（效果为图像尺寸减半），池化后的尺寸变为112x112x64

3、经128个3x3的卷积核作两次卷积+ReLU，尺寸变为112x112x128

4、作2x2的max pooling池化，尺寸变为56x56x128

5、经256个3x3的卷积核作三次卷积+ReLU，尺寸变为56x56x256

6、作2x2的max pooling池化，尺寸变为28x28x256

7、经512个3x3的卷积核作三次卷积+ReLU，尺寸变为28x28x512

8、作2x2的max pooling池化，尺寸变为14x14x512

9、经512个3x3的卷积核作三次卷积+ReLU，尺寸变为14x14x512

10、作2x2的max pooling池化，尺寸变为7x7x512

11、与两层1x1x4096，一层1x1x1000进行全连接+ReLU（共三层）

12、通过softmax输出1000个预测结果
