tomcat 结构分析

Tomcat

掌握：

• Tomcat主要组成。
• 修改Tomcat项目访问端口。
• 通过Tomcat部署项目的三种方法。

---



Tomcat的主要组成结构可以参考Tomcat的配置文件$TOMCAT_HOME/conf/server.xml，里面包含各层级结构和相关配置。

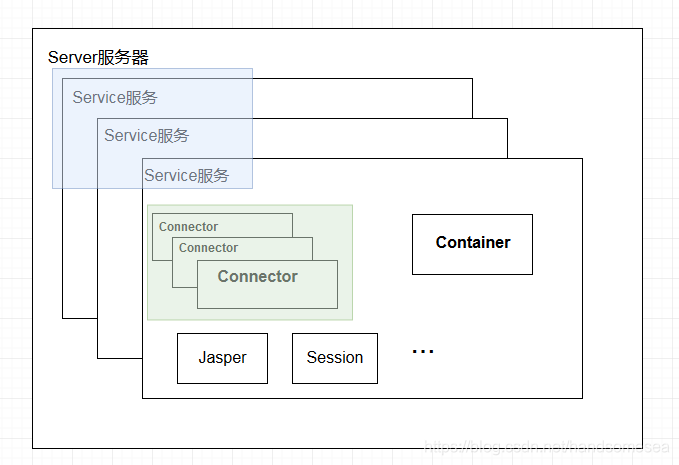

Tomcat是web服务器的一种，一个Tomcat就是一个Server服务，里面可以有多个Service服务，每个Service服务主要由Connector与Container组成，同一个Service可以有多个不同种类的Connector（一个服务可以有多种连接，如同时提供Http和Https链接）。Service里面还有Jasper（负责将解析jsp），Session等其他模块。

Connector

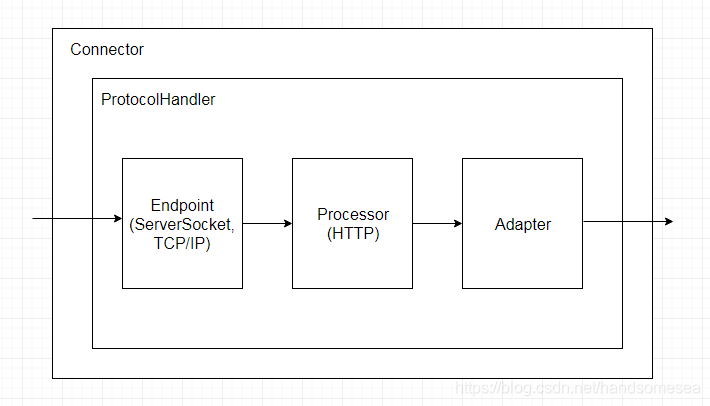

Connector设置了访问端口，超时时间等配置，默认端口为8080，使用ProtocolHandler来处理请求的，ProtocolHandler由包含了三个部件：Endpoint、Processor、Adapter。

Endpoint用来处理底层Socket的网络连接（ServerSocket，TCP/IP），Processor用于将Endpoint接收到的Socket封装成Request（HTTP），Adapter用于将Request交给Container进行具体的处理。

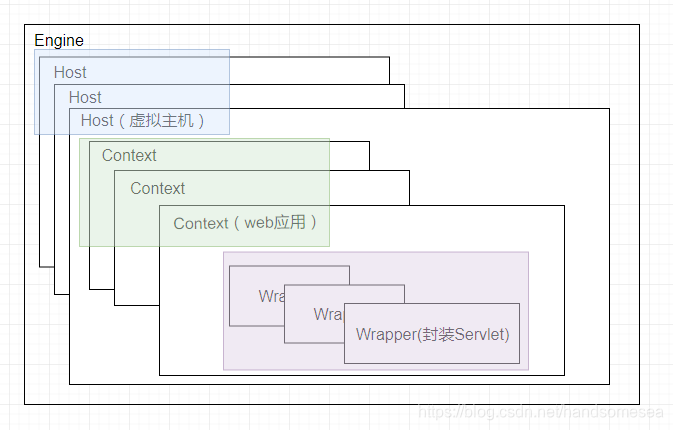

Container



Host设置了访问域名，项目所在目录等配置，默认的域名配置是localhost，目录是webapps。web应用通过web.xml配置访问映射，以责任链的形式执行。

 一个Service配置多个Host：同个端口下配置多个虚拟主机，用不同的域名（localhost也是域名来着），项目放在不同的目录下

 一个Tomcat配置多个Service：同时使用不同的端口提供服务（通常会直接使用多个Tomcat，而不是通过配置多个Service）

---

修改端口

1、修改Shutdown端口，默认为8005端口，将8005修改为没有在使用的端口号。

  <Server port="8005" shutdown="SHUTDOWN" debug="0">

2、修改http访问端口，默认为8080端口，将8080修改为没有在使用的端口号。当用户用http请求某个资源，而该资源本身又被设置了必须要https方式访问，此时Tomcat会自动重定向到redirectPort设置的https端口。

<Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" />

3、修改AJP协议访问端口，默认为8009端口，将8009修改为没有在使用的端口号。

<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />

---

部署项目

1、项目直接放入 webapps 目录中

• 将编写并编译好的web项目(注意要是编译好的，如果是 eclipse，可以将项目打成 war 包放入)，放入到 webapps 中
• 运行$TOMCAT_HOME\bin 目录下的 startup，Windows下文bat文件，Linux下为sh文件，启动服务器
• 在浏览器输入：http://localhost:8080/项目名/访问的文件名

2、修改 conf/server.xml 文件

打开tomcat下conf/server.xml，在<Host> </Host>标签之间输入项目配置信息（Context元素），<Context path="/WebProject" docBase="D:/WebProject" reloadable="true" />，最后通过startup启动Tomcat。

• docBase:web项目的WebRoot所在的路径，注意是WebRoot的路径，不是项目的路径。其实也就是编译后的项目
• path:浏览器访问时的路径名
• reloadble:设定项目有改动时，tomcat是否重新加载该项目

3、$TOMCAT_HOME\conf\Catalina\localhost配置

• 进入到 apache-tomcat-7.0.52\conf\Catalina\localhost 目录，新建一个 项目名.xml 文件
• 在 那个新建的 xml 文件中，增加下面配置语句（和第二种方式是一样的,但是不需要 path 配置，文件名就是项目名了）
• 通过startup启动Tomcat

---
