本文介绍了使用Qt库创建简单柱状图，并展示了如何创建QStackedBarSeries以实现更高级的数据展示，包括添加数据、设置轴定制和显示效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

序：

1 开发包demo有一个不同的demo

2 参考: Qt之如何创建并显示一个柱状图 - 我不是微光 - 博客园

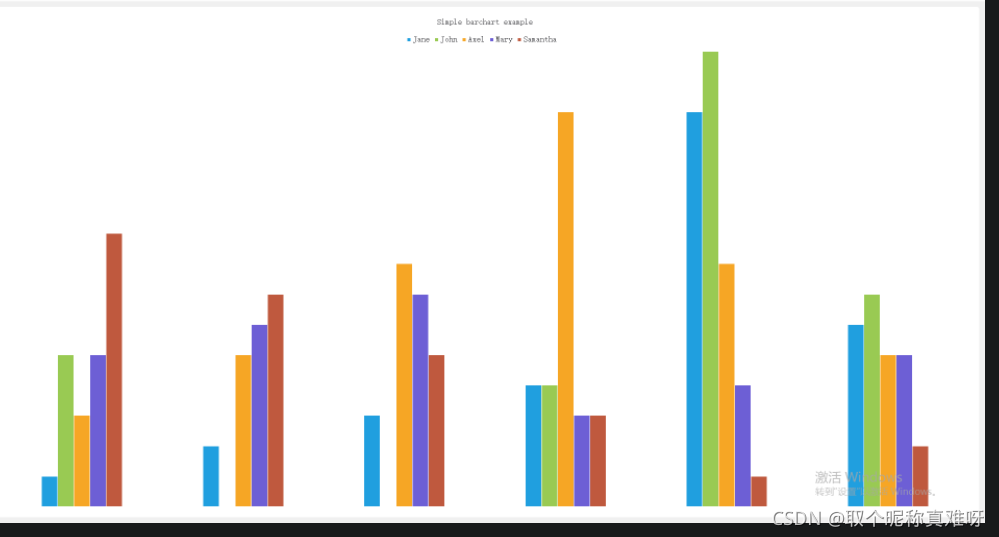

效果1

第一步：创建一个QBarSet对象；QBarSet类代表条形图中的一组条形。
QBarSet *set0 = new QBarSet("Jane");
QBarSet *set1 = new QBarSet("John");
QBarSet *set2 = new QBarSet("Axel");
QBarSet *set3 = new QBarSet("Mary");
QBarSet *set4 = new QBarSet("Samantha");
这样的话相当于我们创建了五个条组，也就是说会有五组数据。

第二步：接下来为这五个条组添加数据
*set0 << 1 << 2 << 3 << 4 << 13 << 6;
*set1 << 5 << 0 << 0 << 4 << 15 << 7;
*set2 << 3 << 5 << 8 << 13 << 8 << 5;
*set3 << 5 << 6 << 7 << 3 << 4 << 5;
*set4 << 9 << 7 << 5 << 3 << 1 << 2;

第三步：创建一个QBarSeries对象，QBarSeries类将一系列数据显示为按类别分组的竖线。
QBarSeries *series = new QBarSeries();
series->append(set0);
series->append(set1);
series->append(set2);
series->append(set3);
series->append(set4);

第四步：创建一个QChart用来装QBarSeries对象；QChart是一个QGraphicsWidget，可以在QGraphicsScene中显示。
QChart *chart = new QChart();
chart->addSeries(series);
chart->setTitle("Simple barchart example");
chart->setAnimationOptions(QChart::SeriesAnimations);
//    series->setLabelsPosition(QAbstractBarSeries::LabelsInsideEnd);  //设置标签显示的位置
//    series->setLabelsVisible(true);  //设置数据标签可见

第五步：创建一个QChartView来显示表格
QChartView *chartView = new QChartView(chart);

第六步：将QChartView添加到一个主窗口然后显示出来。
QMainWindow window;
window.setCentralWidget(chartView);
window.resize(420, 300);
window.show();

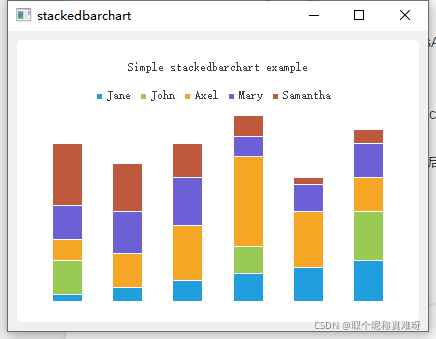

效果2

QStackedBarSeries *series = new QStackedBarSeries();

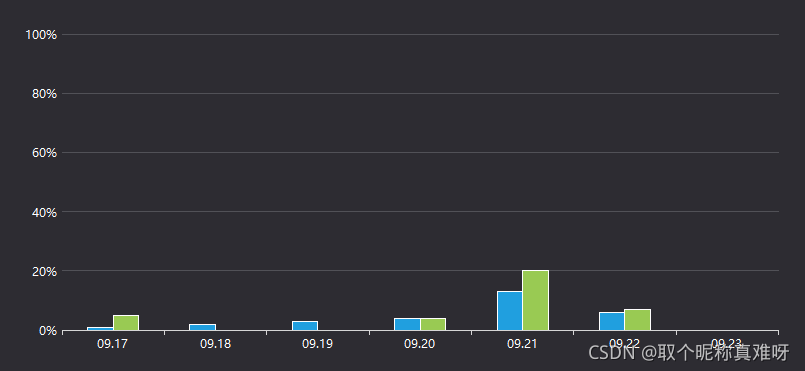

定制列坐标

 QValueAxis *axisY = new QValueAxis();
    axisY->setLabelsFont(font);
    axisY->setLabelsColor(Qt::white);
    axisY->setGridLineColor(QColor("#515157"));
    axisY->setLineVisible(false);
    axisY->setRange(0, 100);
    axisY->setTickCount(6);      //y轴点数量
    axisY->setLabelFormat("%d%%");
    m_pchart->setAxisY(axisY, series);
