<think>根据用户的问题，用户想使用Eigen库对向量形式的椭圆参数进行SVD求解。具体来说，用户希望使用Eigen库中的VectorXd类型，并通过奇异值分解（SVD）来求解椭圆参数。椭圆通常可以用一般二次曲线方程表示：$Ax^2 + Bxy + Cy^2 + Dx + Ey + F = 0$。用户可能有一组数据点，需要拟合出这些参数。
步骤：
1. 构建线性方程组。假设有n个数据点$(x_i, y_i)$，每个点代入椭圆方程得到一个方程：
$$A x_i^2 + B x_i y_i + C y_i^2 + D x_i + E y_i + F = 0$$
将所有点代入，得到n个方程，写成矩阵形式：$M \vec{p} = \vec{0}$，其中$\vec{p} = [A, B, C, D, E, F]^T$，M是一个n×6的矩阵，每行为$[x_i^2, x_i y_i, y_i^2, x_i, y_i, 1]$。
2. 由于这是一个齐次线性方程组，且通常数据点数量n>5，所以是一个超定齐次方程组。我们通常寻找最小二乘解，即最小化$\|M \vec{p}\|^2$，且通常要求$\|\vec{p}\|=1$（避免零解）。这可以通过SVD分解得到。
3. 使用Eigen库，我们可以构造矩阵M（MatrixXd），然后使用SVD分解，取最小奇异值对应的右奇异向量作为解。
具体步骤：
- 将数据点存储到矩阵M中，每行对应一个点，列为$x^2, xy, y^2, x, y, 1$。
- 使用Eigen的SVD分解（如JacobiSVD或BDCSVD）对M进行分解。
- 取V矩阵的最后一列（对应最小奇异值的右奇异向量）作为解向量$\vec{p}$。
注意：由于是齐次方程，我们求的是最小奇异值对应的右奇异向量。
示例代码框架：
```cpp
#include <Eigen/Dense>
#include <iostream>
using namespace Eigen;
int main() {
// 假设有n个点，存储在points中（每个点为Vector2d）
std::vector<Vector2d> points;
// ... 填充points
int n = points.size();
MatrixXd M(n, 6); // 设计矩阵
for (int i = 0; i < n; ++i) {
double x = points[i](0);
double y = points[i](1);
M.row(i) << x*x, x*y, y*y, x, y, 1;
}
// 使用BDCSVD进行分解，计算最小奇异值对应的右奇异向量
BDCSVD<MatrixXd> svd(M, ComputeThinU | ComputeThinV);
// 取V的最后一列（即右奇异向量矩阵的最后一列）
VectorXd solution = svd.matrixV().col(5); // 因为V有6列，索引0~5，最后一列索引为5
// 解向量就是椭圆参数 [A, B, C, D, E, F]
double A = solution(0);
double B = solution(1);
double C = solution(2);
double D = solution(3);
double E = solution(4);
double F = solution(5);
// 输出参数
std::cout << "Ellipse parameters: " << solution.transpose() << std::endl;
return 0;
}
```
注意：由于SVD求解的是最小二乘解，且满足齐次方程的最小化，所以这种方法适用于椭圆拟合。
引用说明：我们参考了利用SVD求解线性方程组的方法[^1]，但这里我们求解的是齐次线性方程组，因此取最小奇异值对应的右奇异向量。
相关问题：
1. 如何确保拟合的结果是一个椭圆（而不是双曲线或抛物线）？
2. 如果数据点有噪声，SVD拟合的鲁棒性如何？
3. 除了SVD，还有哪些方法可以拟合椭圆？</think>### 使用Eigen库进行椭圆参数的SVD求解
椭圆的标准二次曲线方程为：
$$Ax^2 + Bxy + Cy^2 + Dx + Ey + F = 0$$
其中 $\vec{p} = [A, B, C, D, E, F]^T$ 是待求参数向量。通过SVD求解的步骤如下：
#### 步骤1：构建数据矩阵
对每个数据点 $(x_i, y_i)$ 构造矩阵行：
$$ \mathbf{M}_i = [x_i^2, x_i y_i, y_i^2, x_i, y_i, 1] $$
最终得到 $n \times 6$ 矩阵 $\mathbf{M}$。
#### 步骤2：执行SVD分解
使用Eigen的`BDCSVD`进行分解：
```cpp
#include <Eigen/Dense>
using namespace Eigen;
MatrixXd M(n, 6); // 填充数据点
BDCSVD<MatrixXd> svd(M, ComputeThinU | ComputeThinV);
```
#### 步骤3：求解参数向量
取最小奇异值对应的右奇异向量：
```cpp
VectorXd solution = svd.matrixV().col(5); // 取最后一列
```
#### 完整示例代码
```cpp
#include <iostream>
#include <Eigen/Dense>
int main() {
// 示例数据点 (x,y)
Eigen::MatrixXd points(5, 2);
points << 1.0, 2.0,
2.0, 3.0,
3.0, 2.5,
4.0, 1.5,
3.5, 4.0;
// 构建矩阵 M
int n = points.rows();
Eigen::MatrixXd M(n, 6);
for (int i = 0; i < n; ++i) {
double x = points(i, 0), y = points(i, 1);
M.row(i) << x*x, x*y, y*y, x, y, 1;
}
// SVD 求解
Eigen::BDCSVD<Eigen::MatrixXd> svd(M, Eigen::ComputeThinV);
Eigen::VectorXd ellipse_params = svd.matrixV().rightCols<1>();
// 输出参数 [A,B,C,D,E,F]
std::cout << "Ellipse parameters:\n" << ellipse_params << std::endl;
return 0;
}
```
#### 关键说明：
1. **齐次方程组求解**：本质是求解 $\mathbf{M}\vec{p} \approx \vec{0}$ 的最小二乘解
2. **参数归一化**：解向量需满足 $\|\vec{p}\| = 1$，SVD自动保证
3. **椭圆约束**：需验证 $B^2 - 4AC < 0$ 确保为椭圆[^1]
4. **数值稳定性**：BDCSVD比JacobiSVD更适合大型矩阵
该方法适用于散点数据拟合椭圆，在计算机视觉和几何处理中广泛应用[^1]。

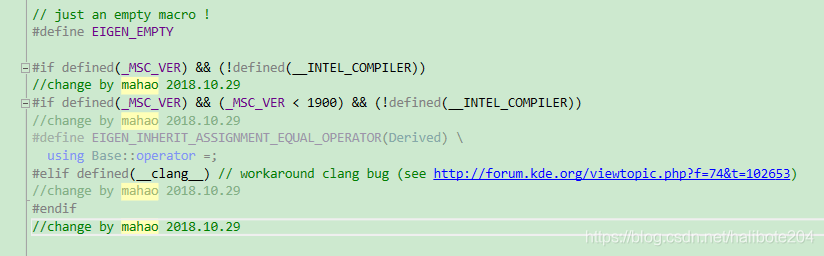

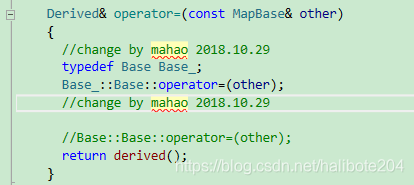

本文解决了一个在使用Eigen库时遇到的错误C2280，涉及到Block操作符的赋值问题。通过修改Macros.h和MapBase.h两个文件，成功解决了该问题。
