TI AWR1642 学习笔记(2)之用CCS调试官方demo实现mmWave Demo Visualizer 中可视化显示
0.准备工作
使用软件版本:CCS v7.3 SDK1.1 mmWave_Demo_Visualizer 2.0.0 **AWR1642为ES1.0**(注意开发板版本,芯片左下角标有个“502“的为ES1.0,即老版本;标有”502A“为ES2.0,即新版本)
1.找到bin文件
首先需要在SDK中找到debug版本的bin,对应目录在

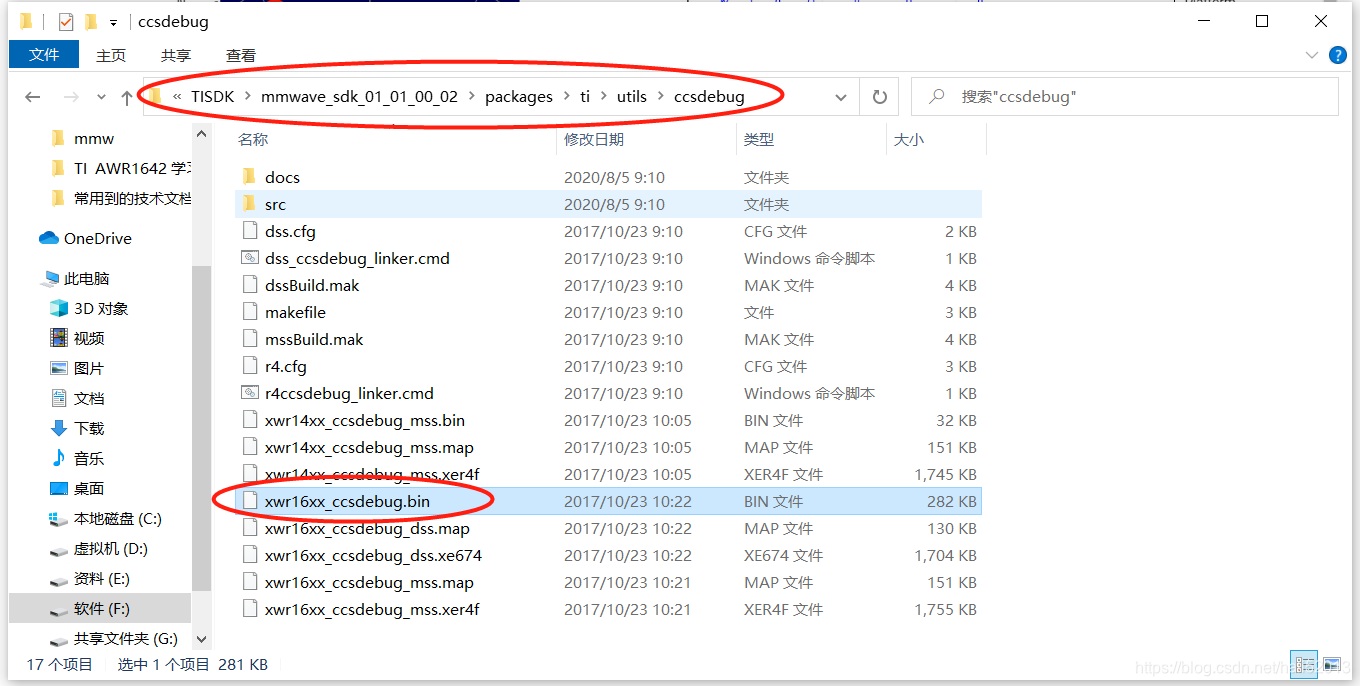

(自己SDK安装录)\mmwave_sdk_01_01_00_02\packages\ti\utils\ccsdebug
2.烧录bin文件
使用uniflash将该bin文件烧录到awr1642开发板,烧录成功后,记住将sop2的短接去掉
3.CCS建立工程设置文件

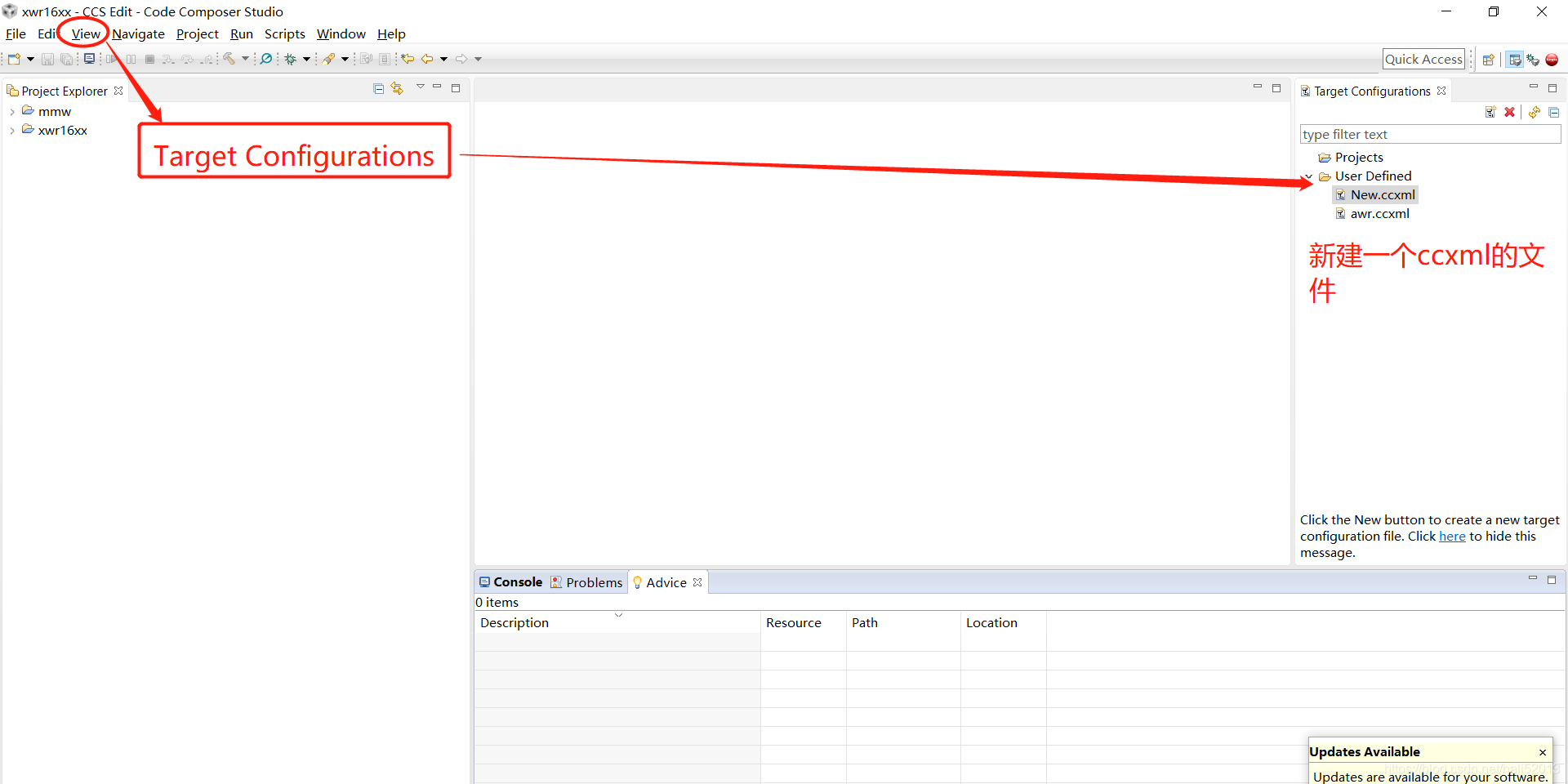

打开CCS v7软件,点击View->Target Configurations出现如下图右边所示的文件框,右键新建一个New Target Configuration
4.配置相应参数

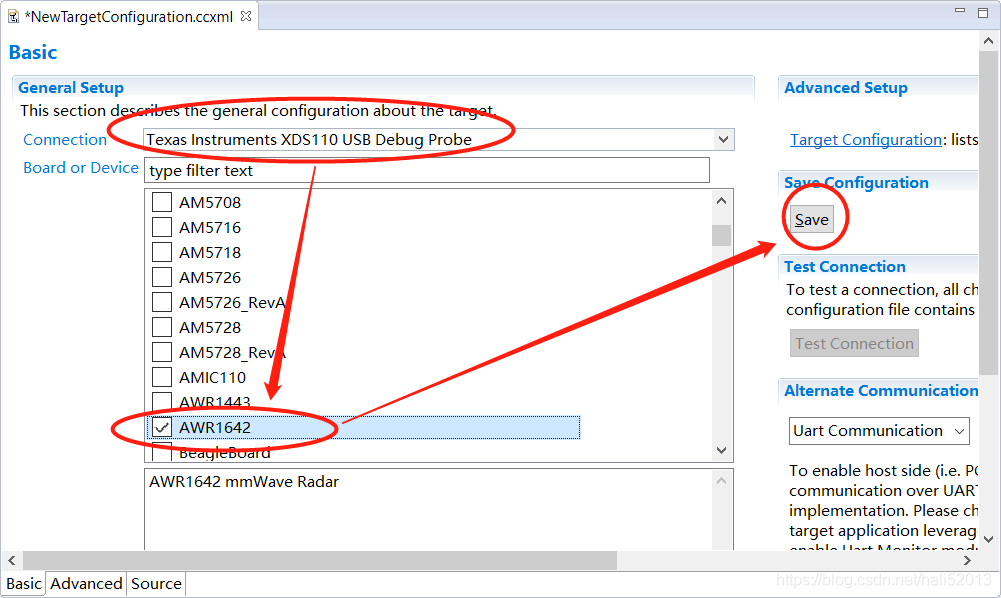

设置相应的配置
5.启动调试

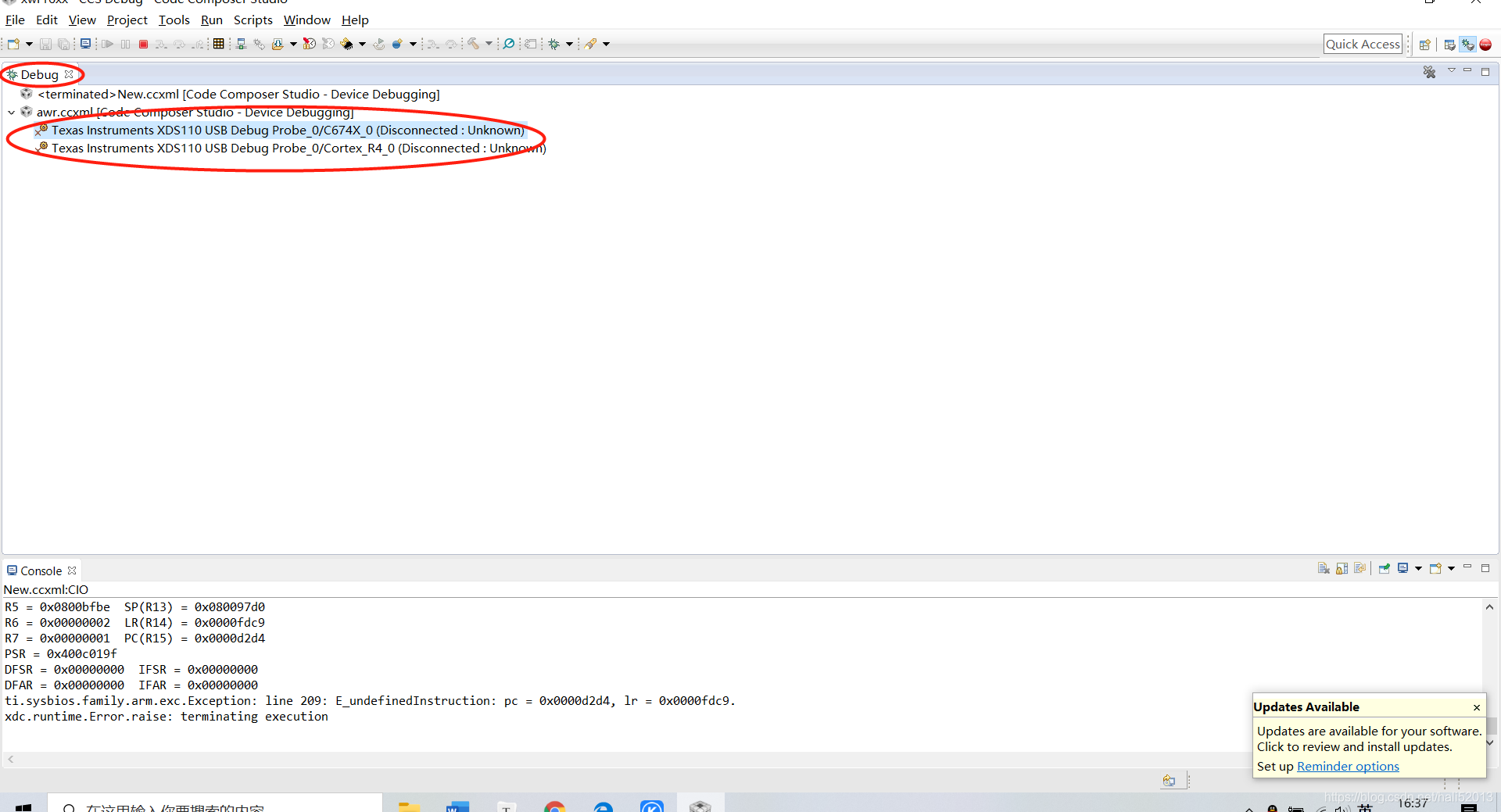

右键相应的ccxml文件,点击Launch Selected Configuration,出现如下图所示的界面

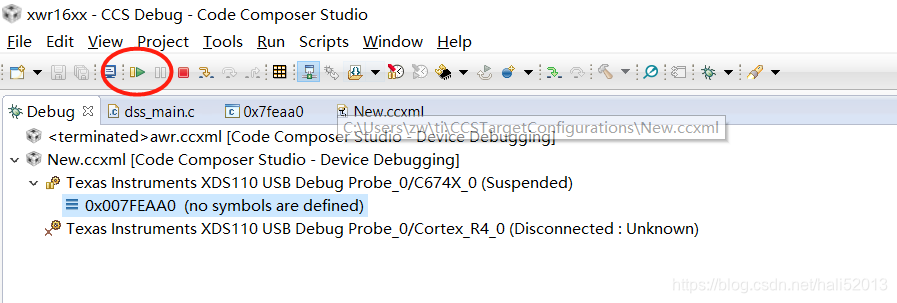

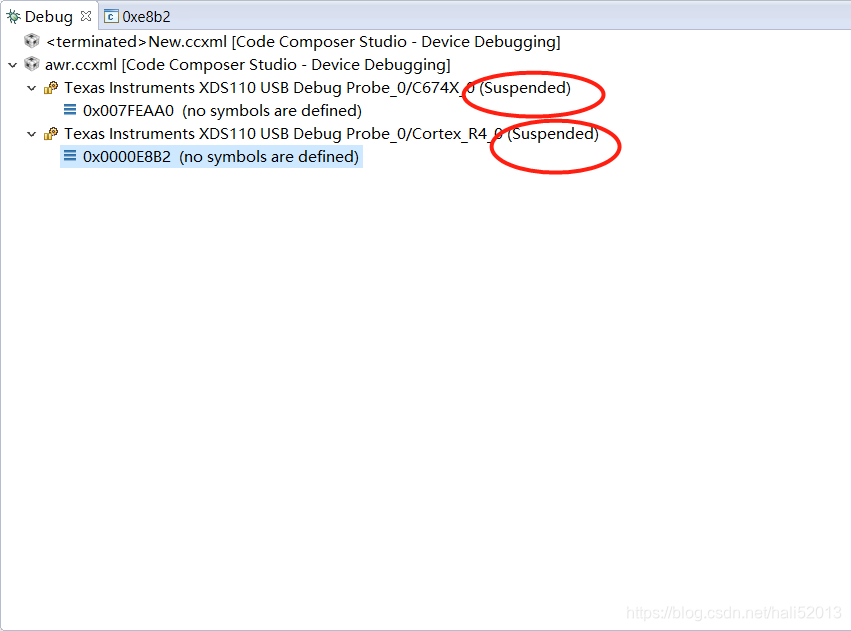

该界面显示两个文件,一个是DSP的,一个是ARM的,首先将第一个文件为…/C674X_0选中后,右键点击Connected Target ,然后将第二个文件…/Cotex_R4_0选中后,同样右键点击Connected Target.全部连接后,是如下图状况。
6.加载相应文件

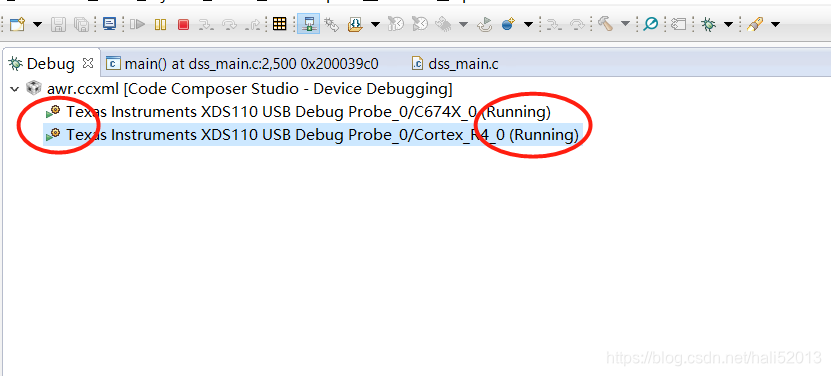

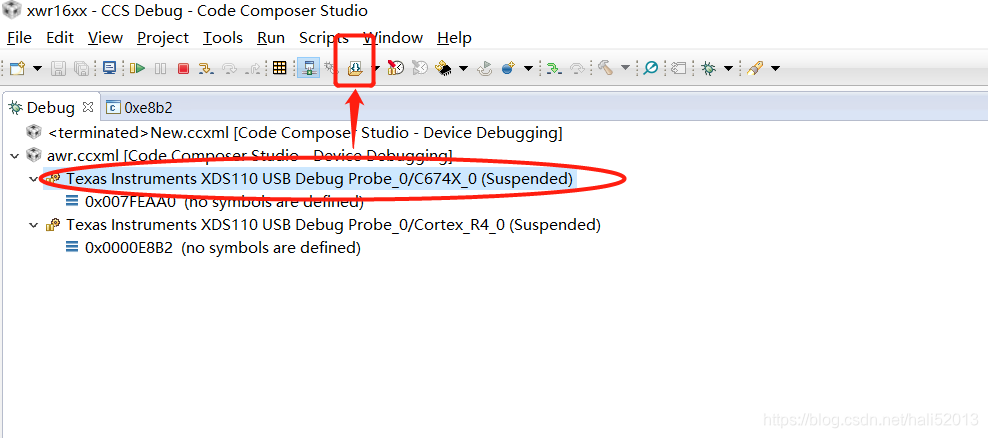

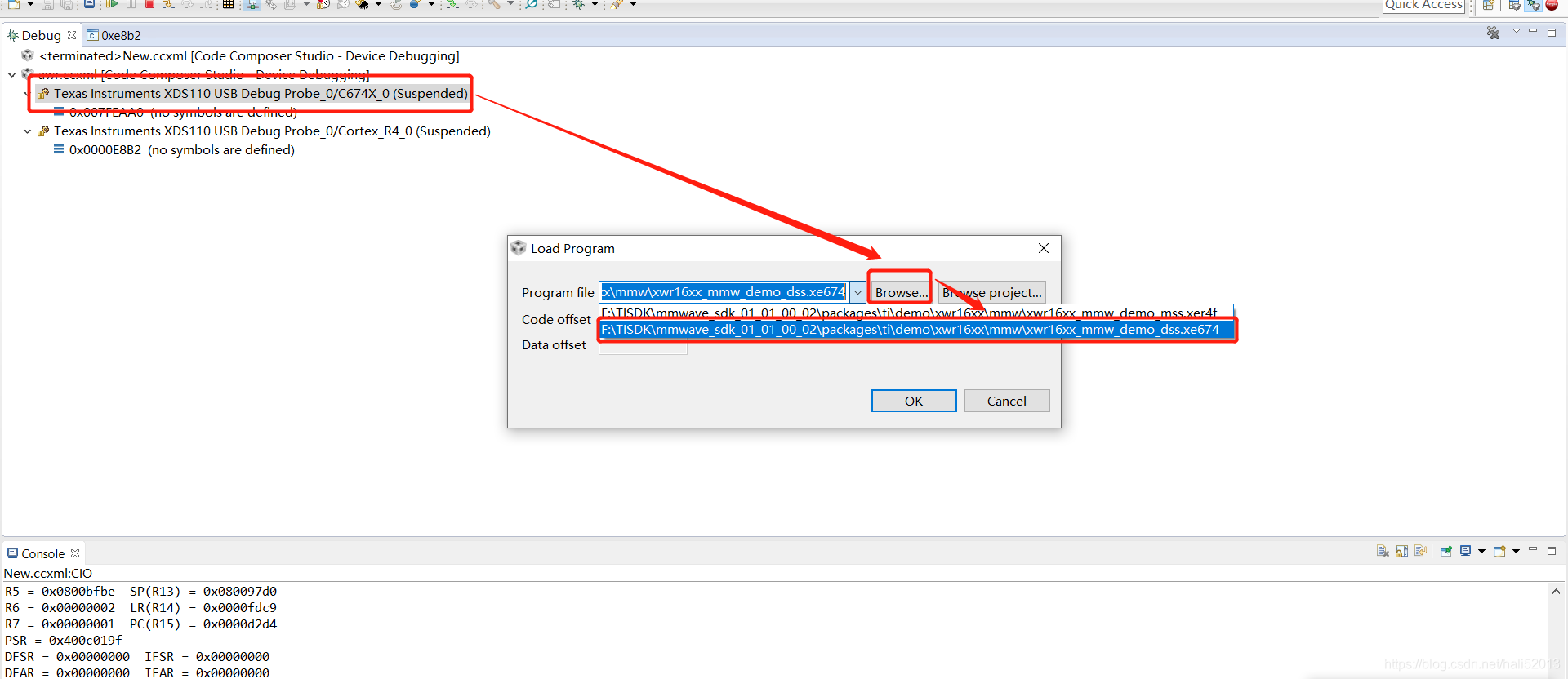

按照第五个步骤,依次选中第一个文件,选中第二个文件,在选中第一个文件时,点击上面的Load按钮,Browse相应的文件,第一个文件要对那个工程项目中的.xe674的文件,第二个文件需要Browse文件后缀为.xer4f的文件,load后,先后选中第一个、第二个文件,分别点击Resume按钮,点击后的效果如下,同时控制台打印如下信息,说明CCS的调试工作完成。

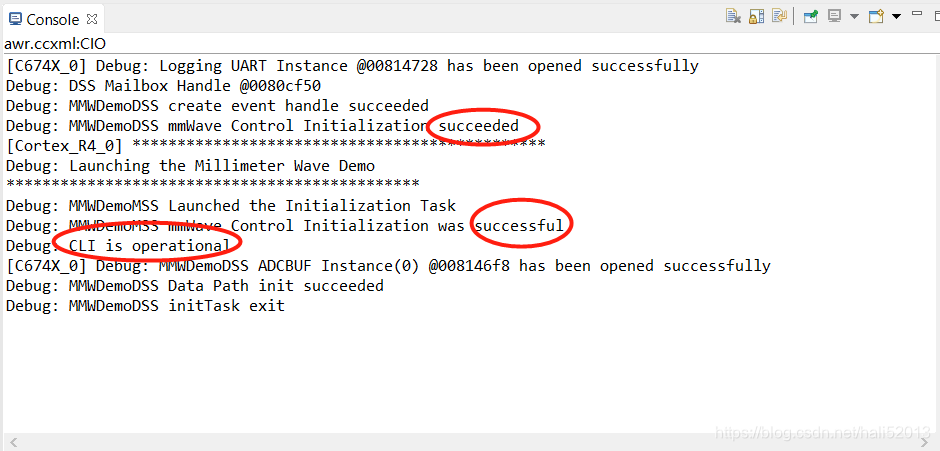

出现如下信息,说明CCS的调试工作完成。
7.成功后的现象

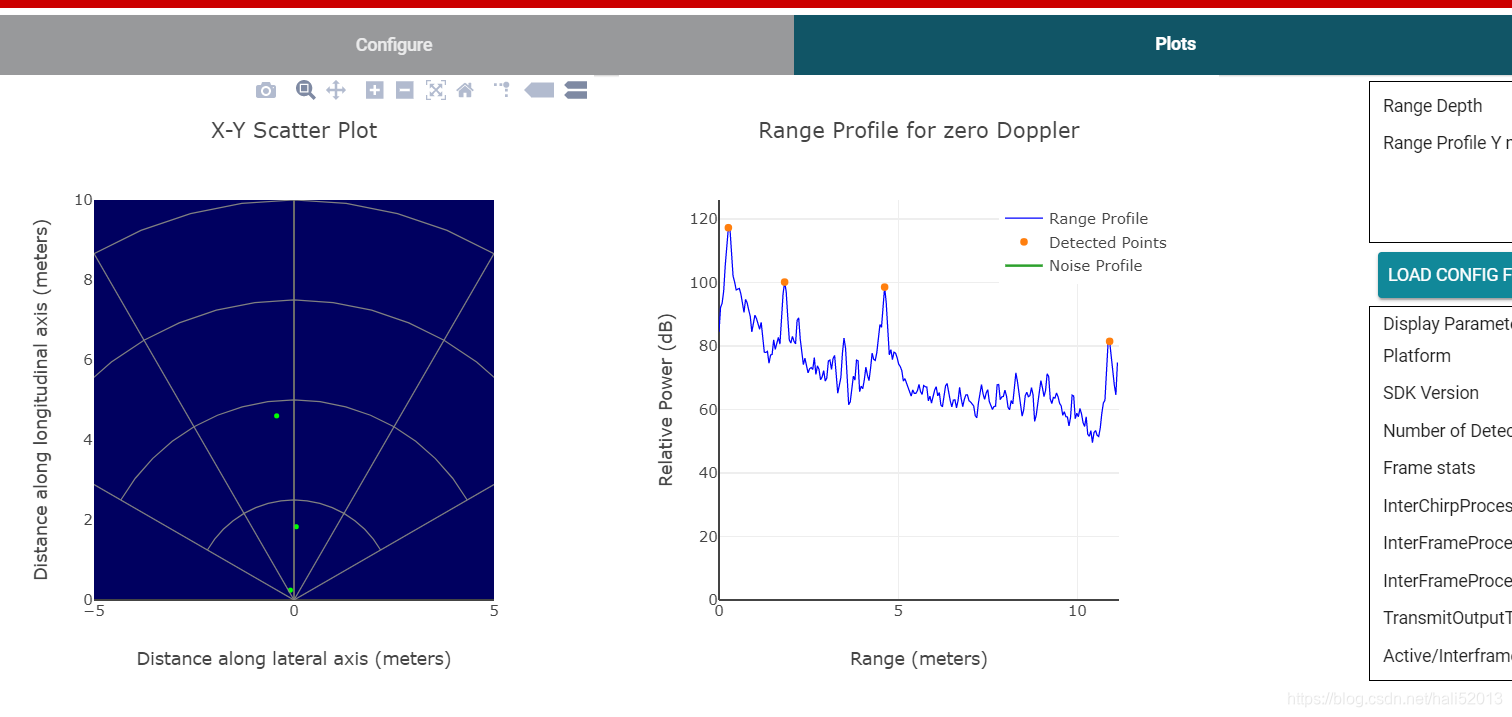

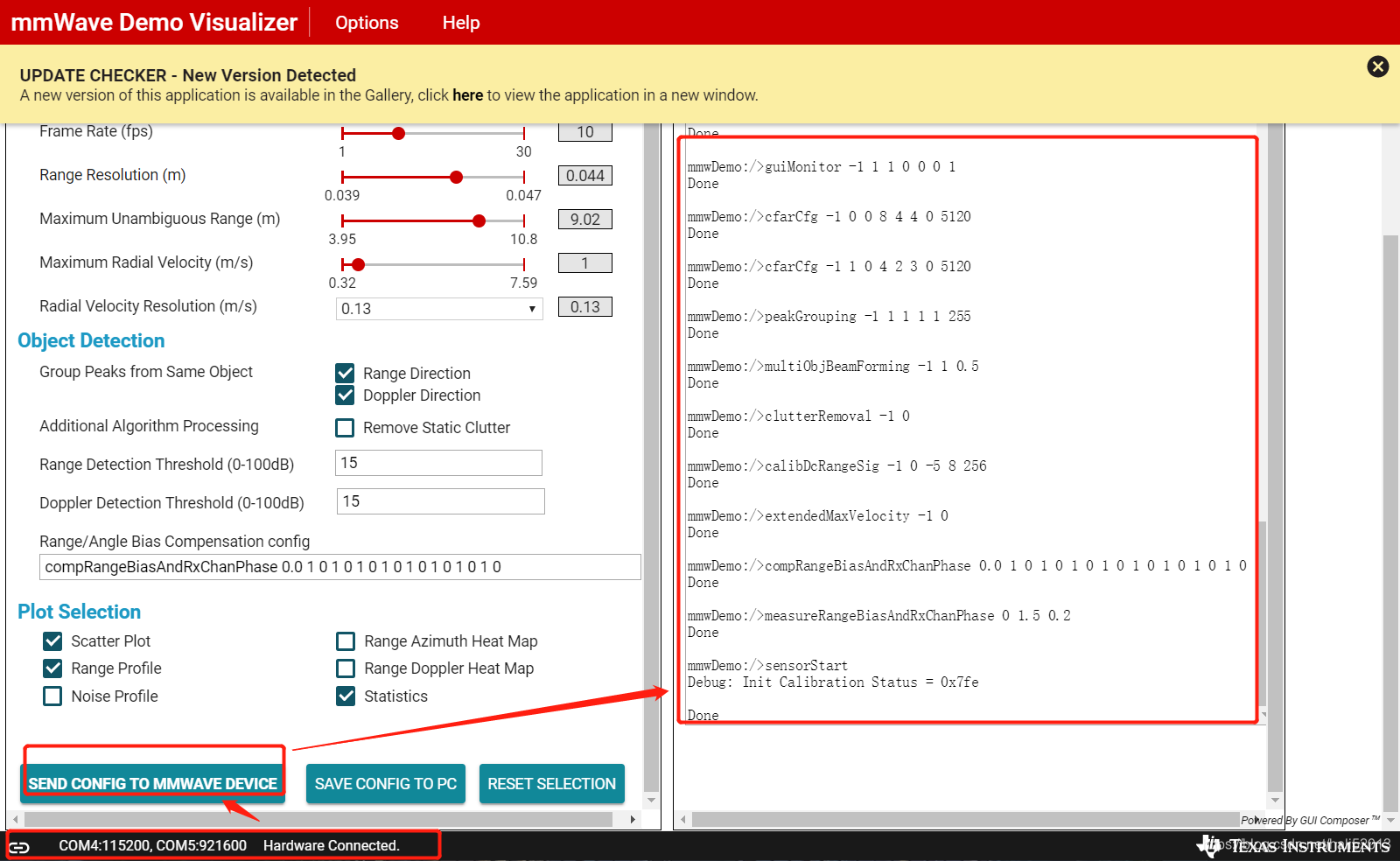

进入mmWave Demo Visualizer中,配置相应信息(和上篇学习笔记中有讲),进行可视化分析。连接设备,点击SEND CONFIG
