Android自定义View——矩形圆角扇形进度View

概述

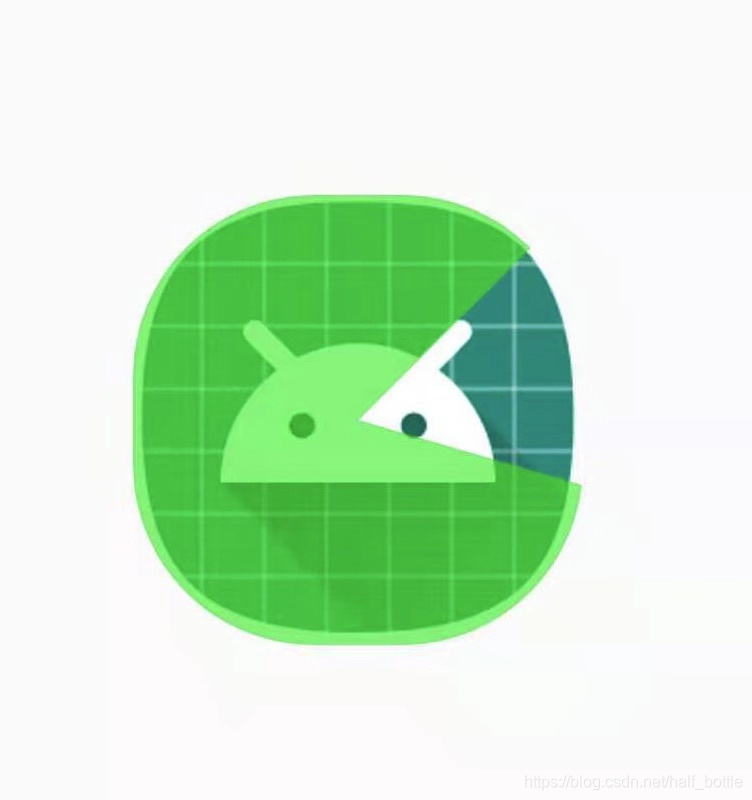

最近的项目需求中，有一个显示下载进度的需求。大概是这样子的，一个圆角矩形ImageView作为背景图，以这个矩形的中心作为圆心，圆角矩形的外切圆上的某个点为起点，进度为矩形上某个点与起点的角度。位于进度范围内的圆角矩形部分为透明，其它部分为半透明遮罩。效果如下图所示(因为背景图片并不是规则矩形，所以效果有点差)：
在这里插入图片描述

矩形圆角扇形进度View的需求

如上图，剩余进度是半透明遮罩，完成进度部分为透明，可以设置进度，圆角，半透明遮罩的颜色，还有一个起始角度。相对来说需求很简单，和iOS的app升级时桌面上的升级进度效果基本一致。完成这个需求，自然而然地想到了自定义View，自定义一个遮罩层View，覆盖在ImageView上就可以了。

矩形圆角扇形进度View

新建attrs.xml定义属性文件，并增加相应的属性；

    <declare-styleable name="CircleProgress">
        <attr name="circleProgress" format="integer"/> <!-- 进度0-100 -->
        <attr name="startAngle" format="integer"/> <!-- 开始的角度0-360 -->
        <attr name="circleCorner" format="dimension" /> <!-- 圆角 -->
        <attr name="backgroundColor" format="color"/> <!-- 背景的颜色 -->
    </declare-styleable>

继承View并绘制遮罩层，实现自定义View，代码如下：


import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PointF;
import android.graphics.RectF;
import android.graphics.Region;
import android.util.AttributeSet;
import android.view.View;

import androidx.annotation.Nullable;

import com.bottle.app.R;

/**
 * 原理就是利用一个圆角矩形A，和一个扇形B，裁切一块区域(A-B)，然后把颜色绘制在这块区域，
 * 被裁掉区域的中心角度为进度。
 * 难度就在于如何裁剪出这一块区域：
 * 1. 圆角矩形背景A：取View 的 padding 范围内的View空间即可；
 * 2. 进度扇形背景B：以View的中心为圆心，矩形对角线为直径，起始角度为起点a，
 *    得到圆上起点，进度角度b，得到圆上第二点，然后画弧度得到扇形；
 * 3. 取A-B得到背景，然后画一个矩形即可。
 */
public class CircleProgress extends View {



    public static final int PI_RADIUS = 180; // pi弧度对应的角度

    private int mProgress;                   // 进度，取值范围: 0-100
    private int mCorner;                     // 圆角，如果是矩形，取一半的话可以是圆
    private int mStartAngle;                 // 百分比进度的起始值，0-n，其中0度与x轴方向一致
    private int mBackgroundColor
