本文详细介绍了在游戏引擎中如何创建窗口，包括展示帧率窗口和设置窗口大小的功能。通过Gui类的window对象，实现了窗口的创建，展示了如何实时显示帧率，并提供了多种预设窗口大小及自定义大小选项。窗口大小的设置采用了DropdownList，当选择自定义大小时，用户可以输入数值并应用。文章最后展示了实现效果。

前言

本节主要补全了前文实现的菜单选项的具体功能，其中包括创建窗口、按钮的步骤。

创建窗口

Gui文件中window类用于创建窗口，其中包含两个构造函数，主要参数包括Gui实例对象、窗口名称、窗口大小、窗口坐标、窗口特性等。

            Window(Gui* pGui, const char* name, uint2 size = { 0, 0 }, uint2 pos = { 0, 0 }, Gui::WindowFlags flags = Gui::WindowFlags::Default);
            Window(Gui* pGui, const char* name, bool& open, uint2 size = { 0, 0 }, uint2 pos = { 0, 0 }, Gui::WindowFlags flags = Gui::WindowFlags::Default);

其中，窗口特性WindowFlags包括如下选项：

    enum class WindowFlags
        {
            Empty = 0x0,        ///< No flags
            ShowTitleBar = 0x1,        ///< Show a title bar
            AllowMove = 0x2,        ///< Allow the window move
            SetFocus = 0x4,        ///< Take focus when the window appears
            CloseButton = 0x8,        ///< Add a close button
            NoResize = 0x10,       ///< Disable manual resizing
            AutoResize = 0x20,       ///< Auto resize the window to fit it's content every frame

            Default = ShowTitleBar | AllowMove | SetFocus | CloseButton
        };

了解基础的底层函数后，就可以用以创建窗口。

展示帧率窗口

窗口名称为FPS，大小为{0,0}，坐标为{10,25}，窗口的特性包括允许移动 | 允许自动调整大小 | 窗口出现时自动聚焦。

之后使用帧对象gpFramework获取当前帧率，并在窗口中使用text实时显示文本。

        void showFps(Gui* pGui)
        {
            Gui::Window w(pGui, "##FPS", { 0, 0 }, { 10, 25 }, Gui::WindowFlags::AllowMove | Gui::WindowFlags::AutoResize | Gui::WindowFlags::SetFocus);
            std::string msg = gpFramework->getFrameRate().getMsg(gpFramework->isVsyncEnabled());
            w.text(msg);
        }

设置窗口大小窗口

窗口设置了五种可选大小，{1280, 720}，{1920, 1080}，{1920, 1200}，{2560, 1440}，{3840, 2160}，以及自定义大小。

    void winSizeUI(Gui::Window& w)
        {
            static const uint2 resolutions[] =
            {
                {1280, 720},
                {1920, 1080},
                {1920, 1200},
                {2560, 1440},
                {3840, 2160},
            };

之后，定义整型变量kCustomIndex存储一般选项的索引，并使用lambda表达式将resolutions中的元素以及一般选项custom存入DropdownList 类型的列表并返回。

            constexpr uint32_t kCustomIndex = uint32_t(-1);

            static const auto initDropDown = [=](const uint2 resolutions[], uint32_t count) -> Gui::DropdownList
            {
                Gui::DropdownList list;
                for (uint32_t i = 0; i < count; i++)
                {
                    list.push_back({ i, std::to_string(resolutions[i].x) + "x" + std::to_string(resolutions[i].y) });
                }
                list.push_back({ kCustomIndex, "Custom" });
                return list;
            };

接着，同样使用lambda表达式逐一遍历resolutions，判断当前的窗口大小属于那个选项，如果都不匹配，则属于一般选项，并返回索引。

            auto initDropDownVal = [=](const uint2 resolutions[], uint32_t count, uint2 screenDims)
            {
                for (uint32_t i = 0; i < count; i++)
                {
                    if (screenDims == resolutions[i]) return i;
                }
                return kCustomIndex;
            };

然后，使用getClientAreaSize函数获取当前窗口大小，并以此使用两个lambda表达式获取对应值。将需要的数据存入变量后，使用window的成员函数text创建文本，并使用tooltip函数创建工具提示。之后创建设置窗口大小的下拉菜单，并传入选项列表与当前索引。


            uint2 currentRes = gpFramework->getWindow()->getClientAreaSize();
            static const Gui::DropdownList dropdownList = initDropDown(resolutions, (uint32_t)arraysize(resolutions));
            uint32_t currentVal = initDropDownVal(resolutions, (uint32_t)arraysize(resolutions), currentRes);
            w.text("Window Size");
            w.tooltip("The Window Size refers to the renderable area size (Swap-Chain dimensions)");

            bool dropdownChanged = w.dropdown("##resdd", dropdownList, currentVal);
            static uint2 customSize;
            static bool forceCustom = false;

当选项改变时，判断索引是否为一般选项，是则强制自定义，否则使用resizeSwapChain函数重置当前窗口的大小。

若当前为自定义窗口大小，则依次生成一个var组件用于修改窗口大小数值，以及两个按钮分别实现应用当前数值与根据手动窗口改变更新数值，并将强制自定义设置为false。

            if (dropdownChanged)
            {
                if (currentVal == kCustomIndex)
                {
                    forceCustom = true;
                }
                else
                {
                    customSize = {};
                    gpFramework->resizeSwapChain(resolutions[currentVal].x, resolutions[currentVal].y);
                }
            }

            if (currentVal == kCustomIndex || forceCustom)
            {
                if (customSize.x == 0) customSize = currentRes;

                w.var("##custres", customSize);
                if (w.button("Apply##custres", true))
                {
                    gpFramework->resizeSwapChain(customSize.x, customSize.y);
                    forceCustom = false;
                }
                if (w.button("Cancel##custres", true))
                {
                    customSize = currentRes;
                    forceCustom = false;
                }
            }
        }
    }

最终编写外部调用函数，生成一个window对象并调用以上函数：

    void MogwaiSettings::renderWindowSettings(Gui* pGui)
    {
        Gui::Window w(pGui, "Window", mShowWinSize, { 0, 0 }, { 350, 300 }, Gui::WindowFlags::AllowMove | Gui::WindowFlags::AutoResize | Gui::WindowFlags::ShowTitleBar | Gui::WindowFlags::CloseButton);
        winSizeUI(w);
    }

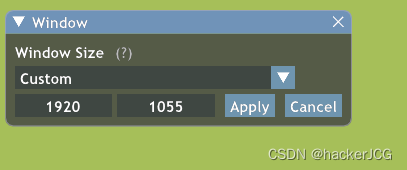

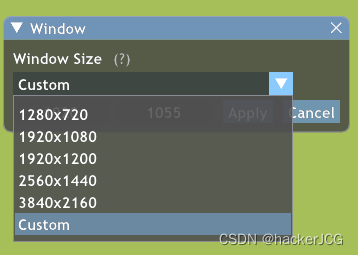

呈现的效果如下图：
