前言
Netty 源计划系列是根据自顶向下的方式去解读Netty的源码，从使用的角度去一步一步解析Netty做了什么。
阅读该系列需要有一定的有关Netty的知识，建议先去看博主的《Netty的基本知识》。
环境要求
- JDK：11+
- Netty：4.1.78.Final
概述
这一章是 Netty 源计划系列的首章，我打算在这一章中, 展示一下 Netty 的客户端和服务端的初始化和启动的流程, 给读者一个对 Netty 源码有一个大致的框架上的认识。

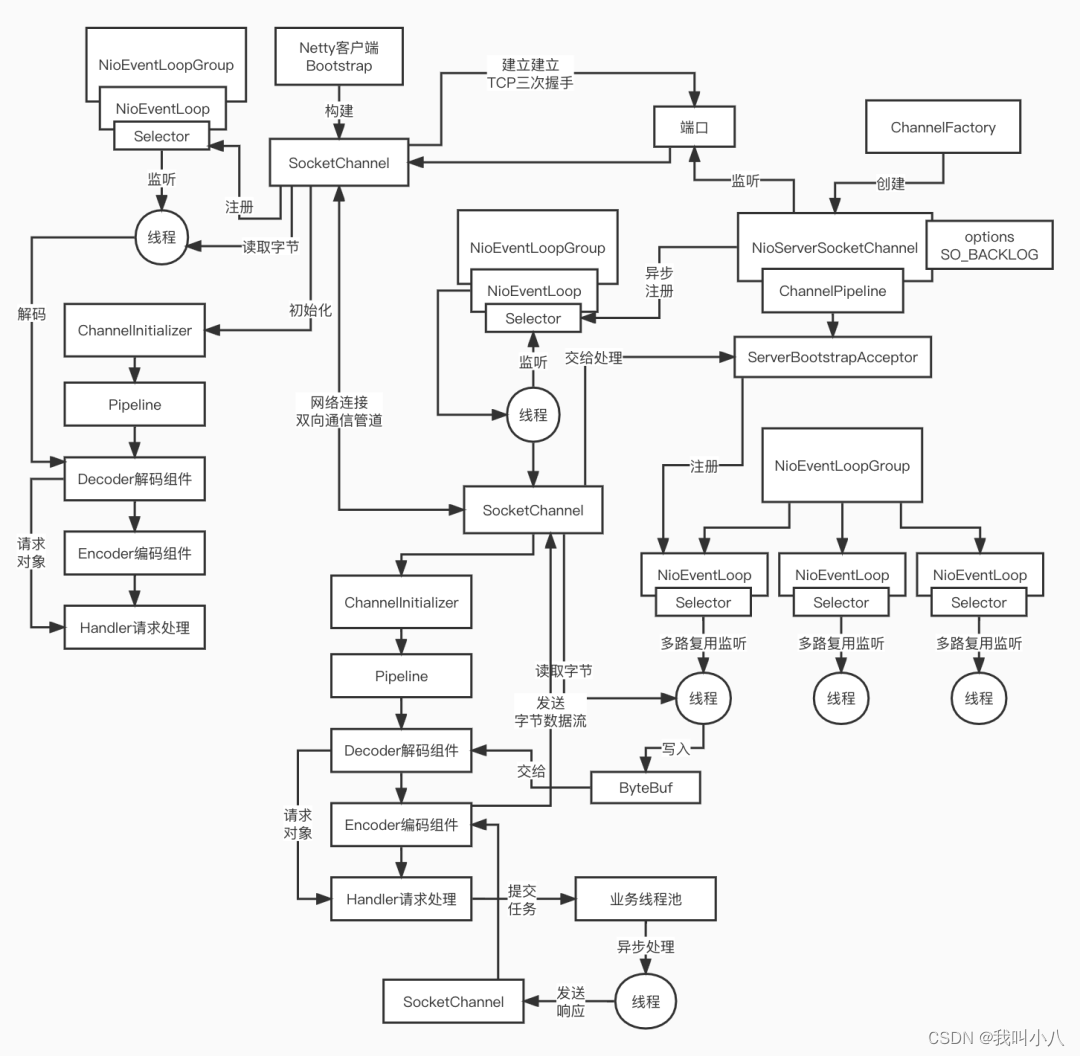

本章会从 Bootstrap/ServerBootstrap 类 入手, 分析 Netty 程序的初始化和启动的流程，然后下面是Netty总的一个流程图，可以帮助大家来解读代码。
Bootstrap
Bootstrap 是 Netty 提供的一个便利的工厂类, 我们可以通过它来完成 Netty 的客户端 初始化。下面我以 Netty 源码例子中的 Echo作为例子, 从客户端分别分析一下Netty 的程序是如何启动的。
首先, 让我们从客户端方面的代码开始，下面是源码example/src/main/java/io/netty/example/echo/EchoClient.java 的客户端部分的启动代码:
EventLoopGroup group = new NioEventLoopGroup();
try {
Bootstrap b = new Bootstrap();
b.group(group)
.channel(NioSocketChannel.class)
.option(ChannelOption.TCP_NODELAY, true)
.handler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
if (sslCtx != null) {
p.addLast(sslCtx.newHandler(ch.alloc(), HOST, PORT));
}
//p.addLast(new LoggingHandler(LogLevel.INFO));
p.addLast(new EchoClientHandler());
}
});
// Start the client.
ChannelFuture f = b.connect(HOST, PORT).sync();
// Wait until the connection is closed.
f.channel().closeFuture().sync();
} finally {
// Shut down the event loop to terminate all threads.
group.shutdownGracefully();
}
从上面的客户端代码虽然简单, 但是却展示了 Netty 客户端初始化时所需的所有内容:
- group(): 指定实现的Reactor模型。不论是服务器端还是客户端, 都必须指定 EventLoopGroup，在这个例子中, 指定了 NioEventLoopGroup, 表示一个 NIO 的EventLoopGroup。
- channel(): 指定 Channel 的类型. 因为是客户端, 因此使用了 NioSocketChannel。
- option(): 配置Channel的选项。
- handler(): 设置数据的处理器。
下面我们深入代码, 看一下客户端通过 Bootstrap 启动后, 都做了哪些工作。
group()
我们看一下group方法干了什么：
public B group(EventLoopGroup group) {
ObjectUtil.checkNotNull(group, "group");
if (this.group != null) {
throw new IllegalStateException("group set already");
}
this.group = group;
return self();
}
可以看到应该是为Bootstrap创建一个指定的EventLoopGroup，也就是NioEventLoopGroup。一开始的
EventLoopGroup group = new NioEventLoopGroup();最终是调用了MultithreadEventExecutorGroup构造器：
protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
EventExecutorChooserFactory chooserFactory, Object... args) {
//如果传入的线程数小于0则抛出异常
if (nThreads <= 0) {
throw new IllegalArgumentException(String.format("nThreads: %d (expected: > 0)", nThreads));
}
//如果传入的执行器是空的则采用默认的线程工厂和默认的执行器
if (executor == null) {
executor = new ThreadPerTaskExecutor(newDefaultThreadFactory());
}
//创建指定线程数的执行器数组
children = new EventExecutor[nThreads];
//遍历创建执行器
for (int i = 0; i < nThreads; i ++) {
//是否创建成功默认是false
boolean success = false;
try {
//使用了newChild方法创建执行器并且传入了executor和设置参数args
children[i] = newChild(executor, args);
//未报异常则设置true
success = true;
} catch (Exception e) {
//创建失败则抛出异常
throw new IllegalStateException("failed to create a child event loop", e);
} finally {
//如果success是false则代表创建失败则将已经创建好的执行器进行关闭
if (!success) {
//此处则是遍历创建了i的执行去调用他的shutdown方法
for (int j = 0; j < i; j ++) {
children[j].shutdownGracefully();
}
//虽然上面调用了中断方法但是他并不会立马终止，因为内部还有内容需要执行。
for (int j = 0; j < i; j ++) {
EventExecutor e = children[j];
try {
//判断当前的执行器是否终止了如果没有则等待获取结果
while (!e.isTerminated()) {
e.awaitTermination(Integer.MAX_VALUE, TimeUnit.SECONDS);
}
} catch (InterruptedException interrupted) {
//抛出异常则中断当前线程
// Let the caller handle the interruption.
Thread.currentThread().interrupt();
break;
}
}
}
}
}
//获取执行器的选择器
chooser = chooserFactory.newChooser(children);
//创建一个future的监听器用于监听终止结果
final FutureListener<Object> terminationListener = new FutureListener<Object>() {
@Override
public void operationComplete(Future<Object> future) throws Exception {
//当此执行组中的执行器被关闭的时候回调用此方法进入这里，这里进行终止数加一然后比较是否已经达到了执行器的总数
//如果没有则跳过，如果有则设置当前执行器的终止future为success为null
if (terminatedChildren.incrementAndGet() == children.length) {
terminationFuture.setSuccess(null);
}
}
};
//遍历创建好的执行器动态添加终止future的结果监听器，当监听器触发则会进入上方的内部类实现
for (EventExecutor e: children) {
e.terminationFuture().addListener(terminationListener);
}
//创建一个children的镜像set
Set<EventExecutor> childrenSet = new LinkedHashSet<EventExecutor>(children.length);
//拷贝这个set
Collections.addAll(childrenSet, children);
//并且设置此set内的所有数据不允许修改然后返回设置给readonlyChildren
readonlyChildren = Collections.unmodifiableSet(childrenSet);
}
也就是这个方法给Bootstrap设置了任务处理器组EventLoopGroup，而这个组可能包含多个任务处理器EventLoop。
channel()
了解Channel之前，我们先知道Socket是什么，它实质上提供了进程通信的端点，进程通信之前，双方首先必须各自创建一个端点，否则是没有办法建立联系并相互通信的。正如打电话之前，双方必须各自拥有一台电话机一样。有兴趣的可以去看下博主的《unix系统之套接字通信》。
在 Netty 中, Channel 是一个 Socket 的抽象，也就是说Channel是连接的门。
我们看一下channel方法干了什么：
public B channel(Class<? extends C> channelClass) {
return channelFactory(new ReflectiveChannelFactory<C>(
ObjectUtil.checkNotNull(channelClass, "channelClass")
));
}
可以看到应该是为Bootstrap创建一个指定Channel类型的ChannelFactory，这样的话利用这个工厂来创建Channel实例，进去ReflectiveChannelFactory可以看到存的是Channel的class构造器，那我们就懂了Netty想通过构造器反射来创建Channel实例(这个可以看ReflectiveChannelFactory后面的newChannel方法也证实)
public ReflectiveChannelFactory(Class<? extends T> clazz) {
ObjectUtil.checkNotNull(clazz, "clazz");
try {
this.constructor = clazz.getConstructor();
} catch (NoSuchMethodException e) {
throw new IllegalArgumentException("Class " + StringUtil.simpleClassName(clazz) +
" does not have a public non-arg constructor", e);
}
}
public T newChannel() {
try {
return constructor.newInstance();
} catch (Throwable t) {
throw new ChannelException("Unable to create Channel from class " + constructor.getDeclaringClass(), t);
}
}
option()
这个方法为Channel服务的，让用户通过构建者模式来自定义它的选项，进去后可以看到是ChannelOption，有哪些选项都可以在ChannelOption里查看，这里便不列举了。
public <T> B option(ChannelOption<T> option, T value) {
ObjectUtil.checkNotNull(option, "option");
synchronized (options) {
if (value == null) {
options.remove(option);
} else {
options.put(option, value);
}
}
return self();
}
handler()
先进去看看方法：
public B handler(ChannelHandler handler) {
this.handler = ObjectUtil.checkNotNull(handler, "handler");
return self();
}
可以看到核心就是设置Bootstrap的handler，那我们看看ChannelHandler是个什么鬼，下面是类的注释：
Handles an I/O event or intercepts an I/O operation, and forwards it to its next handler in its ChannelPipeline.

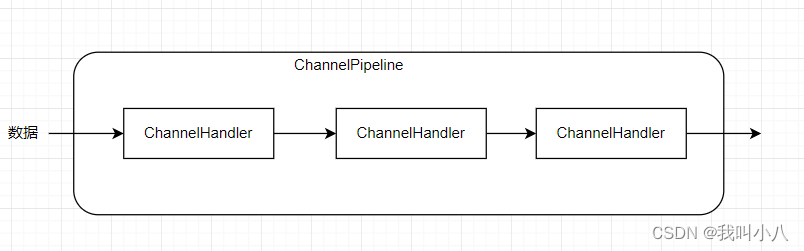

总结就是说ChannelHandler是ChannelPipeline里的处理器，而这些处理器是基于责任链模式来实现的。
那ChannelPipeline就是数据流进Channel后，得进入这个通道来处理的东西了。
那就是说我们可以通过handle方法来定义怎么处理数据。
connect()
Bootstrap的初始化完成后，我们就可以来连接服务端了，而connect就是这个的入口，下面是源码，可以看到核心就是doResolveAndConnect方法了。
public ChannelFuture connect(SocketAddress remoteAddress) {
ObjectUtil.checkNotNull(remoteAddress, "remoteAddress");
// 校验下Bootstrap的成员变量有没有空的
validate();
return doResolveAndConnect(remoteAddress, config.localAddress());
}
看看doResolveAndConnect
private ChannelFuture doResolveAndConnect(final SocketAddress remoteAddress, final SocketAddress localAddress) {
// 需要重点分析的方法
final ChannelFuture regFuture = initAndRegister();
final Channel channel = regFuture.channel();
if (regFuture.isDone()) {
if (!regFuture.isSuccess()) {
return regFuture;
}
// 真正的连接方法
return doResolveAndConnect0(channel, remoteAddress, localAddress, channel.newPromise());
} else {
// Registration future is almost always fulfilled already, but just in case it's not.
final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
// 没有完全执行完成注册与初始化操作，添加一个事件监听器，此处就实现了Netty中Future-Listener机制
regFuture.addListener(new ChannelFutureListener() {
@Override
public void operationComplete(ChannelFuture future) throws Exception {
// Directly obtain the cause and do a null check so we only need one volatile read in case of a
// failure.
Throwable cause = future.cause();
if (cause != null) {
// Registration on the EventLoop failed so fail the ChannelPromise directly to not cause an
// IllegalStateException once we try to access the EventLoop of the Channel.
promise.setFailure(cause);
} else {
// Registration was successful, so set the correct executor to use.
// See https://github.com/netty/netty/issues/2586
promise.registered();
doResolveAndConnect0(channel, remoteAddress, localAddress, promise);
}
}
});
return promise;
}
}
对于** final ChannelFuture regFuture = initAndRegister();**
final ChannelFuture initAndRegister() {
Channel channel = null;
try {
// 从工厂中创建channel实例
channel = channelFactory.newChannel();
// 初始化创建的channel，该方法此前还未进行追溯，在此处重点分析
init(channel);
} catch (Throwable t) {
// 省略异常处理代码
}
// 该方法需要重点进行追溯，查看NioEventLoopGroup是如何创建ChannelFuture的，注意此处传入了创建后的Channel
ChannelFuture regFuture = config().group().register(channel);
if (regFuture.cause() != null) {
if (channel.isRegistered()) {
channel.close();
} else {
channel.unsafe().closeForcibly();
}
}
return regFuture;
}
其中**channelFactory.newChannel()**会通过构造器来创建channel实例，最终指到AbstractChannel，所以就是创建了一个包含Unsafe与ChannelPipeline的channel。
protected AbstractChannel(Channel parent) {
this.parent = parent;
// 创建channel的id
id = newId();
// 创建一个Unsafe对象
unsafe = newUnsafe();
// 创建一个ChannelPipeline对象
pipeline = newChannelPipeline();
}
Unsafe对象其实是对Java底层Socket操作的封装对象，是沟通Netty和Java的重要桥梁。
调用的newUnsafe();方法的实际调用为AbstractNioByteChannel中的newUnsafe，可以看到new了一个NioSocketChannelUnsafe，而它是实现了Unsafe接口的一个对象：
@Override
protected AbstractNioUnsafe newUnsafe() {
return new NioSocketChannelUnsafe();
}
而**newChannelPipeline()**就好理解了，直接定位到DefaultChannelPipeline：
protected DefaultChannelPipeline(Channel channel) {
// 将创建的channel作为pipline的一个属性进行赋值
this.channel = ObjectUtil.checkNotNull(channel, "channel");
succeededFuture = new SucceededChannelFuture(channel, null);
voidPromise = new VoidChannelPromise(channel, true);
// 管道初始被创建时有头结点和尾结点
tail = new TailContext(this);
head = new HeadContext(this);
head.next = tail;
tail.prev = head;
}
其实是一个以ChannelHandlerContext为节点的双向链表，主要用来存放handler，一个pipline与一个Channel相关联。
那channel实例化完成后，接下来就是 **init(channel);**了：
void init(Channel channel) {
// 从创建的NioChannel中获取管道，该方法无需追溯
ChannelPipeline p = channel.pipeline();
// 将链式调用时初始化的handler参数添加进行创建的管道中
p.addLast(config.handler());
setChannelOptions(channel, newOptionsArray(), logger);
setAttributes(channel, attrs0().entrySet().toArray(EMPTY_ATTRIBUTE_》ARRAY));
}
初始化完channel之后，就要注册它了ChannelFuture regFuture = config().group().register(channel);
最终会执行到SingleThreadEventLoop#register：
public ChannelFuture register(Channel channel) {
return register(new DefaultChannelPromise(channel, this));
}
public ChannelFuture register(final ChannelPromise promise) {
ObjectUtil.checkNotNull(promise, "promise");
promise.channel().unsafe().register(this, promise);
return promise;
}
注册的过程就是把Eventloop与Channel丢到ChannelPromise里，那ChannelPromise是什么，在回答这个之前，我们知道程序处理完返回的是一个ChannelFuture，这是干嘛的?
Netty所有的I/O操作都是异步的。因为一个操作可能不会立即返回，所以我们需要一种用于在之后得某个时间点确定其结果的方法。为此，Netty提供了ChannelFuture接口，其addListener()方法注册了一个ChannelFutureListener，以便在某个操作完成时（无论是否成功）得到通知。
Netty可以说是有Channel、EventLoop、ChannelFuture聚合起来的一个网络抽象代表
- Channel——Socket；
- EventLoop——控制流、多线程处理、并发
- ChannelFuture——异步通知
所以很明显这是一个Future与Promise异步编程的典型了，那ChannelPromise就是用来回调异步执行的结果，上面提到的监听器的处理也是由它实现。
现在整个initAndRegister()都已经完成！最终要实现真正的连接了，doResolveAndConnect0(channel, remoteAddress, localAddress, channel.newPromise()),最终会执行到doConnect0：
private static void doConnect0(
final ChannelFuture regFuture, final Channel channel,
final SocketAddress remoteAddress, final SocketAddress localAddress, final ChannelPromise promise) {
// This method is invoked before channelRegistered() is triggered. Give user handlers a chance to set up
// the pipeline in its channelRegistered() implementation.
channel.eventLoop().execute(new Runnable() {
@Override
public void run() {
if (regFuture.isSuccess()) {
if (localAddress == null) {
channel.connect(remoteAddress, promise);
} else {
channel.connect(remoteAddress, localAddress, promise);
}
promise.addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
} else {
promise.setFailure(regFuture.cause());
}
}
});
}
也就是最终会调用到Channel的connect进行连接。
也就是执行到这里，客户端连接服务器就成功了。
ServerBootstrap
ServerBootstrap是 Netty 提供的一个便利的工厂类, 我们可以通过它来完成 Netty 的服务端 初始化。与Bootstrap一样，都是Echo的例子。
首先, 让我们从服务端方面的代码开始，下面是源码example/src/main/java/io/netty/example/echo/EchoServer.java 的服务端部分的启动代码:
public static void main(String[] args) throws Exception {
// Configure SSL.
final SslContext sslCtx;
if (SSL) {
SelfSignedCertificate ssc = new SelfSignedCertificate();
sslCtx = SslContextBuilder.forServer(ssc.certificate(), ssc.privateKey()).build();
} else {
sslCtx = null;
}
// Configure the server.
EventLoopGroup bossGroup = new NioEventLoopGroup(1);
EventLoopGroup workerGroup = new NioEventLoopGroup();
final EchoServerHandler serverHandler = new EchoServerHandler();
try {
ServerBootstrap b = new ServerBootstrap();
b.group(bossGroup, workerGroup)
.channel(NioServerSocketChannel.class)
.option(ChannelOption.SO_BACKLOG, 100)
.handler(new LoggingHandler(LogLevel.INFO))
.childHandler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
if (sslCtx != null) {
p.addLast(sslCtx.newHandler(ch.alloc()));
}
//p.addLast(new LoggingHandler(LogLevel.INFO));
p.addLast(serverHandler);
}
});
// Start the server.
ChannelFuture f = b.bind(PORT).sync();
// Wait until the server socket is closed.
f.channel().closeFuture().sync();
} finally {
// Shut down all event loops to terminate all threads.
bossGroup.shutdownGracefully();
workerGroup.shutdownGracefully();
}
}
从上面的代码很明显跟客户端的差不多，下面列举出差异性：
- group(): 服务器端需要指定两个 EventLoopGroup, 一个是 bossGroup, 用于处理客户端的连接请求; 另一个是 workerGroup, 用于处理与各个客户端的 IO 操作。
- handler(): 客户端连接的处理器,跟Bootstarp的handler()一毛一样。
- childHandler(): 客户端的IO数据的处理器。
group()
我们看一下group方法干了什么：
public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup) {
super.group(parentGroup);
if (this.childGroup != null) {
throw new IllegalStateException("childGroup set already");
}
this.childGroup = ObjectUtil.checkNotNull(childGroup, "childGroup");
return this;
}
跟客户端一样，只不过创建了2个EventLoopGroup而已。
childHandler()
先进去看看方法：
public ServerBootstrap childHandler(ChannelHandler childHandler) {
this.childHandler = ObjectUtil.checkNotNull(childHandler, "childHandler");
return this;
}
那就是跟handle()大同小异了。
bind()
ServerBootstrap的初始化完成后，我们就可以来绑定端口了，而bind就是这个的入口。
ChannelFuture f = b.bind(PORT).sync();
public ChannelFuture bind(SocketAddress localAddress) {
validate();
return doBind(ObjectUtil.checkNotNull(localAddress, "localAddress"));
}
** **核心代码doBing():
private ChannelFuture doBind(final SocketAddress localAddress) {
final ChannelFuture regFuture = initAndRegister();
final Channel channel = regFuture.channel();
if (regFuture.cause() != null) {
return regFuture;
}
if (regFuture.isDone()) {
// At this point we know that the registration was complete and successful.
ChannelPromise promise = channel.newPromise();
doBind0(regFuture, channel, localAddress, promise);
return promise;
} else {
// Registration future is almost always fulfilled already, but just in case it's not.
final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
regFuture.addListener(new ChannelFutureListener() {
@Override
public void operationComplete(ChannelFuture future) throws Exception {
Throwable cause = future.cause();
if (cause != null) {
// Registration on the EventLoop failed so fail the ChannelPromise directly to not cause an
// IllegalStateException once we try to access the EventLoop of the Channel.
promise.setFailure(cause);
} else {
// Registration was successful, so set the correct executor to use.
// See https://github.com/netty/netty/issues/2586
promise.registered();
doBind0(regFuture, channel, localAddress, promise);
}
}
});
return promise;
}
}
很明显还是老套路先注册跟初始化Channel，最终调到doBind0():
private static void doBind0(
final ChannelFuture regFuture, final Channel channel,
final SocketAddress localAddress, final ChannelPromise promise) {
// This method is invoked before channelRegistered() is triggered. Give user handlers a chance to set up
// the pipeline in its channelRegistered() implementation.
channel.eventLoop().execute(new Runnable() {
@Override
public void run() {
if (regFuture.isSuccess()) {
channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
} else {
promise.setFailure(regFuture.cause());
}
}
});
}
也就是最终会调用到Channel的bind进行绑定端口。
也就是执行到这里，服务器搭建就成功了。
总结
从代码角度来看，Netty的客户端与服务端的代码基本一致，通过Socket编程的bind与connect来达到网络交互。代码写的很清晰，看的很爽。
扫一扫
685
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
