YUV格式浅析

YUV格式是将亮度通道Y和色度通道U,V分量分开的一种图片格式,对于数据存储具有可以减小图片大小的作用,对于图像处理而言,可以分别对色度通道和亮度通道的处理分开进行,例如在小波降噪时可以单独去除彩噪而不影响Y通道的效果。我们通常所用的YCbCr就是ITU-R标准。
简单对YUV常见格式进行一下梳理:

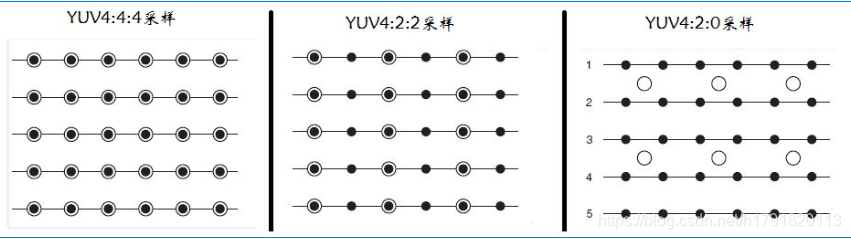

简而言之,YUV的分类是按照Y通道和UV通道的数量划分的,因为人眼对亮度敏感程度大于色度,所以为了存储方便在色度上做了减少处理在后期再插值还原,每个Y通道都匹配一个UV通道为YUV444,两个Y通道共享一个UV通道为YUV422,四个Y通道共享一个UV通道为YUV420。其中根据存储方式的不同,又分为planar平面格式和packed填充格式。其中packed格式又会根据不同的YUV组合顺序分出很多的格式,例如YUYV,YVYU…
在这里插入图片描述
一.YUV444
二.YUV422
1.planar
按照平面方式排列,分别将Y,U,V存储。例如YUV422p
2.packed
按照组合方式排列,例如YUYV,YVYU格式…图示如下.

三.YUV420
1.planar

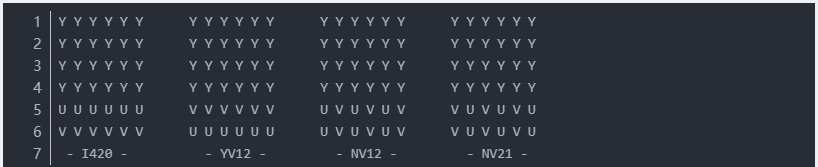

I420和YV12为平面存储,Y,U,V分别存储
2.packed
NV12和NV21为混合模式,Y存储为一个数组,UV为一个矩阵。

当涉及到色彩还原时,基本是考虑如何做插值还原本来的颜色,在此先不研究。
一般再camera处理中,是RAW -> RGB -> YUV -> Frame processing -> JPG送显或者转储这样一个概念。
对camera具体的流分析不是很清楚,后续再做补充,欢迎指正。
