PowerDesigner链接数据库，逆向生成PDM，生成word

一 连接数据库

1、新建模型

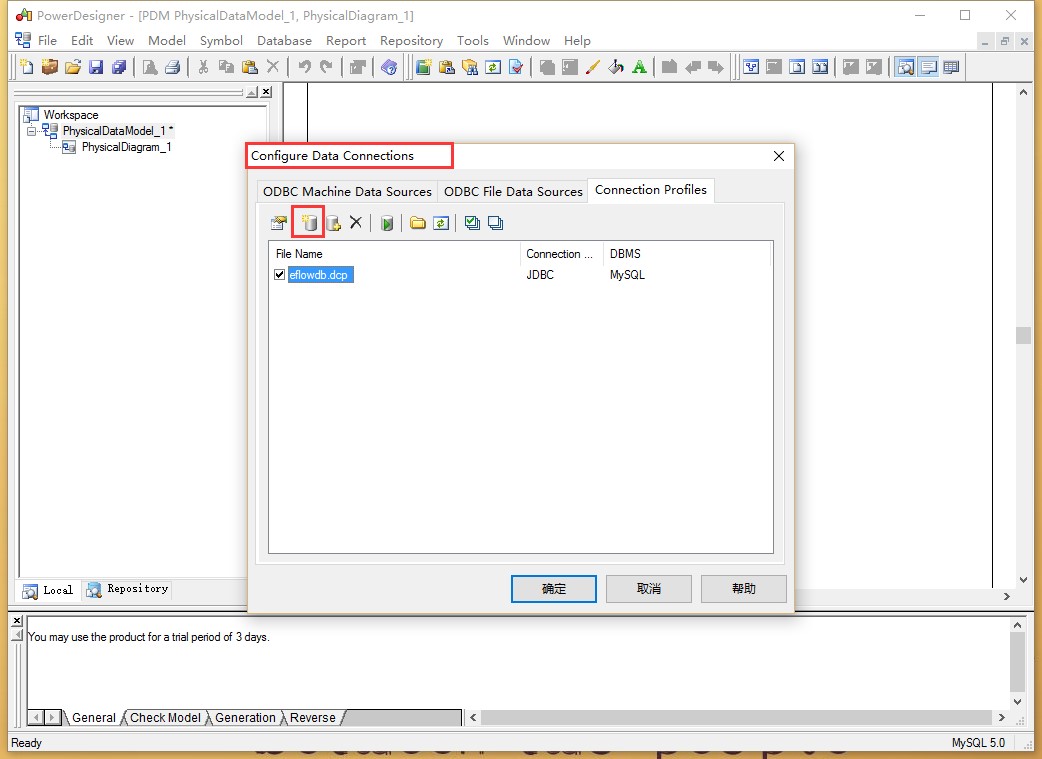

 2、Database-->connect-->Connect profile-->Configure...



3、add Data Source

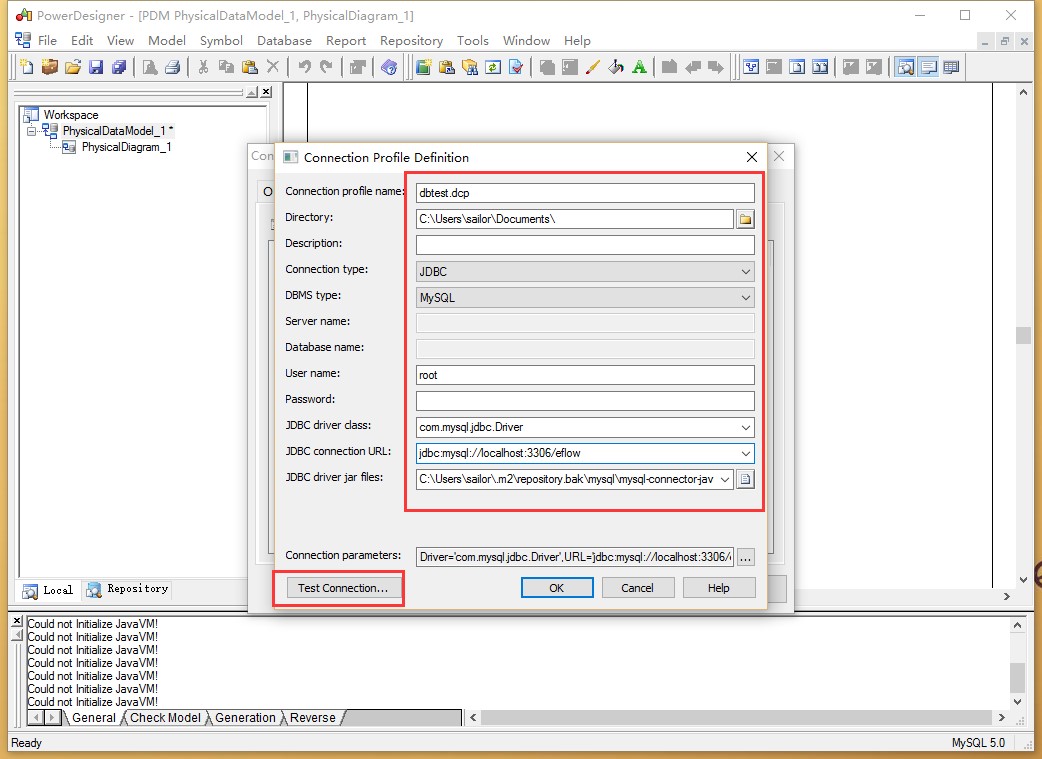

4、输入自己的数据库连接，点击 Test Connect... 连接成功即可

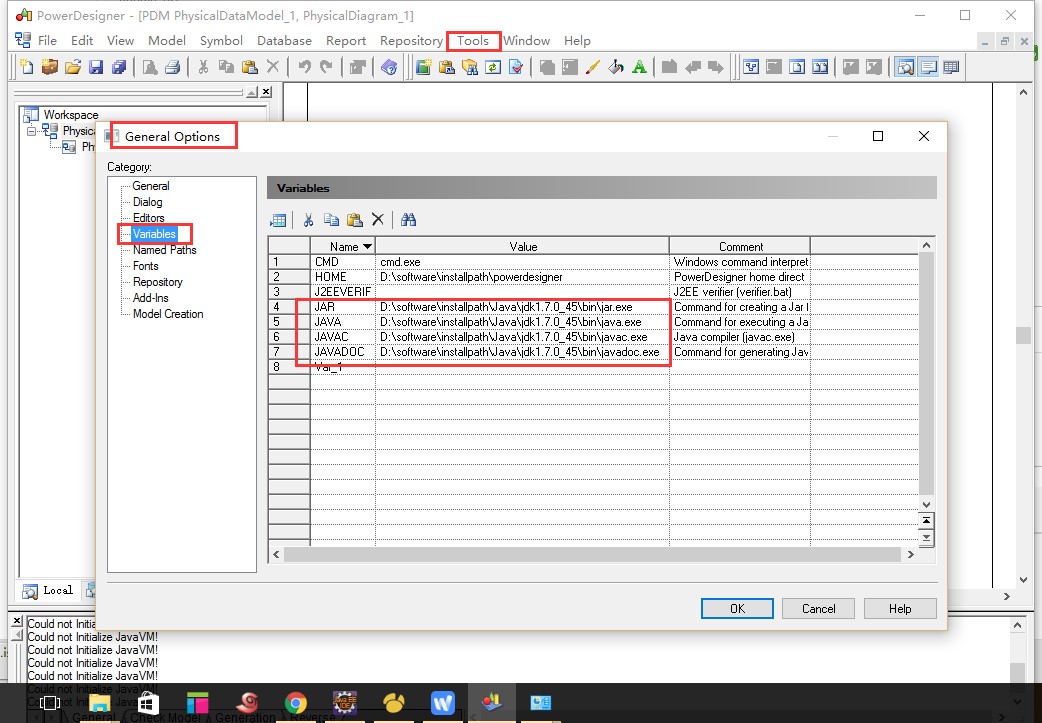

若发生错误，请确认系统JDK版本：powerdesigner基于32位的jvm内核。

JAVA_HOME修改jdk 32位及 powerdesigner重新设置后重启，恢复正常。



二 生成PDM

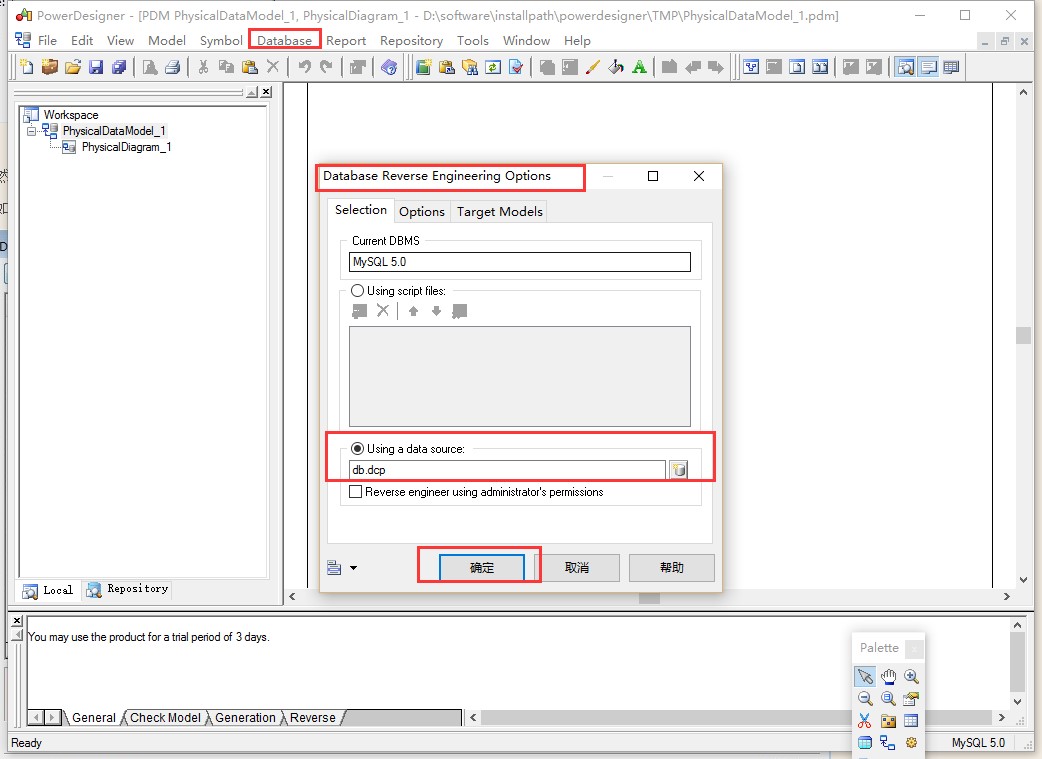

1、Database-->Update Model From Database...，选择刚刚保存的数据库连接

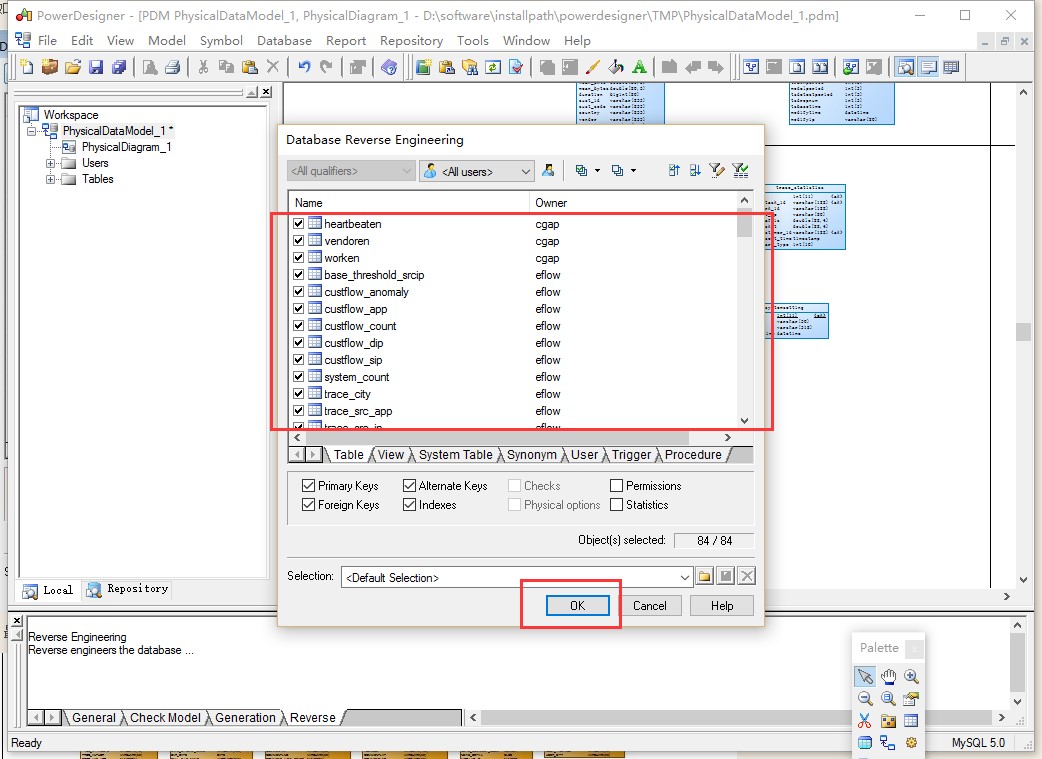

2、选择要导出的数据库或表，点击OK即可



三 导出word

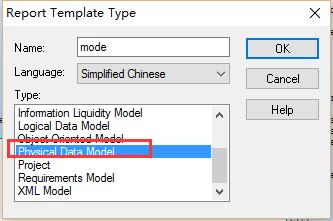

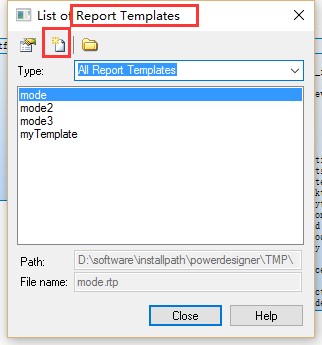

1、Report-->Report Templates,创建导出模板

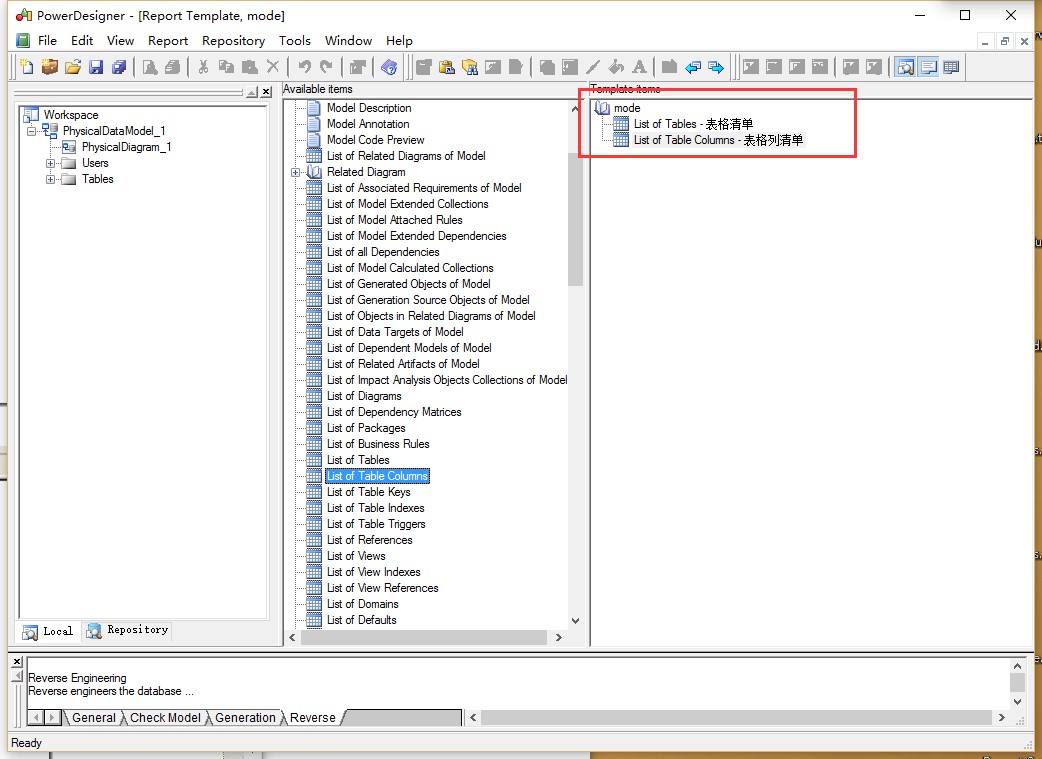

2、编辑导出模板

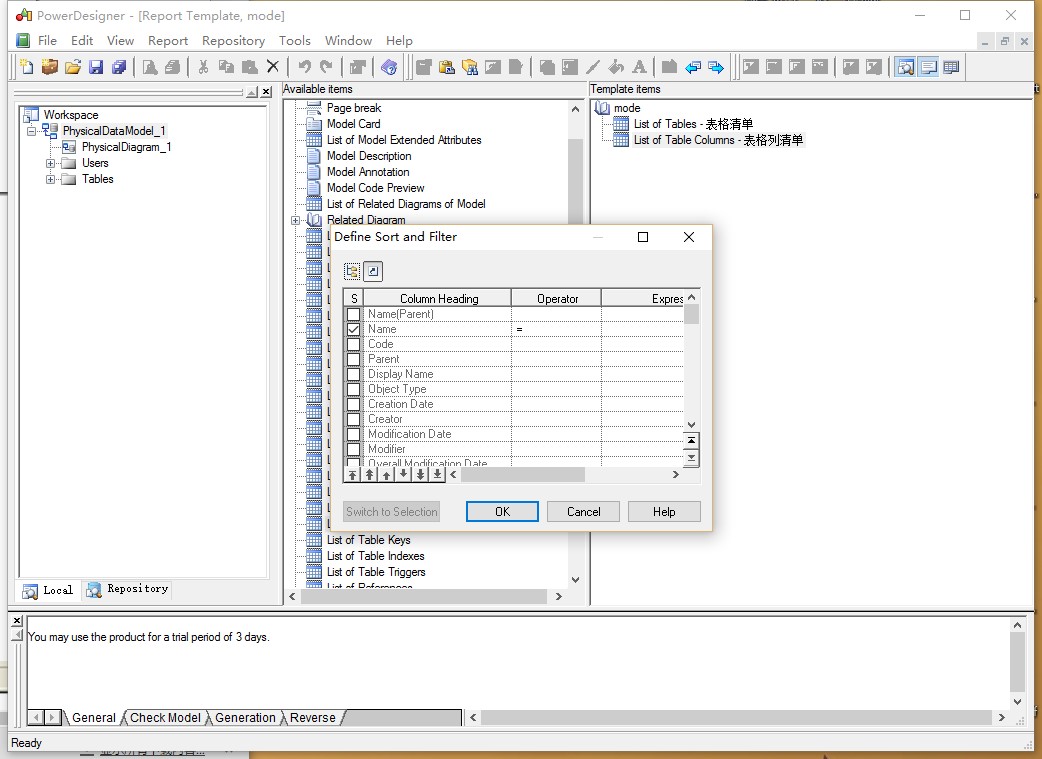

选择导出到word的表格中的字段以及样式，并保存

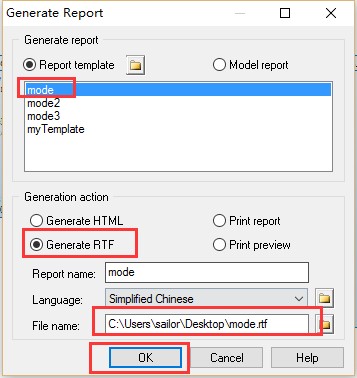

 3、Report-->Generatr Report，选择刚刚保存的导出模板，点击OK即可
