本文介绍如何将AutoCAD设计的图形转换为WPF的XAML格式，通过输出wmf格式，再利用Paste2Xaml软件或Ab2d.ReaderWmf库，实现图形的无损转换和颜色控制，便于在WPF应用中使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我们知道WPF的xaml有无损图形的能力，平时可以用AI画无损导出svg来转成xaml，或者从iconfont找资源，但是对于工业或者工程界，找用AutoCAD的人一抓一大把，怎么好好利用起来呢？我们来想办法把AutoCAD转成xmal

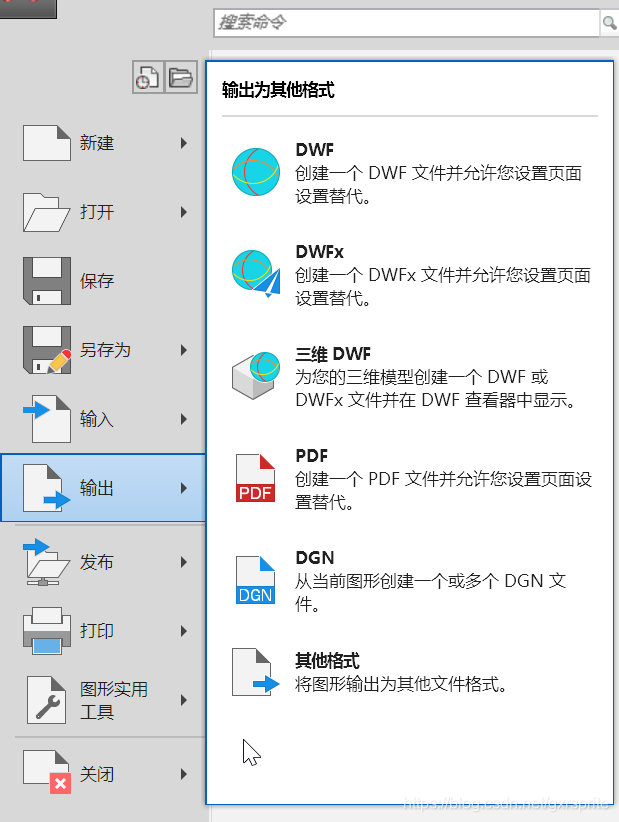

首先要用AutoCAD输出，选择其他格式

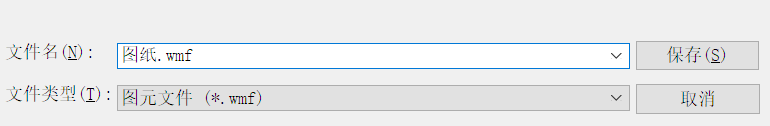

选择导出wmf格式的文件



这时候也可以把wmf去网上转成svg格式，然后转成xmal，不过有更加直接好用的软件  Paste2Xaml

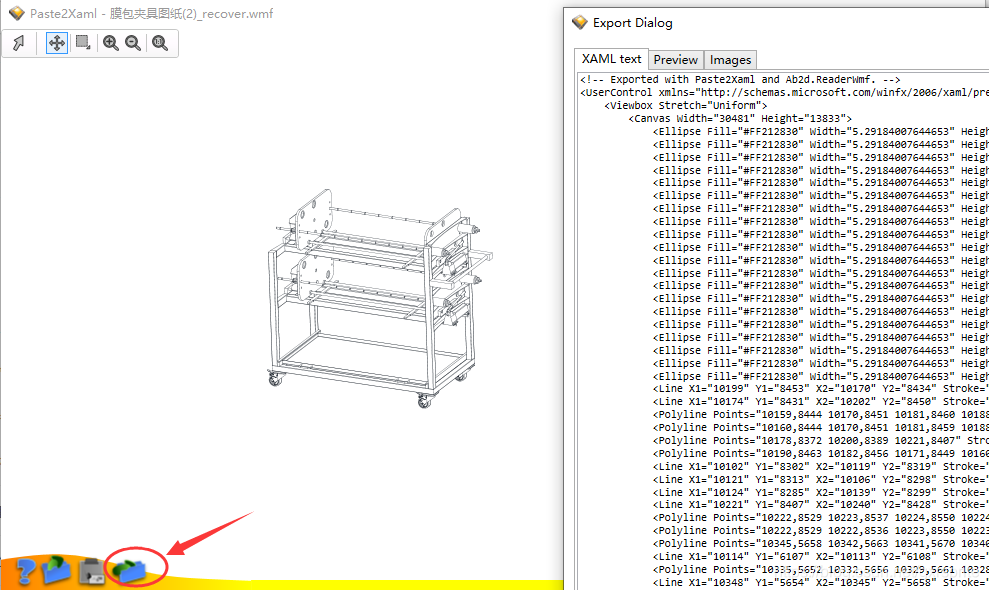

用Paste2Xaml打开wmf，点击下排蓝色图标

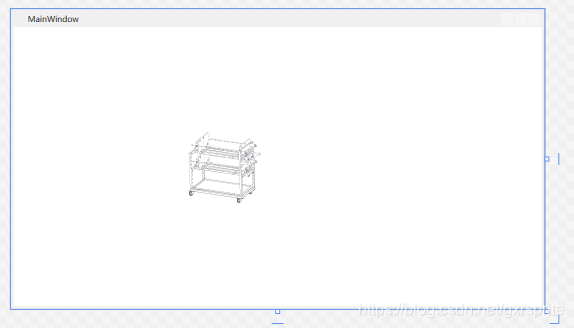

就能得到xaml图形了，只不过导出前最好搞个小一点的新画板，把图对齐到左上角，否则坐标器会沿用当前画板，导出的图形也不能太复杂，否则xmal内容过多，容易卡死



转成xaml的好处是我们可以控制任意部件的颜色，方便做控件，你也可以使用Ab2d.ReaderWmf库直接显示wmf文件

工具下载见我其他博文
