Labview VISA 读取串口

    注明：本帖子是手把手系列第6个帖子，属于启蒙级的教程，
              建议大家按我发帖子的顺序来看，方便大家理解。请不要跳跃式的阅读。
              很多人现在看书，都跳跃式的看，选择性的看，导致有些细节的部分没有掌握到，然后又因为某个细节耽误很多时间。
              以上只是个人建议，高手可以略过本帖。

===============================================

               从手把手系列第1贴我就写了，用LabVIEW来写串口驱动控制仪器，只需要下图的几个函数即可。
                事实上，真的只需要下面几个函数。



                所以，LabVIEW写个串口程序，其实很简单的。
                问题是，在群里，有很大部分的人，问的就是串口，这个问题，那个问题。所以我才写这帖子。

===============================================

               没写过串口的人可能会问：你都说了串口很简单啊，就那么几个函数，为什么还有这么多人在问？
               我只能回答：不注重细节和自己的程序思维。
===============================================
               首先，针对今天群里一个人的问题。


           一般的串口控制结构是：①配置（打开）串口，②读写串口，③关闭串口。
            我觉得这几个之间，配置VISA串口，是个很需要斟酌的部分。

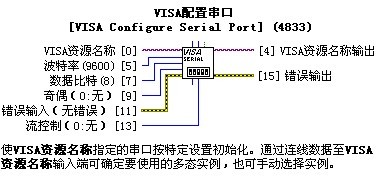

            配置串口是进入串口通讯的钥匙。首先你配置成功了，才能进行正确的通讯。
            配置串口时候，最好是在对应的参数端口那里，右键，新建常量或者输入控件，然后再在新建出来的上面修改。
            因为，新建出来的数据类型，肯定是对的。
            需要注意的是：停止位那里，不是常数 1 1.5 2等，实际是10,15,20数值。这里最好右键新建常量然后选择对应的枚举类型。
            更需要注意的是：配置串口，顶端有个 启用终止符，一般默认是 真，终止符一般默认是OA，即换行符。
            有些人接受的字符串，里面含有十六进制的OA，然后每次数据接收到OA就停止了，然后就以为程序有什么问题，其实就是没有配置好VISA，终止符没有设定为 假。
             那为什么配置VISA要搞个终止符呢？
              （注意：这个函数的终止符，只是接受的终止符，只是对LabVIEW而言。）
              终止符，是个条件，很多仪器上，也有终止符，而且终止符的优先级高。
             比如你要用”VISA读取“接收1000个字符，而还没接受完毕，收到了终止符OA，那么程序就当一个命令结束了。后面的字符串，放入下一个命令里面去。对编程很方便的，如果你传输的字符没有终止符，我建议用终止符来做终止条件，这样，比你在 VISA读去里读取固定的字节好多了。
              好了，说到了VISA读取，我们看下VISA读取。

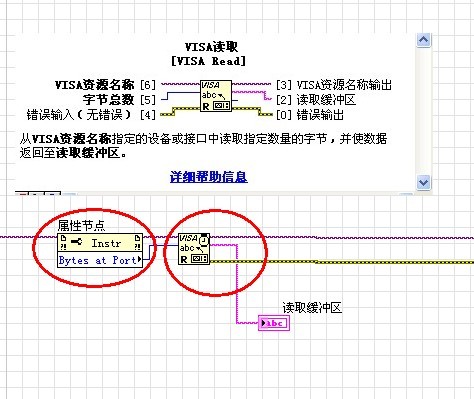

              首先看下VISA读取帮助。有个必填参数，叫VISA读取，你必须指定你要读的字节数。
             问题来了，这个字节数怎么确定呢？



         一般的组合，如上图所示。

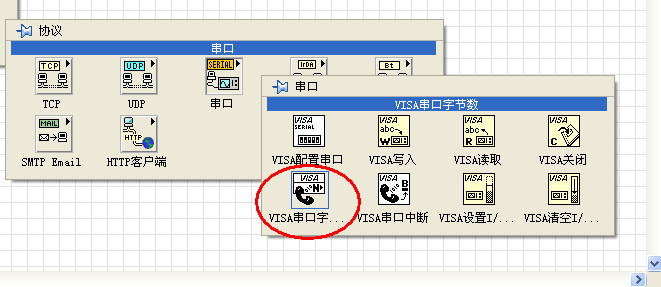

         组合的前面，是VISA串口字节数，函数路径见上图，其实就是一个属性节点，看那个bytes at port就应该明白了。
         它利用一个读取缓冲区字节数，读到字节数，就确定了VISA读取里面那个字节数，然后用读取VISA读出来。
         意思就是，前面的先侦测下串口缓冲区有多少数据，侦测完了就跟告诉VISA读，VISA就全读出来，。
         这个组合的功能是，读取VISA串口已有的全部数据。
        很多人，也不明白什么意思，看到很多地方这么用，然后自己也这么用。
        还有的时候，如果是用MODBUS协议，你发送一个命令，会回复固定的字节数，这样VISA读取那个参数就确定了。
       注明一点：串口有个缓冲区，存在计算机内存里，VISA读取，就是从缓冲区读取数据，读完之后，读取的就不存在缓冲区里了。如果你没读取，那就一直在缓冲区里，直到缓冲区溢出。其实就好比一个水桶，写VISA是往水桶进水，读VISA是出水。你也可以想想队列的原理，差不多的。

==========================

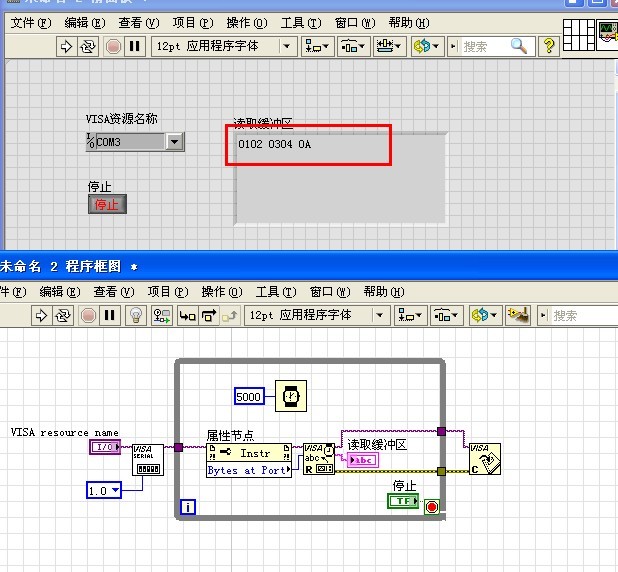

          现在看下图。

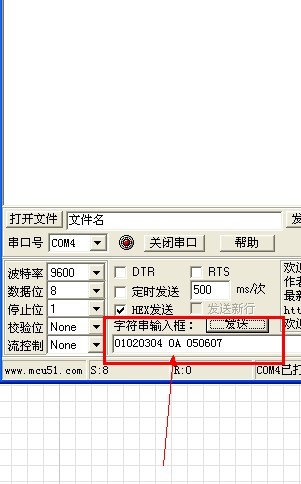

          我用借助串口调试助手和虚拟串口，向LabVIEW编写的一个最简单的例子发送字符串。
         发送的字符串是010203 0A 050607（十六进制显示）。
         VISA串口配置我没都默认，结果我收到的字符串接收到 0A，就终止了。后面的050607，到了下一次接收了。
         这个例子很形象吧。说明了终止符的厉害，默认不配置就是启用终止符，终止符是OA。



          好了，今天先讲这么多。

          关键词：VISA配置，停止位，终止符。

          感谢大家的阅读。
