NX2306 C++二次开发系列（七）体和实体是不同的



目录

1、运行效果

2、关键代码

3、总结

---

开发过程中发现了一个非常奇怪的问题，就是我用程序在实体中通过属性存储了一些数据，但是在NX中打开属性面板却看不到，最后才发现我存储属性时用的是实体，但是我打开的属性面板属于体，所以看不到。

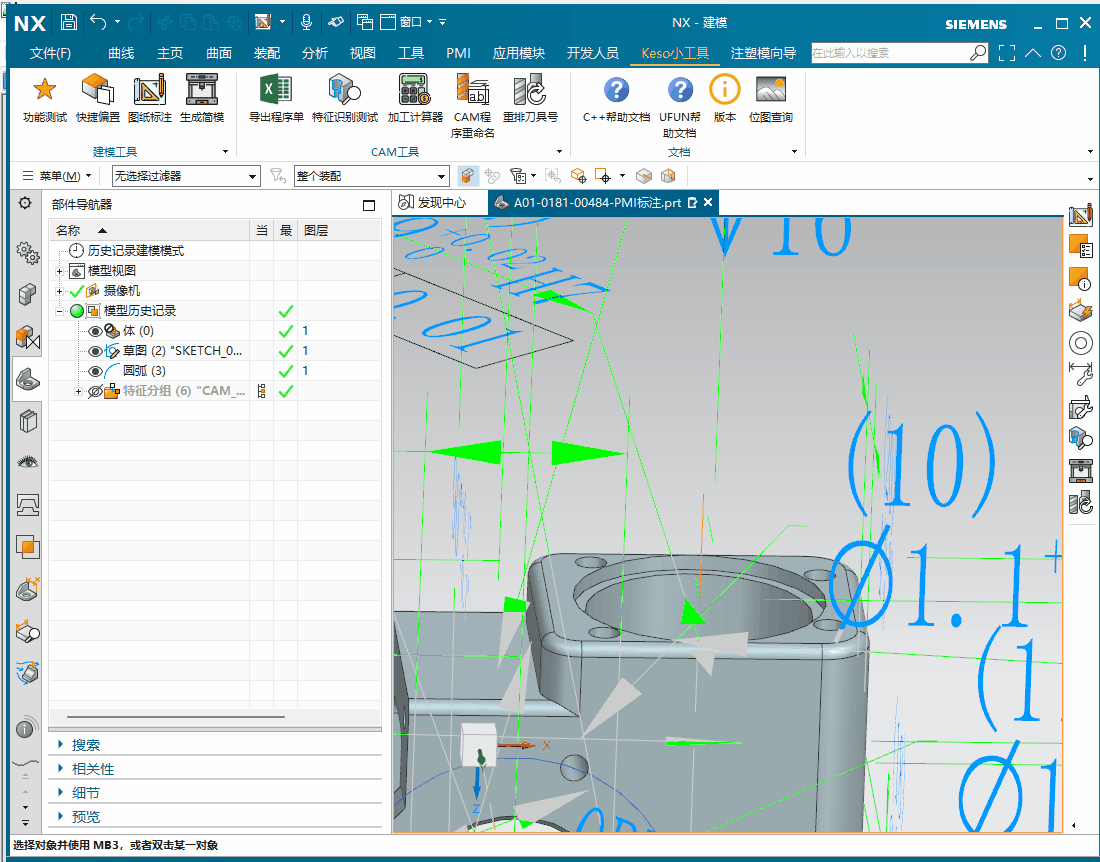

1、运行效果

2、关键代码

选择筛选器配置：

//选择器过滤条件，指定了实体
std::vector<NXOpen::Selection::MaskTriple> maskVec;
NXOpen::Selection::MaskTriple maskBody(UF_solid_type,UF_solid_body_subtype,UF_UI_SEL_FEATURE_SOLID_BODY);
maskVec.push_back(maskBody);
selectObj->SetSelectionFilter(NXOpen::Selection::SelectionActionClearAndEnableSpecific,maskVec);

设置属性：

std::vector<NXOpen::TaggedObject *> objVec = selectObj->GetSelectedObjects();
if(!objVec.empty()) {
	if (NXOpen::Body *body = dynamic_cast<NXOpen::Body *>(objVec[0])) {//判断是体对象
		NXOpen::NXObject::AttributeInformation info;
		info.Category = Keso::Utf8ToGbk("KesoPartInfo");
		info.Type = NXOpen::NXObject::AttributeTypeString;
		info.Title = Keso::Utf8ToGbk("KesoPartName");//设置工件名称
		info.StringValue = partName->Value();
		body->SetUserAttribute(info, NXOpen::Update::Option::OptionNow);
		body->SetName(partName->Value());//同时设置实体名称

		info.Type = NXOpen::NXObject::AttributeTypeString;
		info.Title = "KesoPproductID";//设置工件编号
		info.StringValue = productID->Value();
		body->SetUserAttribute(info, NXOpen::Update::Option::OptionNow);
	}
}

3、总结

        主要原因还是自己对NX中三维对象的理解不到位，部件导航器中看到的体是特征体对象，而我设置的选择筛选是实体对象，即NXOpen::Body类对应的是实体，而不是特征体对象。
