WebRTC 基础 STUN的工作过程和原理



参考文档：

https://wenku.baidu.com/view/821cf78014791711cc7917a1.html

https://www.cnblogs.com/mlgjb/p/8243690.html

【我们这里只讨论过程，协议细节请参考 https://www.cnblogs.com/mlgjb/p/8243690.html】



我们都知道ipv4中的地址数量是有限，这个限制导致了大量的计算机是位于防火墙或NAT后面的，他们所持有的仅仅是一个内网IP地址。 通常，内网的计算机与外部公网上的计算机交互是没有问题的，但是当你想让2台在不同内网中的计算通信时，问题就来了。 这种通信我们称之为p2p通信，在通信之前我们需要检测他们之间能否进行p2p通信以及如何通信。 这就涉及到了NAT穿透的问题了（NAT Traversal）

最常见的NAT穿透是基于UDP的，例如我们将要研究的STUN。

STUN（Simple Traversal of UDP Through NAT）是一个完整的NAT穿透解决方案，参考 RFC3489

在最新的RFC5389中，STUN被定位成穿透NAT的工具，而不再是一个解决方案，Session Traversal Utilities for NAT.



STUN的工作过程

我们先研究STUN是怎样一步步实现的NAT穿透的，获得一个对STUN的整体的认识。

要研究这个过程，我们先对我们的环境进行一些假设，这样方便进行描述：

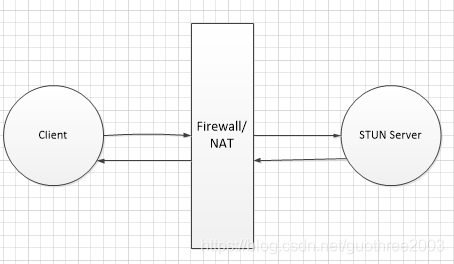

图1

如图1所示，我的客户端位于NAT后面， STUN Server位于公网中。 具体的IP和端口如下：

Client的IP地址和端口号为：     IP_C 和 Port_C

NAT的映射后的IP和端口号为：IP_N 和 Port_N

STUN的IP地址和端口为：        IP_S1  IP_S2 和 Port_S1 Port_S2



STEP1：验证客户端是否在NAT后面

从客户端发送一个UDP包到 IP_S1 + Port_S1， STUN收到后会把 IP_N+Port_N 保存到UDP包中作为对客户端请求的响应。然后把这个响应发送到 IP_N+Port_N。



无论客户端前面的NAT是什么类型，客户端都应该能够收到这个响应。 如果没有收到，要么是STUN Server不存在（或者你写错了地址或端口）， 要么是你的NAT拒绝一切UDP包从外部进入。

当客户端收到响应数据时，我们就能从中得到 IP_N+Port_N， 也就是说我们从这一步能够得到NAT的外网地址和端口号。



拿到NAT的外网地址和端口号后，用其IP和client自身的IP地址进行比较：

如果相同，说明client具有公网地址，它没有在NAT后面。

如果不同，说明client在NAT后面，我们还要进行更多验证。



STEP2：验证我们的NAT是不是 Full Cone NAT

从客户端发送一个UDP包到 IP_S1 + Port_S1，请求Stun Server使用  IP_S2 + Port_S2 对我们的请求进行响应。

如果能收到响应数据： 说明NAT是 Full Cone NAT， 因为NAT来者不拒，不对数据进行任何过滤。

如果未收到响应数据：  我还需要进一步验证NAT的类型



STEP3：验证我们的NAT是对称NAT还是Cone NAT

从客户端发送一个UDP包到 IP_S2 + Port_S2, STUN收到后会把 IP_N+Port_N 保存到UDP包中作为对客户端请求的响应。然后把这个响应发送到 IP_N+Port_N。

这个测试中，我们关心的是UPD包中的数据， 如果包中的 Port_N 与 STEP1中的 Port_N是相同的，那么我们就可以肯定，这是个一个Cone NAT，如果不同那么就说明是个对称NAT，Stun Server无法解决这类NAT穿透问题~~



STEP4：区分 Restict Cone NAT 和 Port Restrict Cone NAT

从客户端发送一个UDP包到 IP_S1 + Port_S1, 要求 Stun Server 用 IP_S1 + Port_S2 返回响应给client。

如果client能收到：说明是 Restrict Cone NAT

如果收不到： 说明时 Port Restrict Cone NAT



到此，整个过程就结束了，除了对称NAT外，我们都能得到NAT的外网IP和端口，以及NAT的类型。

对称NAT的穿透方法将在下一篇中研究-----TURN
