嵌入式 - MLX81325简单介绍

MLX81325 Basic Info

1，项目的芯片使用MLX81325

2，拿到板子，看外观。一共32个pin，每一边8个。

     Package data QFN32 (5x5 mm, 32 leads)

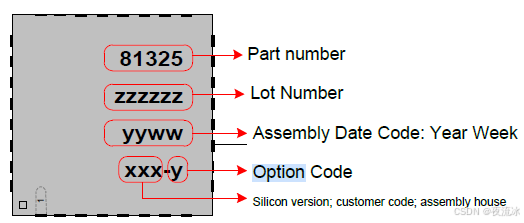

3，根据Datasheet上的Marking instruction，

拍摄实际芯片照片查看：

81325

S79579 / S78877

2322 / 2320

BMA-0

图片实例：

这里的Option Code是Bond option。

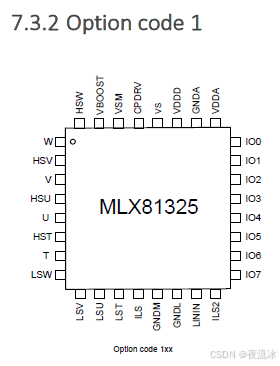

0: Pin 16=LINOUT; 1: Pin 16=ILS2。

一种芯片两种供货型号，第16pin定义不同。

4，"BMA-0"表示芯片类型是Option code 0，也可以根据项目原理图来看。Option code 0，Pin 16是 LINOUT，不是ILS2.

Pin 从1开始计数，逆时针，原点位置，开头的一边是第1pin。

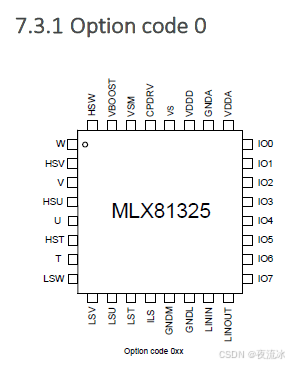

Pin Out图如下：



5, 主要参数

工作电压范围：5.5 ~ 28V
工作最大电流：125mA
工作环境温度：-40 ~ 150°C
3.3V端子可输出最大电压：3.6V
1.8V端子可输出最大电压：1.95V

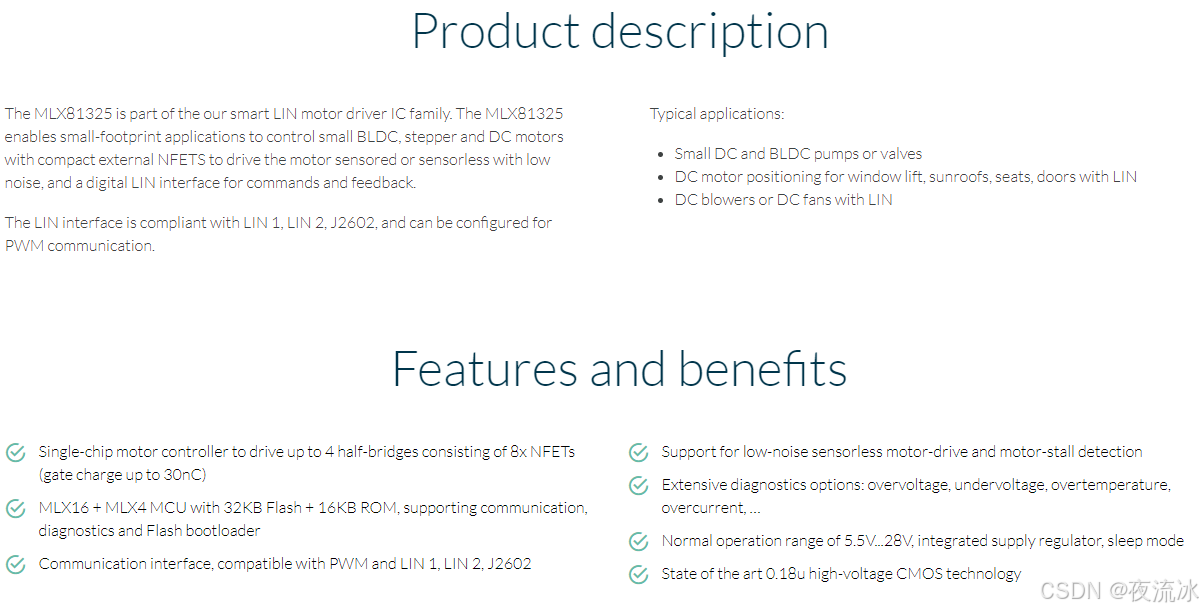

6，详细介绍
 Smart LIN driver IC for small motors <100W (MLX81325) I Melexis
