MQTT报文交互分析

实验介绍

Mosquitto 是一个开源的轻量级的MQTT broker， 各种平台都支持， 本实验旨在熟悉MQTT客户端（发布者，订阅者）跟服务器（Broker）之间的交互，

以加深对MQTT 三个角色之间信息交互的理解

实验环境搭建

实验需要一台服务器和一部手机。 笔者使用的是MACbook pro 和一台苹果手机。 MAC需要安装最新版本的抓包软件Wireshark

实验步骤

• 1 安装Mosquitto   使用brew 在MAC上安装 mosquitto

 安装命令为：

 brew install mosquitto

启动：

brew services start mosquitto



• 2  手机安装MQTT工具，推荐 MQTTool
•



• 3  打开Wireshark , 过滤器使用 mqtt

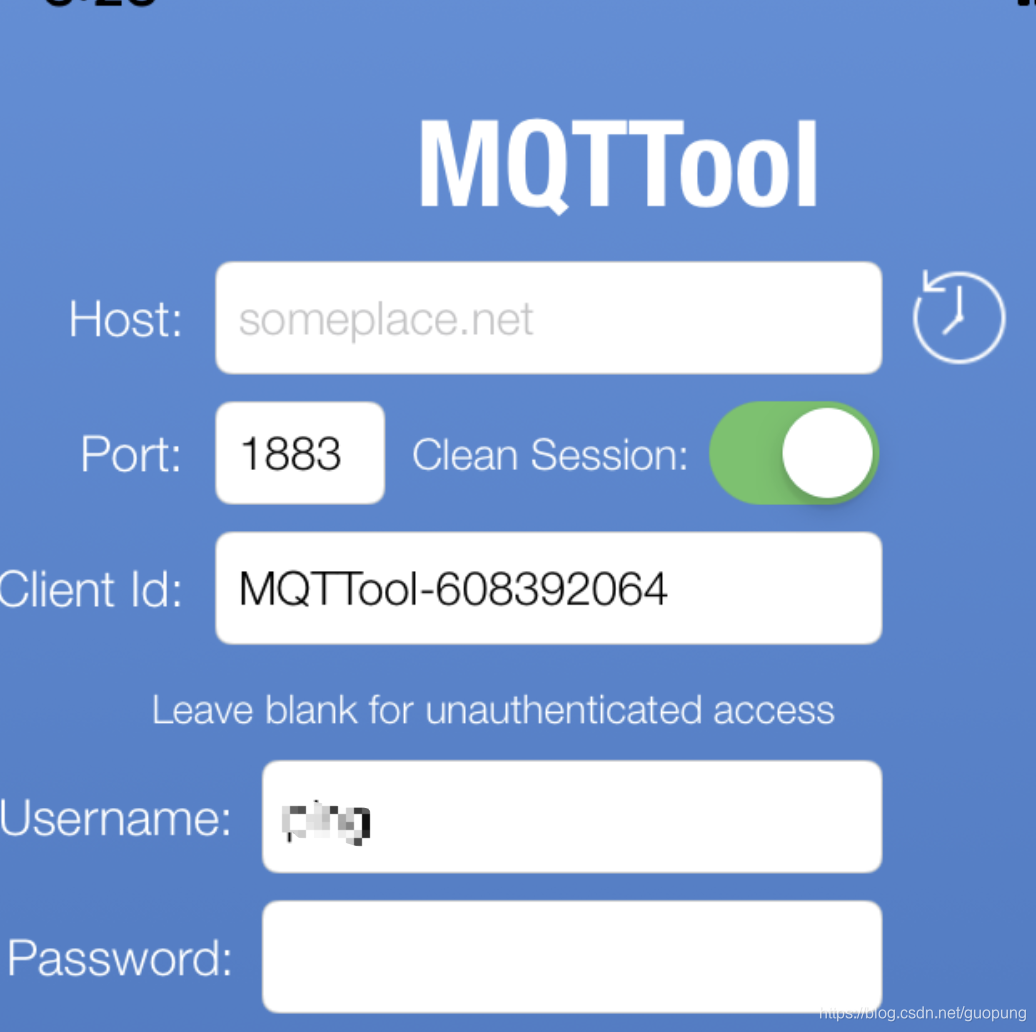

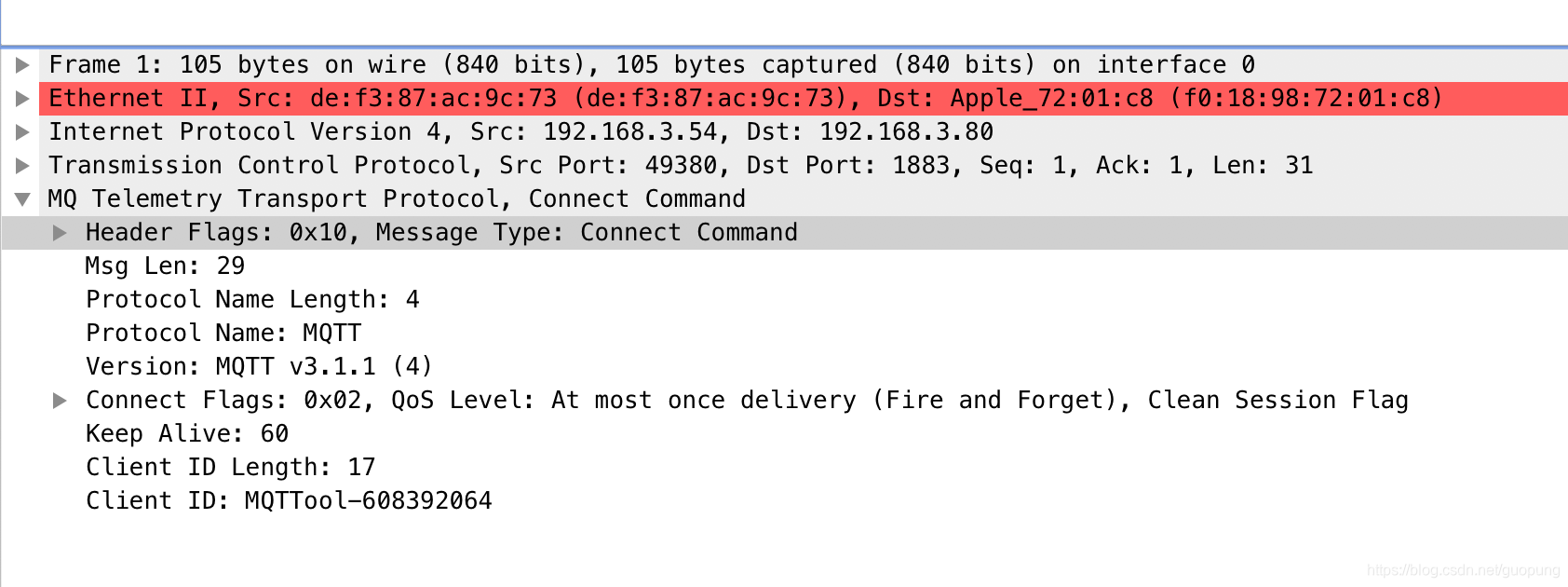

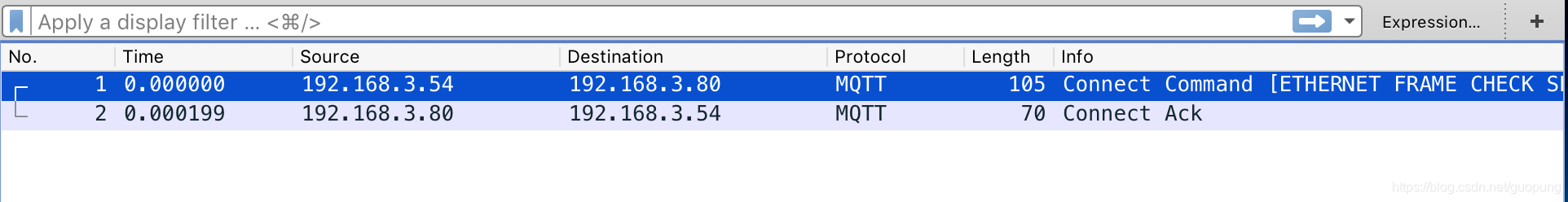

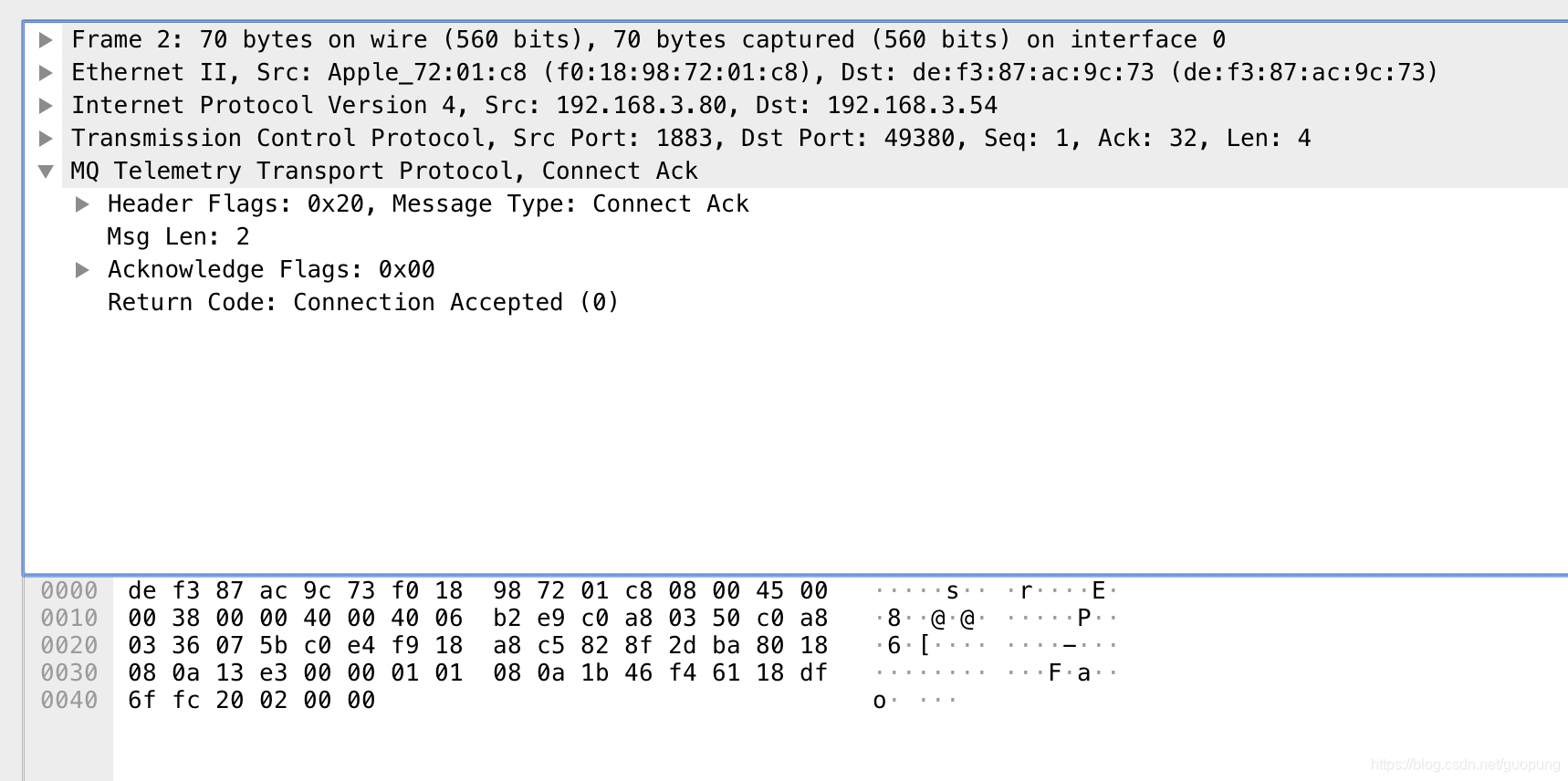

• 4  确保服务器MAC和电脑在同一个局域网内， 在MQTTool 输入正确的地址， 然后点击Connect , 抓取连接的过程报文



• 5 抓取Disconnet 报文

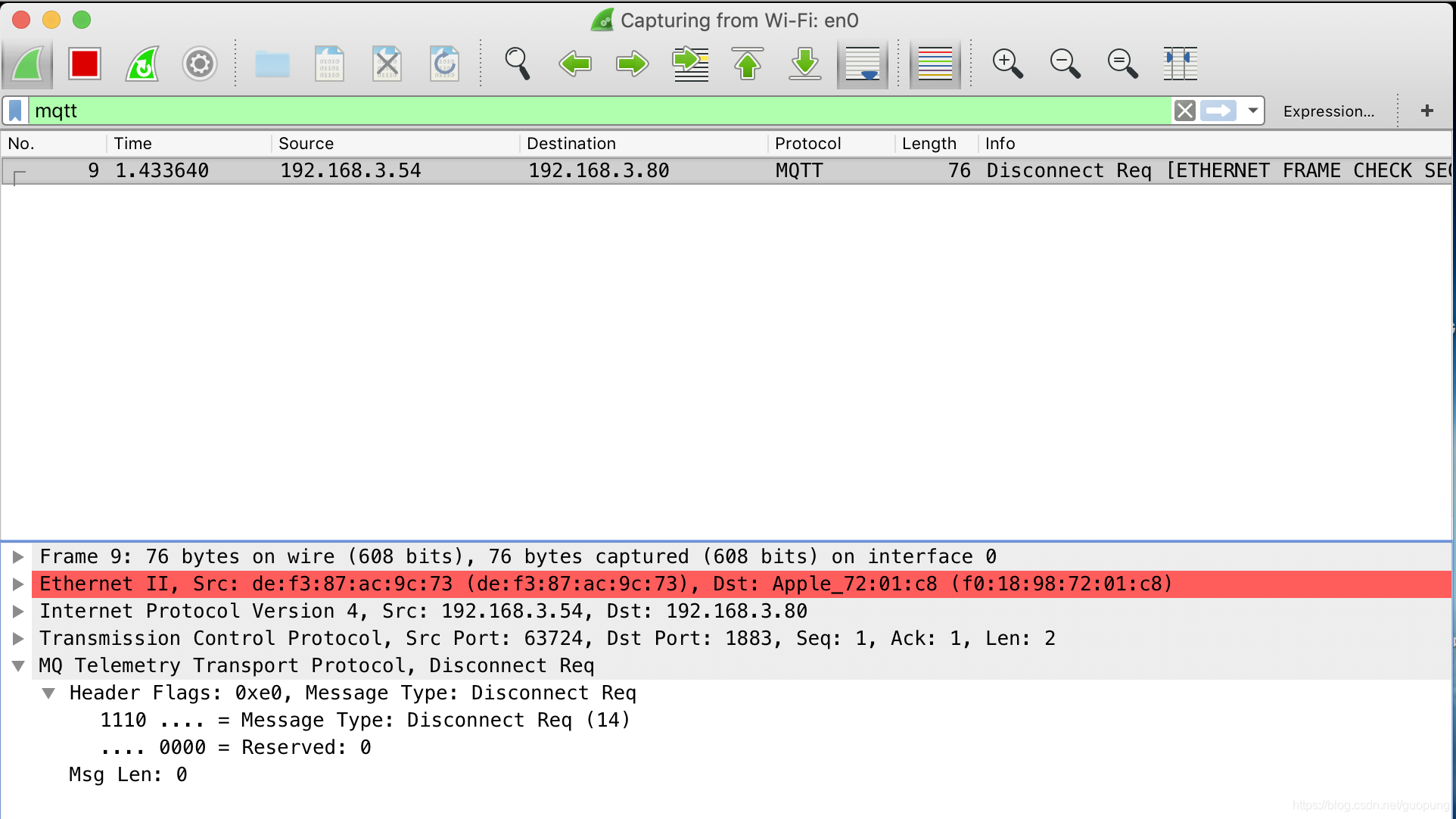

Disconnect只有客户端发一个Disconnect Req 报文，无ACK



• 6 抓取发布主题报文

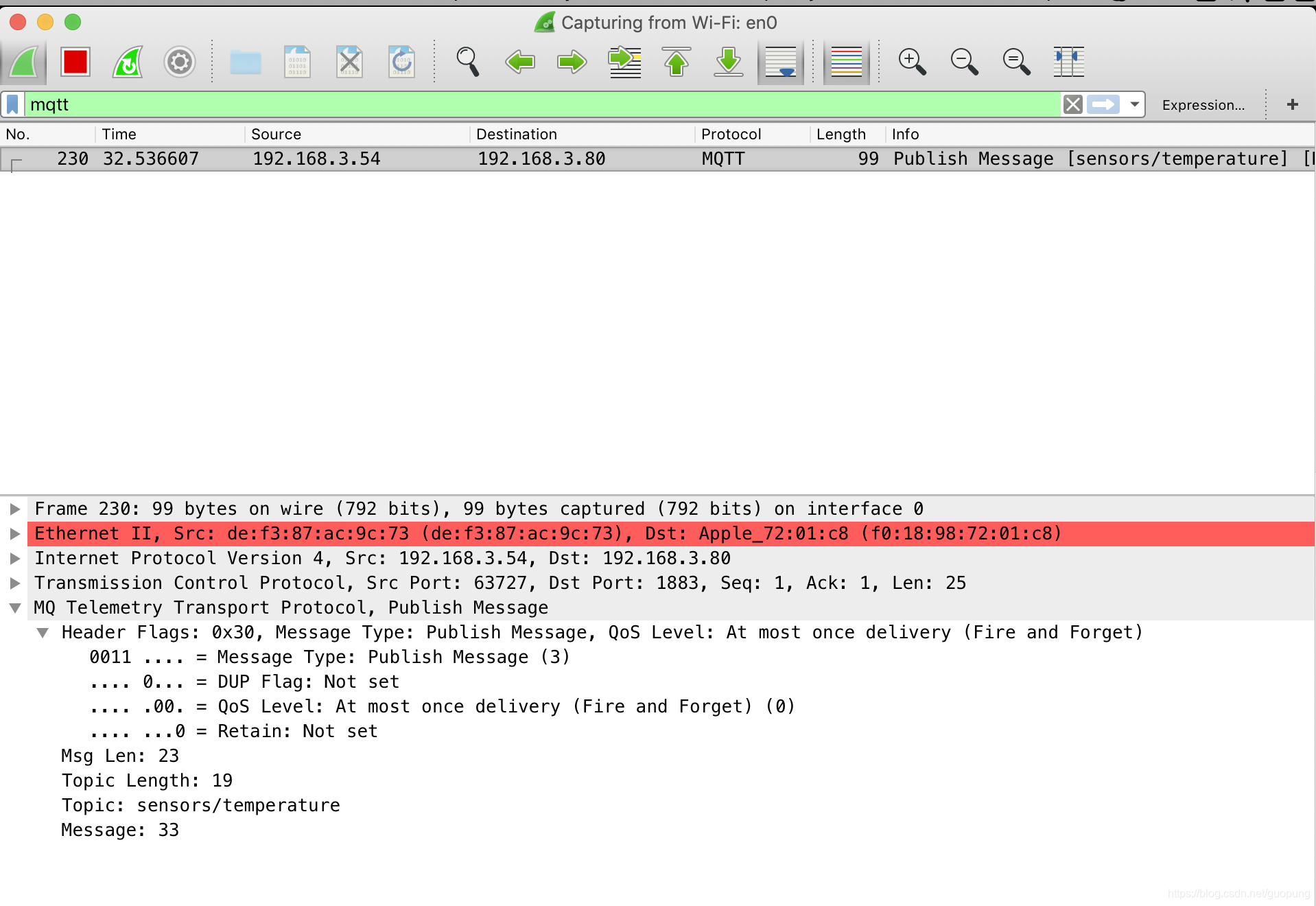

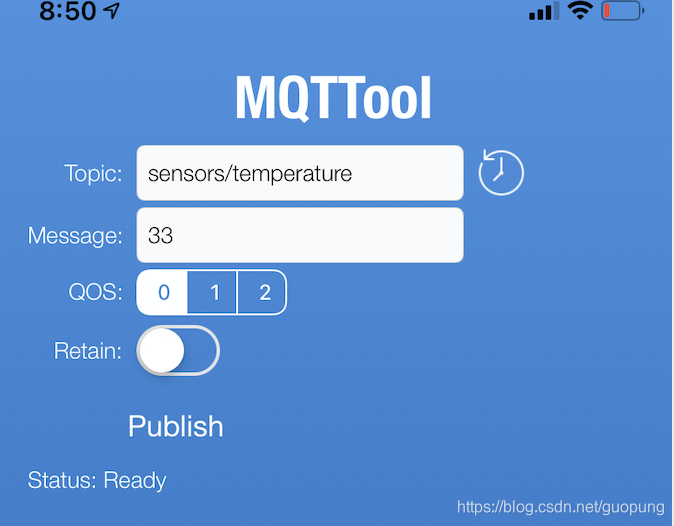

从MQTTool 发布主题



• 7  抓取订阅报文

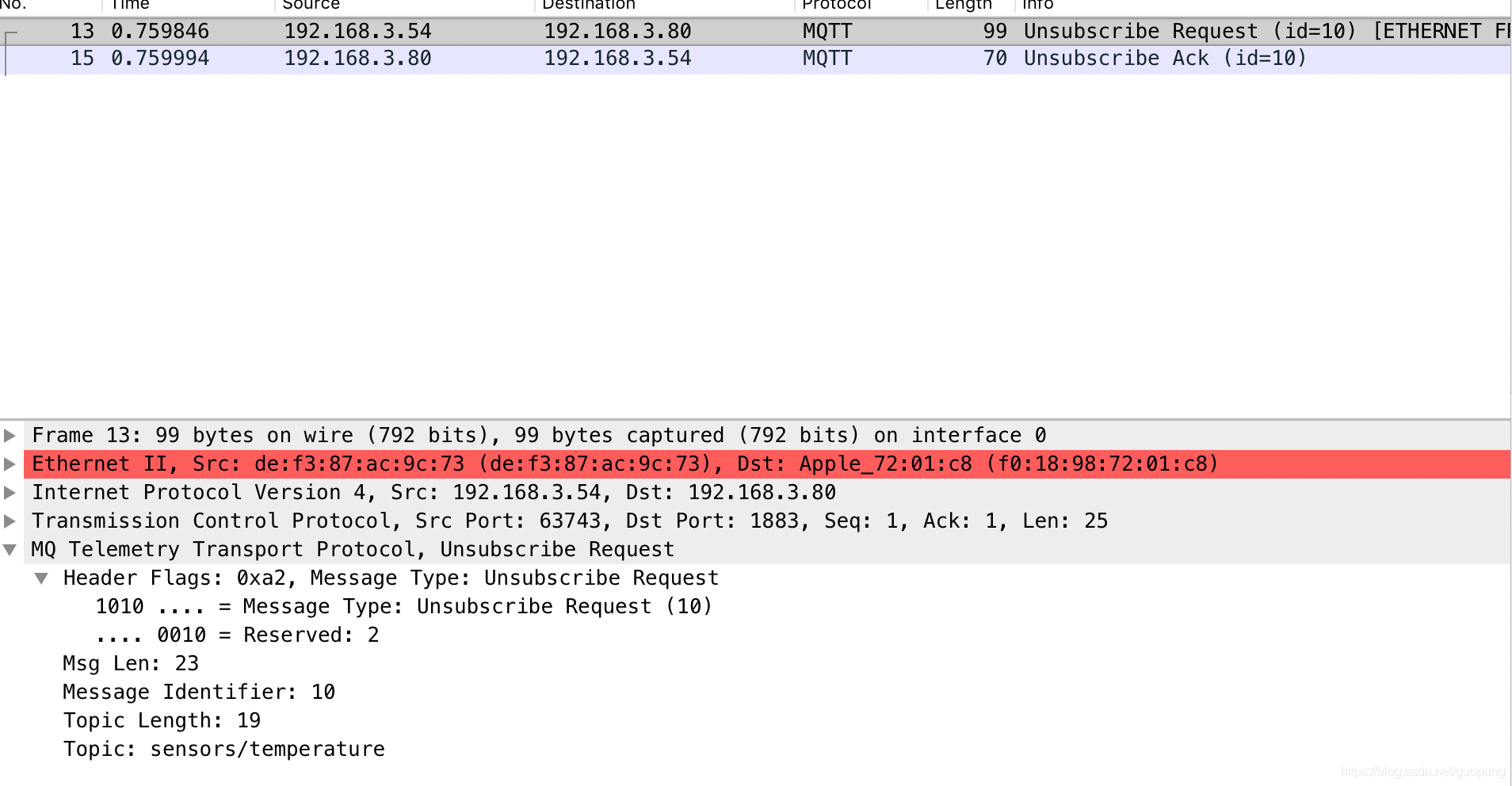

• 8  取消订阅报文



• 9   Broker转发已订阅消息

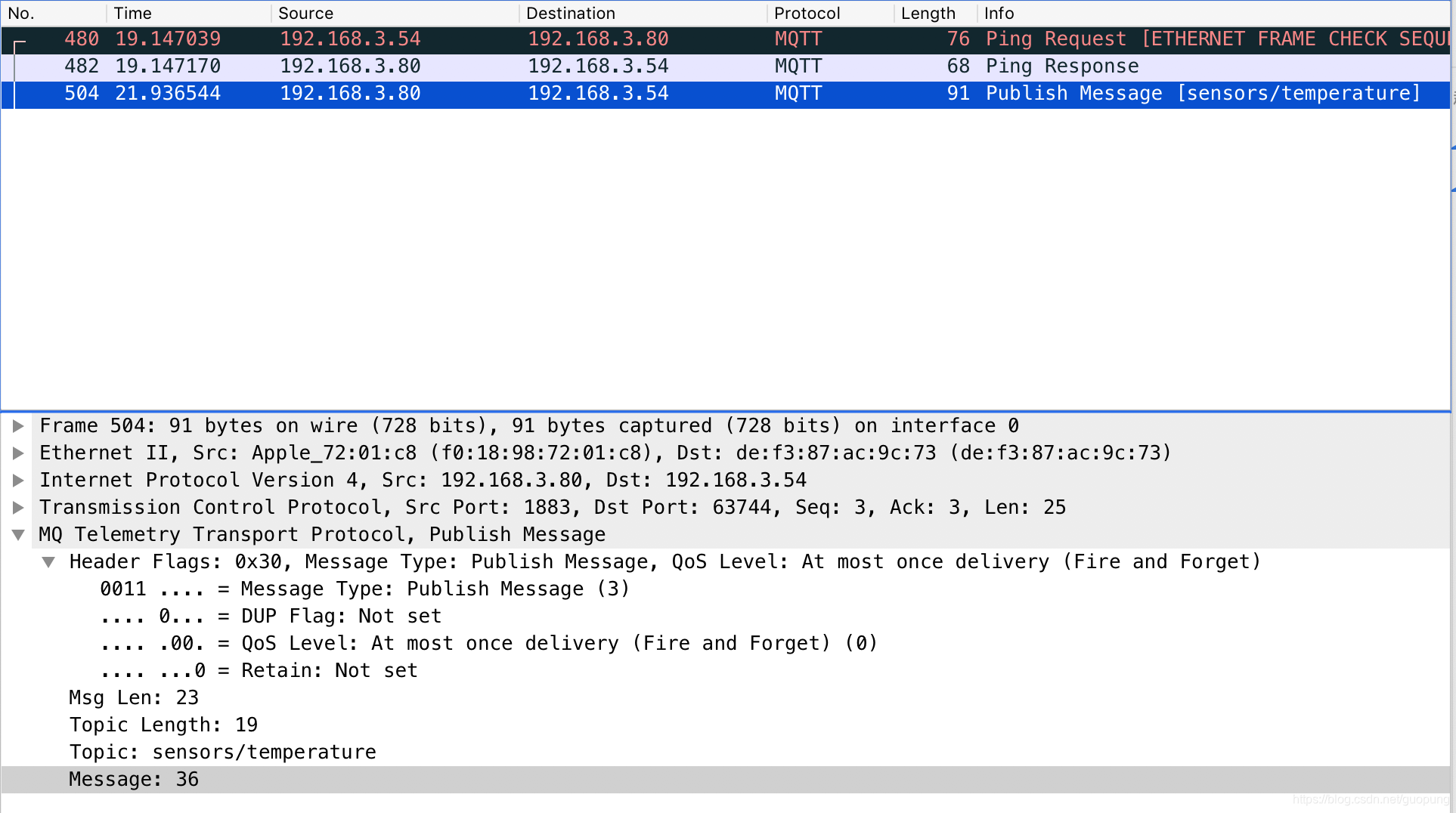

 在MAC上用下面命令发布消息，然后抓包,可见Broker 是以单播的方式给订阅用户传送消息。

mosquitto_pub -t sensors/temperature -m 36
