网络协议— rtcp字段含义和计算方法

RTCP包括五种数据包类型（RFC3550 Page69）：

abbrev. name                 value(该值RTCP头格式中的PT类型字段)

   SR      sender report          200

   RR      receiver report        201

   SDES    source description     202

   BYE     goodbye                203

   APP      application-defined    204

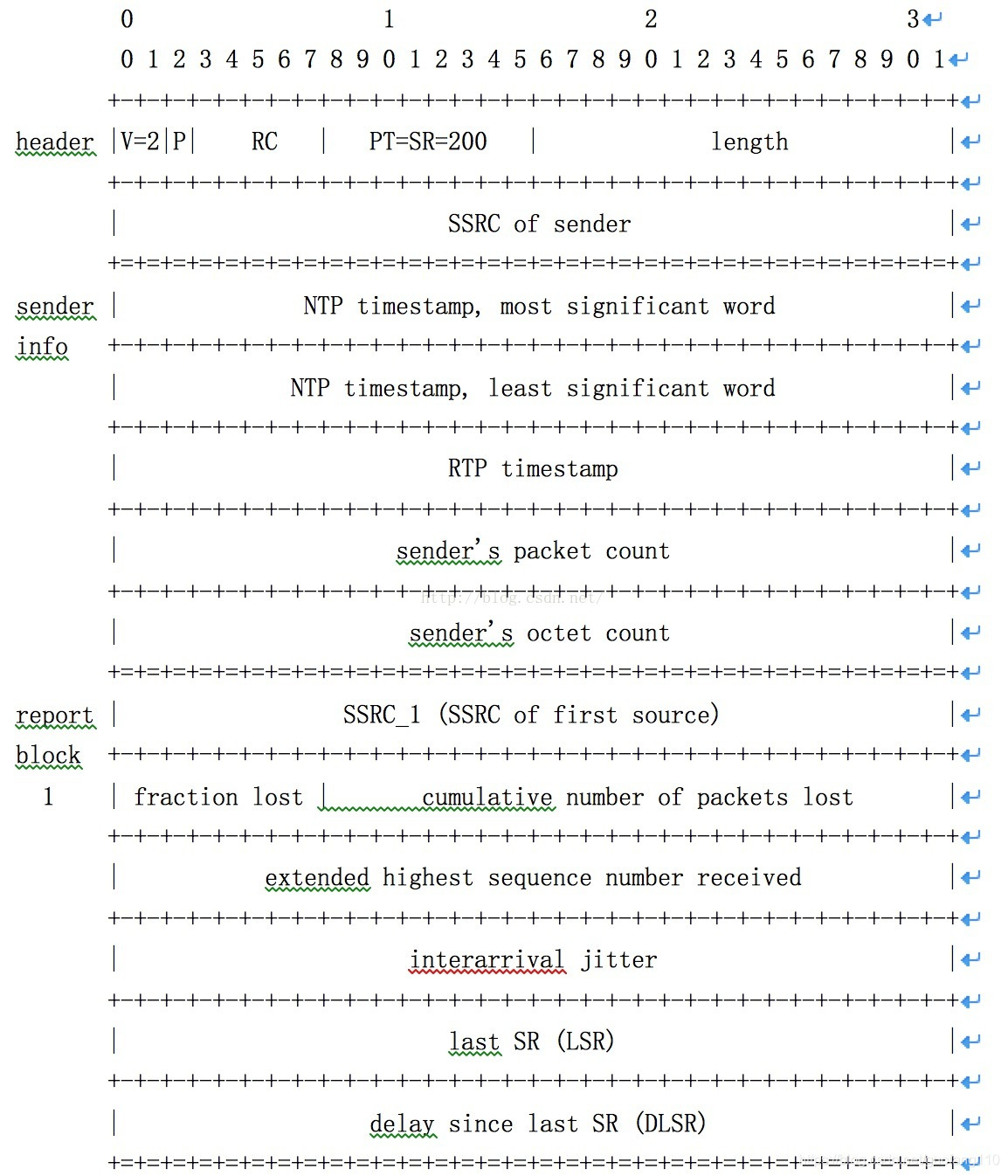

RTCP报文格式如下（RFC3550 Page35）：

下面解释几个难懂的字段：

NTP
Ntp把当前时间（自1970.1.1以来的秒数）分为整数部分N和小数部分X

Ntp高位＝整数部分N＋2208988800UL （其中2208988800UL表示自1900.1.1到1970.1.1的秒数）

Ntp低位＝小数部分X* 4294967296 (其中4294967296为2^32)



RTP时间戳
以sample为单位，如音频8000HZ，一个packet为20ms，则两个rtp时间戳的间隔为160.

从rtp时间戳换算成ms的公式为：

rtp时间戳*1000／samplerate。



Jitter
设接收到两个rtp包的时间间隔，换算成以sample为单位。(Rj - Ri)

两个rtp包中rtp时间戳间隔为：(Sj - Si)

则该次jitter为D(i,j) = (Rj - Ri) - (Sj - Si)

总的jitter值取平均，计算公式为：J(i) = J(i-1) + (|D(i-1,i)| - J(i-1))/16



rtcp中jitter值以sample为单位，换算成ms的公式为：jitter*1000／samplerate

LSR
取自上一个接收到的SR包中的ntp值，取值公式为：

ntp_msw&0xffff + ntp_lsw>>16 （取ntp_msw的低16位和ntp_lsw的高16位）



DLSR
从接收到上一个SR包到发送此接收报告块之间的延时,以1/65536秒为单位.



根据LSR和DLSR计算RTT

设接收到该报告块的时间为A，A的计算公式同NTP，并取msw的低16位和lsw的高16位。

RTT＝（A－LSR－DLSR）>>16

该公式计算出的RTT以秒为单位
