         最近师兄交给我一个项目,虽说刚学嵌入式起步,但上手一个项目怎说都是最好的快速学习方式。因为刚了解ch376s管理U盘的数据,所以先是看了ch376s的数据手册。那我就把数据手册直接放上来吧。。。。

     1、概述
CH376 是文件管理控制芯片,用于单片机系统读写 U 盘或者 SD 卡中的文件。
CH376 支持 USB 设备方式和 USB 主机方式,并且内置了 USB 通讯协议的基本固件,内置了处理
Mass-Storage 海量存储设备的专用通讯协议的固件,内置了 SD 卡的通讯接口固件,内置了 FAT16 和
FAT32 以及 FAT12 文件系统的管理固件,支持常用的 USB 存储设备(包括 U 盘/USB 硬盘/USB 闪存盘
/USB 读卡器)和 SD 卡(包括标准容量 SD 卡和高容量 HC-SD 卡以及协议兼容的 MMC 卡和 TF 卡)。
CH376 支持三种通讯接口:8 位并口、SPI 接口或者异步串口,单片机/DSP/MCU/MPU 等控制器可
以通过上述任何一种通讯接口控制 CH376 芯片,存取 U 盘或者 SD 卡中的文件或者与计算机通讯。
CH376 的 USB 设备方式与 CH372 芯片完全兼容,CH376 的 USB 主机方式与 CH375 芯片基本兼容。

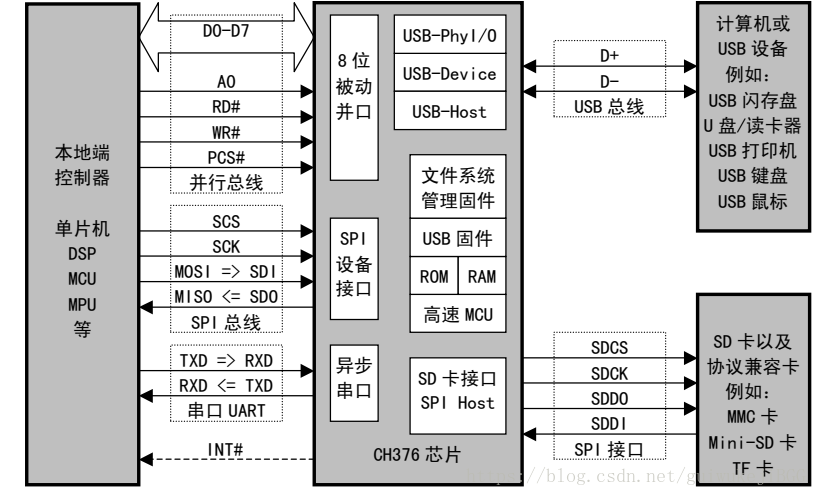

下图为 CH376 的应用框图。


2、特点
● 支持 1.5Mbps 低速和 12Mbps 全速 USB 通讯,兼容 USB V2.0,外围元器件只需要晶体和电容。
● 支持 USB-HOST 主机接口和 USB-DEVICE 设备接口,支持动态切换主机方式与设备方式。
● 支持 USB 设备的控制传输、批量传输、中断传输。
● 自动检测 USB 设备的连接和断开,提供设
