安全策略实验

安全策略实验

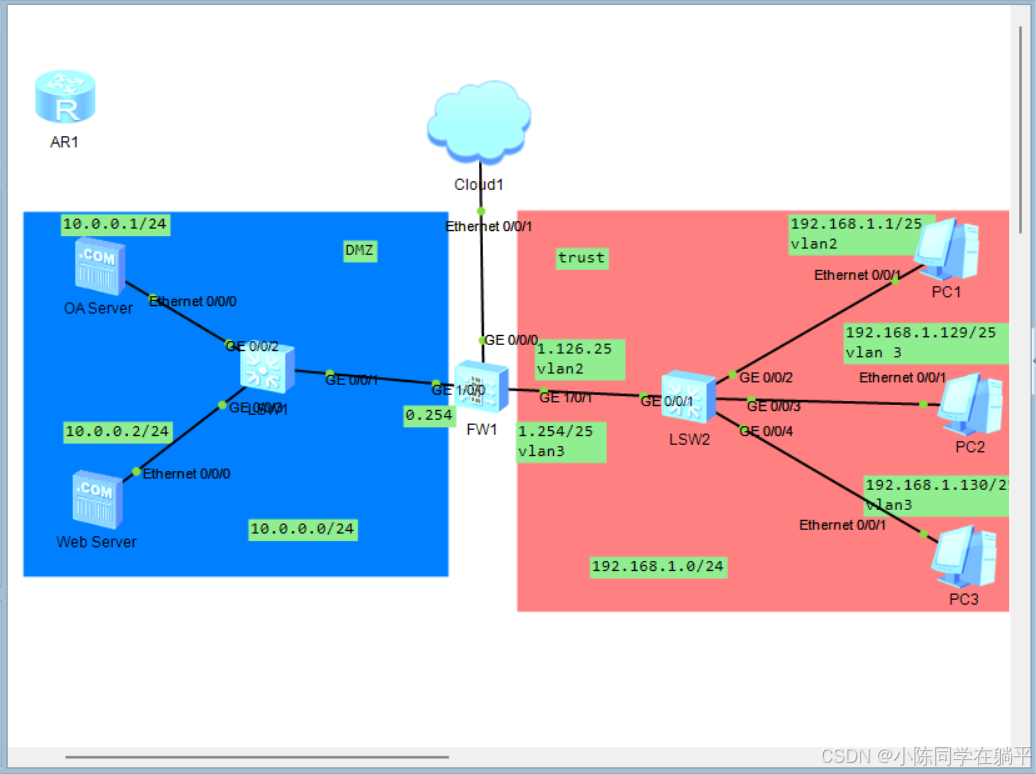

需求

1、VLAN 2属于办公区VLAN3属于生产区
2、办公区PC在工作日时间(周一至周五,早8到晚6)可以正常访问OA Server,其他时间不允许
3、办公区PC可以在任意时刻访问Web Server
4、生产区Pc可以在任意时刻访问OA Server,但是不能访问Web Server
5、特例:生产区PC3可以在每周一早10到早11访问web Server,用来更新企业最新产品信息

需求分析

1. VLAN划分

• VLAN 2：办公区
• VLAN 3：生产区

2. 办公区PC的访问控制

• OA Server访问：
  • 允许访问时间：工作日（周一至周五）的早8点到晚6点。
  • 其他时间不允许访问。
• Web Server访问：
  • 允许任意时间访问。

3. 生产区PC的访问控制

• OA Server访问：
  • 允许任意时间访问。
• Web Server访问：
  • 不允许访问。
  • 特例：生产区PC3可以在每周一早10点到早11点访问Web Server。

4. 特例访问控制

• 生产区PC3：
  • 允许访问Web Server的时间：每周一早10点到早11点。

配置ip地址

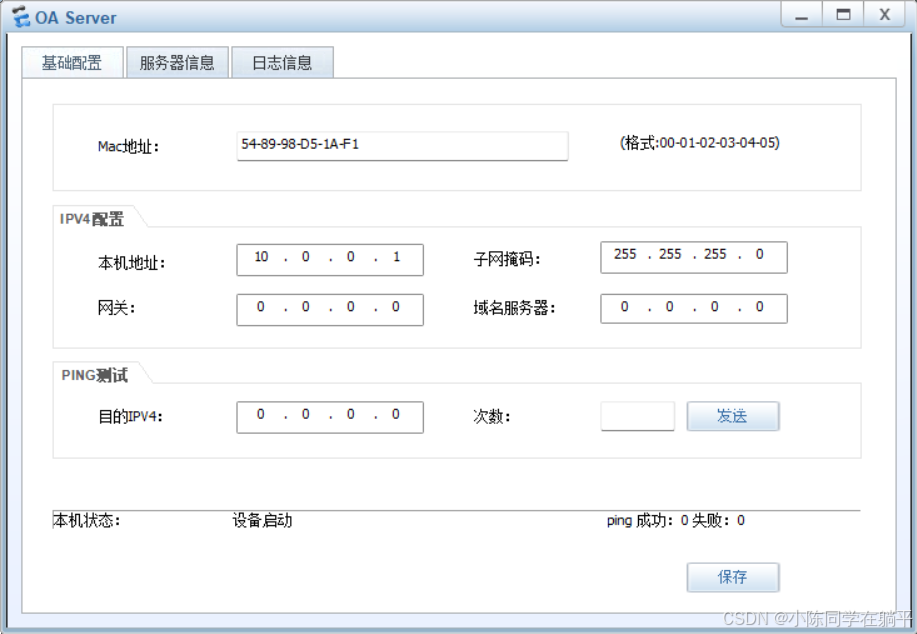

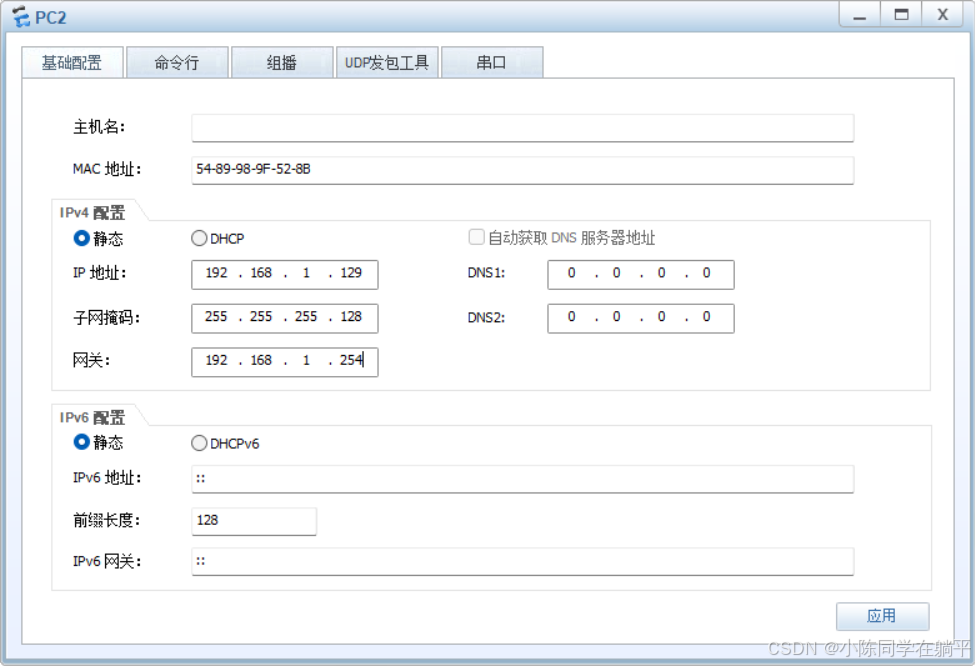

1. 手动配置ip地址


2. sw2配置：
   [sw2]vlan 2
   [sw2]vlan 3
   access和trunk接口配置
   [sw2]interface GigabitEthernet 0/0/1
   [sw2-GigabitEthernet0/0/1]port link-type trunk
   [sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
   [sw2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
   [sw2-GigabitEthernet0/0/2]port link-type access
   [sw2-GigabitEthernet0/0/2]port default vlan 2
   [sw2-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3
   [sw2-GigabitEthernet0/0/3]port link-type access
   [sw2-GigabitEthernet0/0/3]port default vlan 3
   [sw2-GigabitEthernet0/0/3]interface GigabitEthernet 0/0/4
   [sw2-GigabitEthernet0/0/4]port link-type access
   [sw2-GigabitEthernet0/0/4]port default vlan 3

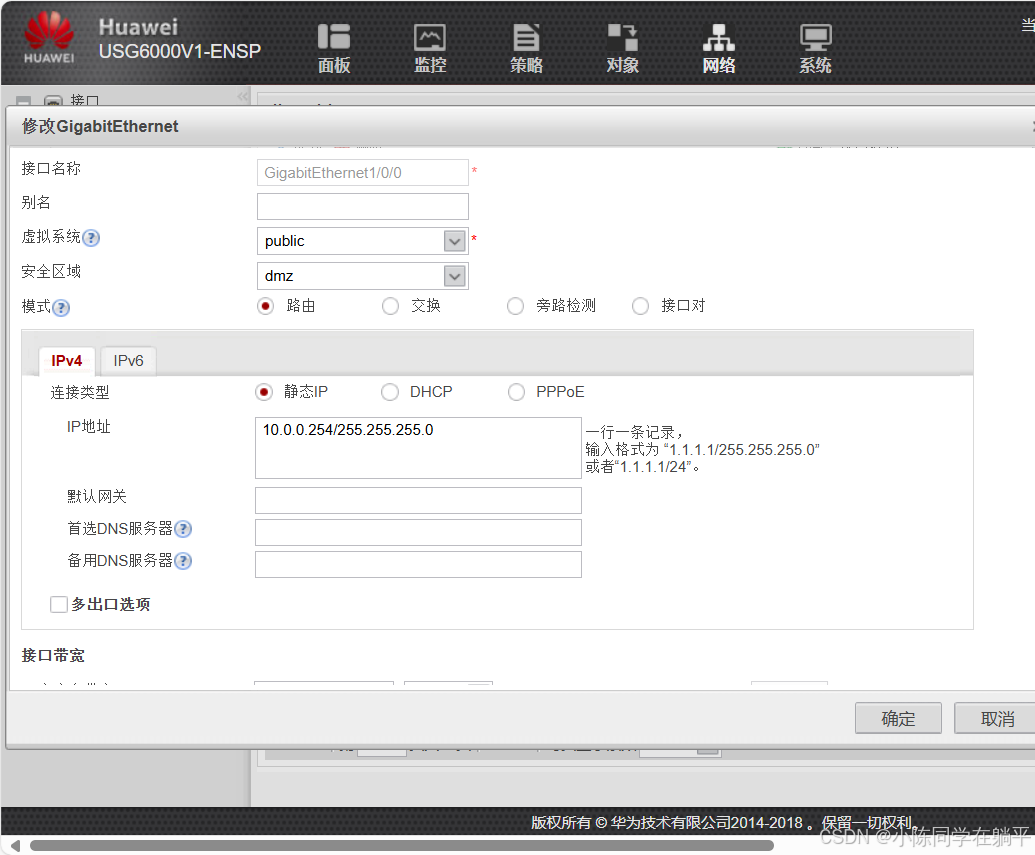

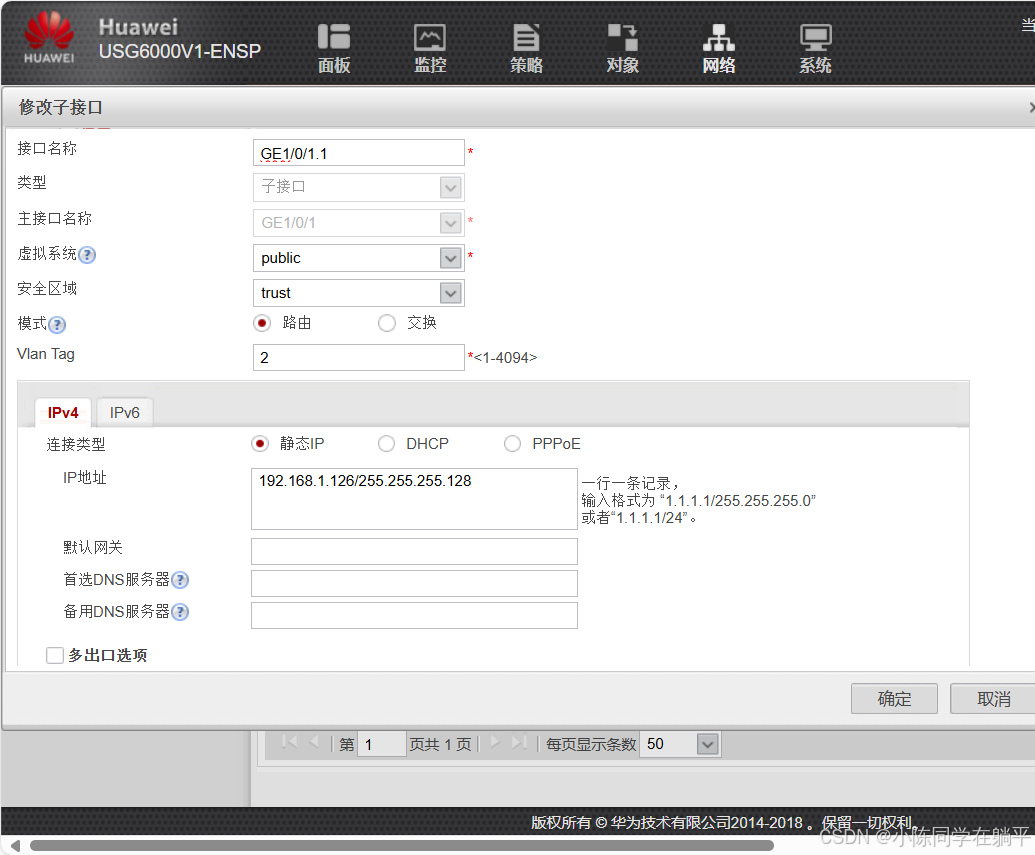

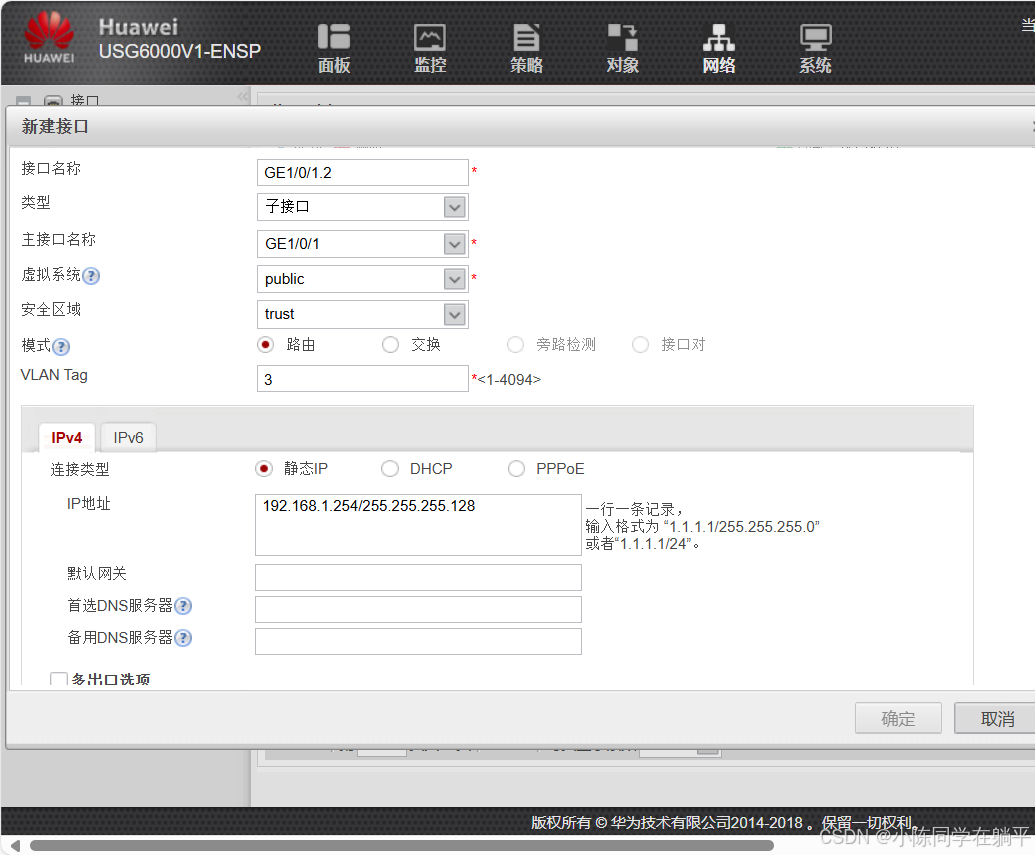

3. 接口配置


开启1/0/1.1和1/0/1.2的ping功能

[FW]int g1/0/1.1
[FW-GigabitEthernet1/0/1.1]service-manage ping permit
[FW-GigabitEthernet1/0/1.1]int g1/0/1.2
[FW-GigabitEthernet1/0/1.2]service-manage ping permit

4. 设置安全策略
   办公区pc在工作日时间（星期1-5，早8-晚6）可以正常访问oa区其他时间不允许

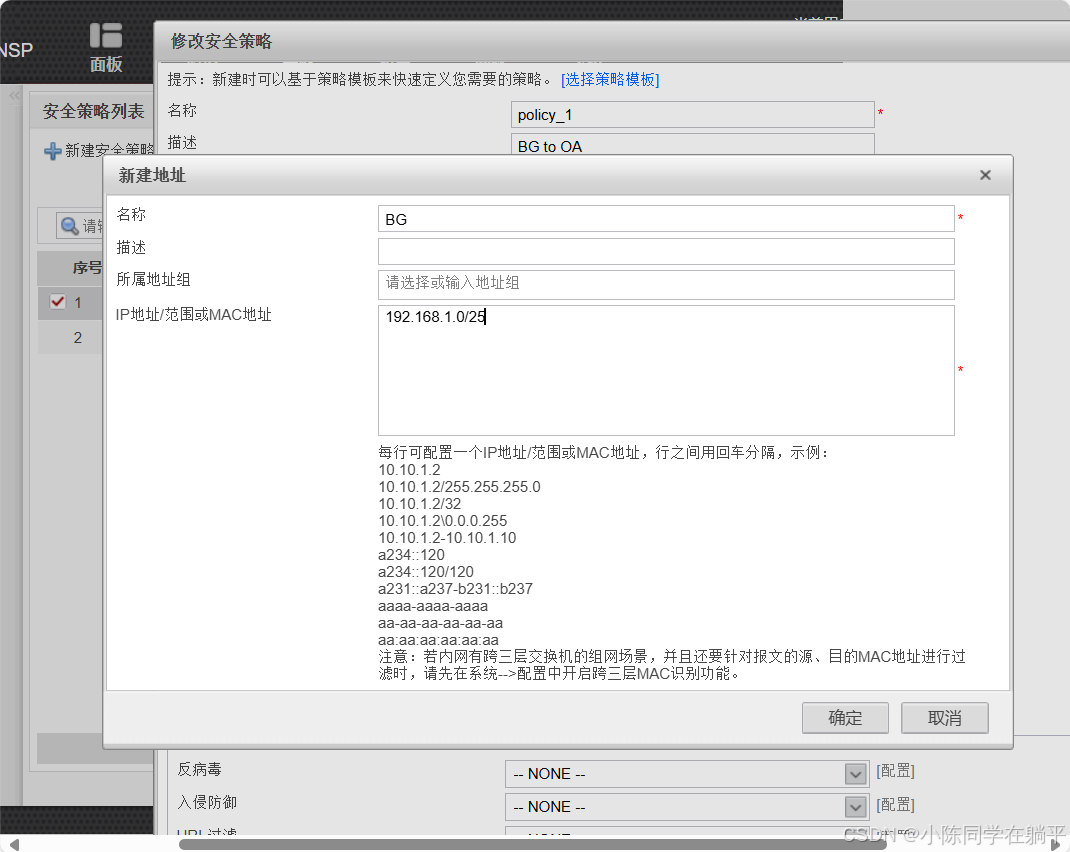

   新建地址

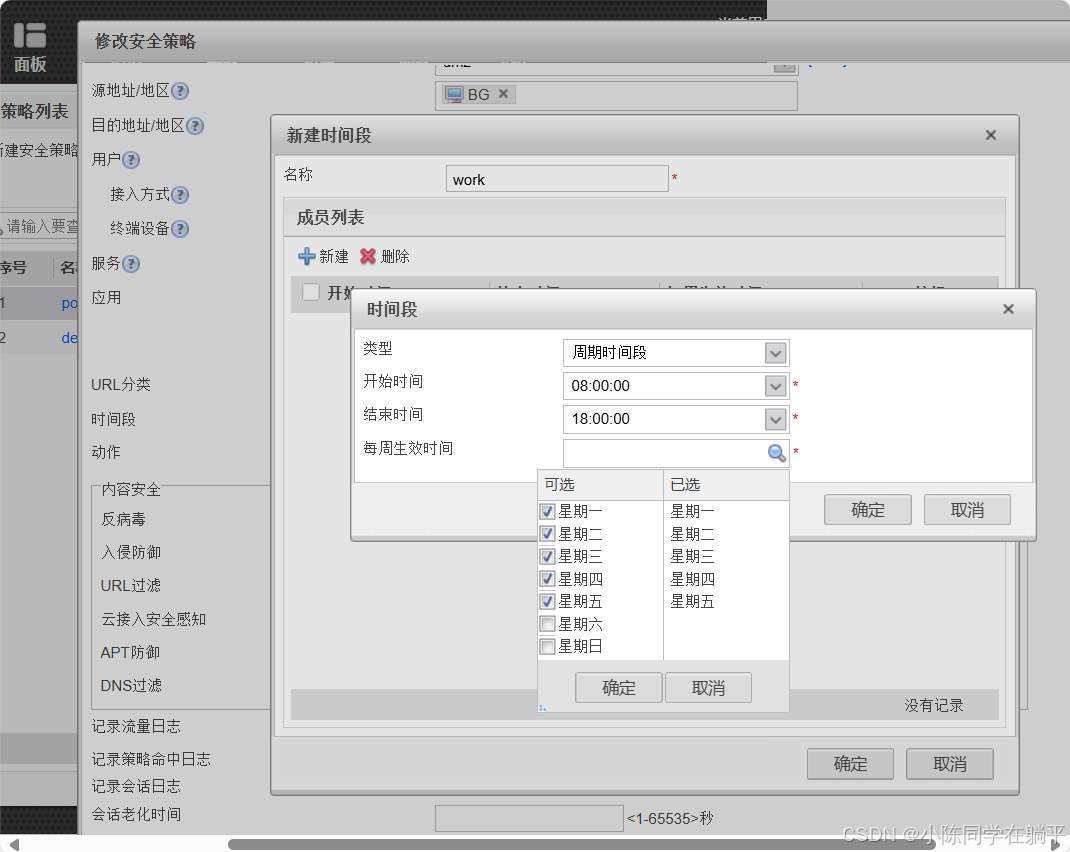

   work时间段：

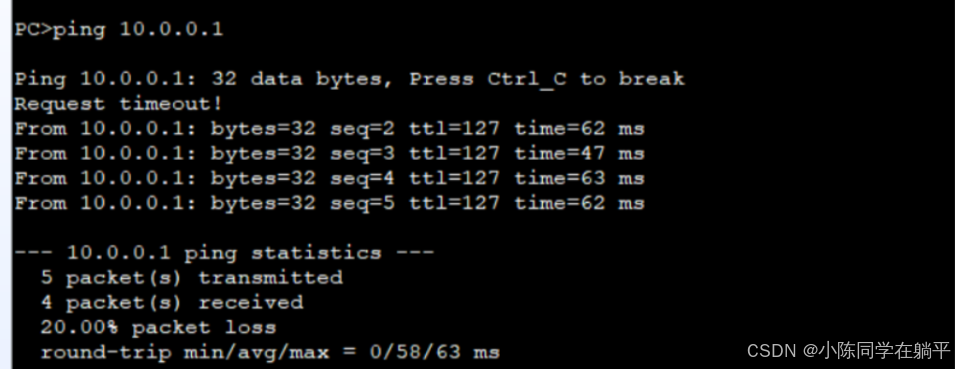

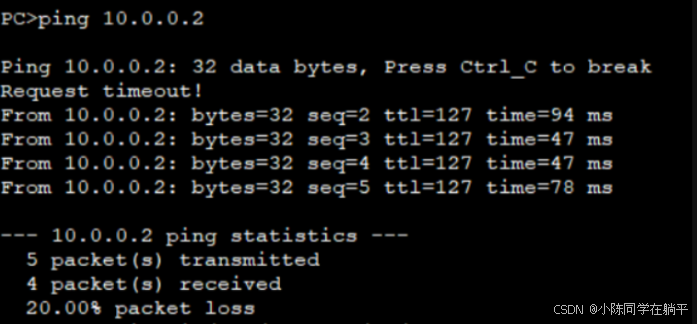

测试：

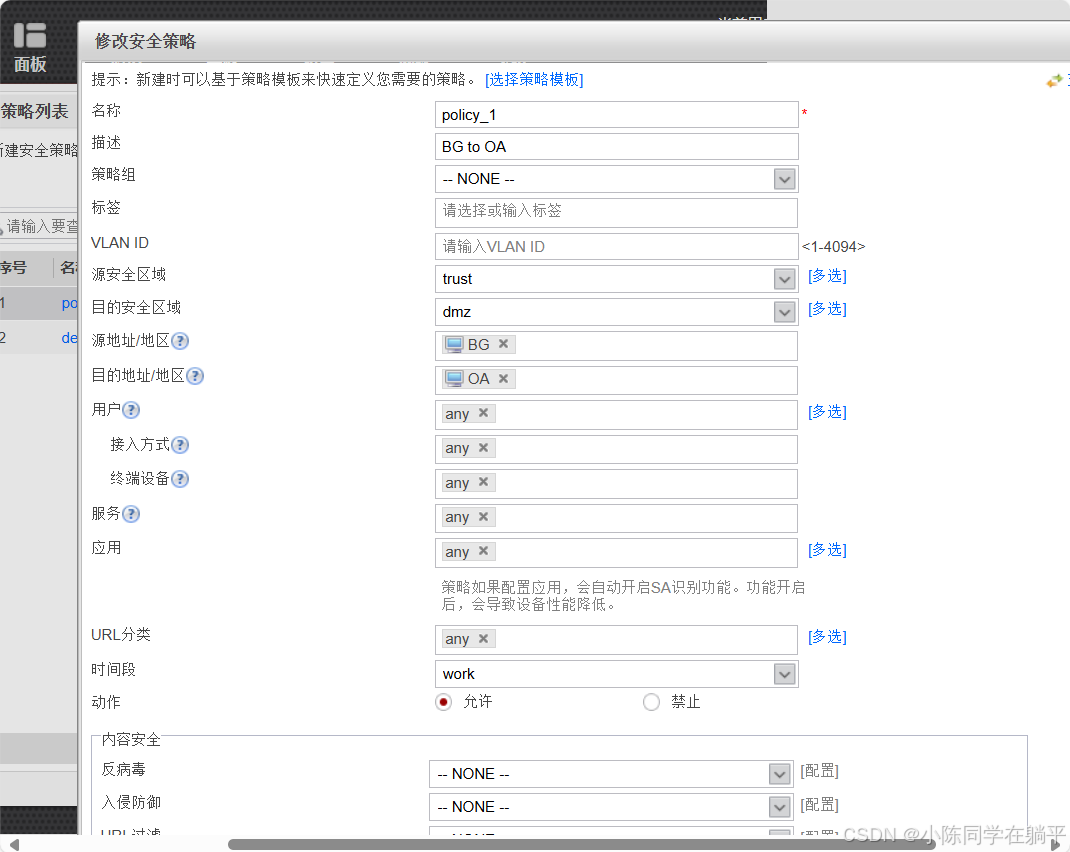

新建安全策略

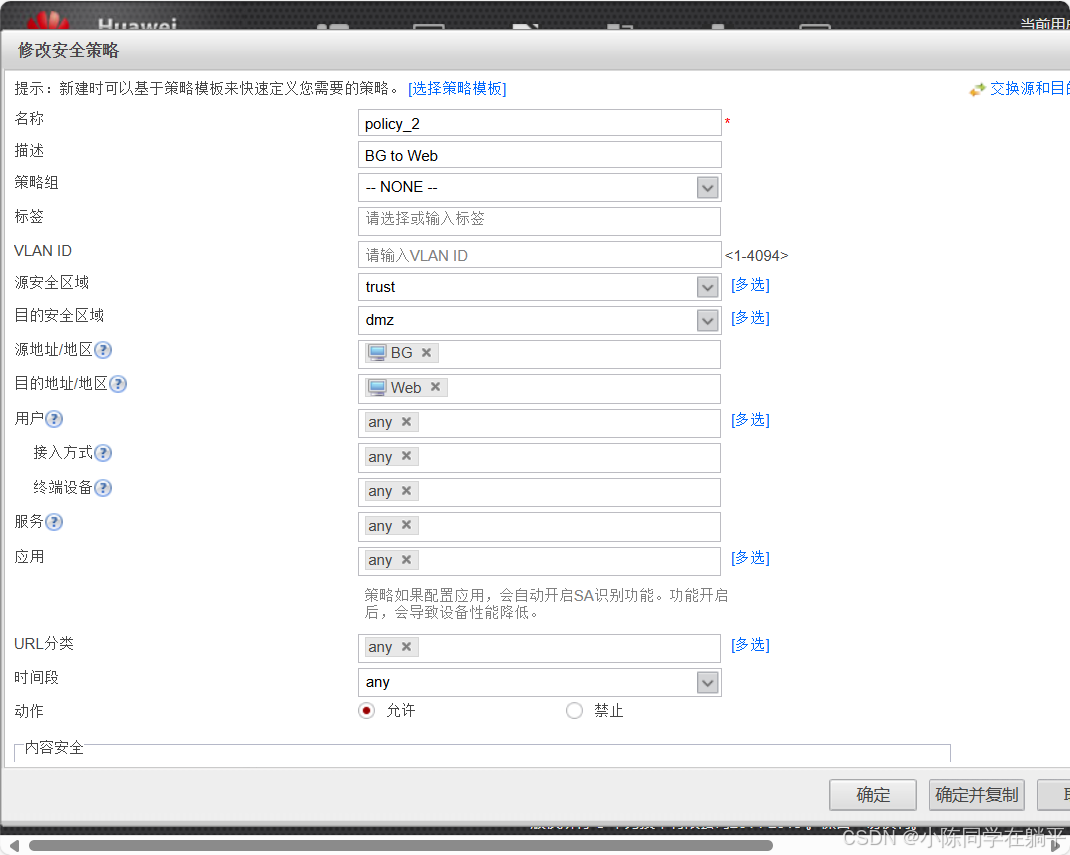

办公区pc可以任意时刻访问web区

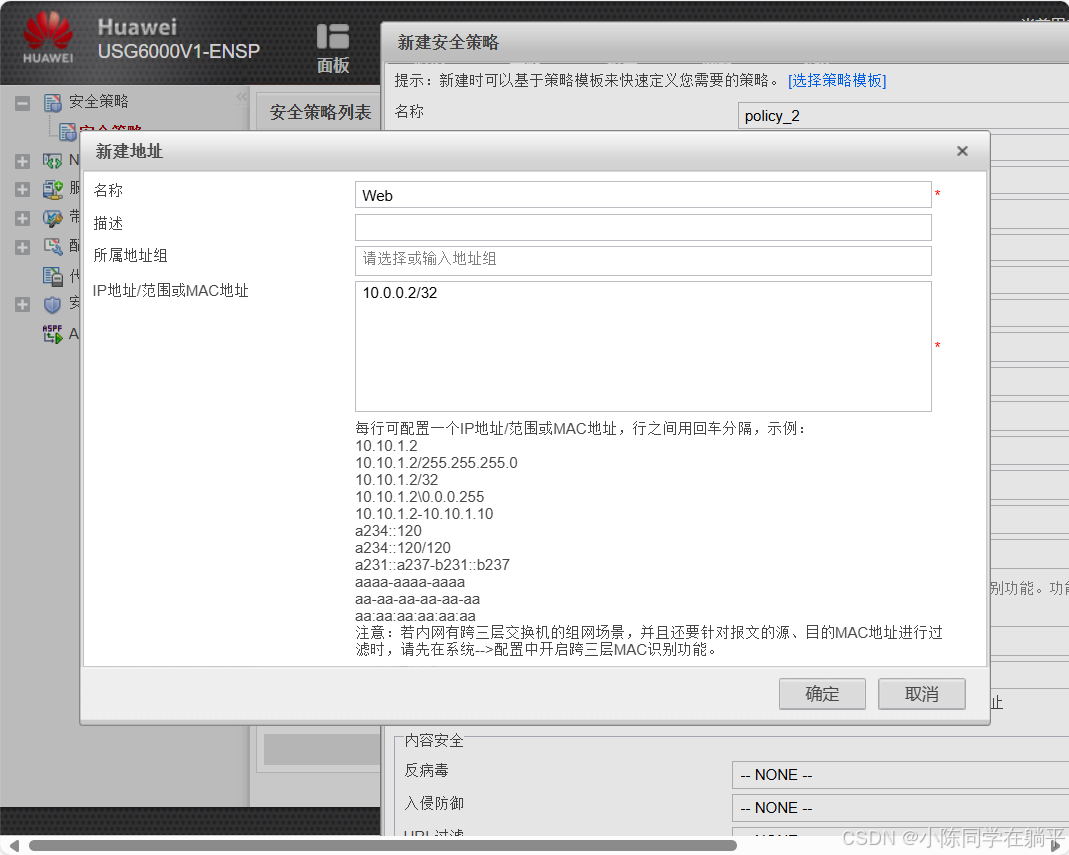

Web地址:

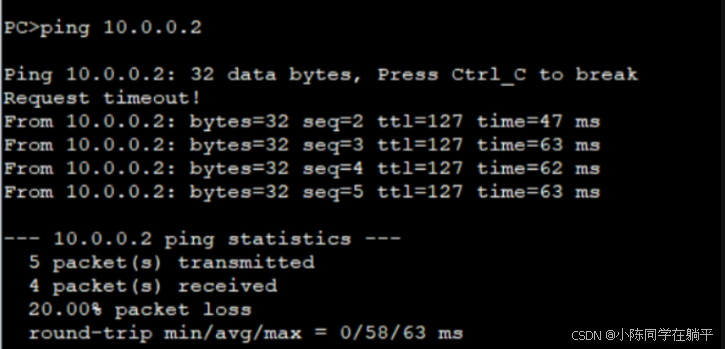

测试：

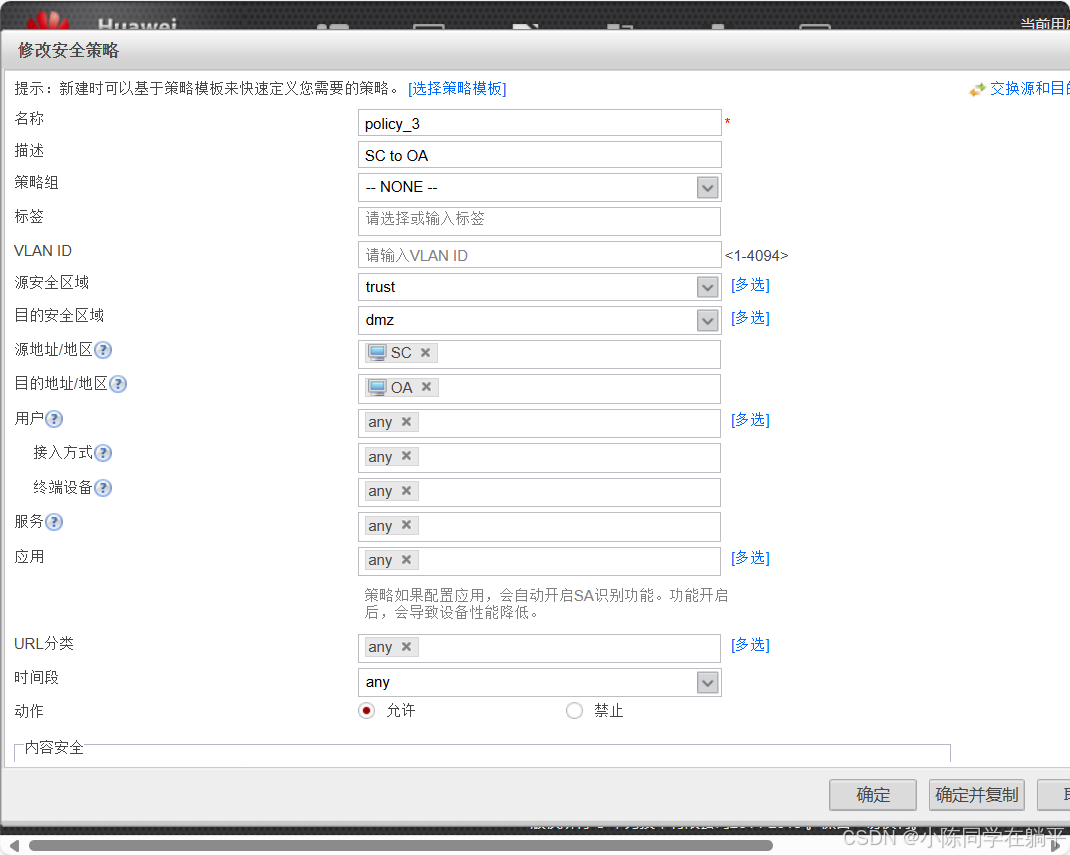

生产区pc可以任意时刻访问OA，但是不能访问Web

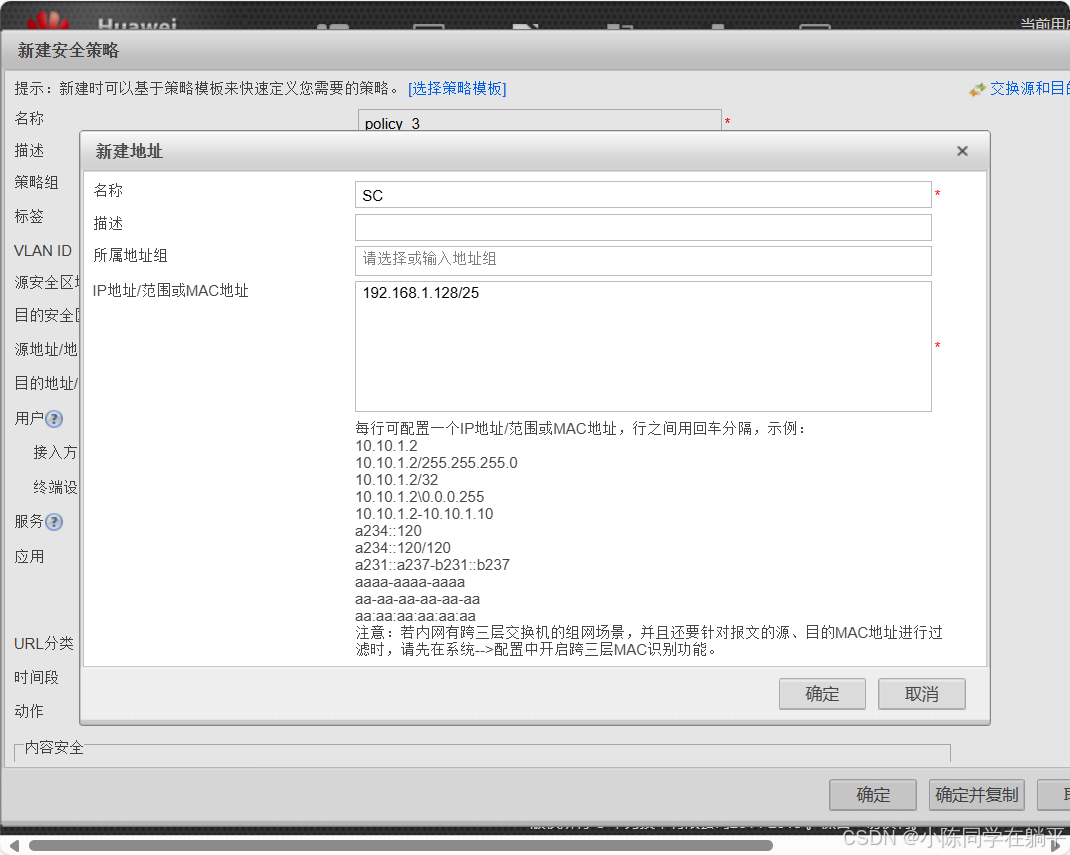

SC地址：

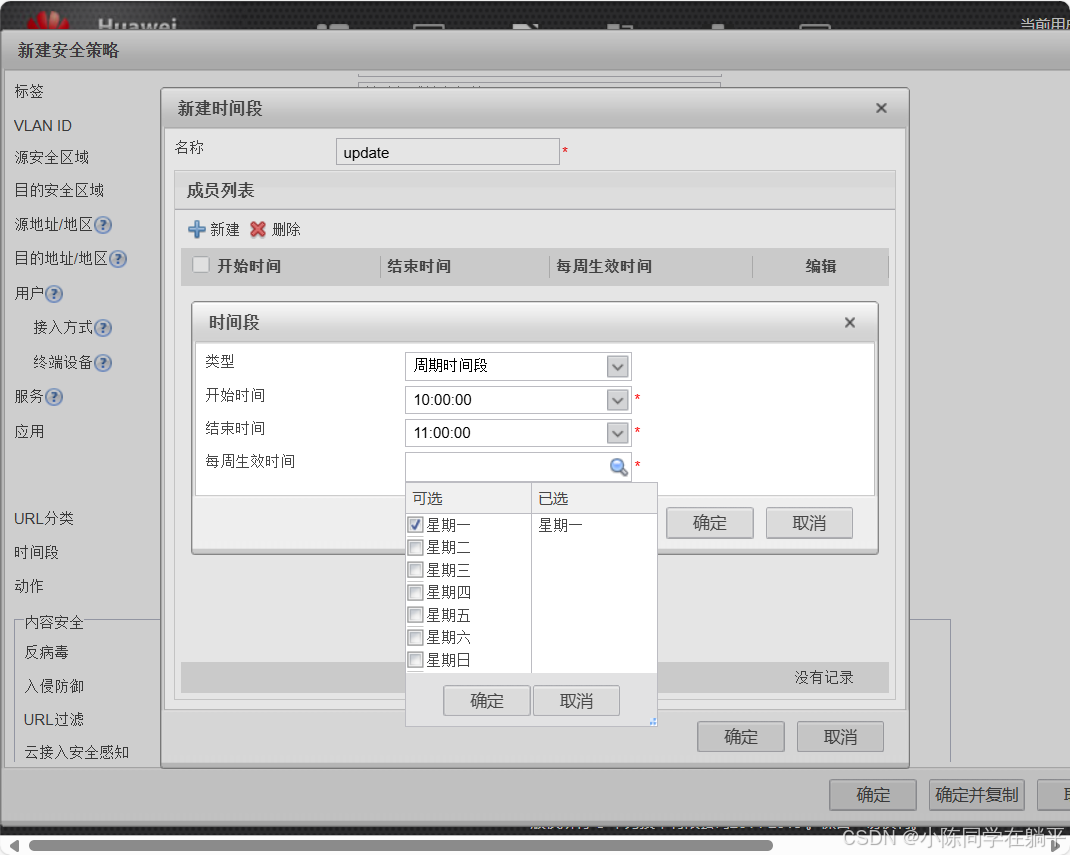

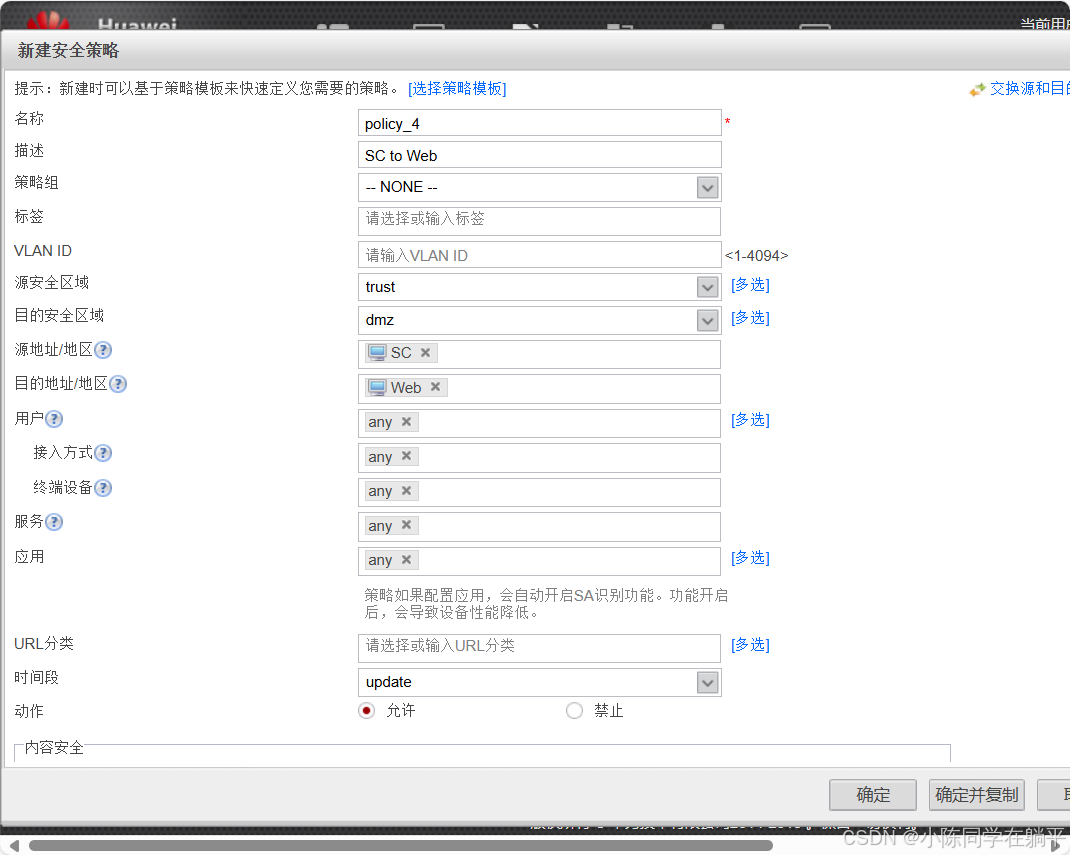

生产区pc可以在每周一早10-11访问Web，用来更新企业最新产品信息


测试：

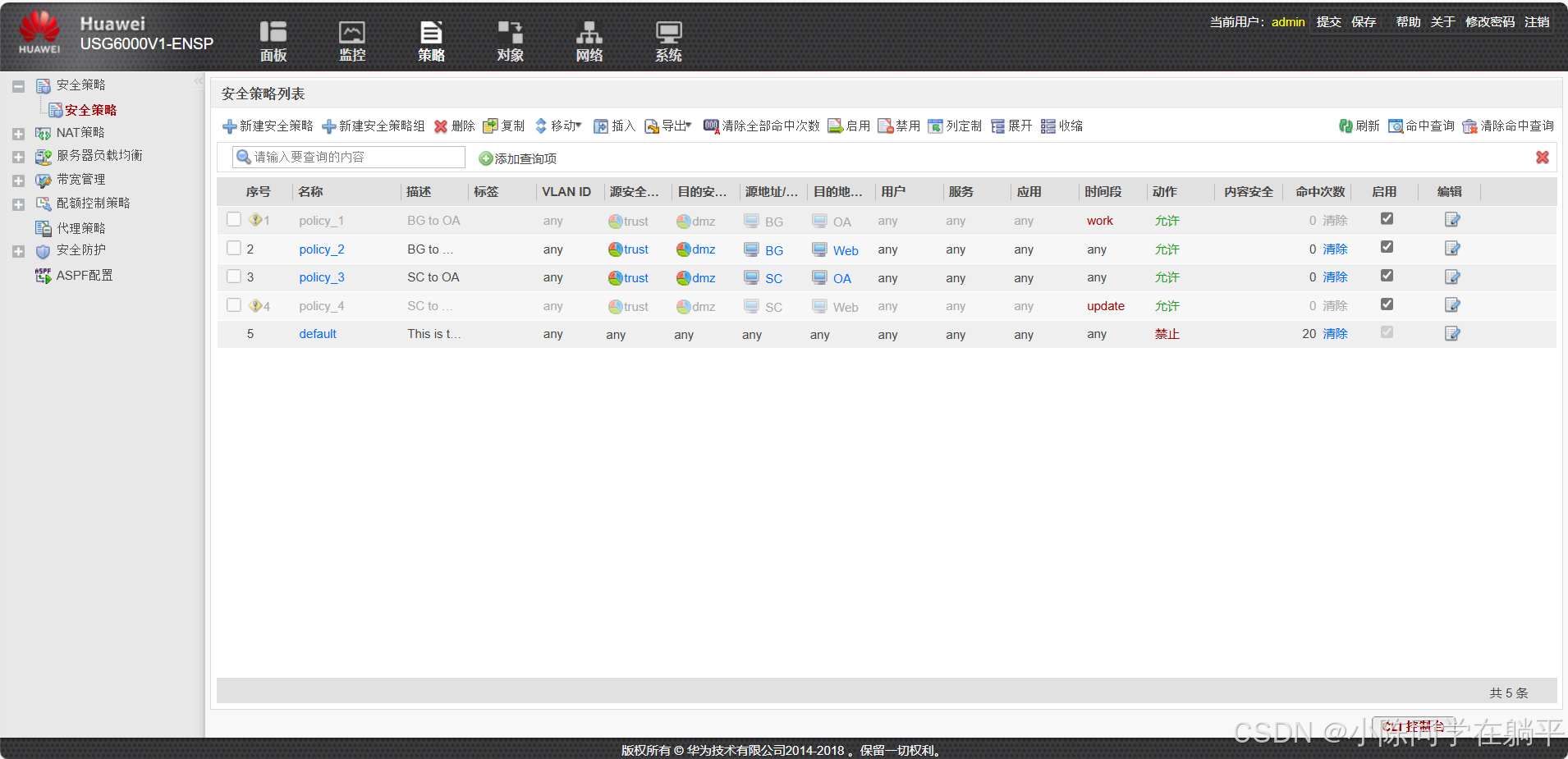

策略界面：

实验结束
