基于SPI通信方式的OLED显示

1SPI简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是由 Motorola 公司提出的一种高速的，全双工，同步的通信总线，被广泛地使用在 ADC、LCD 等设备与 MCU 间要求通讯速率较高的场合。SPI总线系统可直接与各个厂家生产的多种标准外围器件连接，该接口一般使用4条线：串行时钟线（SCK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOST和低电平有效的从机选择线C/S(有的SPI接口芯片带有中断信号线INT或INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI)

1.1SPI时序

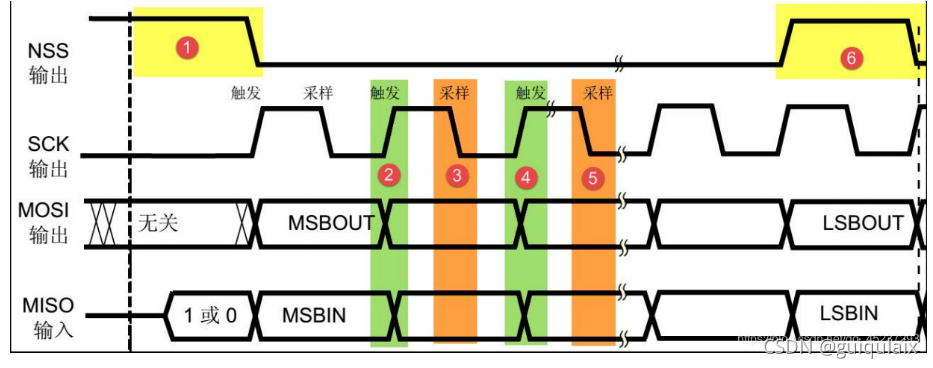

上图中的时序只是 SPI 其中一种通讯模式，SPI 一共有四种通讯模式，它们的主要区别是总线空闲时 SCK 的时钟状态以及数据采样时刻。为方便说明，在此引入“时钟极性 CPOL”和“时钟相位 CPHA”的概念。
时钟极性 CPOL 是指 SPI 通讯设备处于空闲状态时，SCK 信号线的电平信号(即 SPI 通讯开始前、 NSS 线为高电平时 SCK 的状态)。CPOL=0 时， SCK 在空闲状态时为低电平，CPOL=1 时，则相反。
时钟相位 CPHA 是指数据的采样的时刻，当 CPHA=0 时，MOSI 或 MISO 数据线上的信号将会在 SCK 时钟线的“奇数边沿”被采样。当 CPHA=1 时，数据线在 SCK 的“偶数边沿”采样。

1.2 SPI工作模式

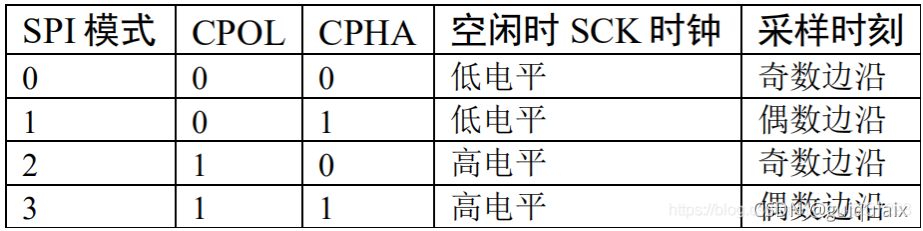

根据 CPOL 及 CPHA 的不同状态，SPI 分成了四种模式，见下图，主机与从机需要工作在相同的模式下才可以正常通讯，实际中采用较多的是“模式 0”与“模式 3”。

1.3SPI 优缺点

SPI 优点
支持全双工通信
通信简单
数据传输速率块

SPI 缺点
没有指定的流控制，没有应答机制确认是否接收到数据，所以跟IIC总线协议比较在数据
可靠性上有一定的缺陷。

2OLED介绍
