CH32V103--GPIO使用

一、GPIO功能

1、

GPIO模块基本框架图

GPIO作为输入、输出接口是单片机最基本的外设。（个人理解gpio是作为芯片内部功能与外接电路的连接部分。）

2、

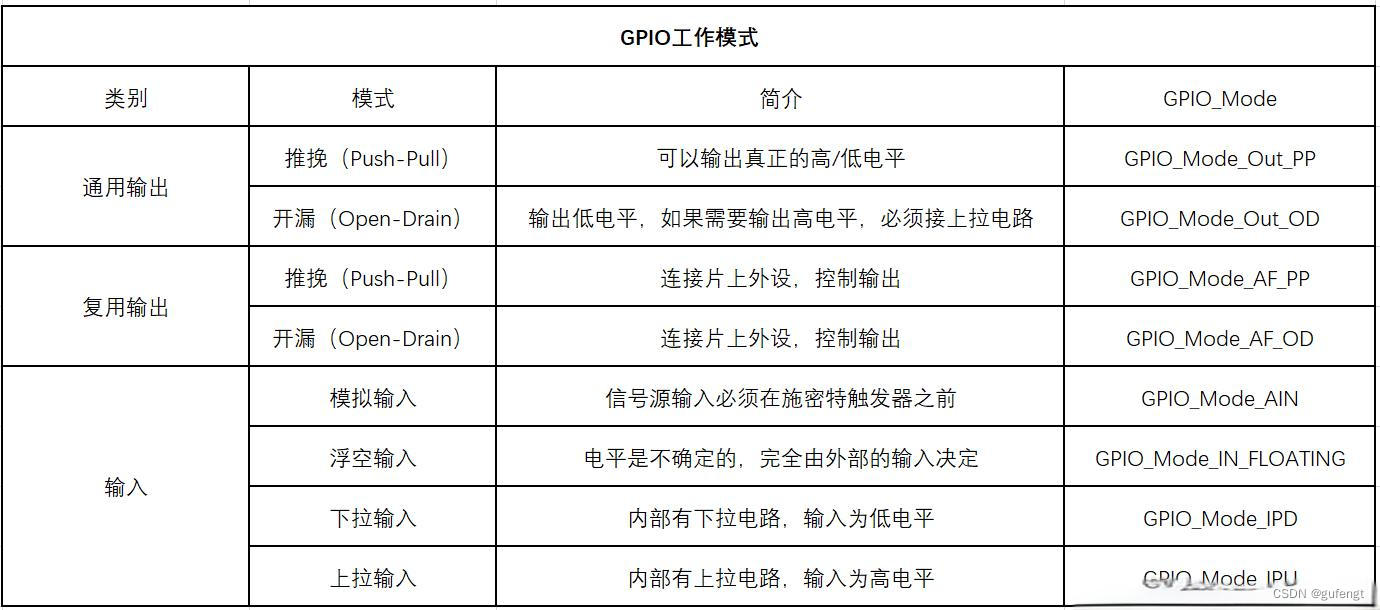

gpio的基础模式可分成下图中的八种：

具体介绍功能：

1、模拟输入： 顾名思义，即为输入模拟信号
2、浮空输入：I/O口的状态是不确定的，完全由外部输入决定
3、下拉输入：在没有信号输入的时候默认输入低电平
4、上拉输入：在没有信号输入的时候默认输入高电平

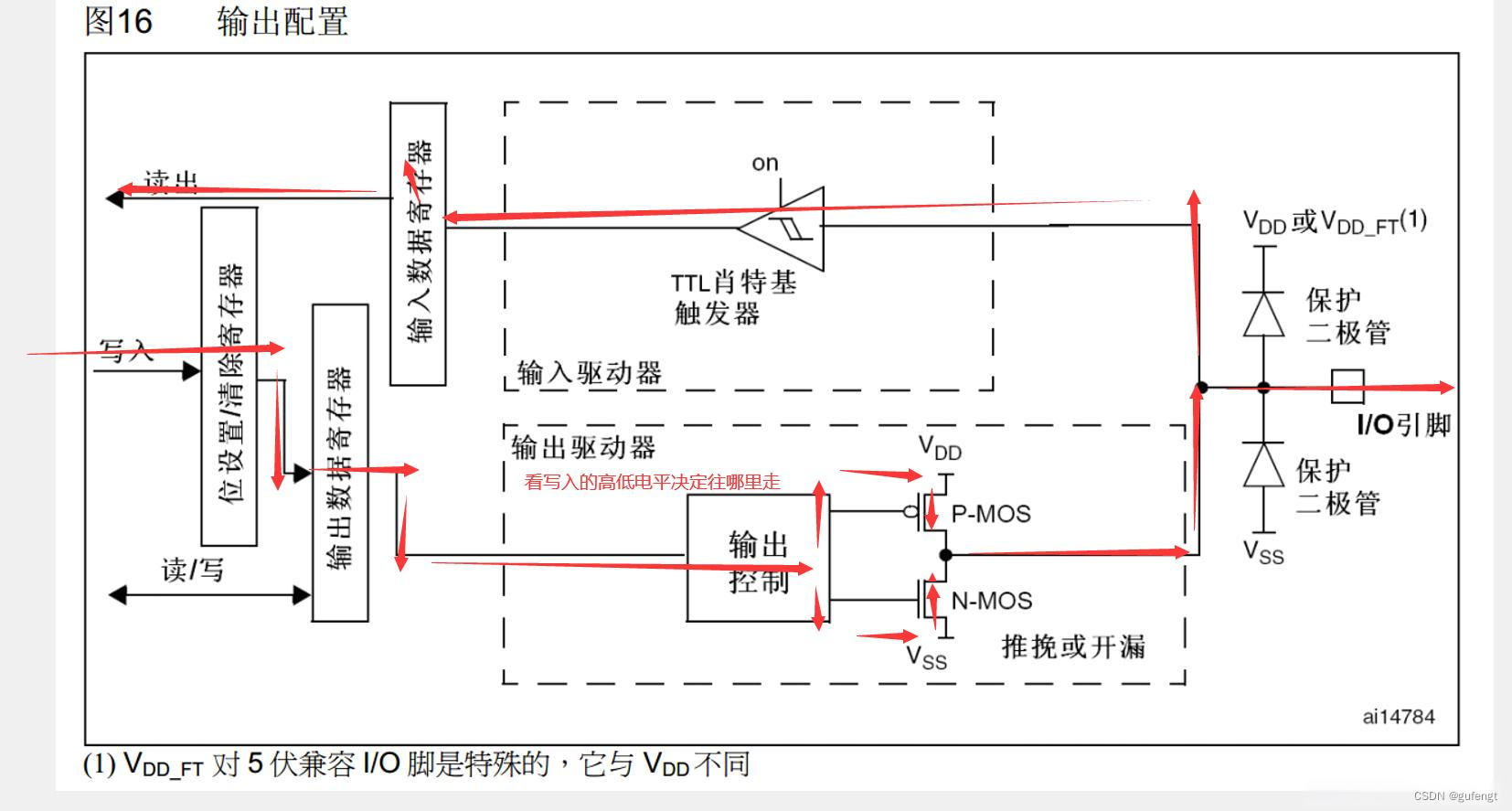

5、开漏输出：IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化，实现IO双向功能
6、推挽输出：IO输出0-接GND， IO输出1 -接VCC，读输入值是未知的
7、复 用：理解为GPIO口被作为其他外设接口使用

3、

个人经验得到gpio功能可以做以下使用。外部中断（exti），复用作为其他外设如（tim，ADC）等使用，也可以用作小功率驱动如点亮LED。但是本身驱动能力小（单片机内部电流小），如果需要驱动大功率器件需要外接各种驱动芯片。

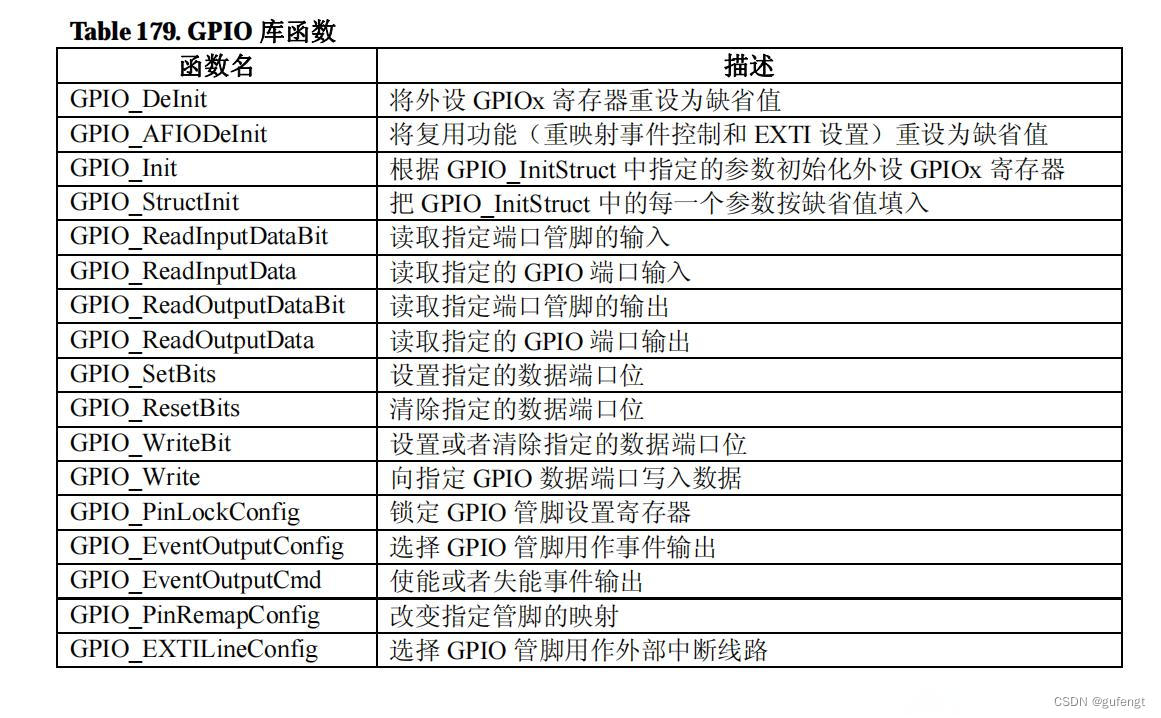

二、如何使用GPIO

//开启时钟32单片机gpio使用时需要开启对应总线上对应的时钟
RCC_APB2PeriphClockCmd(GPIOB,ENABLE);

GPIO_InitTypeDef GPIO_Initstr;
GPIO_Initstr.GPIO_Pin=GPIO_Pin_5;//选择具体的IO口
GPIO_Initstr.GPIO_Mode=GPIO_Mode_Out_PP;//推挽式输出
GPIO_Initstr.GPIO_Speed=GPIO_Speed_50MHz;//50MHz的速度

GPIO_Init(GPIOB,&GPIO_Initstr);
