前提说明：本文的知识主要来自B站up主：唐老师讲电赛 （已通过私信和老师沟通）。本文只是记录一下学习的过程，如果您在观看过程中有任何不懂的地方，欢迎评论或者移步老师的原版视频，原版视频的链接po在下面。

唐老师讲电赛原版视频传送门

---

1 数据手册

数据手册我们主要关注线性电源的常用参数V_O、V_I、I_O、I_Q、压差、噪声。

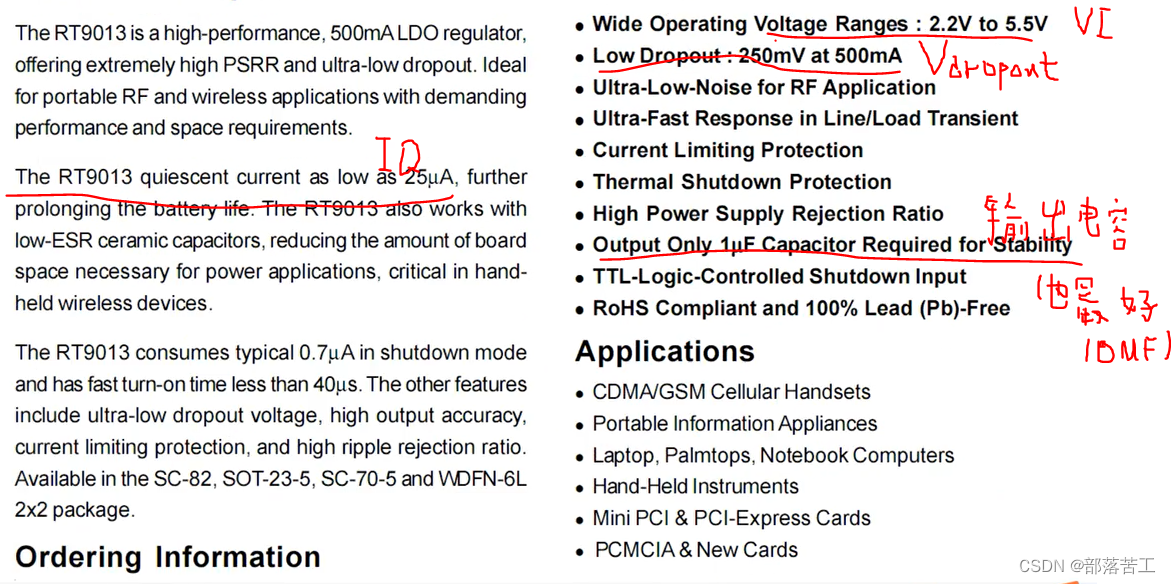

1.1 RT9013

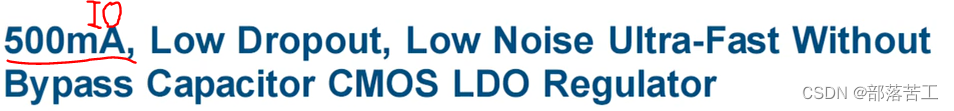

题目中包含I_O

压差0.25V@500mA。

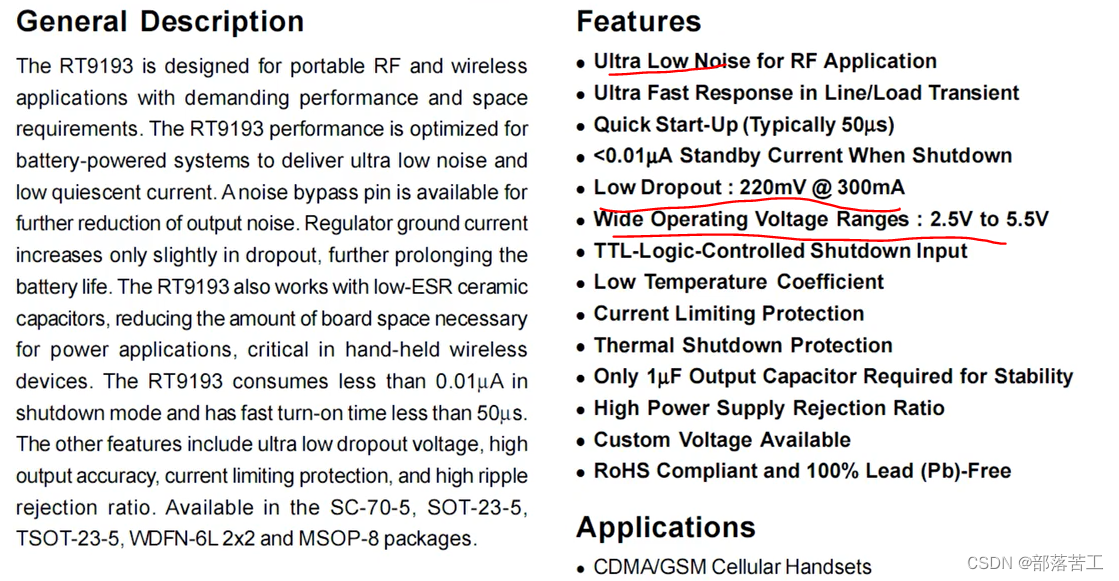

1.2 RT9113

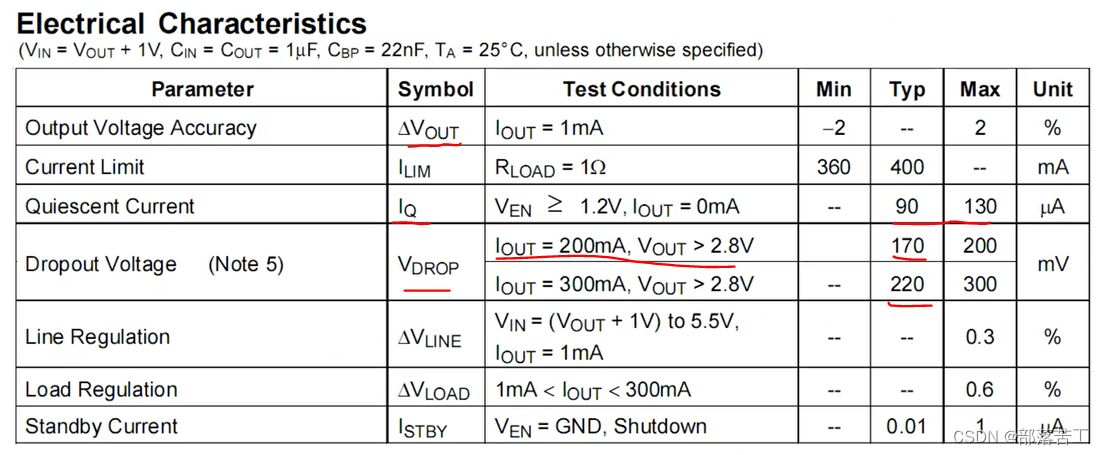

注意本页没有IQ，应该比较大，放到后面了

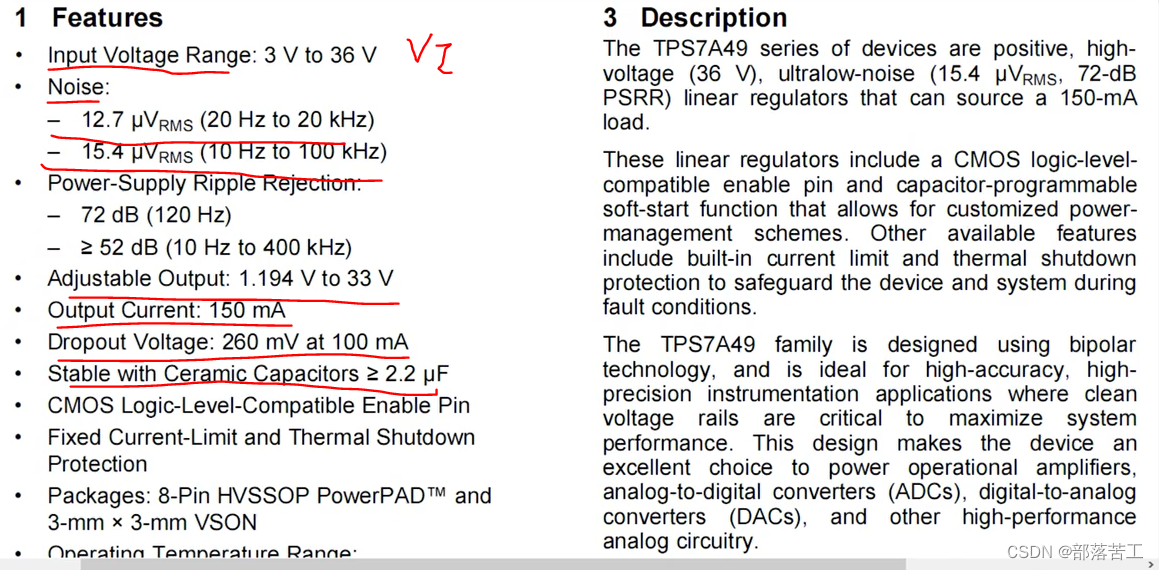

1.3 TPS7A49

2 PCB设计原理

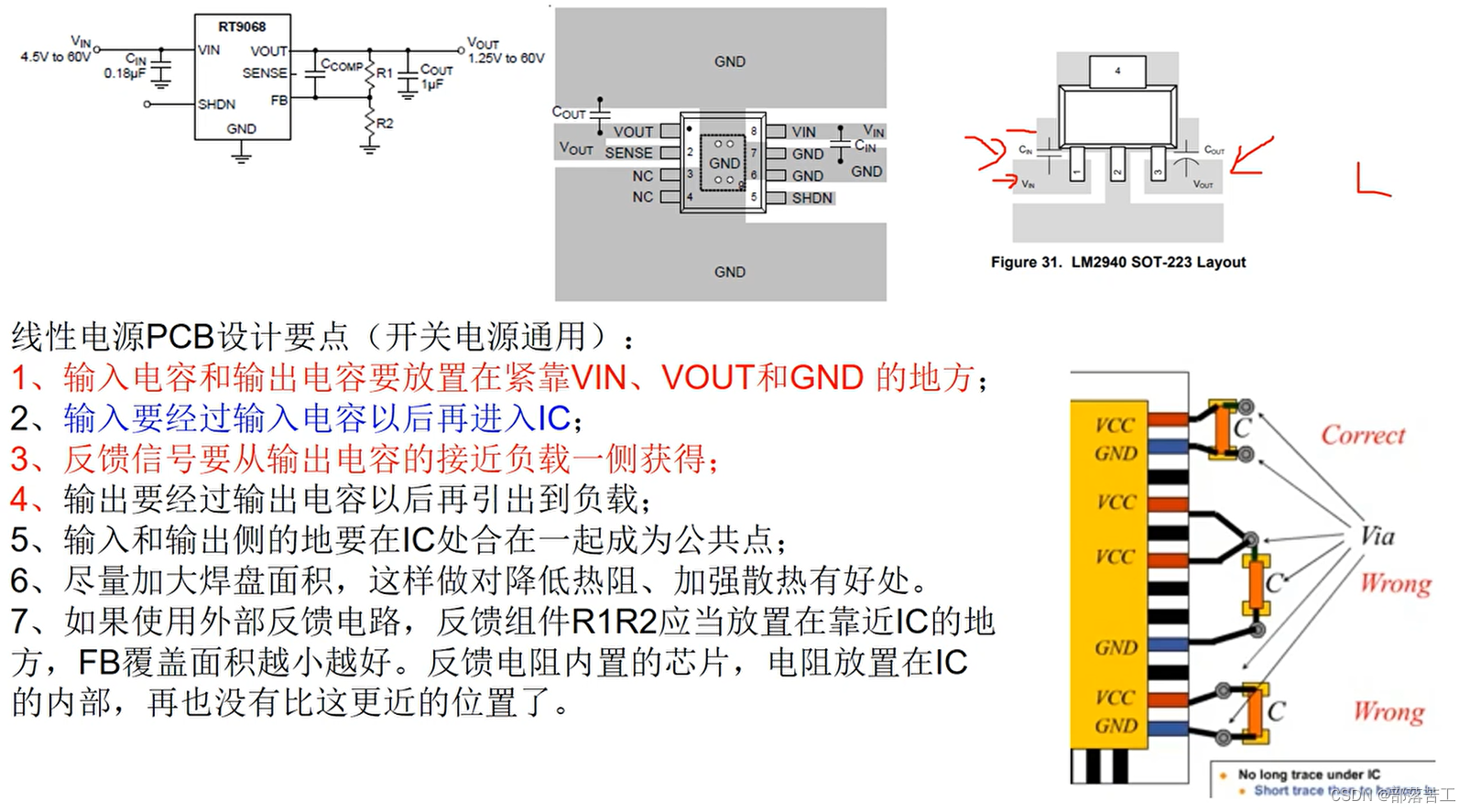

2.1 PCB设计原理

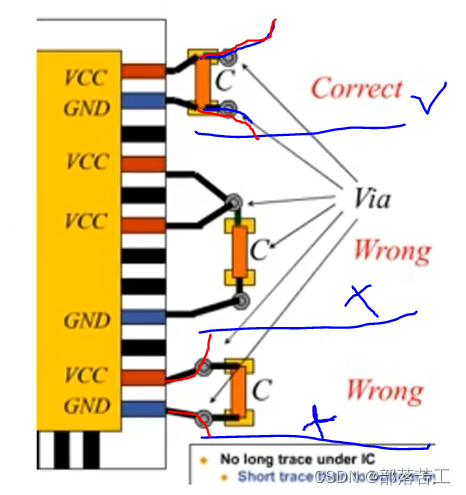

1️⃣ 输入电容和输出电容要放置在紧靠VIN、VOUT和GND的地方；

2️⃣ 输入要经过输入电容以后进入IC，这样滤波才有效果；

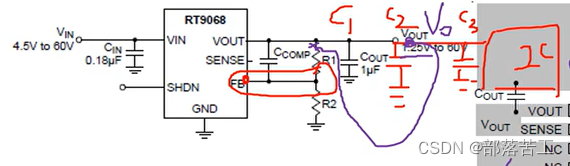

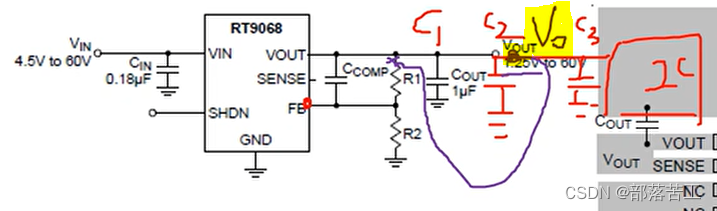

3️⃣ LDO的反馈信号要从输出电容接近负载一侧获得；

4️⃣ 输入输出地要在IC处合在一起成为成为公共点；

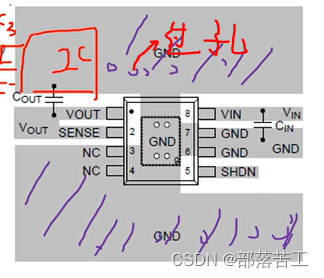

5️⃣ 加大焊盘面积（降低热阻，增加散热），也可以打一些过孔用过连接顶层的地和底层的地

6️⃣ FB反馈组件R₁、R₂靠近IC，FB覆盖面积越小越好。

3 PCB设计实例

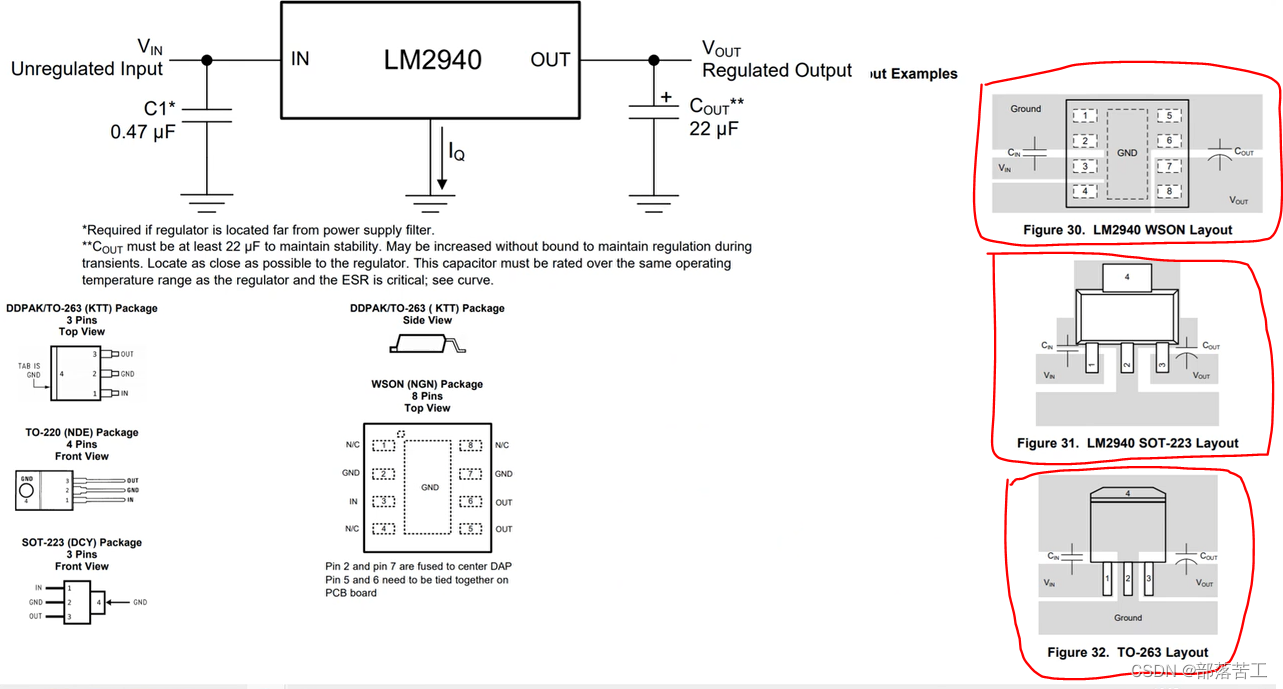

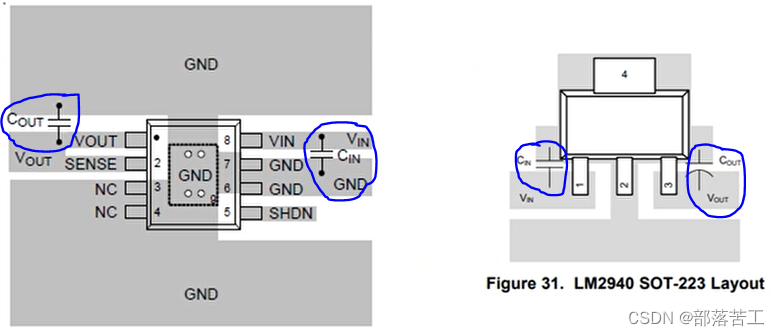

3.1 LM2940

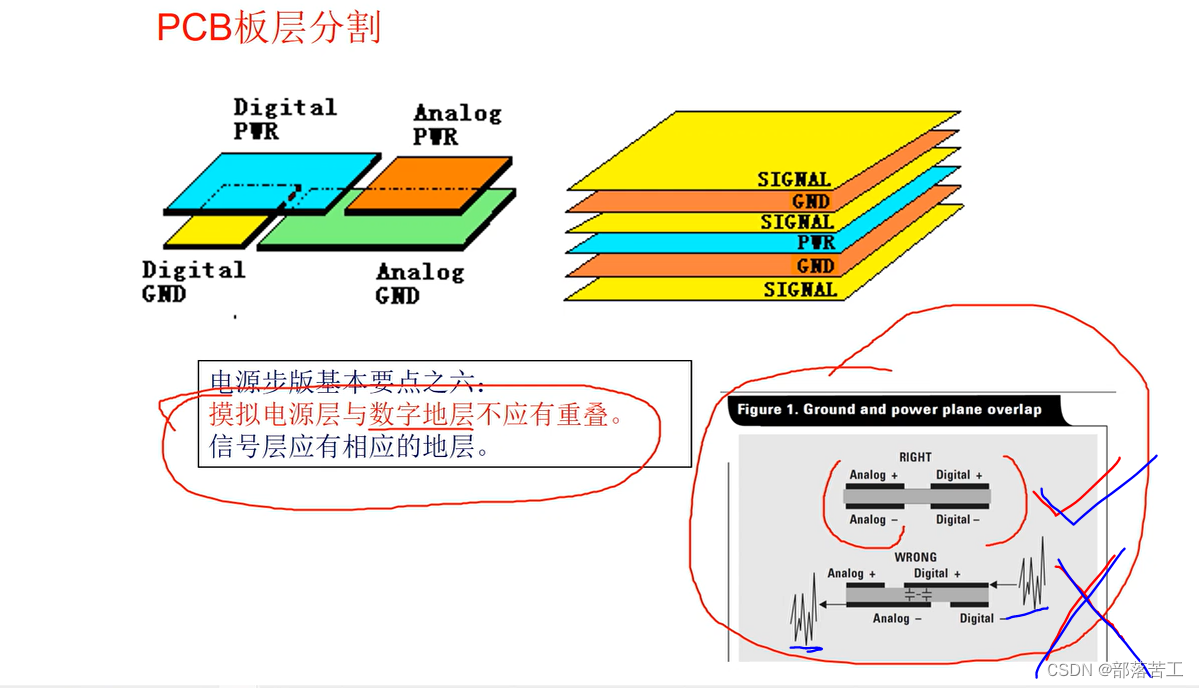

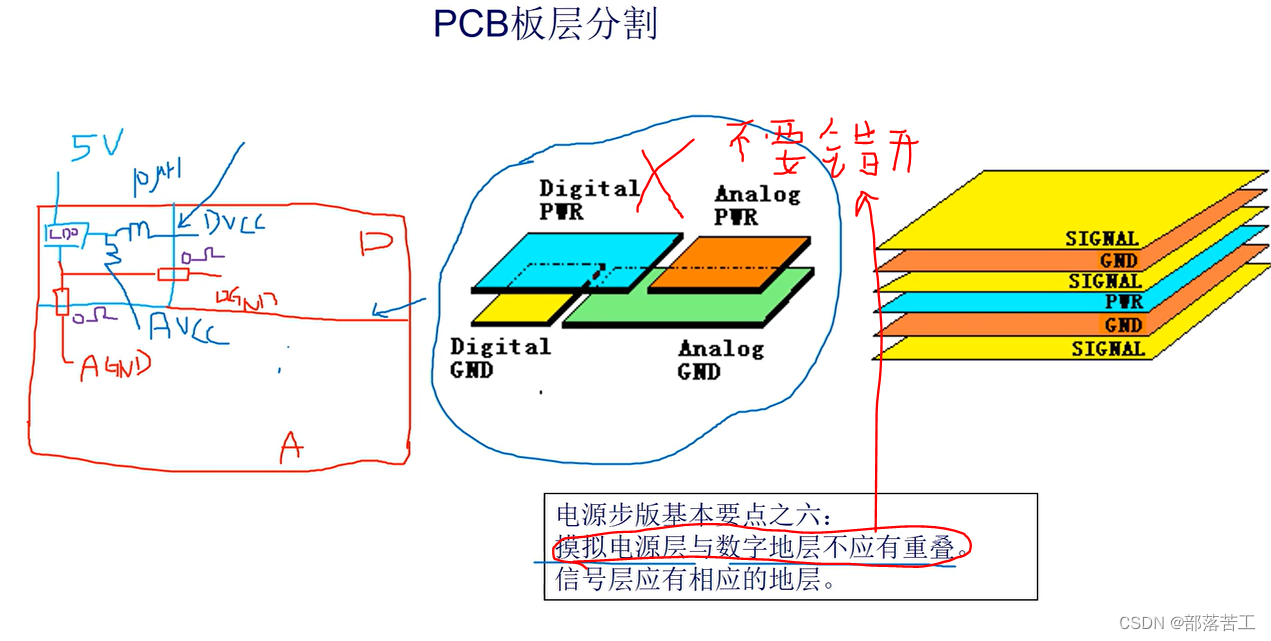

4 PCB分割

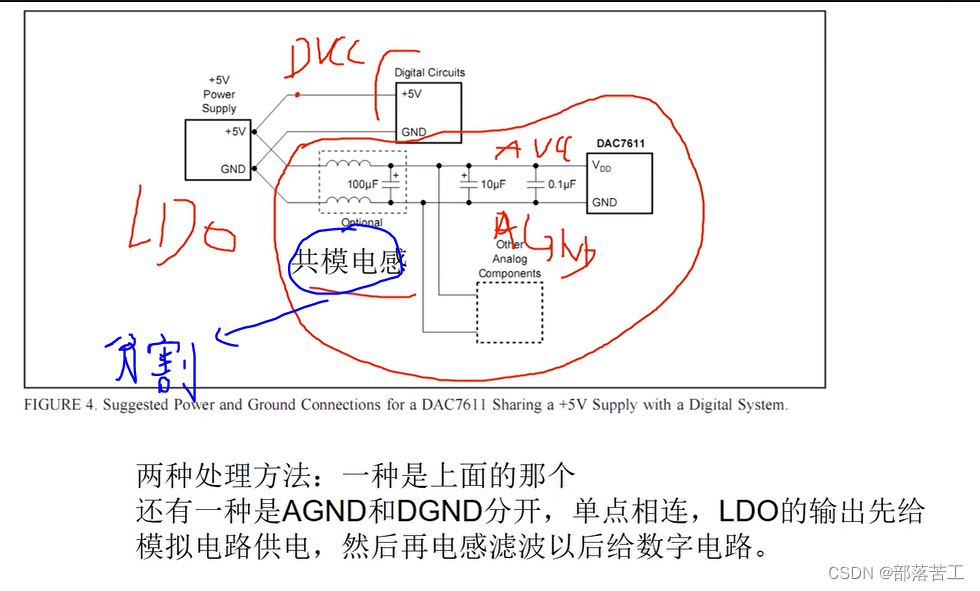

数字地、模拟地、数字VCC、模拟VCC要注意进行分割

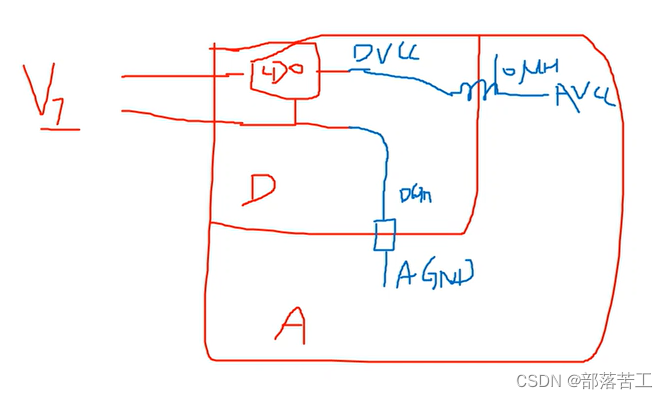

注意数字区和模拟区进行分割，地（通过0Ω相连）和电源（电感）都进行分开

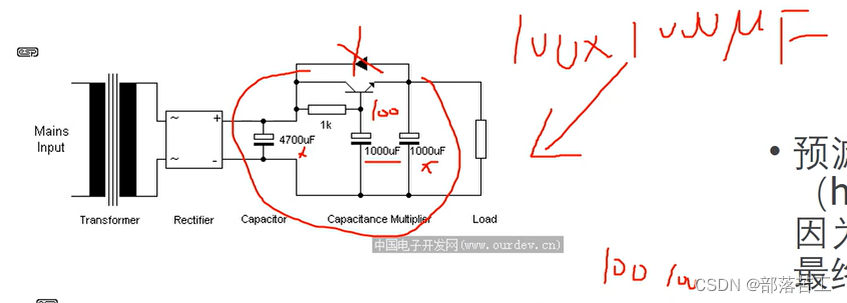

5 电容倍增器

增加电容
