小白能读懂的 《手把手教你学DSP(TMS320X281X)》第四章(2) gel文件

4 GEl文件

熟用调用一些常用的就好，无需在这方面下太多的功夫

4.1 什么是GEL

GEL(general extend language)通用扩展语言（扩展CCS功能，为调试带来便利）

CCS一般设置为自动添加GEL文件，和Projects文件夹处于平级的状态。

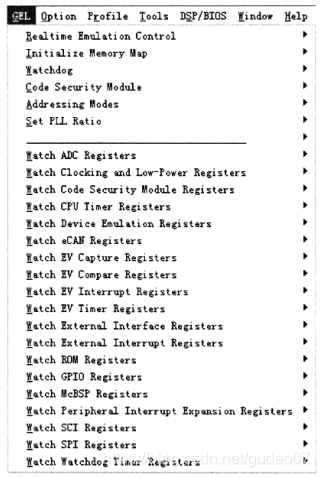

菜单栏打开gel文件，发现可以查看各个寄存器的状态值：

4.1 GEL语法

gel的变量无需再dsp程序中定义：

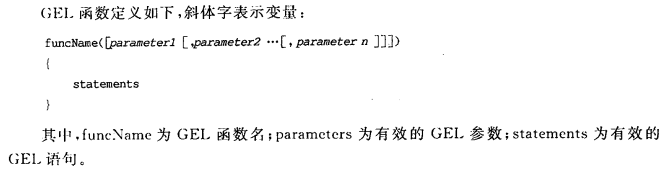

gel函数

• 定义如下

注意：gel语言无需定义变量类型，返回值和参数无需指定变量类型

修改gel文件需要重新加载gel文件才能有效

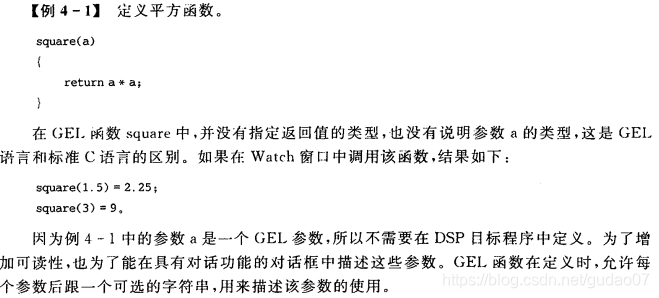

• 平方函数

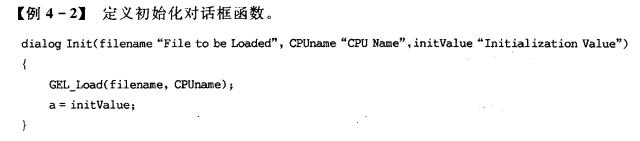

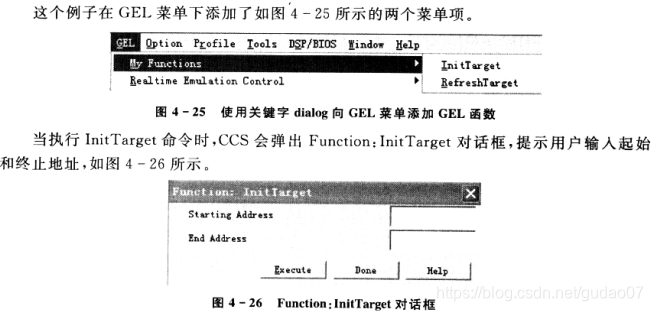

• 初始化对话框函数

1. dialog不是返回值类型，而是关键字，用来功能说明，说明该函数是对话框函数；
2. 函数名Init；
3. 参数后面可以加字符串，用来描述参数的功能；

GEL_load(filename,CPUname)  //把filename加载到CPU中

a=initValue    //赋值初始化的值，a必须在dsp工程的进行定义

/*

比如说定义a为Evargs.T1PR

调用的是Init函数，注意第一个参数为文件名，意思是对其文件进行操作,装载到cpu_a中去，将a周期寄存器设置为0

*/

4.1 GEL参数

可以有三种类型：

1 DSP目标板中实际存在的量，比如说寄存器，gel工程中定义的变量，项目中实际存在的量

2 数字（表达式或者常数）

3 字符串常亮

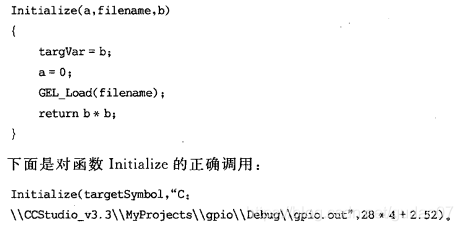

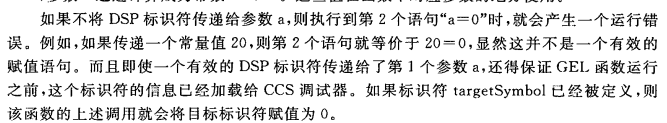

原理如4.1.2所讲，就是a被赋值为0，调用时不能定义为常亮，否则常亮为0逻辑有问题；

同时注意tarVar为一个也必须在DSP工程中进行了定义；b为浮点型，若他定义给target是int型，则会被结尾。

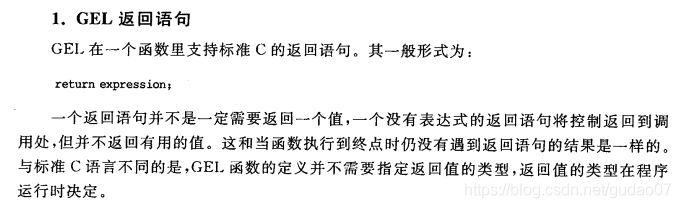

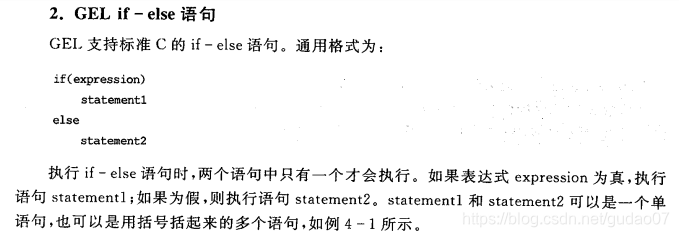

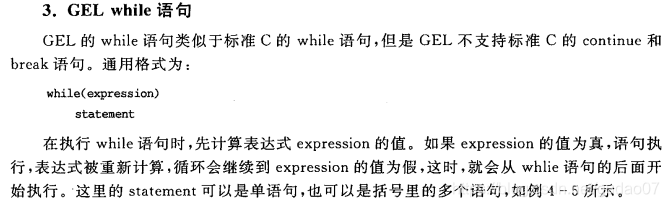

4.1 GEL语句

与c类似，不做细讲。

4.5 GEL关键字

menuitem:在gel选项中增加下拉菜单

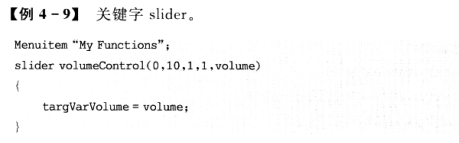

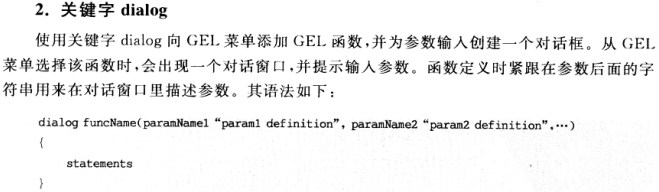

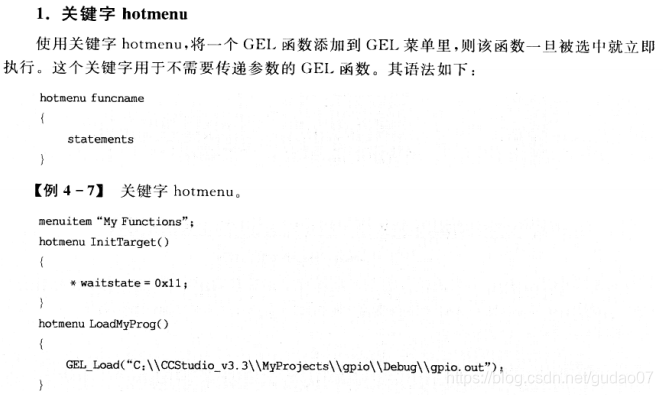

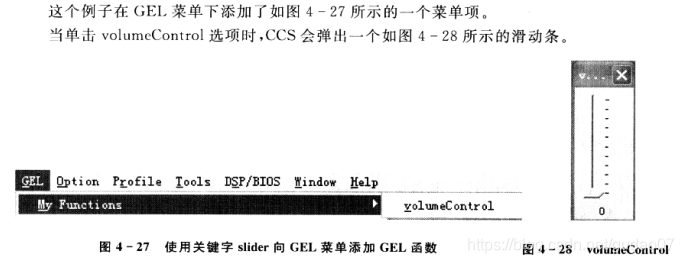

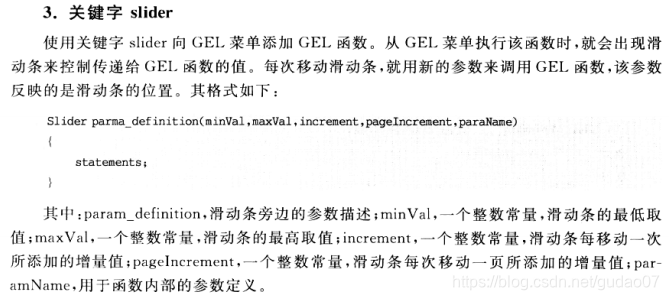

hotmenu、dialog、slider可为下拉菜单增加选项

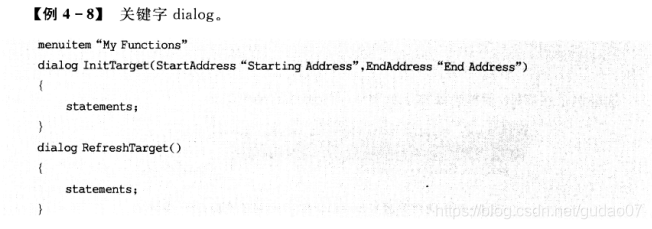

先调用mennitem,产生菜单栏，然后hotmenu产生按钮

4.5 CCS自带GEL函数

命名都是"GEL_"格式，内容较多，可以查阅看
