ESD是静电放电管，主要用于高速信号线保护，而TVS是瞬态电压抑制管，主要用于电源输入端的浪涌吸收。ESD特点是低电容、快速响应，TVS则能承受高脉冲功率且响应迅速。在选择时要考虑脉冲功率、箝位电压、封装形式等因素。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

概念
ESD全称是Electro-Static discharge，意思就是"静电释放"，国际上习惯将用于静电防护的器材统称为ESD，中文名称为静电阻抗器。
TVS全称是Transient Voltage Suppressor，意思是“瞬间电压抑制管”，是一种二极管形式的高效能保护器件。

作用不同

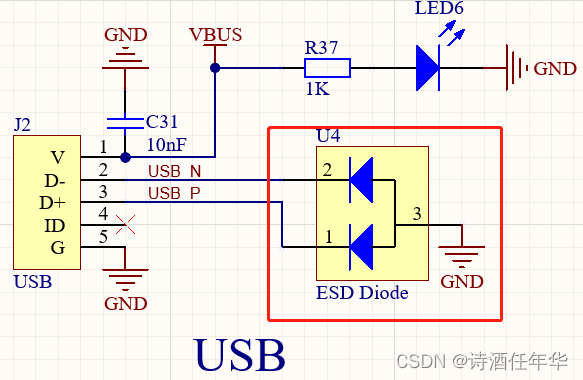

ESD是静电放电管，主要在器件的关键引脚上起作用，比如HDMI数据线、USB2.0和USB3.0的数据线、ETH的数据线等高速信号，目的是保护将这些高速信号线的静电通过合适的途径释放到电路系统的地。
在这里插入图片描述

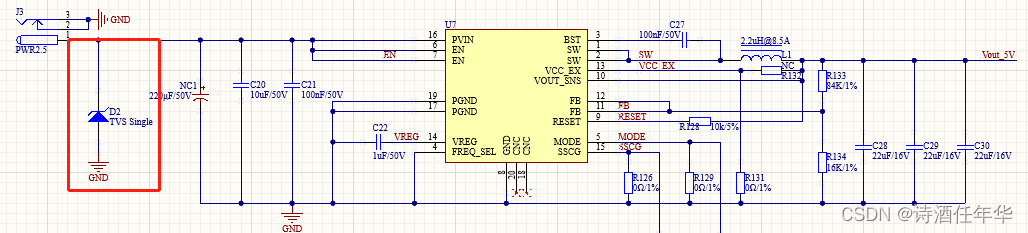

TVS是瞬态抑制管，具有快速响应能力和强大的浪涌吸收能力，主要放在电源的输入端吸收浪涌。
在这里插入图片描述特点不同
ESD的特点

  • 低电容，最低可达到零点几皮法
  • 快速响应时间：通常小于1.0PS
  • 体积小，小型化器件，
