电流检测电路用于检测负载电流的大小、方向和波形，常见于高压保护、DCDC转换器等领域。通过Rsense电阻测量压降，然后用运放放大转换成电压。高侧法和低侧法取决于采样电阻位置。过高共模电压可能导致运算放大器非线性运行，解决方案包括电阻分压、输入偏置和选择轨到轨输入运放。PCB布局时要注意避免铜箔图案电阻影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

作用：检测负载中流过的电流的大小、方向、波形形态等。
应用：高压短路保护、DCDC换流器、电机控制、系统功耗管理、二次电池的电流管理等电流控制场景。
检测思路：通过测量Rsense电阻两端的压降获取电路电流的大小。要求不高的情况下，电流检测电路通过运放放大转换成电压反推负载的电流大小。
选用采样电阻注意点：检测电阻值应尽可能低，以保持功耗可控，但也要足够大，以便产生能被检测放大器检测到并在目标精度内的电压。
检测方法：
1、高侧法（高边检测）
2、低侧法（低边检测）
两种方法跟采样电阻Rsense放置的位置有关。
采样电阻在负载与电源之间>>>高侧法
采样电阻在负载与接地之间>>>低侧法

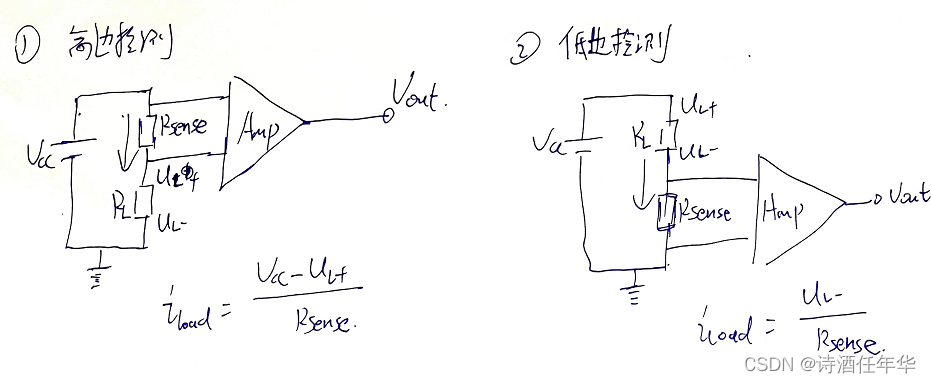

具体如下图：在这里插入图片描述

	优点	缺点
高侧法	负载地是稳定的	用于测量电位差的放大器，输入端需要承受很高的共模电压
低侧法	对放大器的要求不高，容易测量	由于引入的Rsense电阻导致负载的地端不稳定
