时钟树知识感悟

4个时钟源：HSE(外部高速时钟),HSI（内部高速时钟）,LSE（外部低速时钟）,LSI（内部低速时钟）.

外部高速时钟HSE一般使用无源晶振，外接起振电容，由IC内部振荡电路产生振荡信号起振，当外部振荡器稳定后，对应RCC_CTRL寄存器：HSESTBL位被硬件置1.

外部高速时钟HSE对应AT32的RCC_CTRL寄存器：HSEEN。使能位

外部低速时钟LSE对应AT32的RCC_CTRL寄存器：LSEEN。使能位

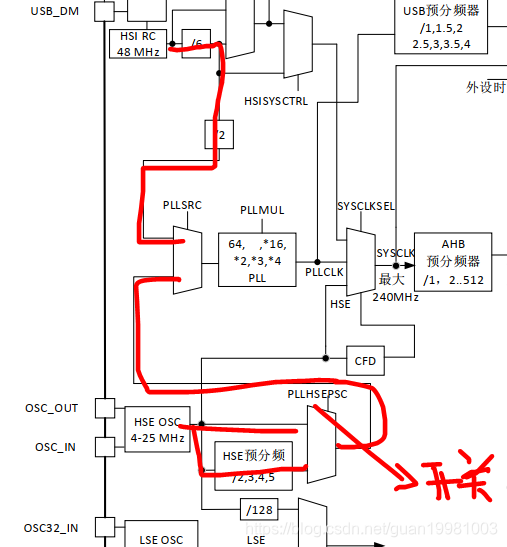

锁相环时钟源：

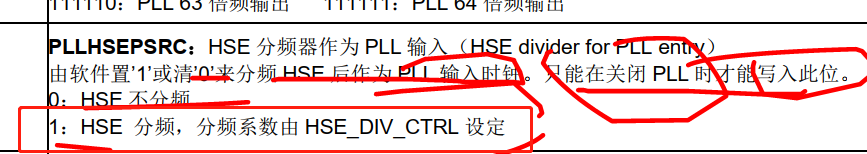

来源有两个，第一个是来自内部HSI分频而来，一个是外部时钟源HSE而来。其中HSE还会经过一个PLL开关，来选择HSE提供给锁相环时钟是否分频。由RCC_CFG寄存器：PLLHSE PSRC来配置开关。

当我们选择分频的时候，分频系数由RCC_MISC2寄存器：HSE_DIV_CTRL控制

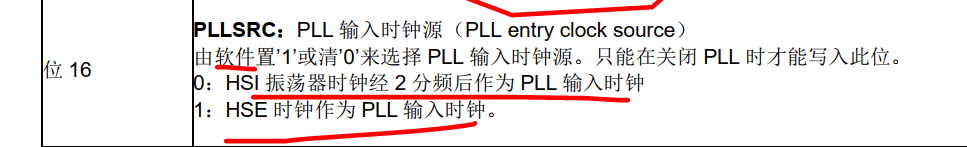

选择锁相环时钟源由RCC_CFG寄存器：PLLSRC位控制

系统时钟PLL CLK:

由锁相环时钟源分频或者HSE或者HSI而来，锁相环时钟源可最高分频*64，由RCC_CFG寄存器：PLLMUL位控制。

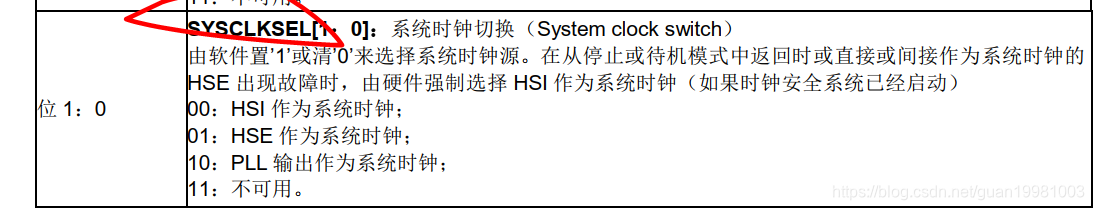

系统时钟选择来源控制是由RCC_CFG寄存器：SYSCLKSEL位控制

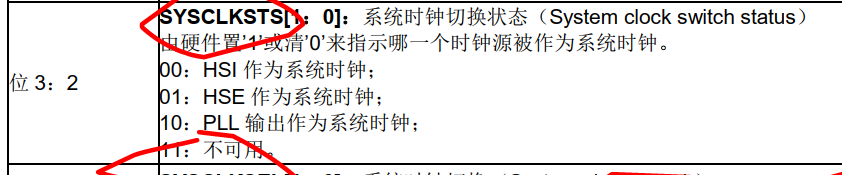

我们可以读取RCC_CFG寄存器：SYSCLKSTS位来确定是否选择时钟源完毕

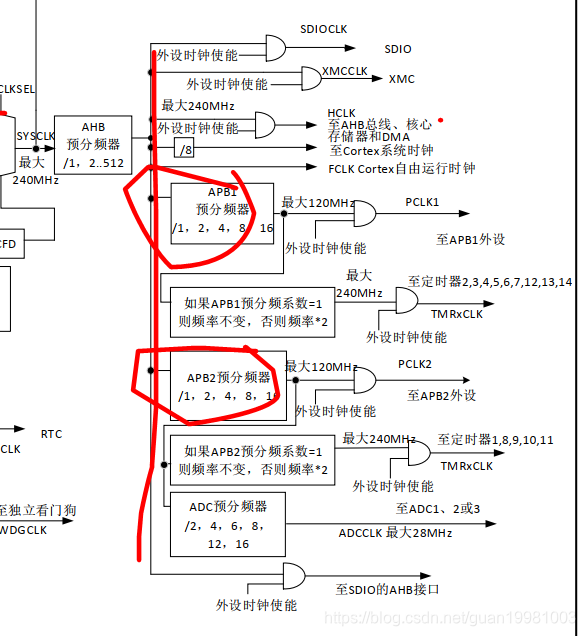

HCLK时钟（AHB高速总线时钟）：

为AHB总线的外设（SDIO,XMC，APB1/2等）提供时钟，为Cortex系统定时器提供时钟。

来源：系统时钟分频而来

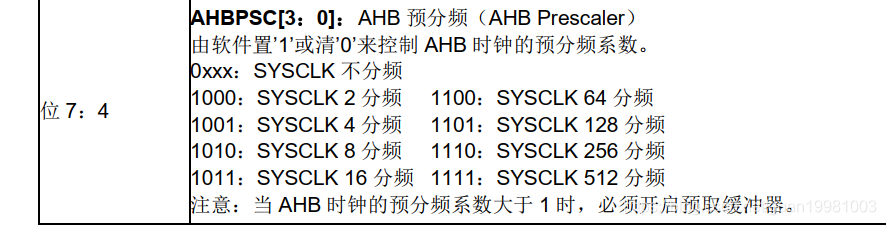

由RCC_CFG寄存器：AHBPSC位控制分频

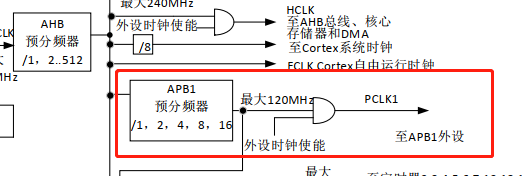

PCLK1时钟：

APB1低速总线时钟，为APB1总线的外设提供时钟。

来源：HCLK（AHB高速总线时钟）分频得到的

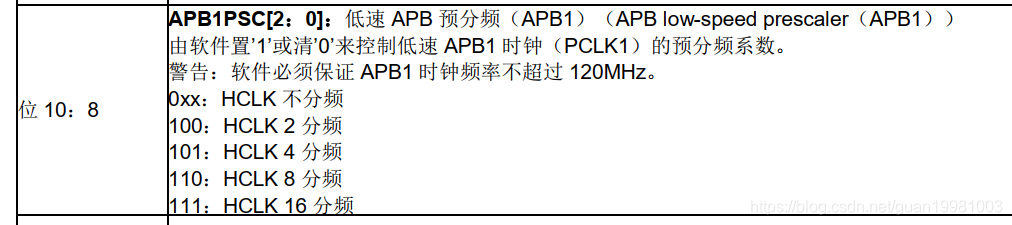

由RCC_CFG寄存器：APB1PSC位控制分频

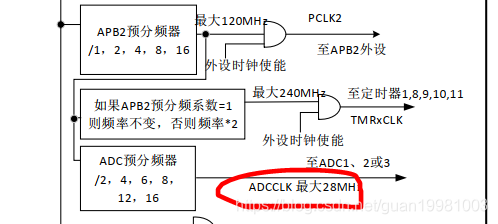

PCLK2时钟：

APB2低速总线时钟，为APB2总线的外设提供时钟。

来源：HCLK（AHB高速总线时钟）分频得到的

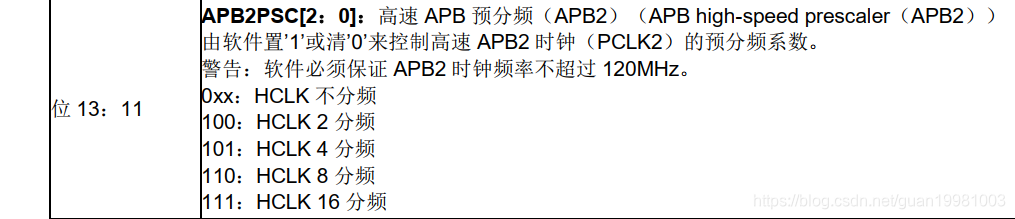

由RCC_CFG寄存器：APB2PSC位控制分频

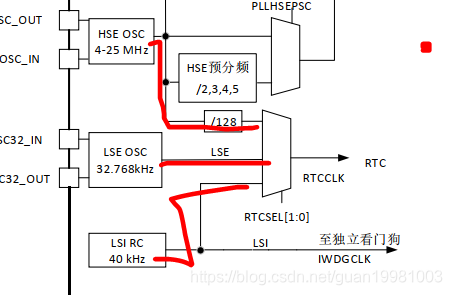

RTC时钟：

为芯片内部的RTC外设提供时钟

来源有三个：HSE分频，LSE，LSI.

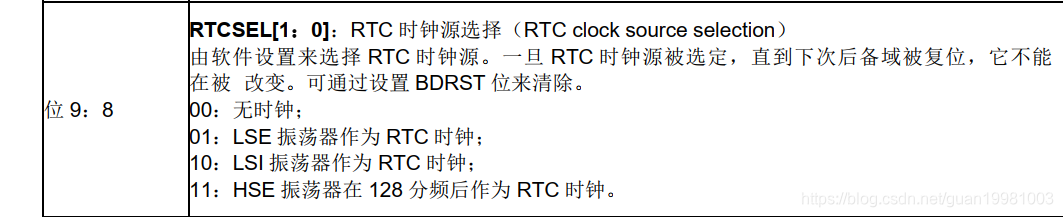

由寄存器RTC_BDC寄存器：RTCSEL位控制

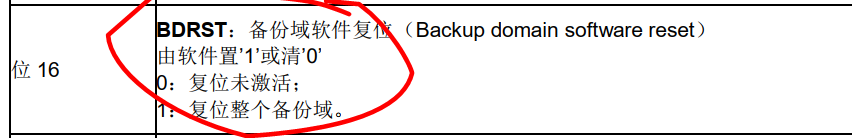

选择好时钟源后想要改变时钟源就可以由寄存器RTC_BDC寄存器：BDRST位来复位清除

独立看门狗时钟：

由LSI（内部低速时钟）提供

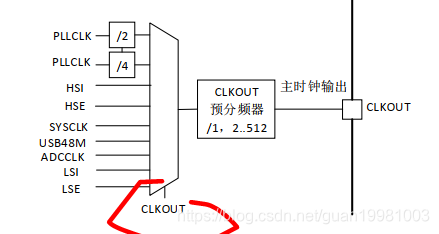

时钟输出CLKOUT：

可以用示波器去抓对应的波形

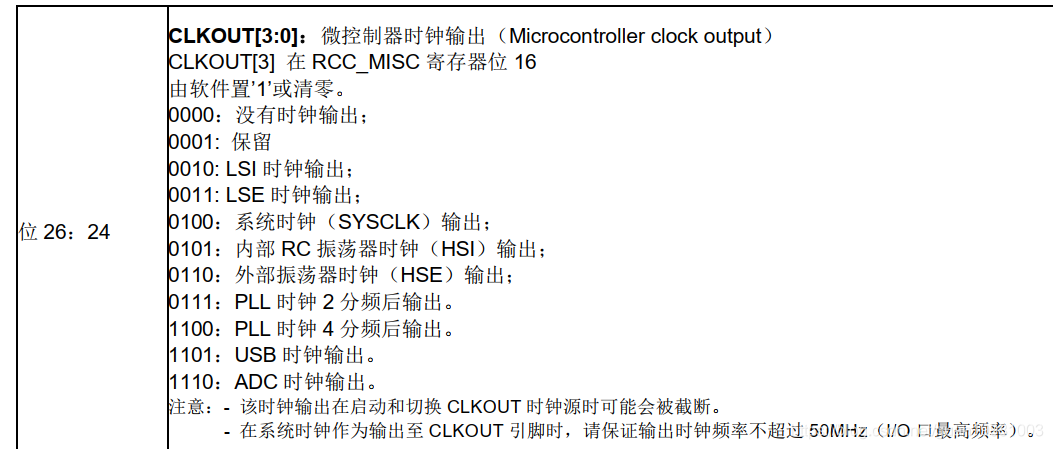

由RCC_CFG寄存器：CLKOUT位来控制输出哪个时钟

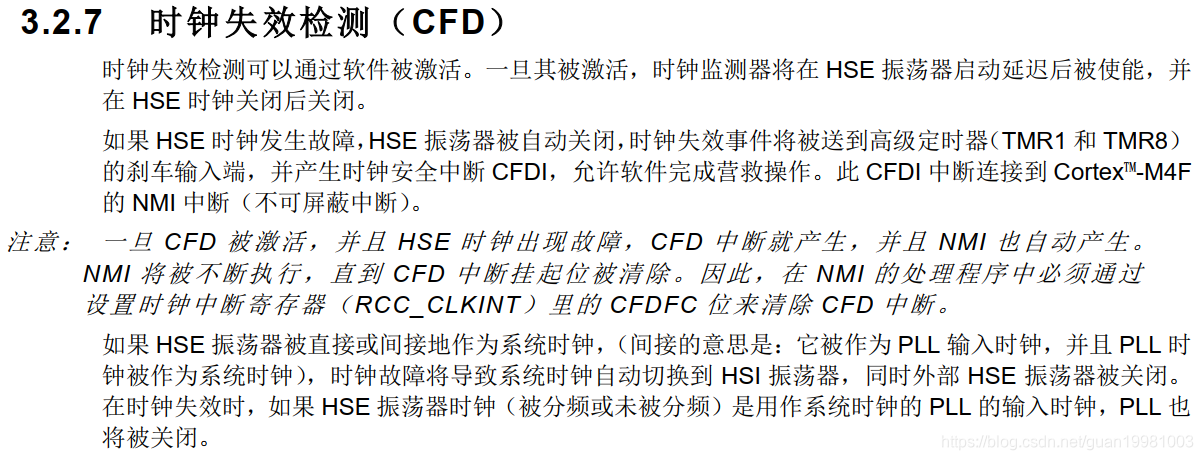

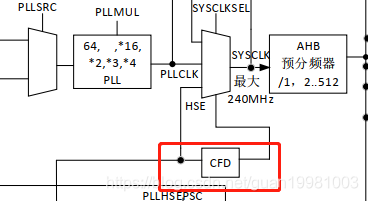

时钟安全系统：

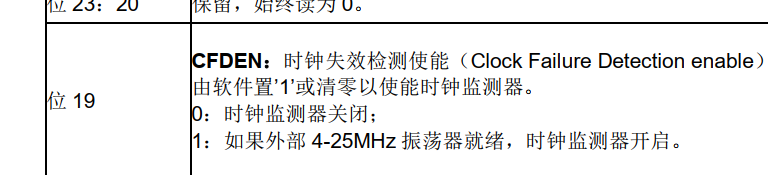

由RCC_CFG寄存器：CFDEN位来控制

注：

每个框图上面的英文标注，代表寄存器的某一位来控制。
