数字信号处理（二）：Xilinx FFT IP核详解（一）

引言：FFT（快速傅里叶变换）在雷达信号处理、图像处理、无线通信等行业有着广泛的应用。本文及后续几篇文章，我们针对Xilinx的FFT IP核v9.0提供详细介绍。本文作为开篇，介绍以下内容：

• Xilinx FFT IP核的特性
• Xilinx FFT IP核输入输出接口介绍

1.Xilinx FFT IP核特性

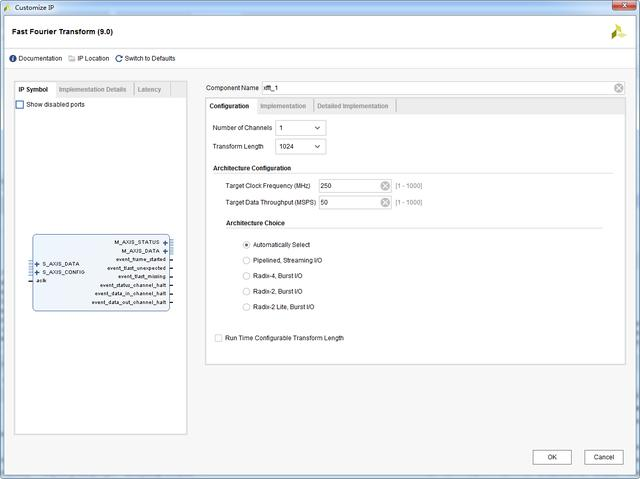

图1、Xilinx FFT IP核

Xilinx®LogiCORE™ IP快速傅立叶变换（FFT）核实现了Cooley-Tukey-FFT算法，这是计算离散傅立叶变换（DFT）的有效方法。该IP核支持以下特性：

• 正向和反向复数FFT（FFT和IFFT），实时可配置；
• 转换点数N = 2m，m = 3~16
• 数据采样精度bx = 8~34
• 相位因子精度bw = 8~34
• 算法类型：

• 未缩放（全精度）定点
• 缩放定点
• 块浮点
