如何实现S7-1500 + WinCC GroupDisplay组显示

如何实现S7-1500 + WinCC GroupDisplay组显示，本文分享一个实现方法，方法如下：

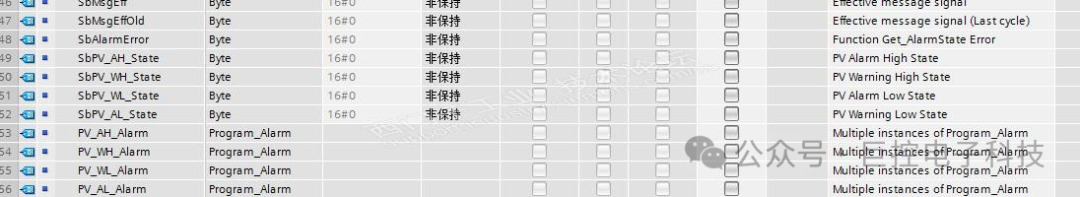

1，在需要报警的FB中调用Program_Alarm，

声明一个static byte，用于储存Get_AlarmState的状态输出，

声明一个Static bool或者byte储存Get_AlarmState的Error输出，

声明一个temp Word 储Get_AlarmState的状态输出；

如下：

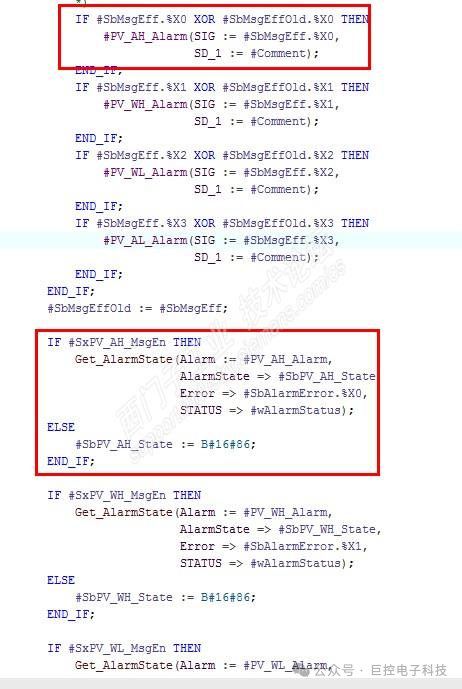

2，在FB声明一个输出，如EventState，用于连接到wincc的组显示控件，熟悉PCS7的朋友都知道组显示各个bit代表的意义，Bit0-15为各个报警的状态（到达，离开，确认等），Bit16-31为报警的触发位，如Bit31为Alarm High，对应的Bit15是Alarmhigh的状态；然后将Get_AlarmState获取相关状态赋值给EventStete，这里有一点需要注意，Bit0-15正常状态下为TRUE，Bit16-31正常状态下为FALSE，所以未使用的位分别赋值TRUE或者FALSE；

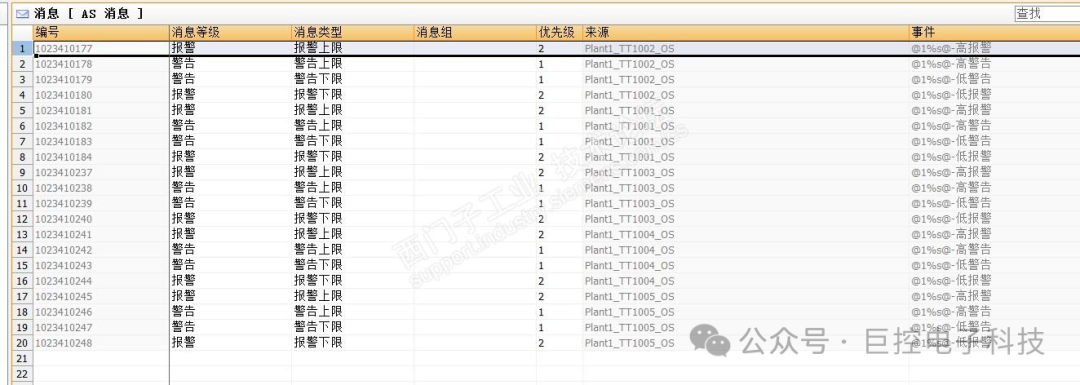

3，wincc的报警消息利用EventState来做，也可以用AS加载来上传消息，本文用的是后者，可同时上传消息内容和其他参数，再次不做赘述；

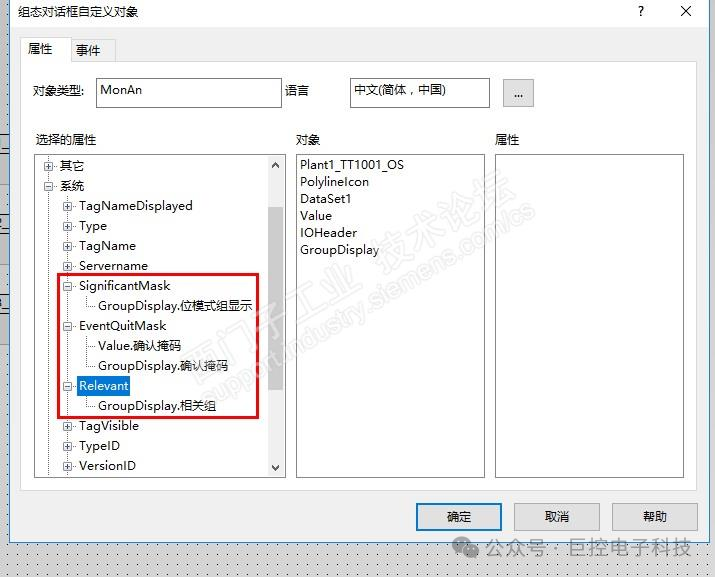

4，最最关键的一点，如何在导航栏中显示报警？利用自定义对象（或者直接用组显示），建立如下三个属性；分别关联组显示的属性

Relevant一定要赋值为TRUE

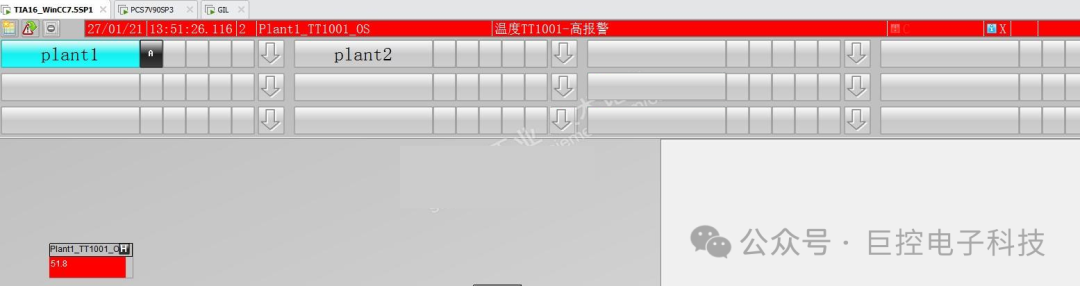

5，保存画面树！！！这样相关的报警就会显示到导航栏上

总结：只要了解GroupDisplay控件，Program_alarm和Get_AlarmState的用法，实现起来并不难，主要是组态流程画面之后一定要保存一次画面树
