软工复习知识点

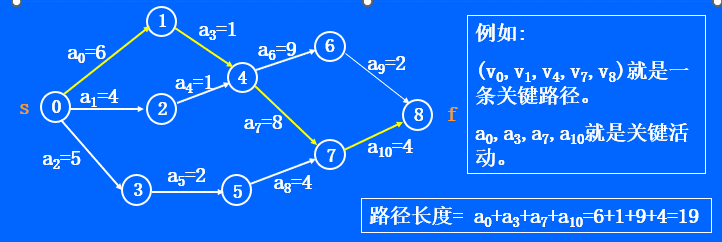

AOE边活动网络

• 顶点表示事件，有向边表示活动，有向边上的权值表示一项活动的持续时间
• 顶点所代表的事件，表示它的入边的活动均已完成，出边的活动可以开始
• 关键路径： 从源点到汇点最长的路径
• 关键活动：关键路径上的活动。或对整个工程的最短完成时间有影响的活动。即如它不能按期完成就会影响整个工程

找关键活动的目的：
(1)重视关键活动；
(2)缩短整个工期。
关键活动对缩短整个工期起着至关重要的作用；

方法

• 1 事件最早发生的事件，用拓扑排序就能计算
  earliest( i ) = 从源点 v0 到 vi的最长路径长度
• 2 事件 vi 的允许的最晚发生时间。
  latest( i ) = earliest(n) - 从 vi 到 汇点 vn 的最长路径长度
• 3 假设 ak 表示边 <vi ,vj> ,边的权值为 w(i, j)
  early(k) = earliest( i ) ，事件 vi 的最早可能发生的时间
• 4 活动 ak 允许的最晚开始时间
  late(k) = latest( j ) - w(i, j)
• 5 early(k) = late(k) ,则 ak是关键路径

关键活动必须在它可能的最早开始时间立即开始，否则将影响整个工程。

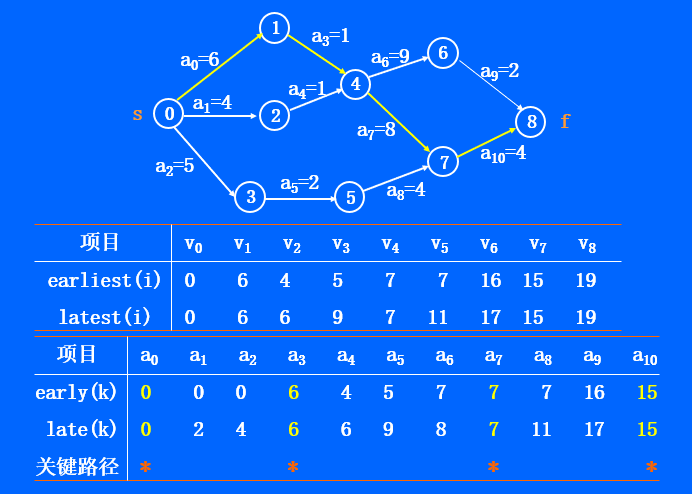

算法

• 1 计算ealiest 从前向后算
  从earliest(0)=0开始，自前向后递推计算:
  earliest(j)=max{earliest(i)+w(i,j)}
• 2 计算 latest 从后向前算
  latest(i)=mim{latest(j)-w(i,j)}
  S(i)是所有以i为头的弧<i,j>的弧尾j的集合

标准建模语言UML

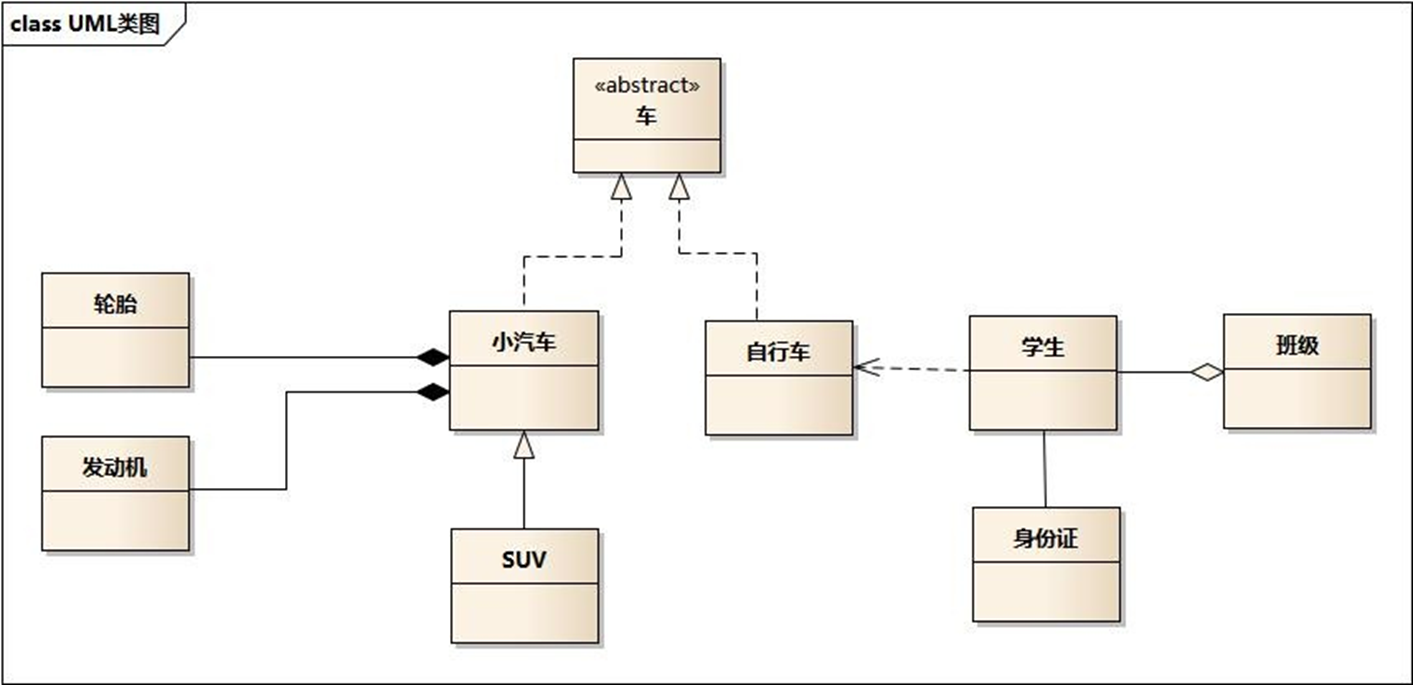

类图

• 类，是对现实中事物的抽象

• 从上到下分三部分，类名、属性和操作
• 属性有属性名，还有其他的描述信息，可见性、参数类型、缺省值
• 每一个操作也都有一个名字，其它可选的信息包括可见性、参数的名字、参数类型、参数缺省值和操作的返回值的类型等

接口

• 一组操作的集合，只有操作的声明，没有实现

抽象类

• 不能被实例化的类，至少包含一个抽象操作


模板类

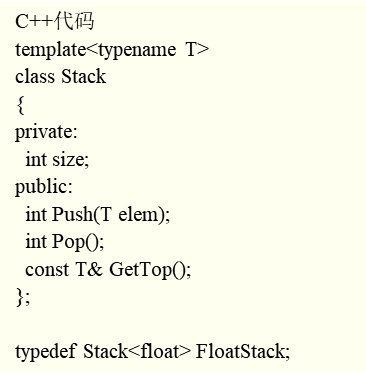

• 种参数化的类，在编译时把模版参数绑定到不同的数据类型，从而产生不同的类


类图中的关系

• 关系的名字
• 类的角色

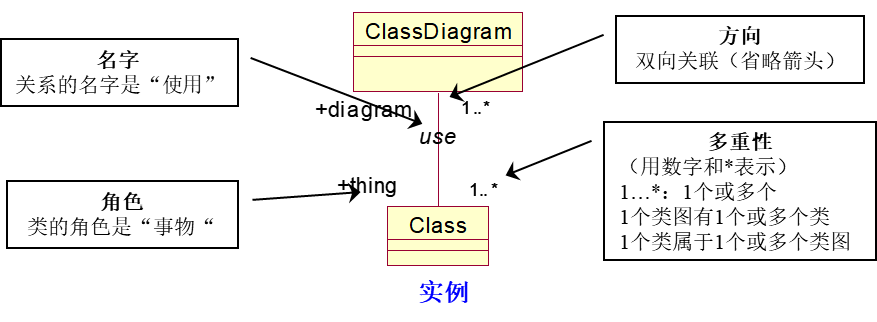

• 多重性


关联关系

• 对象之间的引用关系

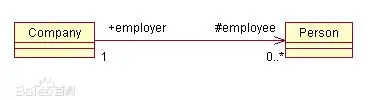

• 单向关联： 用一个箭头加实现表示

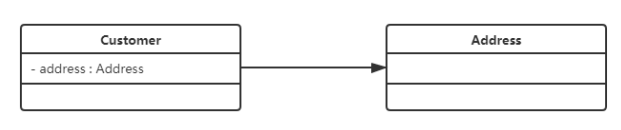

• 上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现，必然应该顾客对象，关联一个地址对象

双向关联，省略箭头

• 上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买
• 一个顾客可以买多种商品，商品可以被顾客购买

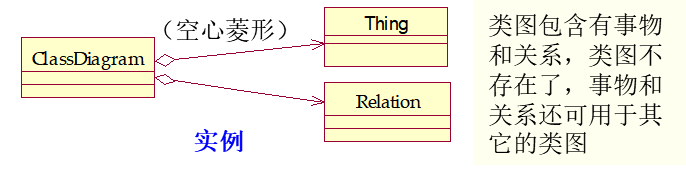

聚合关系

• 是整体和部分之间的关系

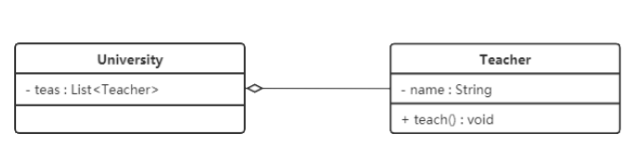

• 成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

组合关系

• 整体与部分关系
• 部分不能脱离整体，头和嘴巴的关系

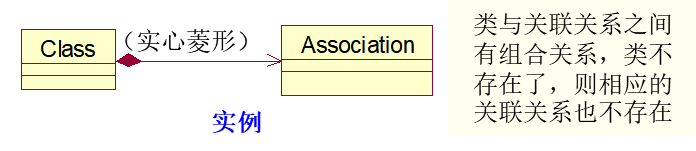

• 语义更强的聚合，部分和整体具有相同的生命周期
• 一般的关 联关系语义较弱。也有两种语义较强，分别是聚合与组合

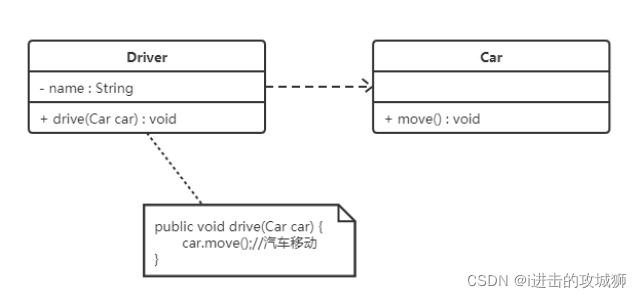

依赖关系

• 某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）
• 有多种表现形式，例如绑定(bind)、友元(friend)

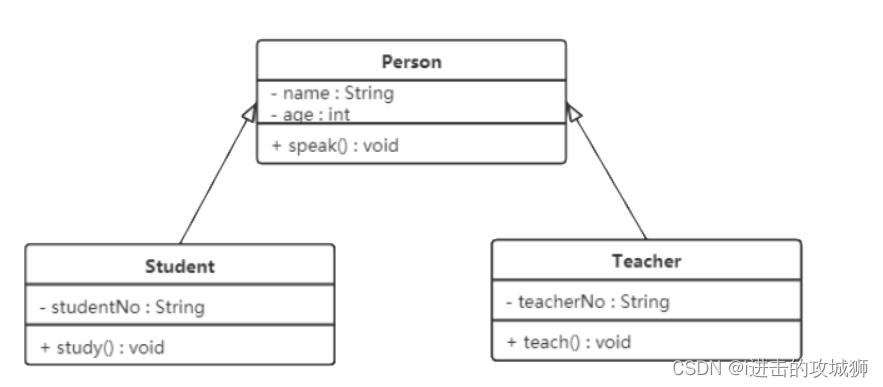

继承关系（泛化）

• 继承关系是对象之间耦合度最大的一种关系
• 空心三角指向父类

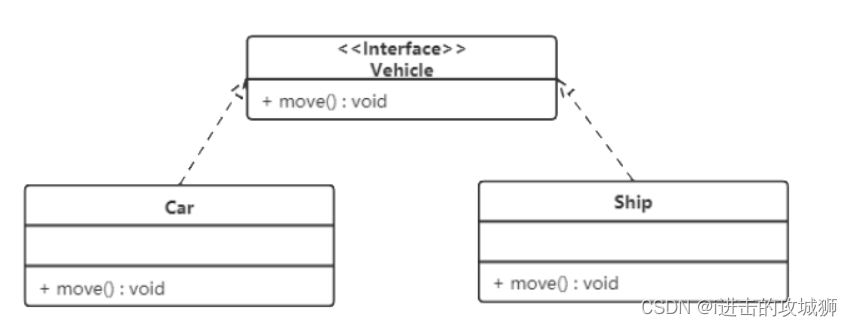

实现关系

• 实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作

UML 用例图

• 参与者
• 用例： 系统外部可见的功能单元

关系

• 关联：参与者与用例之间的交互
• 包含：必选的，缺少包含用力，基用例就不完整
• 拓展：不是必选的
• 泛化：参与者之间的关系


OCL 对象约束语言
