Altium Designer入门项目之自制《USB to 串口》

如何自制USB-串口工具

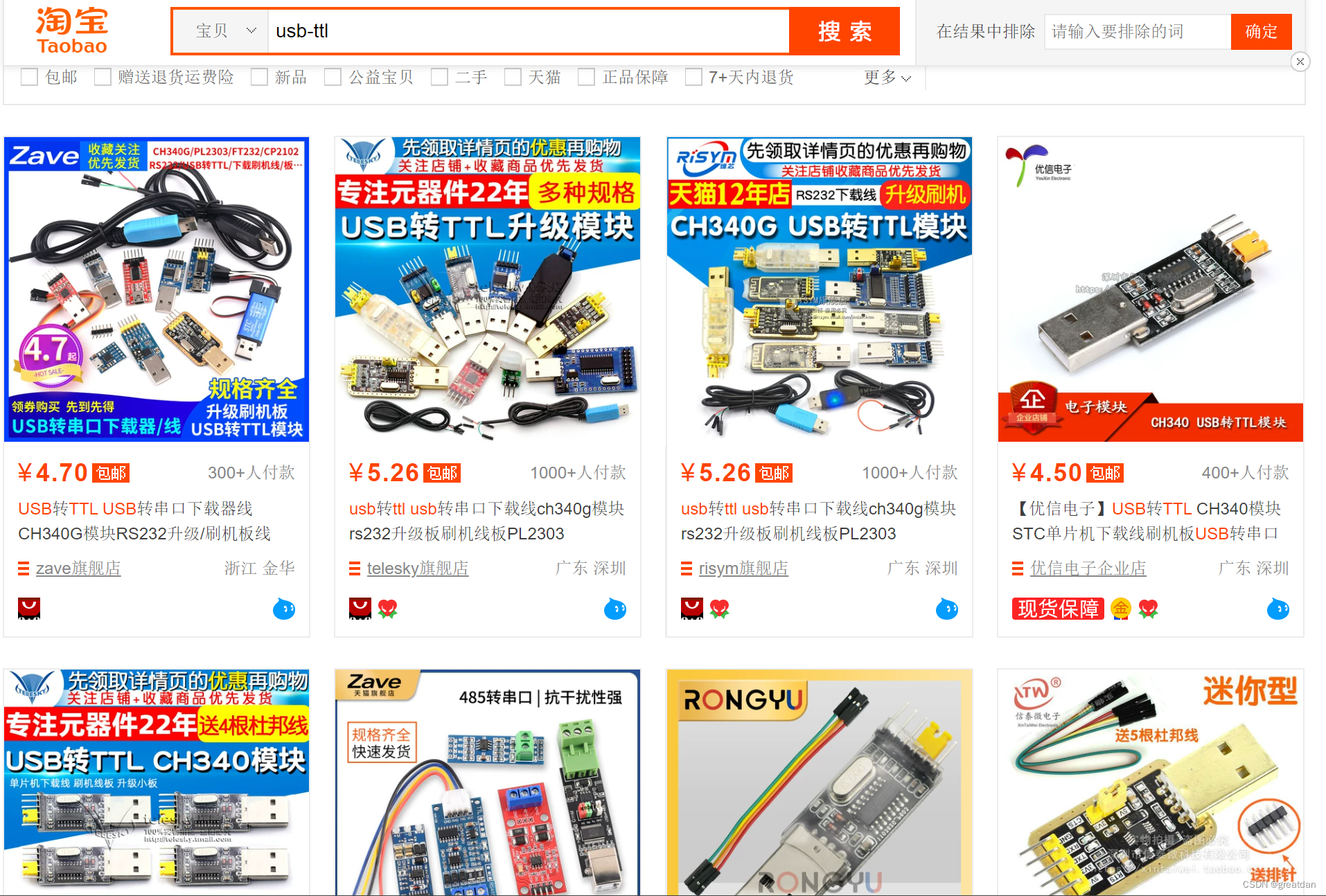

上淘宝搜索USB-TTL，会出现很多可以选择的商品，大多数商品的解决方案都是依据沁恒公司的CH340系列芯片。

所以如此简单的电路，对于想入门硬件设计的小伙伴，为什么不自己用AD画一个呢！

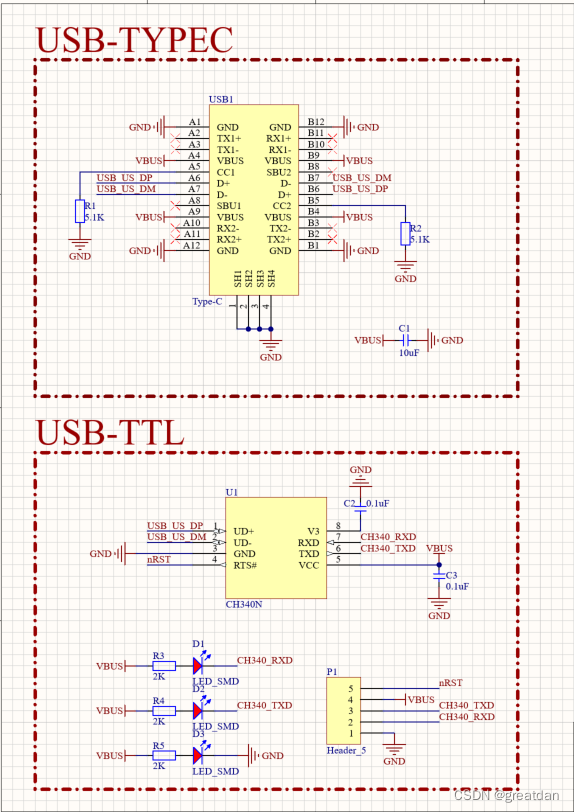

下图是我自制的USB-串口电路。

电路结构非常简单，CH340N加上芯片手册上推荐的外围电路就OK了。

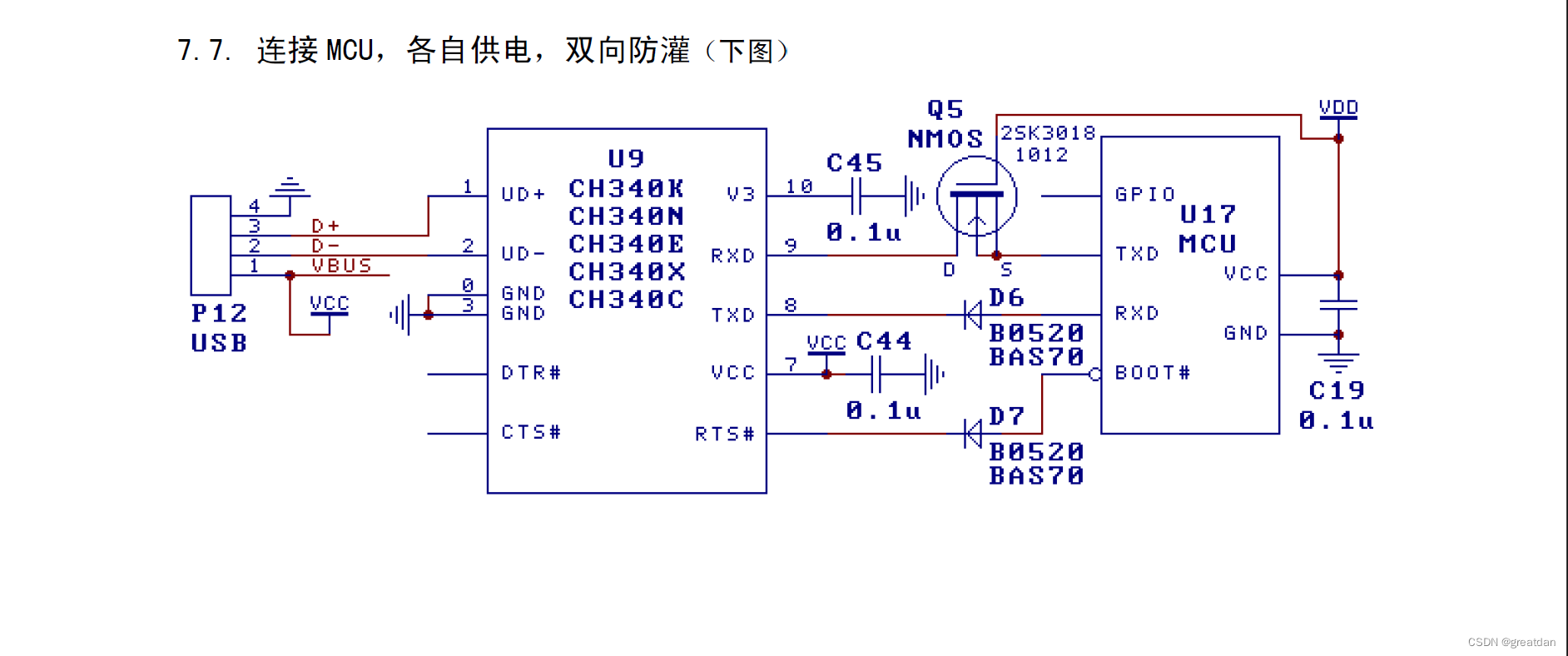

数据手册中的电路增加了防灌电路（某些批次的CH340能自动防对内倒灌；Q5，D6，D7用于防止对MCU倒灌），在我的电路中没有加，还是有烧MCU的风险的。

CH340N应该是外围电路最简单的USB-串口芯片了，当然其功能也比较单一，就是USB转TTL，没有同系列其他型号的额外功能，例如MODEM联络信号引脚（CTS#引脚、DSR#引脚、RI#引脚、DCD#引脚、DTR#引脚、RTS#引脚、UT#引脚。）；辅助引脚（IR#引脚、R232引脚、CKO引脚、ACT#引脚、TNOW 引脚。）

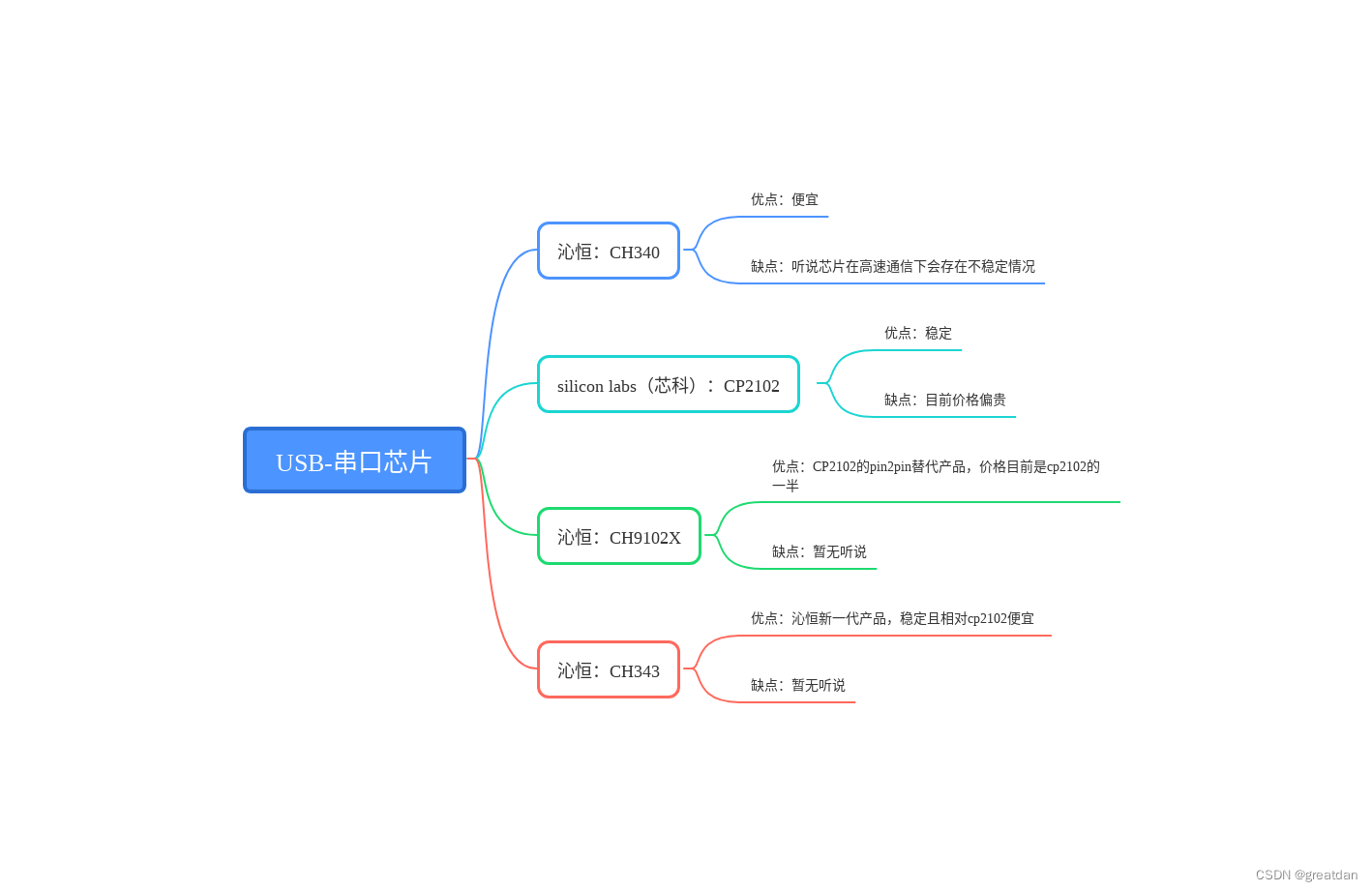

各种USB-TTL芯片对比
