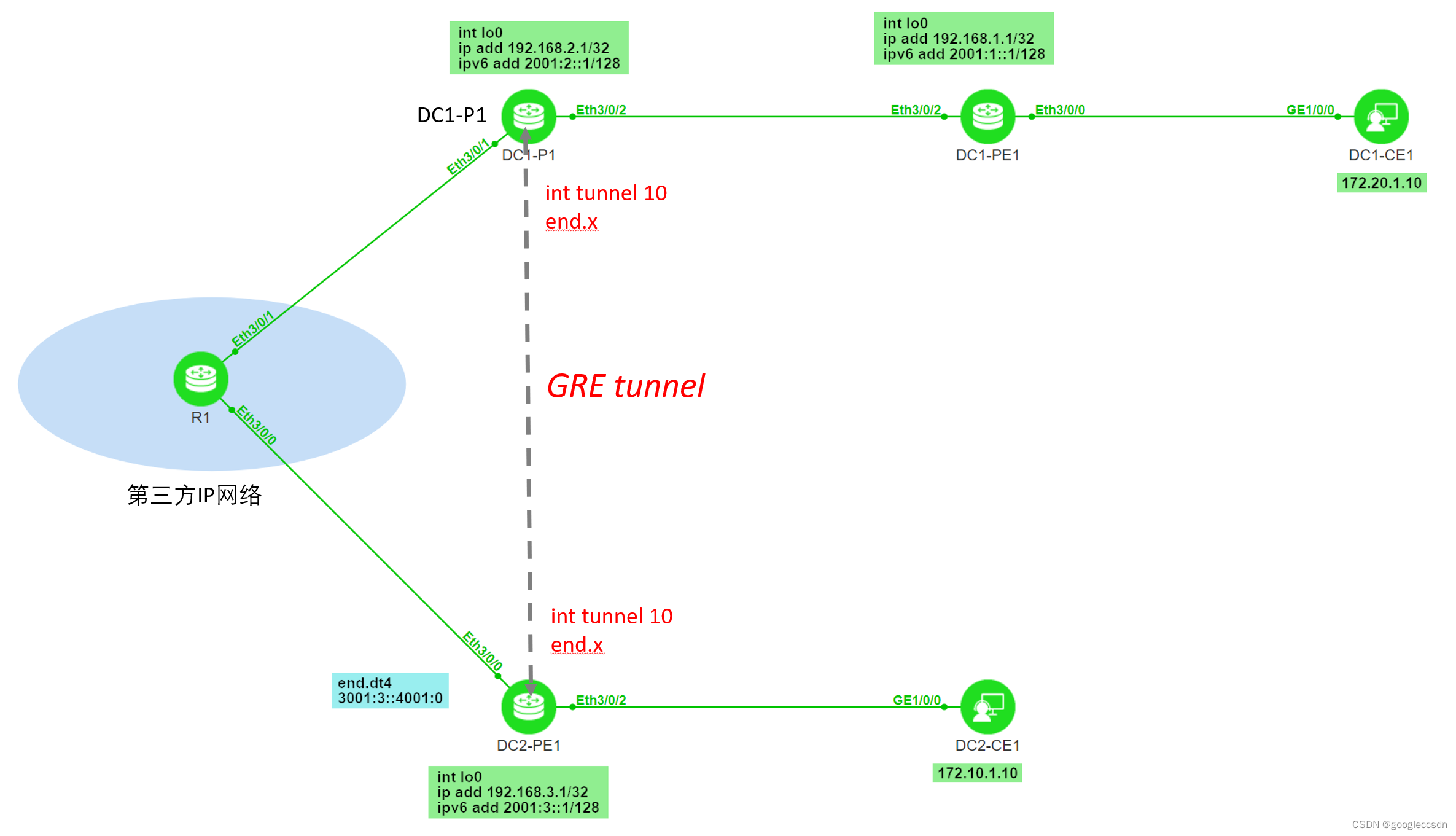

1、测试拓扑

图中，DC2-PE1和DC1-P1通过连接到第三方IP网络进行IP层面的互通，不是通过申请运营商专线实现设备之间的点对点互通。

R1模拟第三方IP网络环境，配置简单静态路由，实现DC1-P1和DC2-PE1之间loopback0地址能够互通。

DC2-PE1、DC1-P1、DC1-PE1均运行SRv6，此时，通过在DC2-PE1和DC1-P1之间建立GRE隧道，通过SRv6 over GRE，实现DC2-PE1和DC1-P1的SRv6网络连接。在最终效果上等同于DC2-PE1和DC1-P1专线连接。

2、数据准备

2.1 IPv4/IPv6地址

IPv4IPv6
Loopback地址：
DC1-PE1192.168.1.1/322001:1::1/128
DC1-P1192.168.2.1/322001:2::1/128
DC2-PE1192.168.3.1/322001:3::1/128
设备互联地址
DC1-PE1/DC1-P1

192.168.12.1/24

192.168.12.2/24

2001:12::1/64

2001:12::2/64

DC1-P1/DC2-PE1 GRE

192.168.23.2/24

192.168.23.3/24

2001:23::2/64

2001:23::3/64

终端地址
DC1-CE1172.20.1.10/24172:20:1::10
DC2-CE1172.10.1.10/24172:10:1::10
第三方IP网络
R1

10.1.1.0/24

10.2.1.0/24

2.2 SRv6 SID地址

DC1-PE1DC1-P1DC2-PE1
Locator3001:1::/803001:2::/803001:3::/80
Locator nameDC1-PE1DC1-P1DC2-PE1
end::10::10::10
end-x::AB 注::AB::AB
end-dt4::4001::4001
end-dt6::6001::6001
end-op::7001::7001::7001

注：比如DC1-PE1上，针对DC1-PE1和DC1-P1互联端口end-x为::12

2.3 VPN规划

RDRT
VPN1

DC1-PE1: 100:1

DC2-PE1: 100:2

100:100

3、设备配置

3.1 端口基础配置

DC1-PE1配置，其他类似：

sysnam DC1-PE1
#
int lo0
ipv6 enable
ip add 192.168.1.1 32
ipv6 add 2001:1::1 128
#
int ether3/0/2
ipv6 enable
ip add 192.168.12.1 24
ipv6 add 2001:12::1 64
#

3.2 GRE配置

DC1-P1配置
！
#
interface LoopBack0
 binding tunnel gre
#
interface Tunnel10
 ipv6 enable
 ipv6 address 2001:23::2/64
 tunnel-protocol gre
 source 192.168.2.1
 destination 192.168.3.1
#

DC2-PE1配置
！
#
interface LoopBack0
 binding tunnel gre
#
interface Tunnel10
 ipv6 enable
 ipv6 address 2001:23::3/64
 tunnel-protocol gre
 source 192.168.3.1
 destination 192.168.2.1
#

配置第三方网络：

R1:
#
ip route-static 192.168.2.1 255.255.255.255 10.1.1.2
ip route-static 192.168.3.1 255.255.255.255 10.2.1.2
#

DC1-P1:
ip route-static 192.168.3.1 255.255.255.255 10.1.1.1

DC2-PE1：

ip route-static 192.168.2.1 255.255.255.255 10.2.1.1

检查命令：

dis tunnel-info all

3.3 ISIS基础配置

DC1-PE1配置：
#
isis 100
 is-level level-2
 cost-style wide
 network-entity 49.0001.0001.0001.0001.00
 is-name DC1-PE1
 #
 ipv6 enable topology ipv6
#
int lo0
isis enable 100
isis ipv6 enable 100
#
#
int ether3/0/2
isis enable 100
isis ipv6 enable 100
isis circuit-type p2p
#

DC1-P1配置：
#
isis 100
 is-level level-2
 cost-style wide
 network-entity 49.0001.0002.0002.0002.00
 is-name DC1-P1
 #
 ipv6 enable topology ipv6
#
int lo0
isis enable 100
isis ipv6 enable 100
#
#
int ether3/0/2
isis enable 100
isis ipv6 enable 100
isis circuit-type p2p
#
#
int tunnel10
isis ipv6 enable 100
#

DC2-PE1配置：
#
isis 100
 is-level level-2
 cost-style wide
 network-entity 49.0001.0003.0003.0003.00
 is-name DC2-PE1
 #
 ipv6 enable topology ipv6
#
int lo0
isis enable 100
isis ipv6 enable 100
#
int tunnel10
isis ipv6 enable 100
#

3.4 VPN基础配置

DC1-PE1配置，DC2-PE1类似:
#
ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 100:1
vpn-target 100:100 both evpn
 ipv6-family
  route-distinguisher 100:1
vpn-target 100:100 both evpn
#
int ether 3/0/0
ip binding vpn-instance vpn1
ip add 172.20.1.1 24
ipv6 enable
ipv6 add 172:20:1::1 64
#

3.5 BGP基础配置

DC1-PE1配置，DC2-PE1类似：
#
bgp 100
 router-id 192.168.1.1
 undo default ipv4-unicast
 peer 2001:3::1 as-number 100 （直接和DC2-PE1建立IBGP）
 peer 2001:3::1 connect-interface Lo0
 #
 l2vpn-family evpn
  policy vpn-target
  peer 2001:3::1 enable
 #
 ipv4-family vpn-instance vpn1
 #将vpn端口直连路由引入为bgp vpnv4路由
  import-route direct
 #将vpnv4路由转为evpn type 5路由发布给evpn邻居
  advertise l2vpn evpn
 #
 ipv6-family vpn-instance vpn1
  import-route direct
  advertise l2vpn evpn

3.6 SRv6基础配置

3.6.1 配置SRv6 SID

DC1-PE1配置：
#
segment-routing ipv6
 encapsulation source-address 2001:1::1
 locator DC1-PE1 ipv6-prefix 3001:1:: 80 static 15 args 16
  opcode ::10 end psp
  opcode ::12 end-x interface ether 3/0/2 nexthop 2001:12::2 psp
  opcode ::4001 end-dt4 vpn-instance vpn1 evpn
  opcode ::6001 end-dt6 vpn-instance vpn1 evpn
  opcode ::7001 end-op
#配置SRv6 TE Policy关联Segment Routing IPv6下的一个Locator，并在关联Locator范围内指定SRv6 TE Policy的Binding SID
 srv6-te-policy locator DC1-PE1
#使能所有SRv6 TE Policy故障感知功能
 srv6-te-policy path verification enable
#

DC1-P1配置：
#
segment-routing ipv6
 encapsulation source-address 2001:2::1
 locator DC1-P1 ipv6-prefix 3001:2:: 80 static 15 args 16
  opcode ::10 end psp
  opcode ::21 end-x interface ether 3/0/2 nexthop 2001:12::1 psp
  opcode ::23 end-x interface tunnel 10 nexthop 2001:23::3 psp（实验中为了观察SRH，修改为了no-flavor）
  opcode ::7001 end-op
 srv6-te-policy locator DC1-P1
#

DC2-PE1配置：
#
segment-routing ipv6
 encapsulation source-address 2001:3::1
 locator DC2-PE1 ipv6-prefix 3001:3:: 80 static 15 args 16
  opcode ::10 end psp
  opcode ::32 end-x interface tunnel 10 nexthop 2001:23::2 psp
  opcode ::4001 end-dt4 vpn-instance vpn1 evpn
  opcode ::6001 end-dt6 vpn-instance vpn1 evpn
  opcode ::7001 end-op
 srv6-te-policy locator DC2-PE1
 srv6-te-policy path verification enable
#

检查命令：
display segment-routing ipv6 locator verbose
display segment-routing ipv6 local-sid forwarding
display segment-routing ipv6 local-sid end forwarding （ProtocolType: STATIC就是这里分配的）

3.6.2 配置ISIS发送SID

DC1-PE1配置，其他类似，注意locator name不同：
isis 100
segment-routing ipv6 locator DC1-PE1

3.6.3 配置私网路由发送和迭代属性

DC1-PE1配置，DC2-PE1类似：
#
bgp 100
  #
 ipv4-family vpn-instance vpn1
   segment-routing ipv6 locator DC1-PE1 evpn
   segment-routing ipv6 traffic-engineer best-effort evpn

 ipv6-family vpn-instance vpn1
  segment-routing ipv6 locator DC1-PE1 evpn
  segment-routing ipv6 traffic-engineer best-effort evpn
#

3.6.4 配置EVPN发送SRv6封装的EVPN路由

DC1-PE1配置，DC2-PE1类似：
#
bgp 100
 l2vpn-family evpn
peer 2001:3::1 advertise encap-type srv6

3.7 配置结果验证

1、检查ISIS邻居关系是否建立

dis isis peer

2、检查BGP EVPN邻居关系是否建立

dis bgp evpn peer

3、检查SRv6 本地Locator和SID信息

dis segment-routing ipv6 locator DC1-PE1 verbose

dis segment-routing ipv6 local-sid forwarding

4、检查ISIS通过LSP发送的SID信息

dis isis lsdb is-name DC1-PE1 verbose

5、检查vpn路由在以evpn路由方式发送时携带的相关end.dt4或者end.dt6信息

dis bgp evpn all routing-table

dis bgp evpn all routing-table prefix-route 0:172.20.1.0:24

6、检查bgp evpn发送SRv6封装的evpn路由（可选）

抓包分析。

4、SRv6 BE over GRE测试

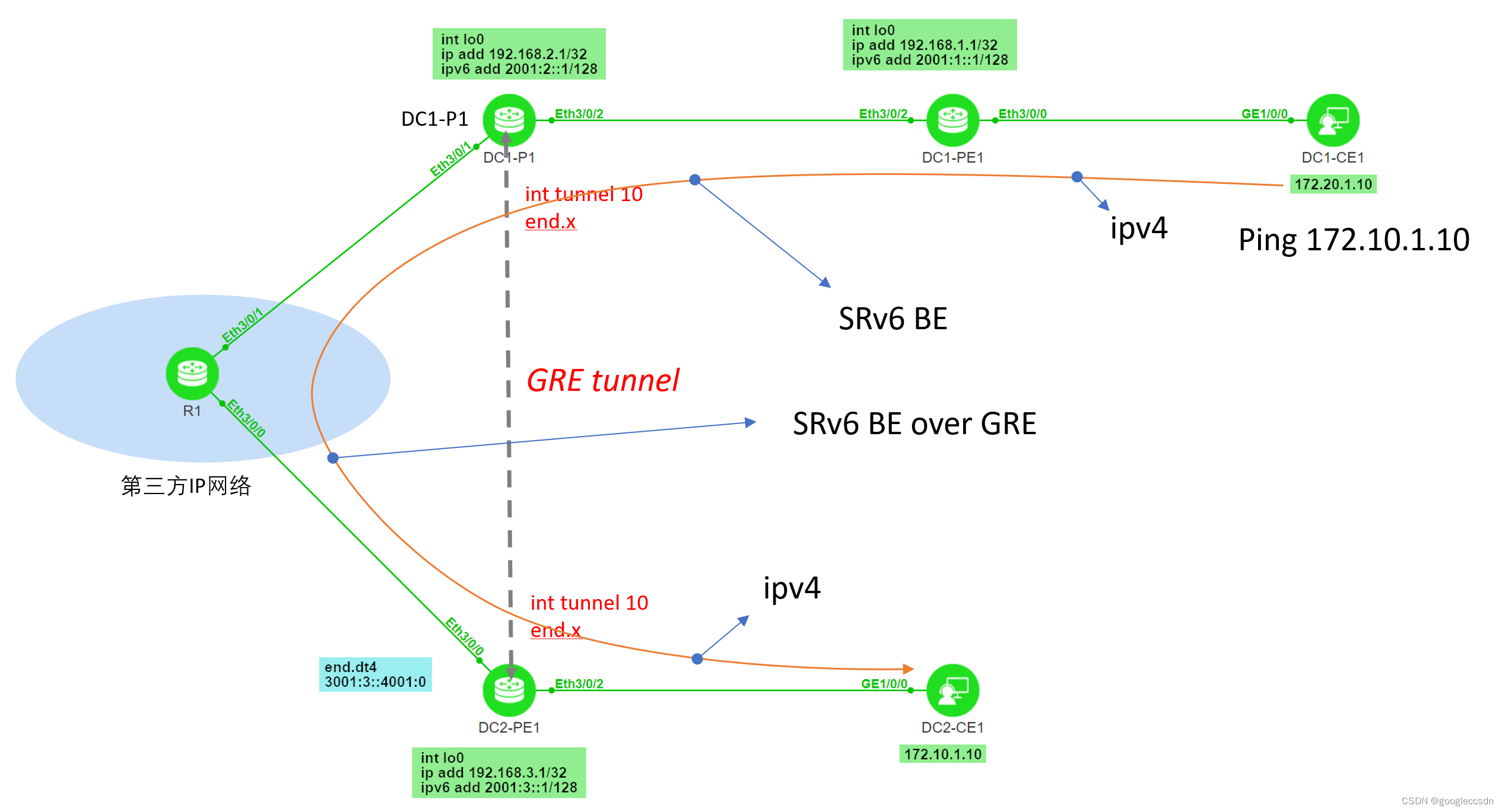

4.1 测试拓扑

4.2 测试说明

前面的配置完成后，由于还没有进行SRv6 TE Policy相关配置，此时DC1-CE1 ping DC2-CE1的流量将迭代到SRv6 BE。

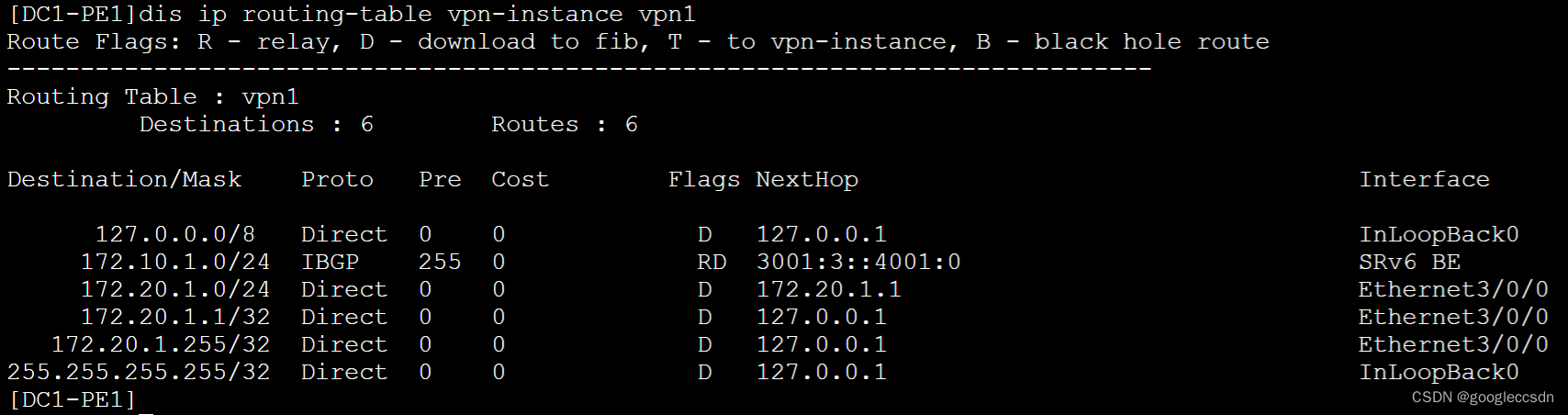

DC1-PE1检查vpn路由172.10.1.0/24和172:10:1::0/64已经迭代到SRv6 BE，并且直接以end.dt4/end.dt6为下一跳地址。

4.3 报文查看

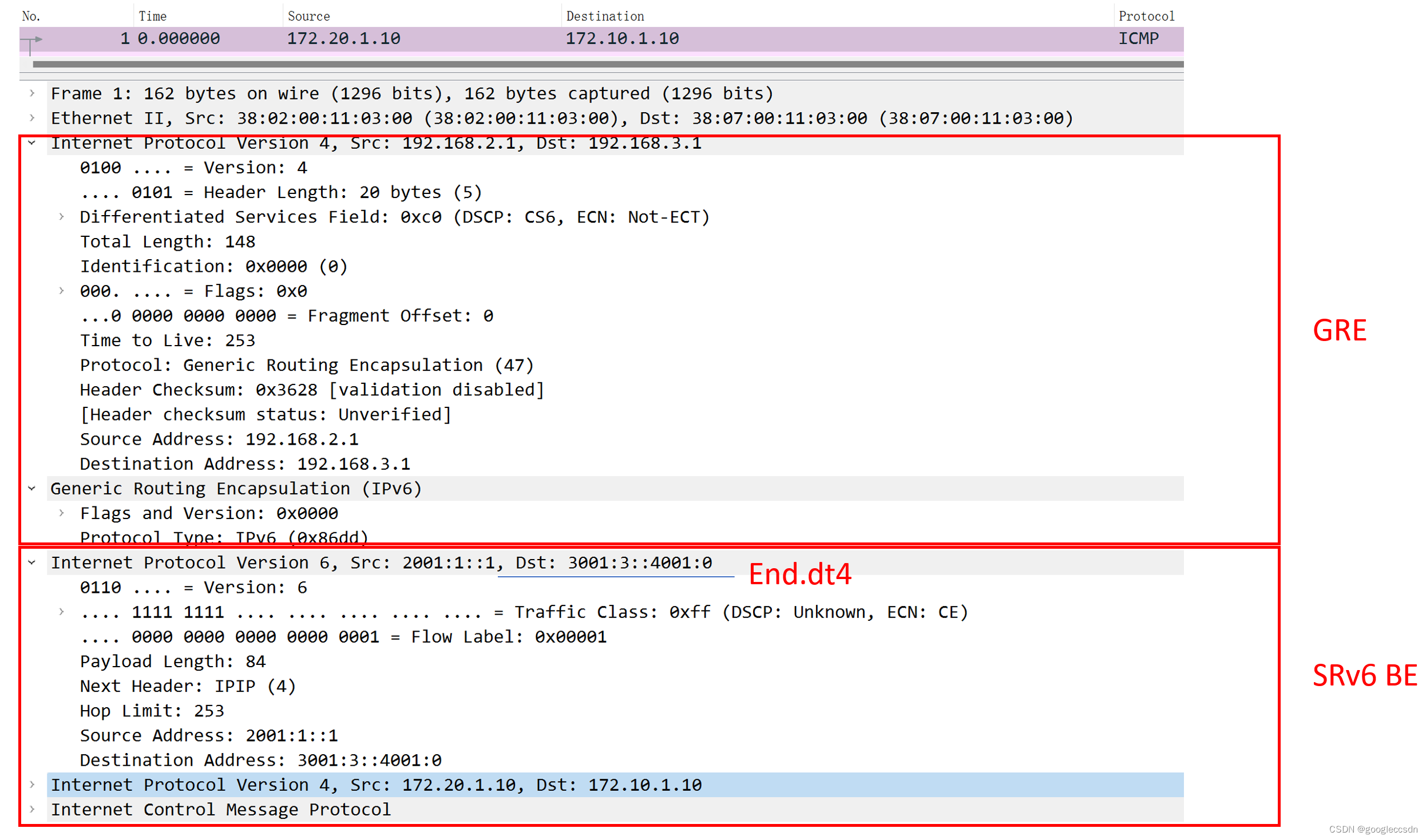

DC1-CE1 ping DC2-CE1时，在DC2-PE1，抓取DC2-PE1和R1连接的端口报文，并通过Wireshark查看SRv6 BE over GRE报文格式。

5、SRv6 TE Policy over GRE测试

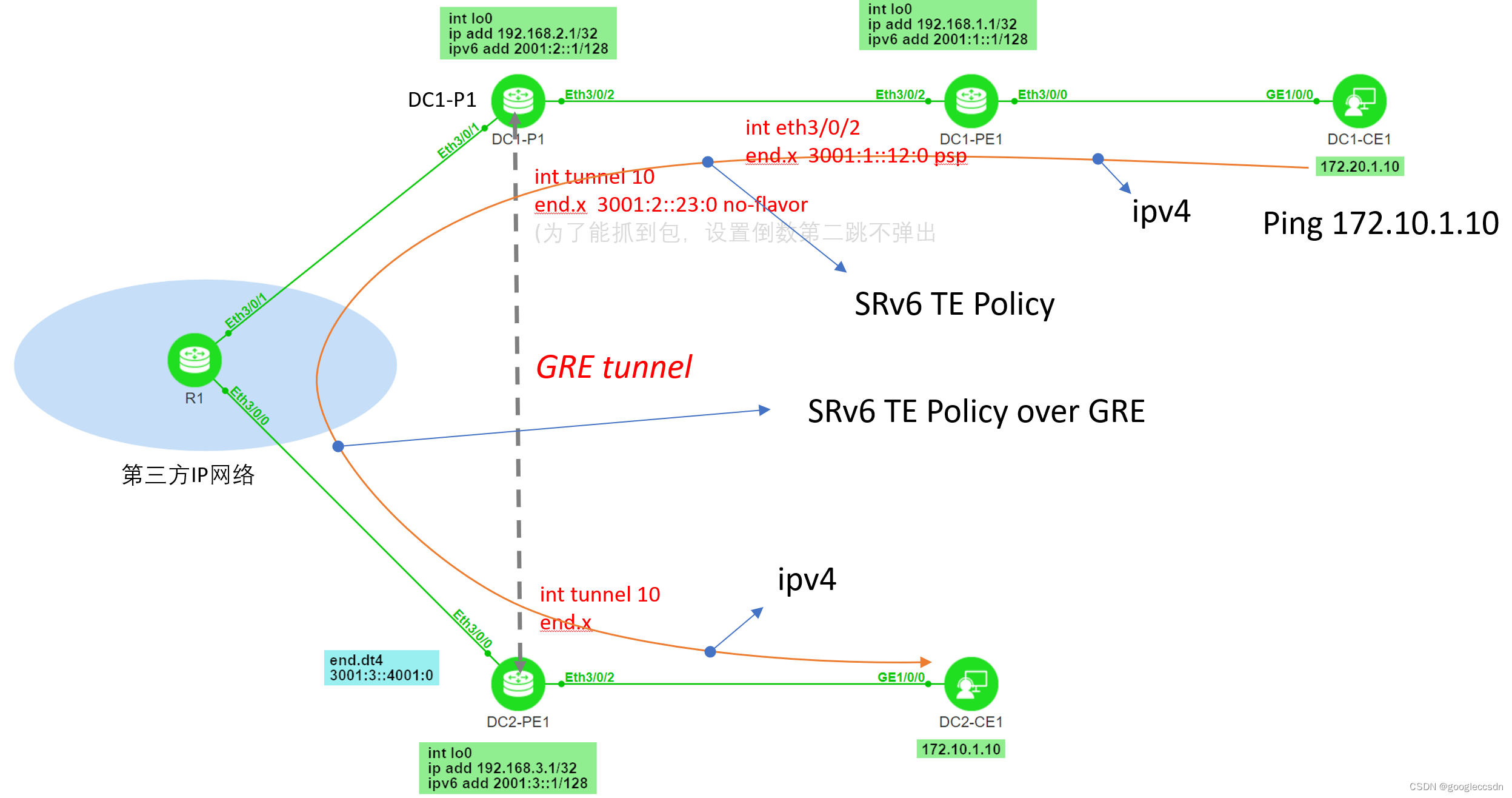

5.1 测试拓扑

5.2 测试说明

  • DC1-PE1配置1条SRv6 TE Policy,命名为policy1

DC1-PE1配置：
#
segment-routing ipv6
 segment-list list1
  index 5 sid ipv6 3001:1::12:0
  index 10 sid ipv6 3001:2::23:0
 srv6-te policy policy1 endpoint 2001:3::1 color 10
  candidate-path preference 100
   segment-list list1
#

  • DC1-PE1接收EVPN路由172.10.1.0时对此路由进行染色，通过Color引流的方式，将DC1-CE1 ping DC2-CE1的业务流量引入SRv6 TE Policy policy1。

在DC1-PE1，对172.10.1.0/24 BGP 路由染色，color为10
#
#配置对BGP VPN路由进行染色
#
route-policy p1 permit node 10
 if-match ip-prefix 1
 apply extcommunity color 0:10
#
route-policy p1 permit node 20
#
ip ip-prefix 1 index 10 permit 172.10.1.0 24
#
bgp 100
 #
 l2vpn-family evpn
  peer 2001:3::1  route-policy p1 import
#
#配置隧道策略
#
tunnel-policy tnl-1
 tunnel select-seq ipv6 srv6-te-policy load-balance-number 1
#
#把隧道策略部署到VPN实例中
#
ip vpn-instance vpn1
 ipv4-family
  tnl-policy tnl-1 evpn
 ipv6-family
  tnl-policy tnl-1 evpn
#

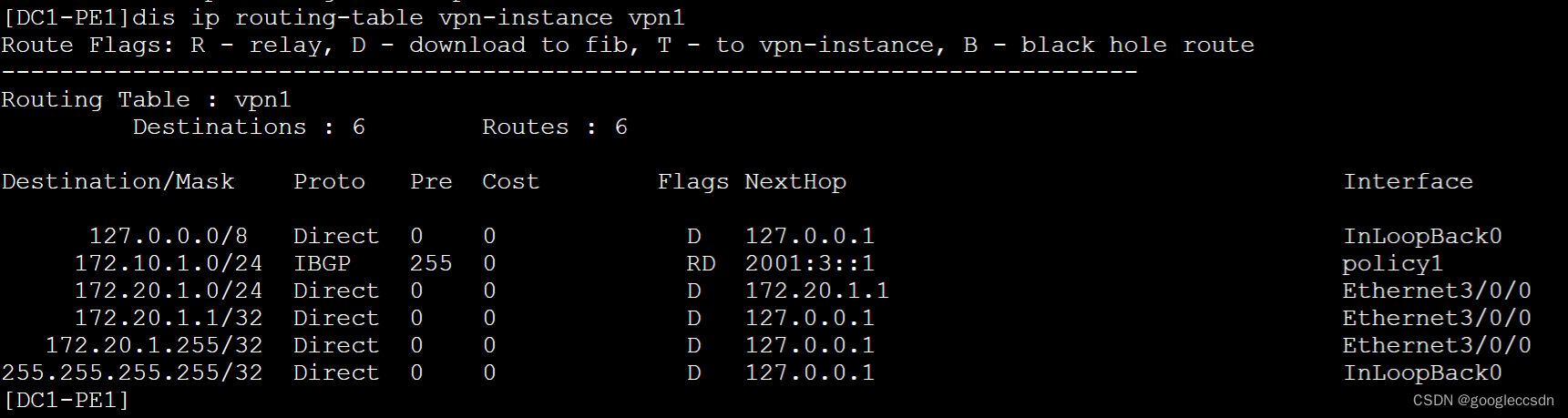

  •  查看VPN实例IPv4路由表信息，可以看到私网路由已经成功迭代到SRv6 TE Policy。

5.3 报文查看

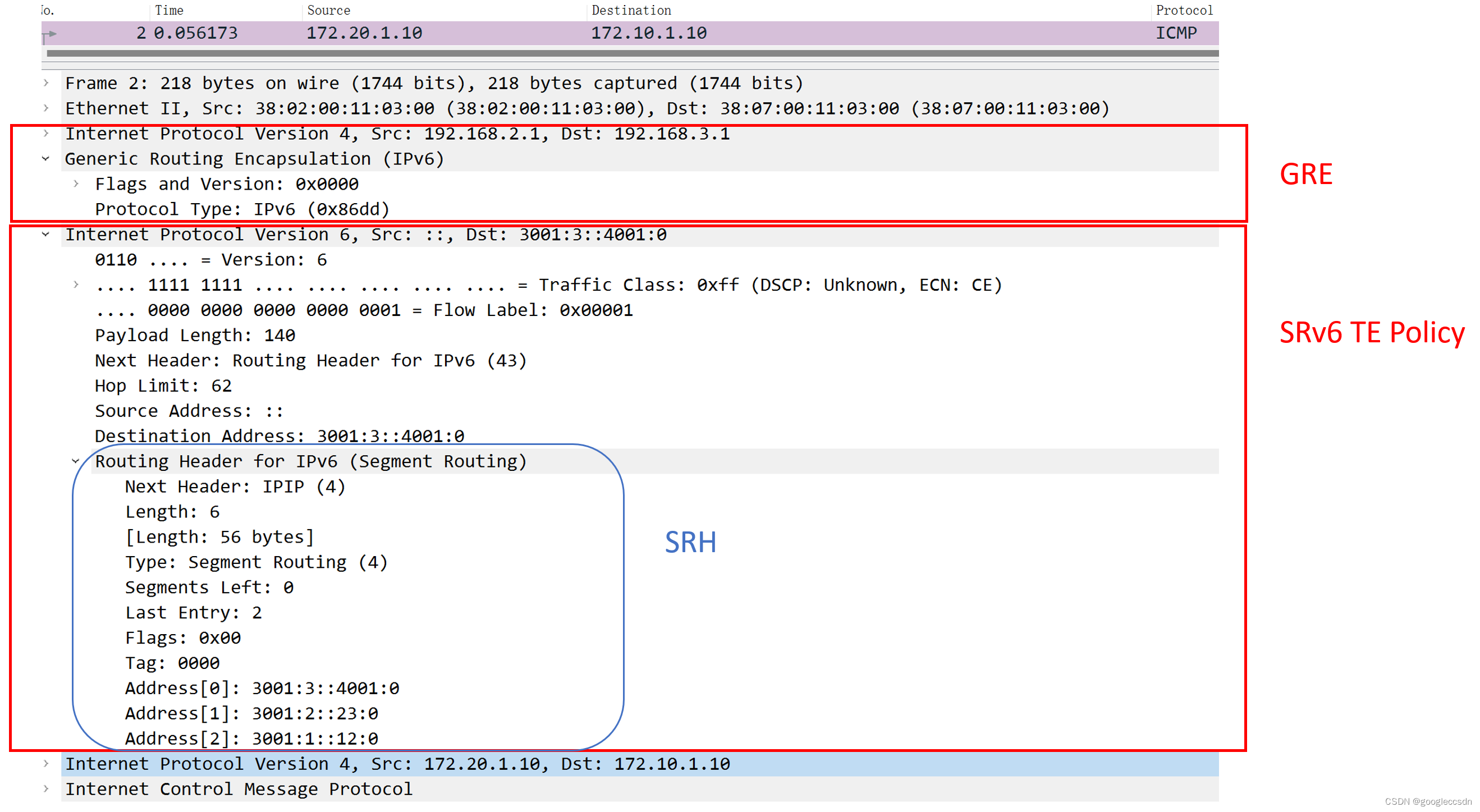

DC1-CE1 ping DC2-CE1时，在DC2-PE1，抓取DC2-PE1和R1连接的端口报文，并通过Wireshark查看SRv6 TE Policy over GRE报文格式：
