FPGA学习

基于正点原子新起点V2

Quartus II软件的使用

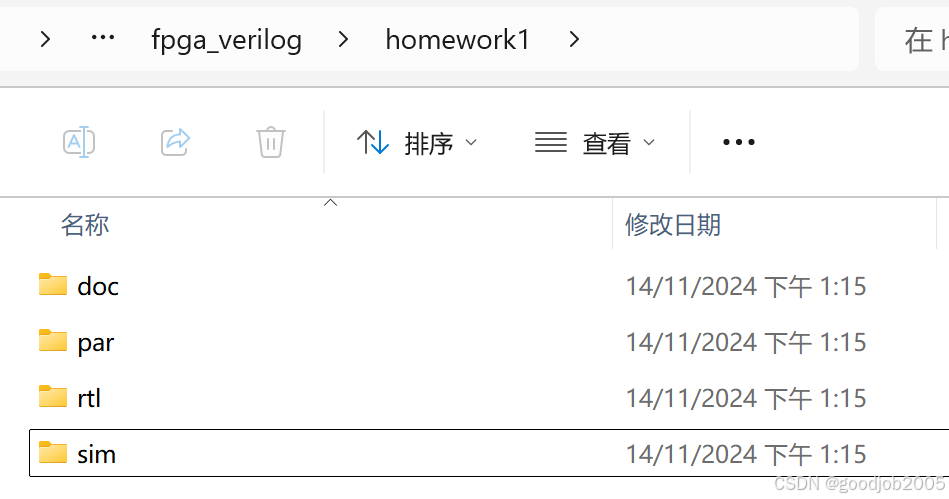

首先新建一个文件夹

doc:存放一些文件

par:存放工程文件

rtl:存放verilog代码

sim:存放仿真文件

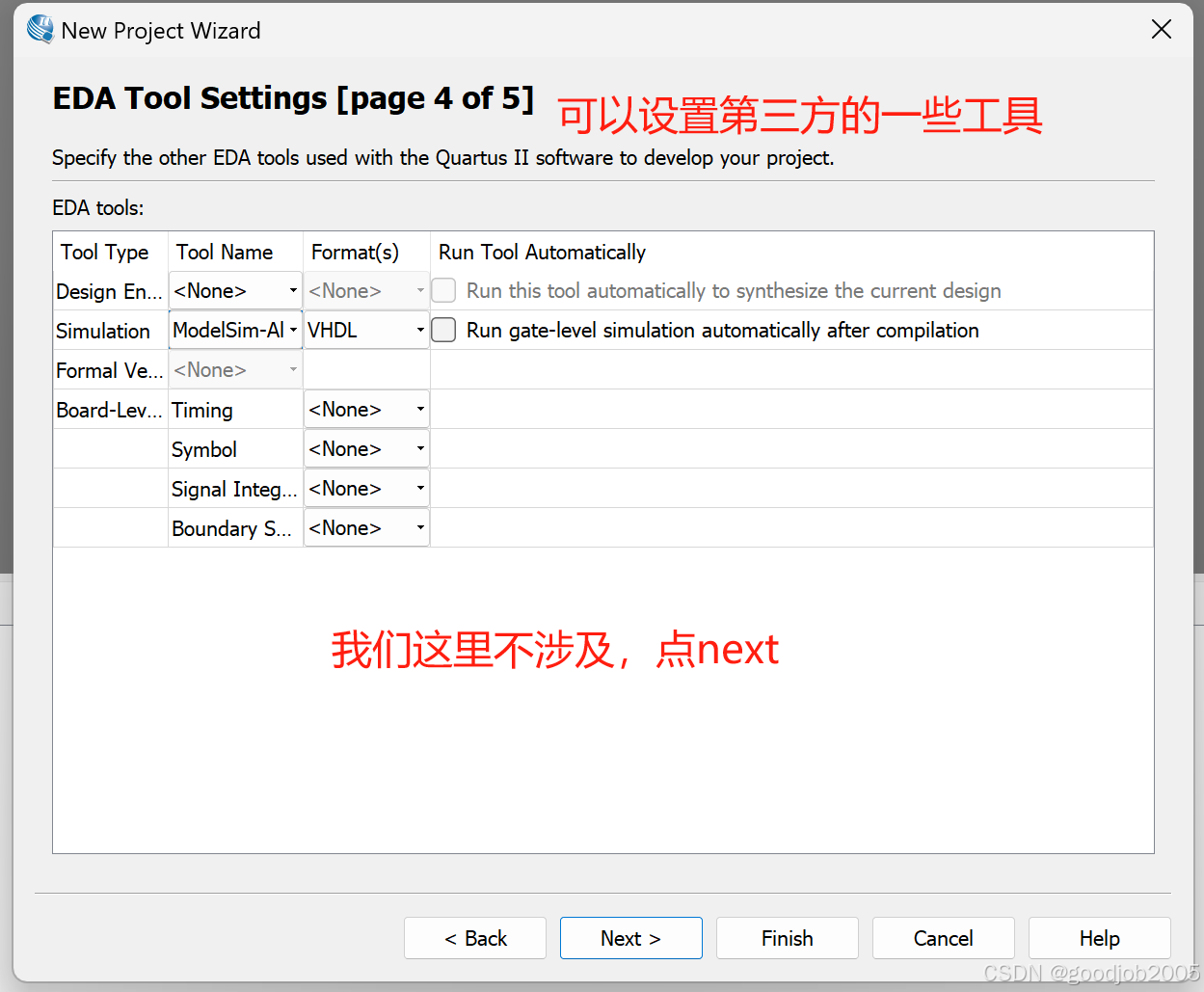

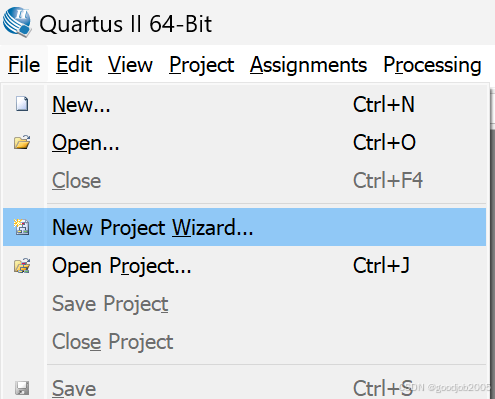

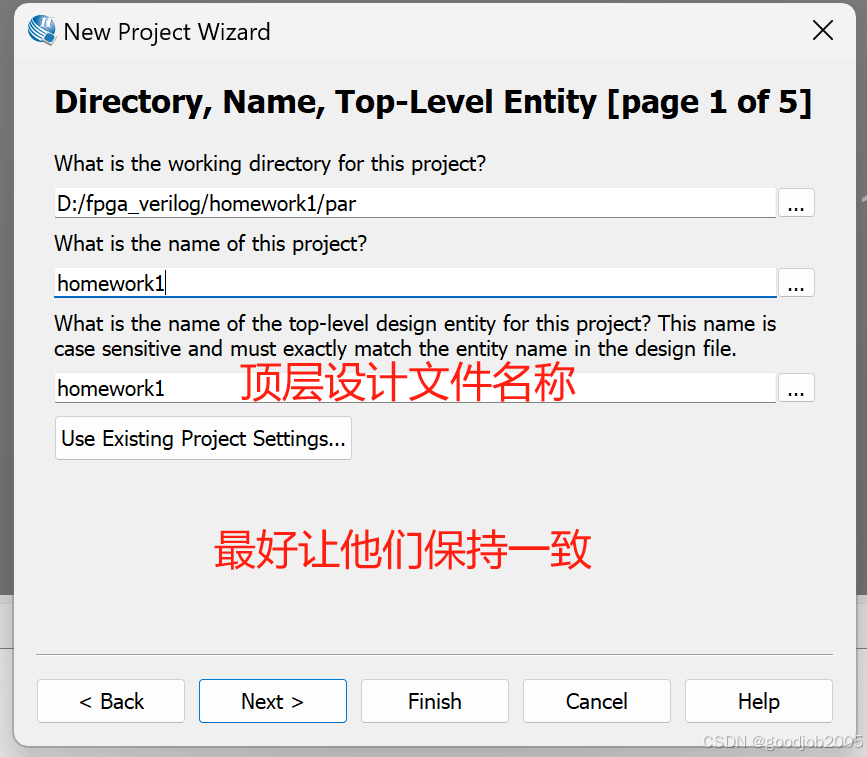

创建新工程

主要流程

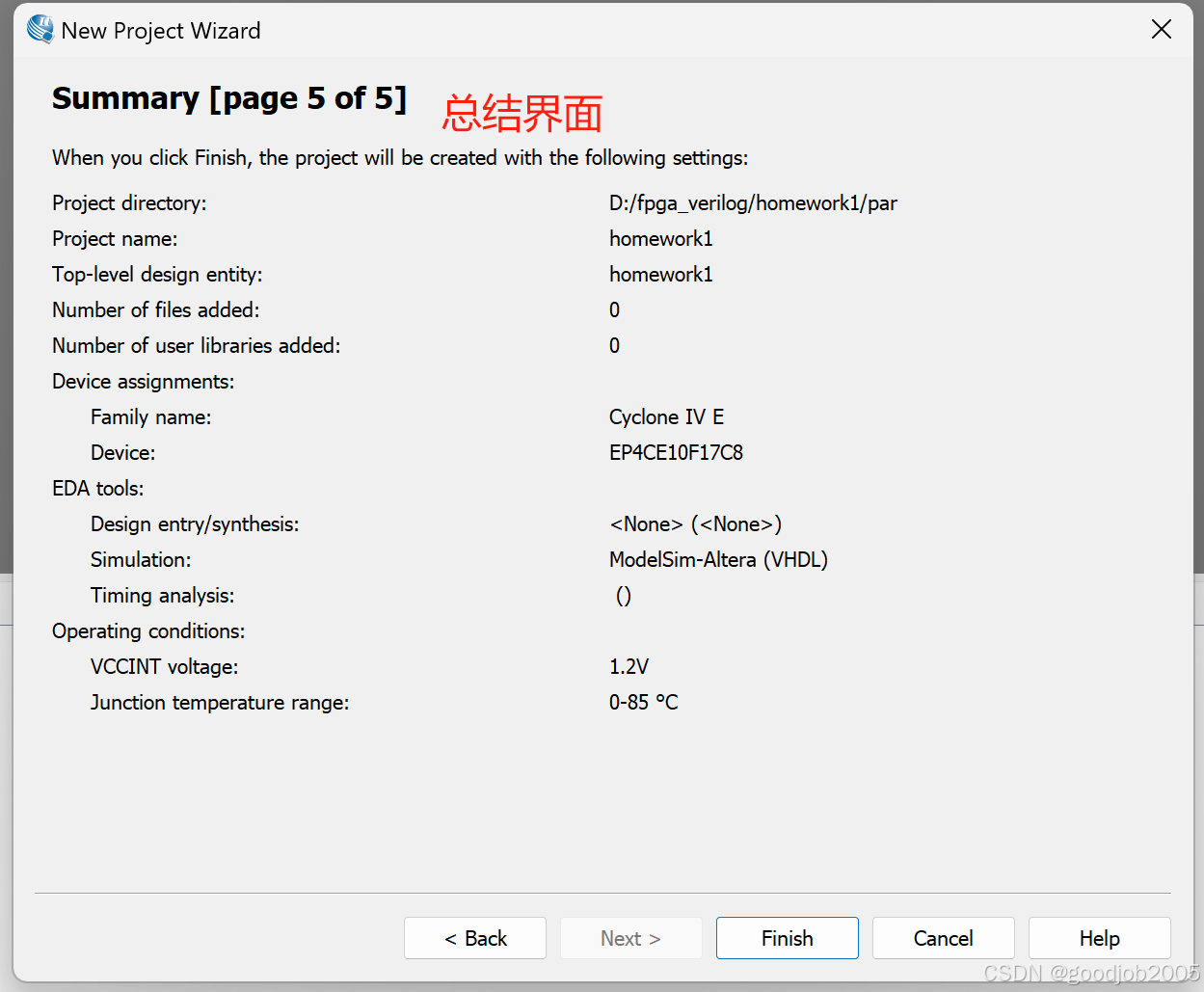

现在工程就创建好了

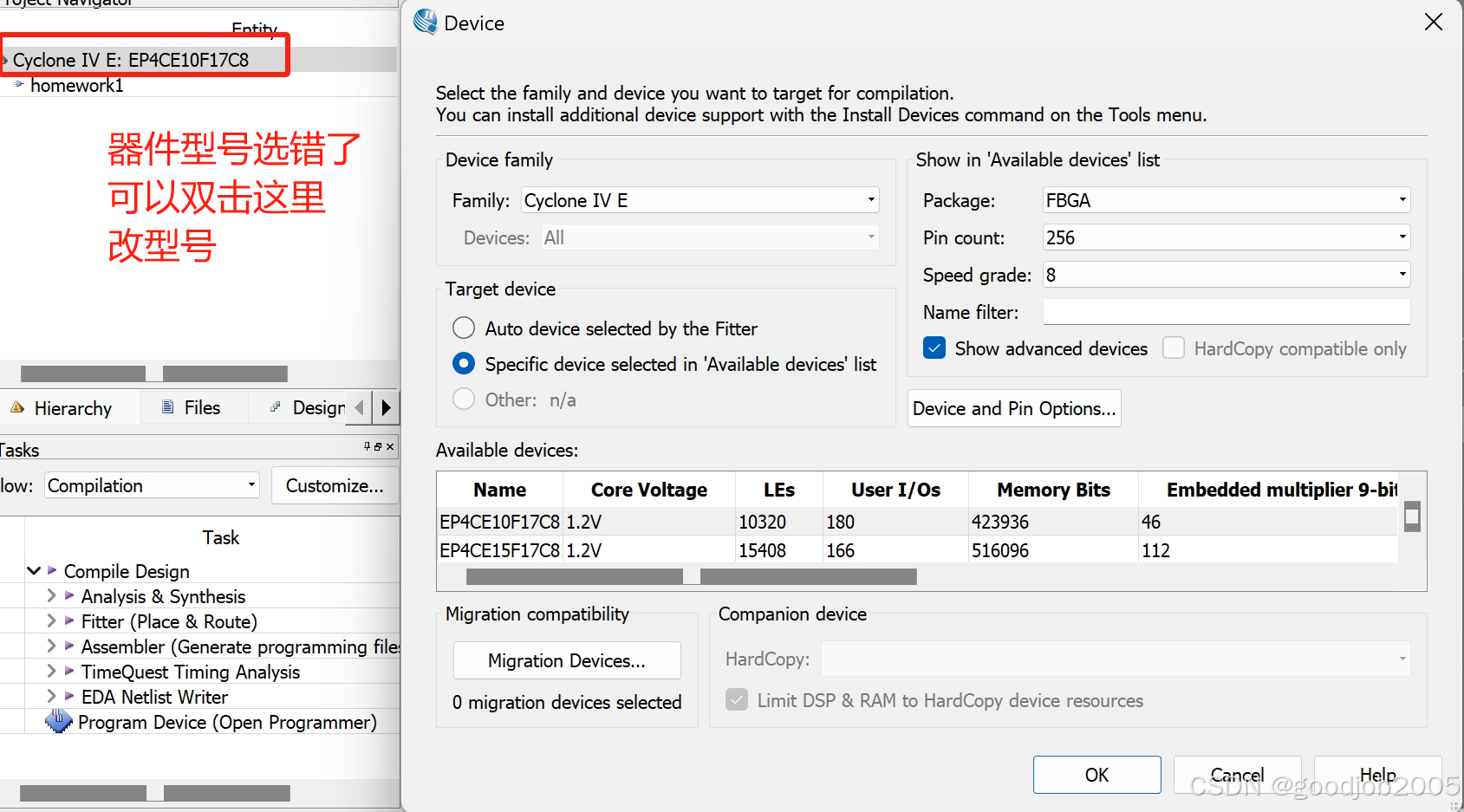

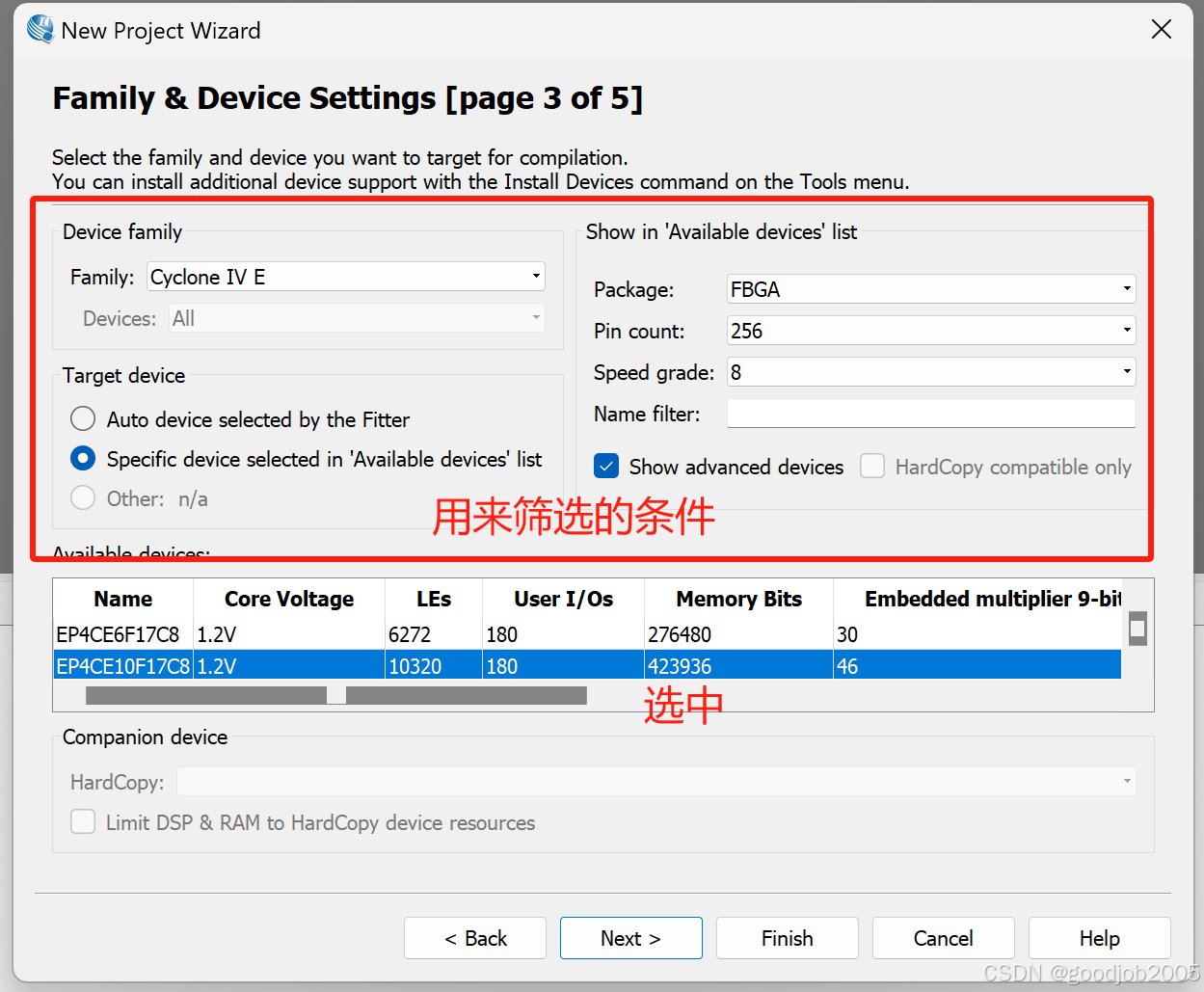

Tip:改型号

设计与输入

主要流程

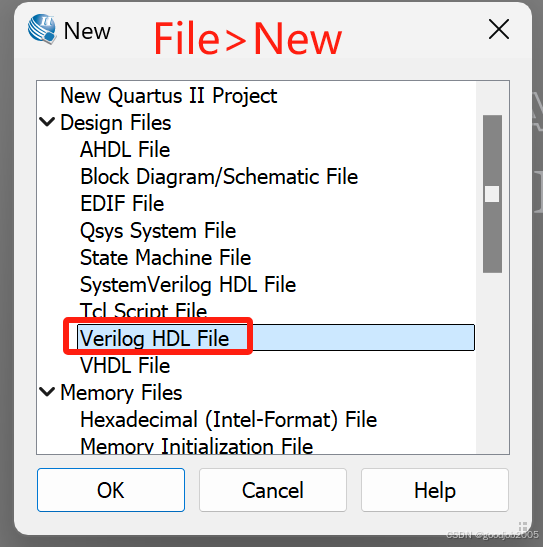

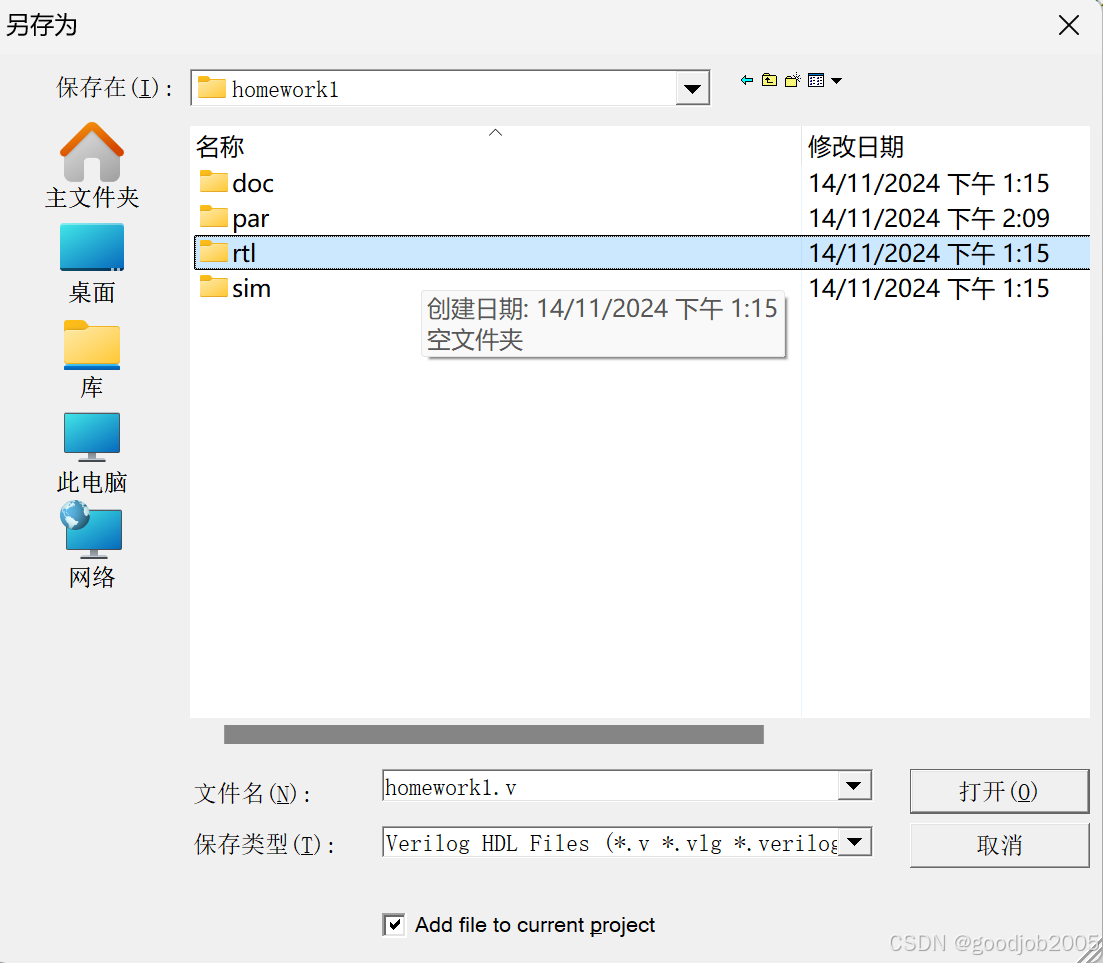

保存在rtl里面

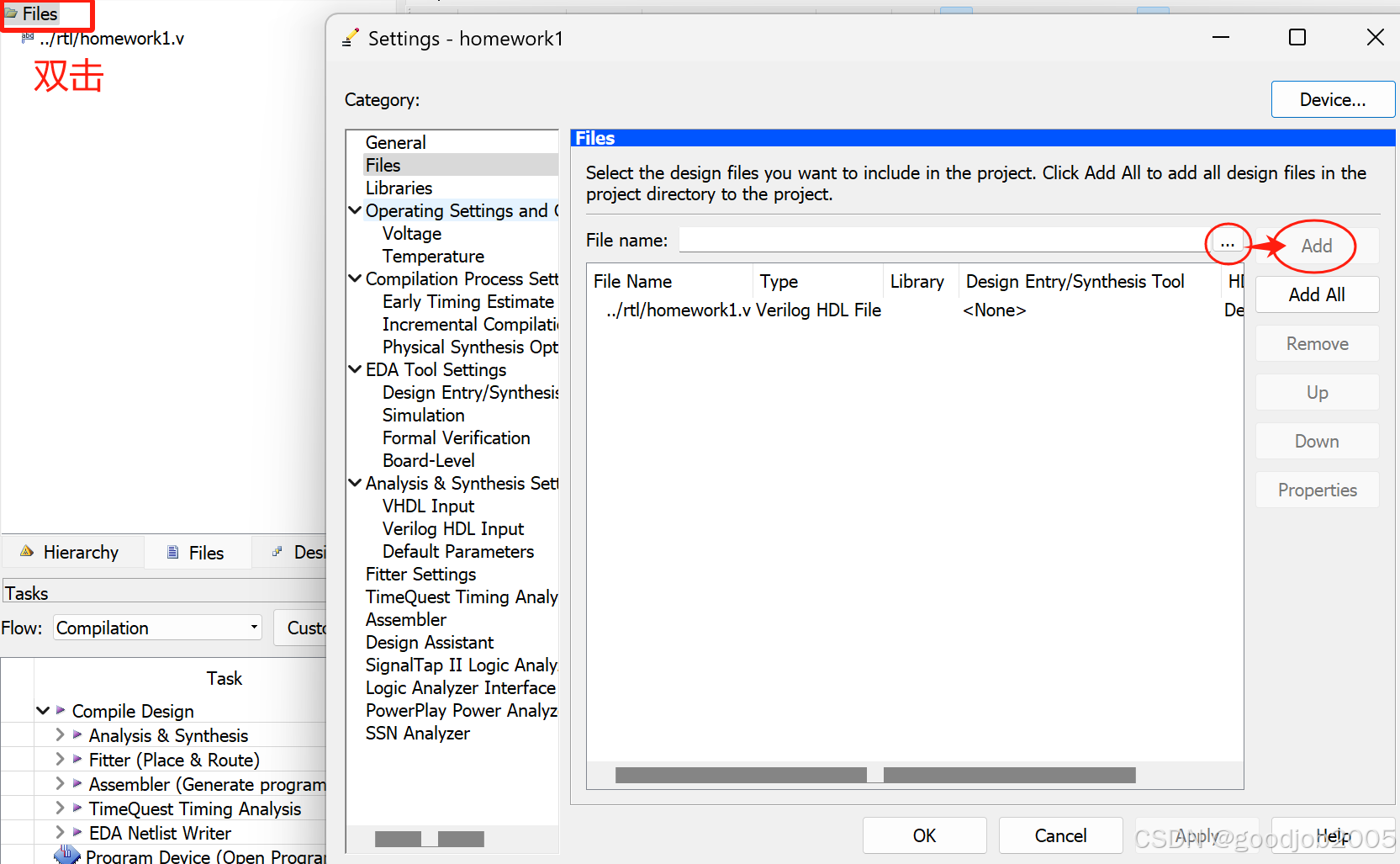

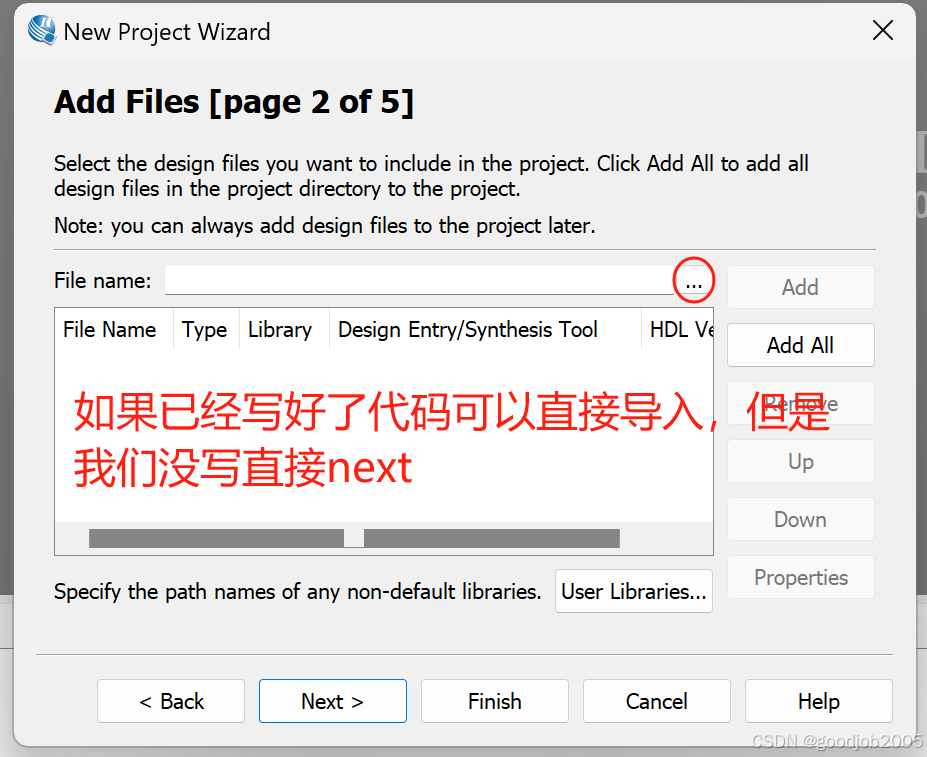

Tip:导入已经写好的文件

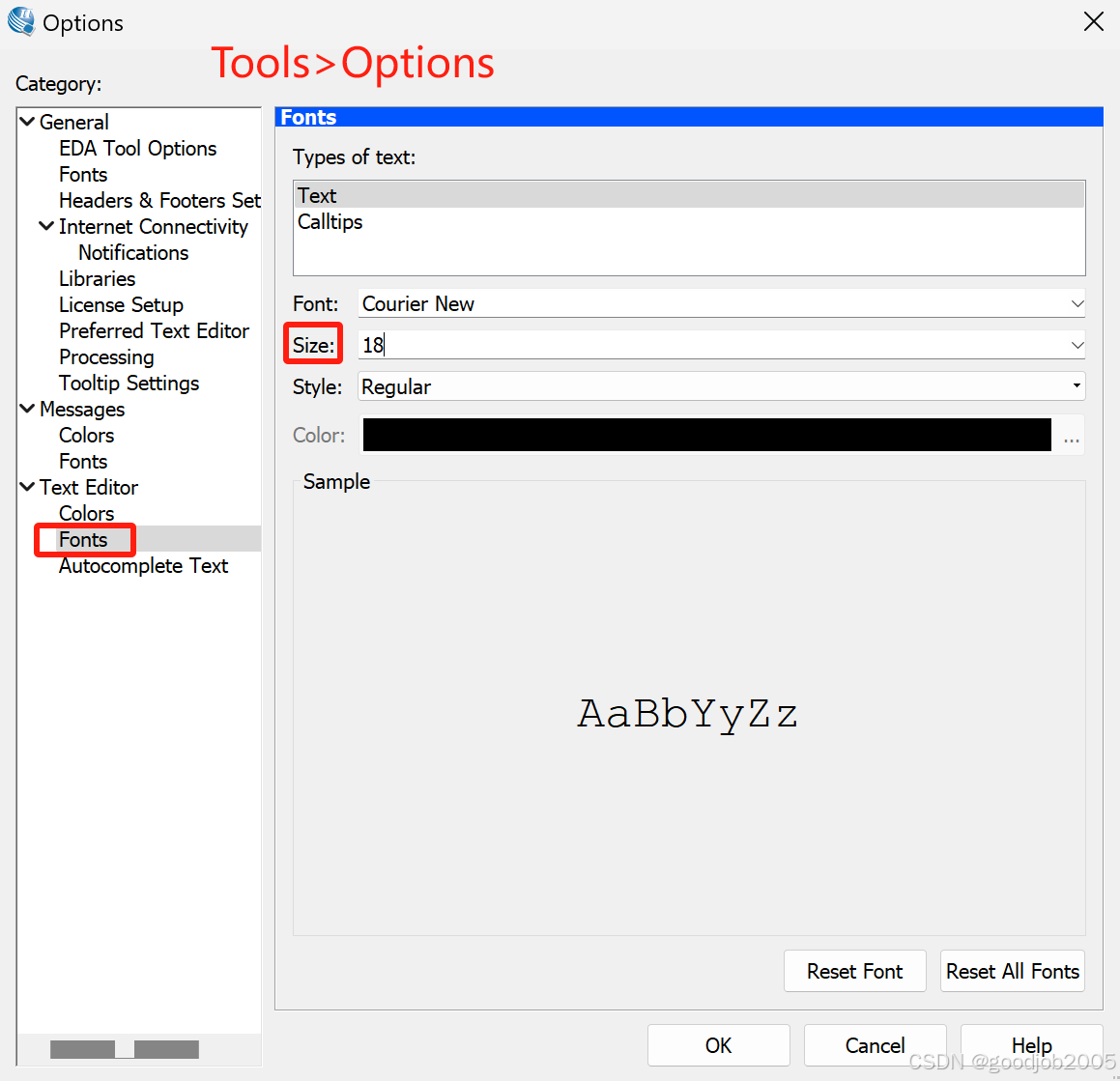

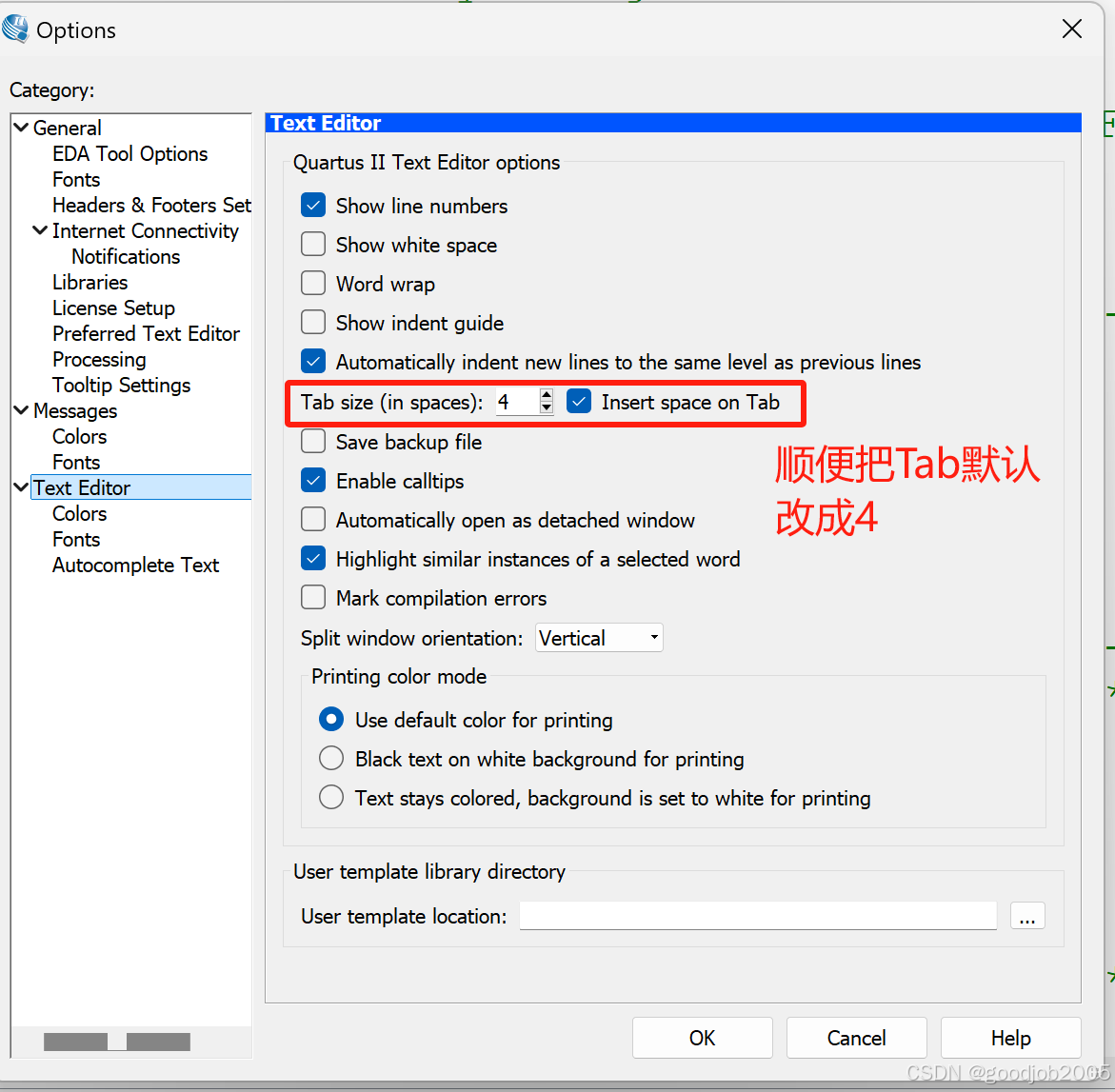

Tip:调节字体

配置工程

分析与综合

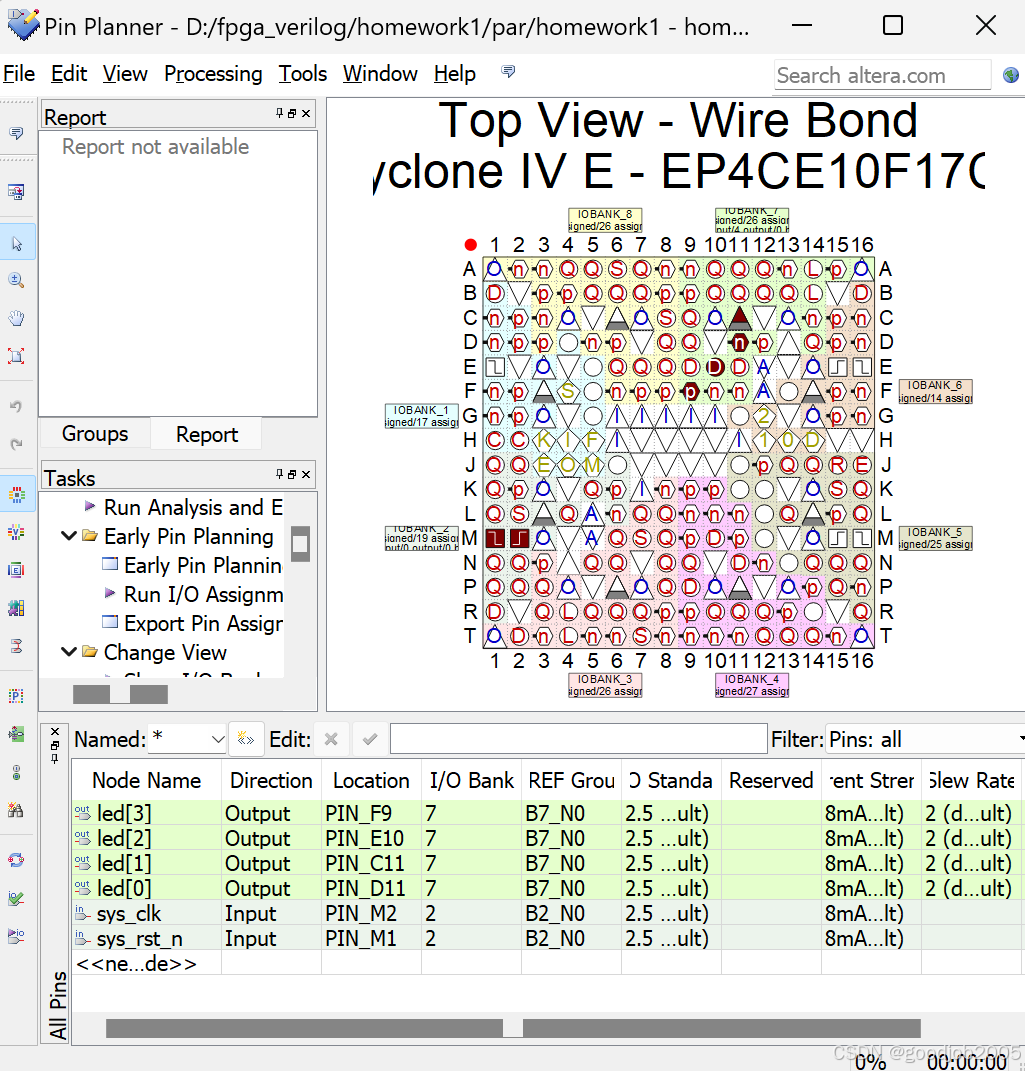

分配引脚

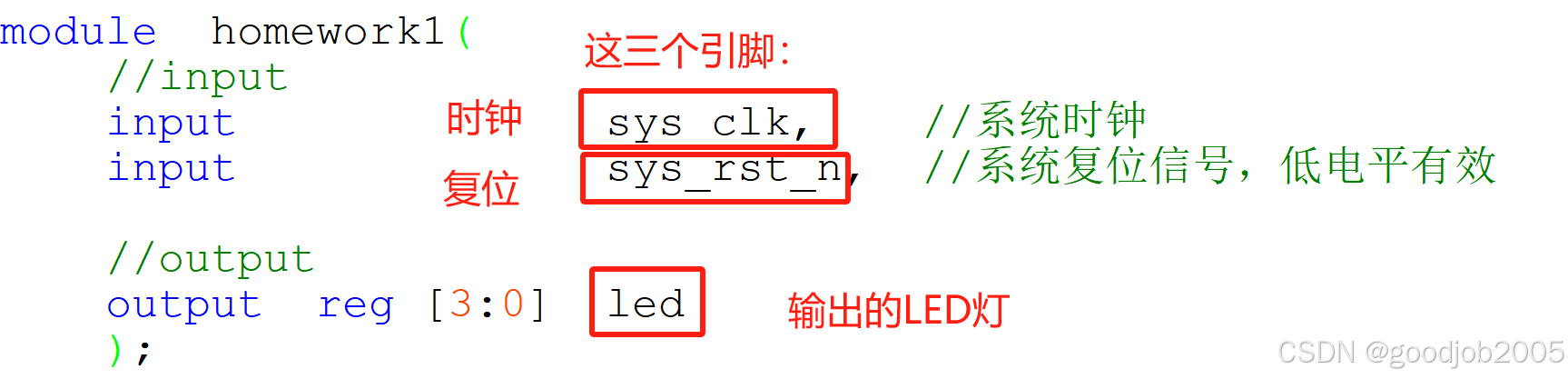

让这三个引脚跟芯片的引脚对应上

需要查看原理图得：

FPGA_CLK>>M2

RESET>>M1

LED0>>D11,LED1>>C11,LED2>>E10,LED3>>F9

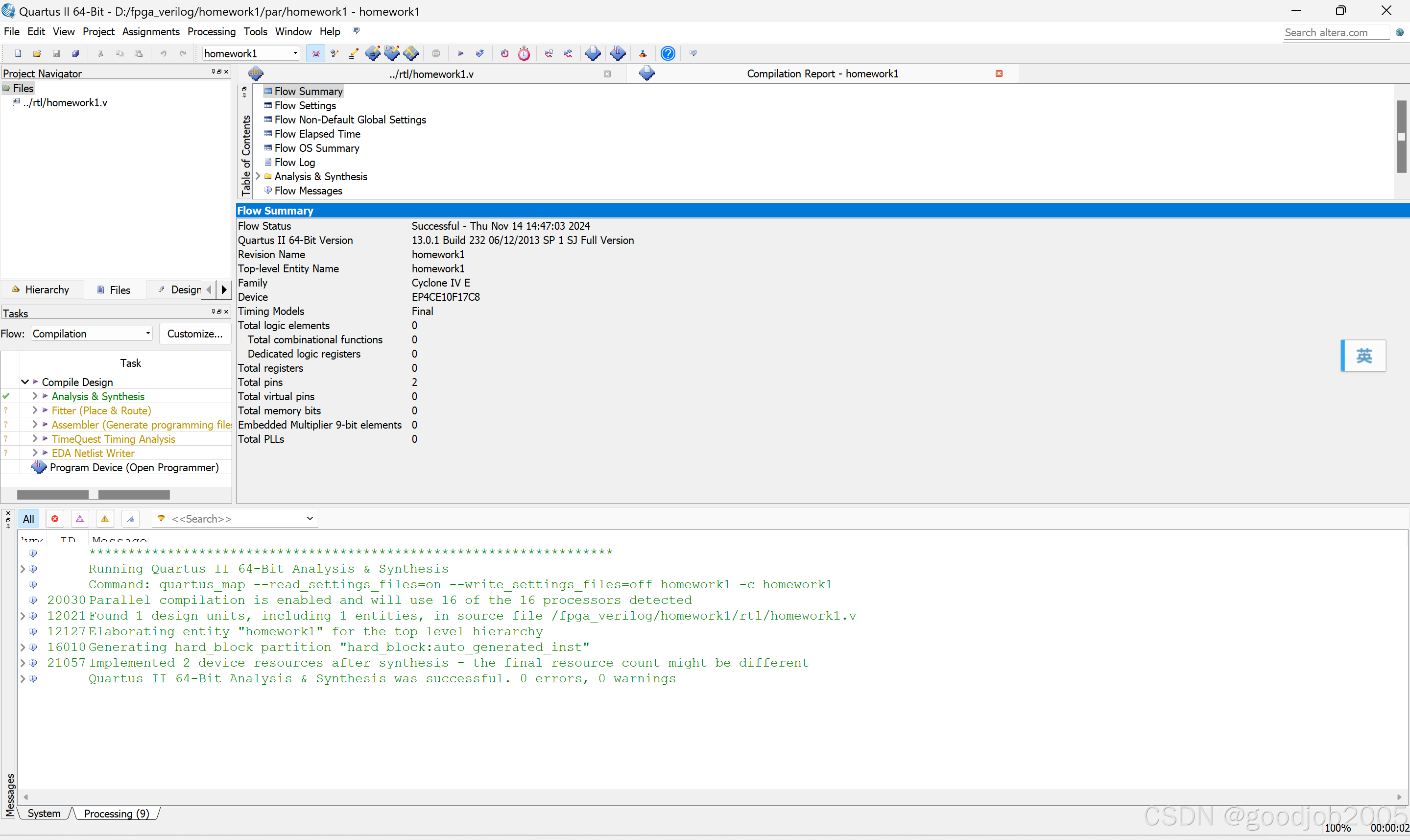

编译工程

如果生成了则OK，如果没有的话可能是没有注册成功

下载程序

主要流程

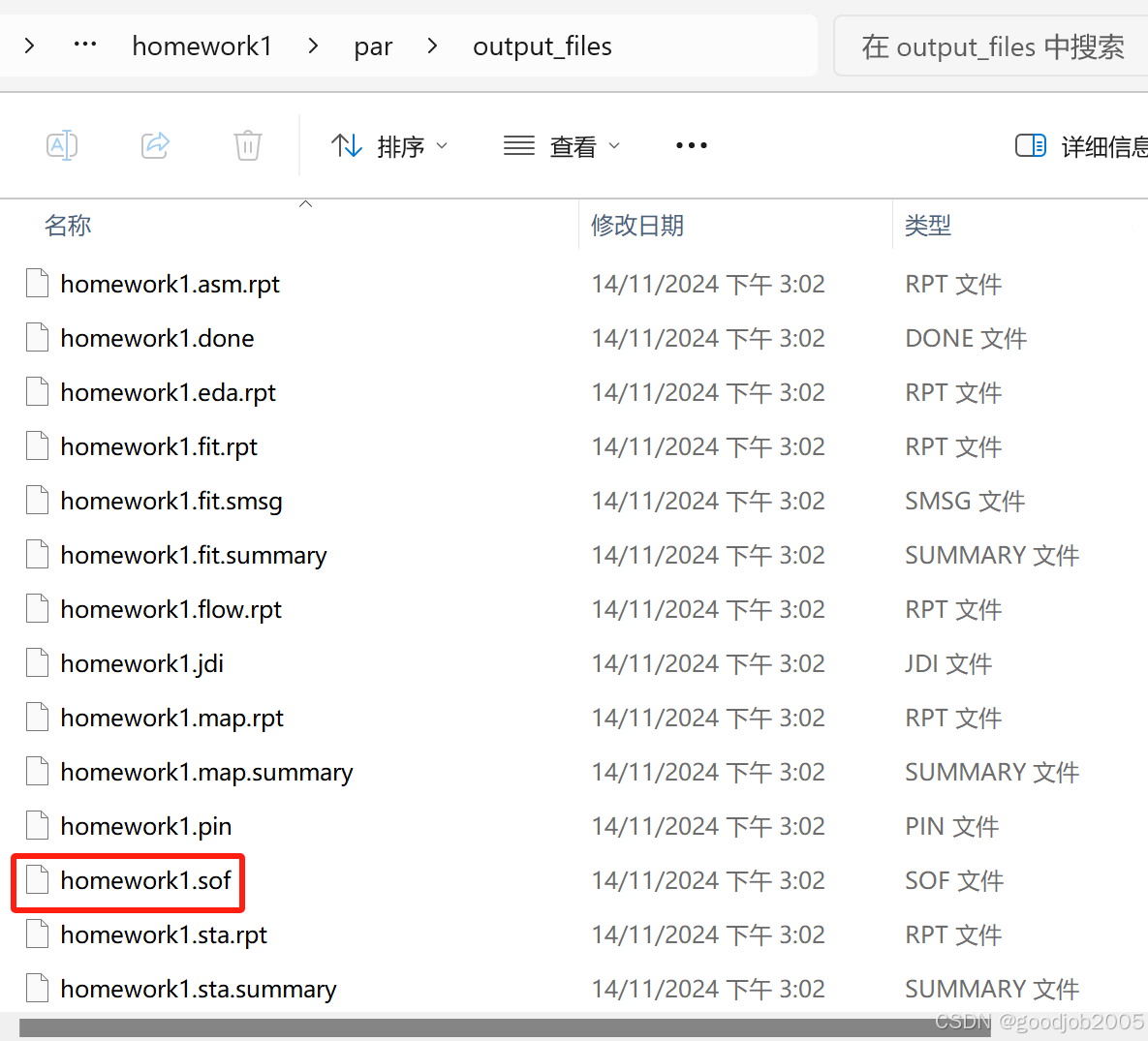

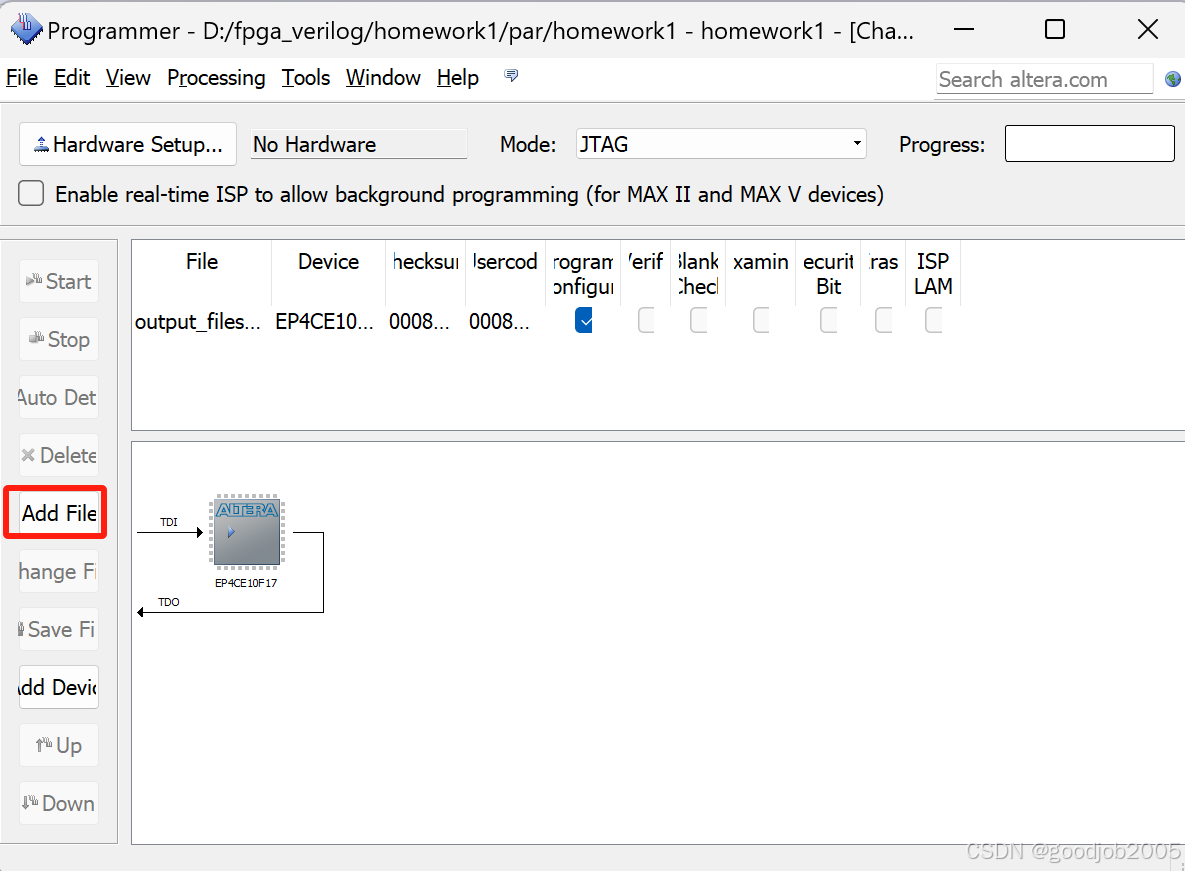

导入文件（如果没有的话），在output_files里的sof文件

查看接口（如果没有的话则需要安装USB blster驱动）

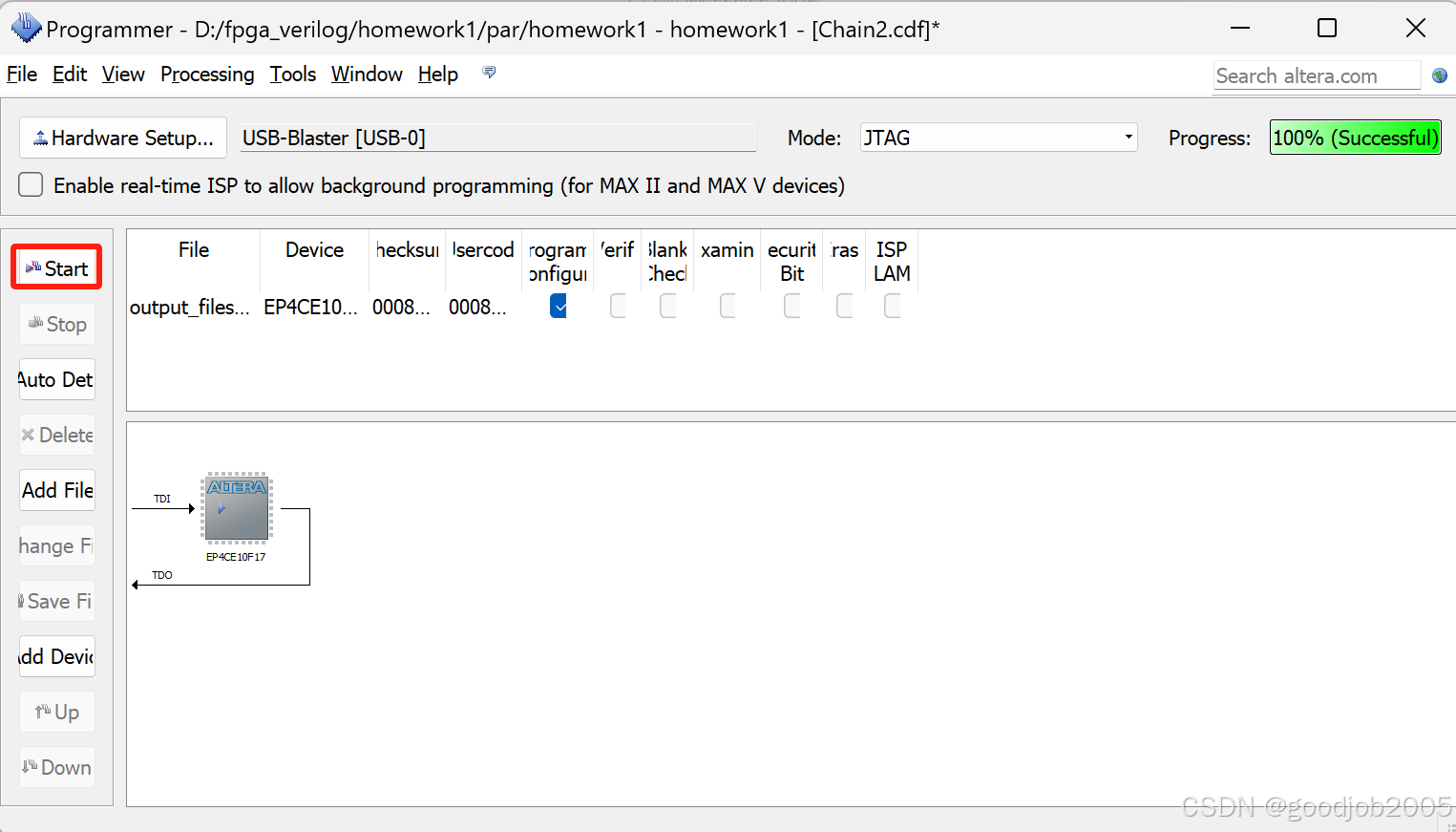

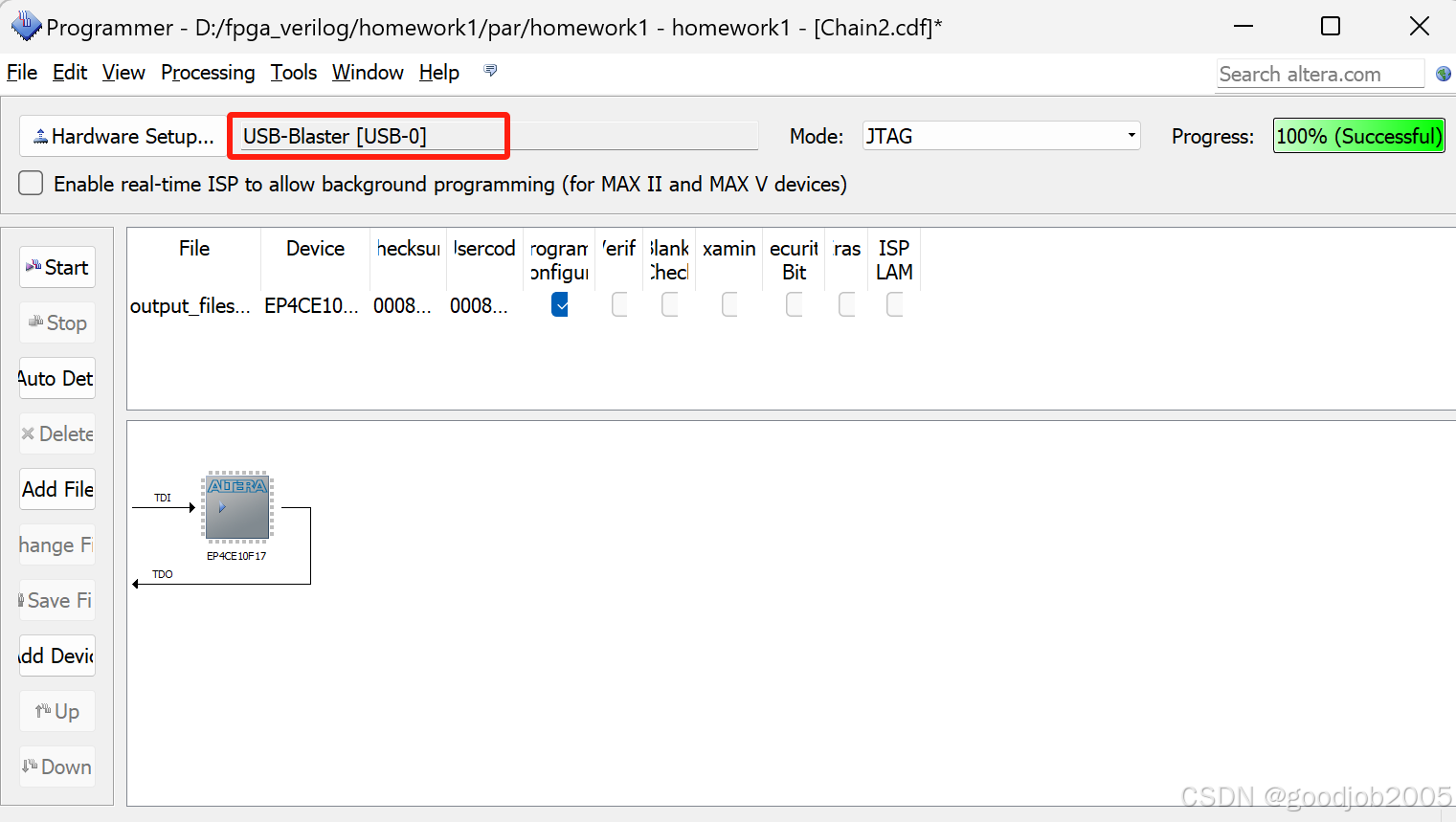

无误后即可下载

TiP:安装驱动

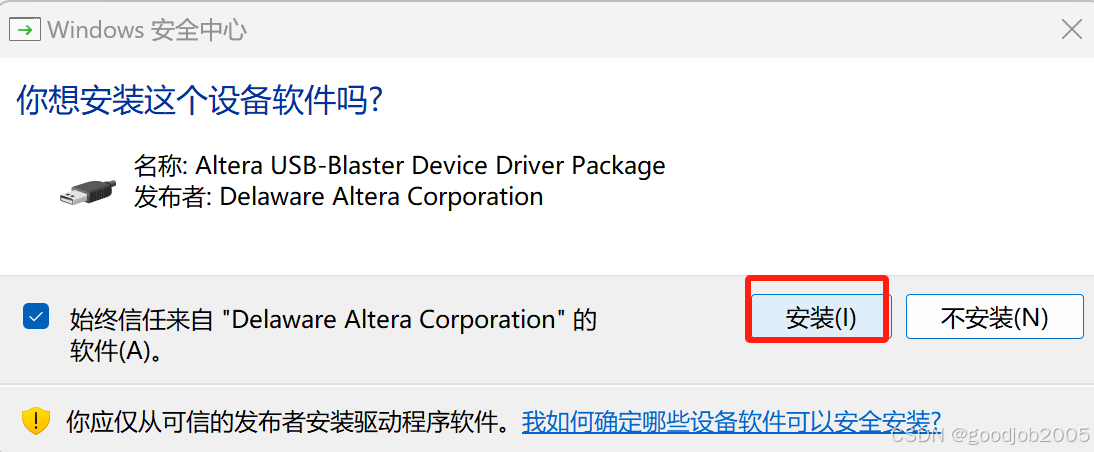

首先要安装USB blaster驱动，网上有很多人分享，比如参考里的第一个链接

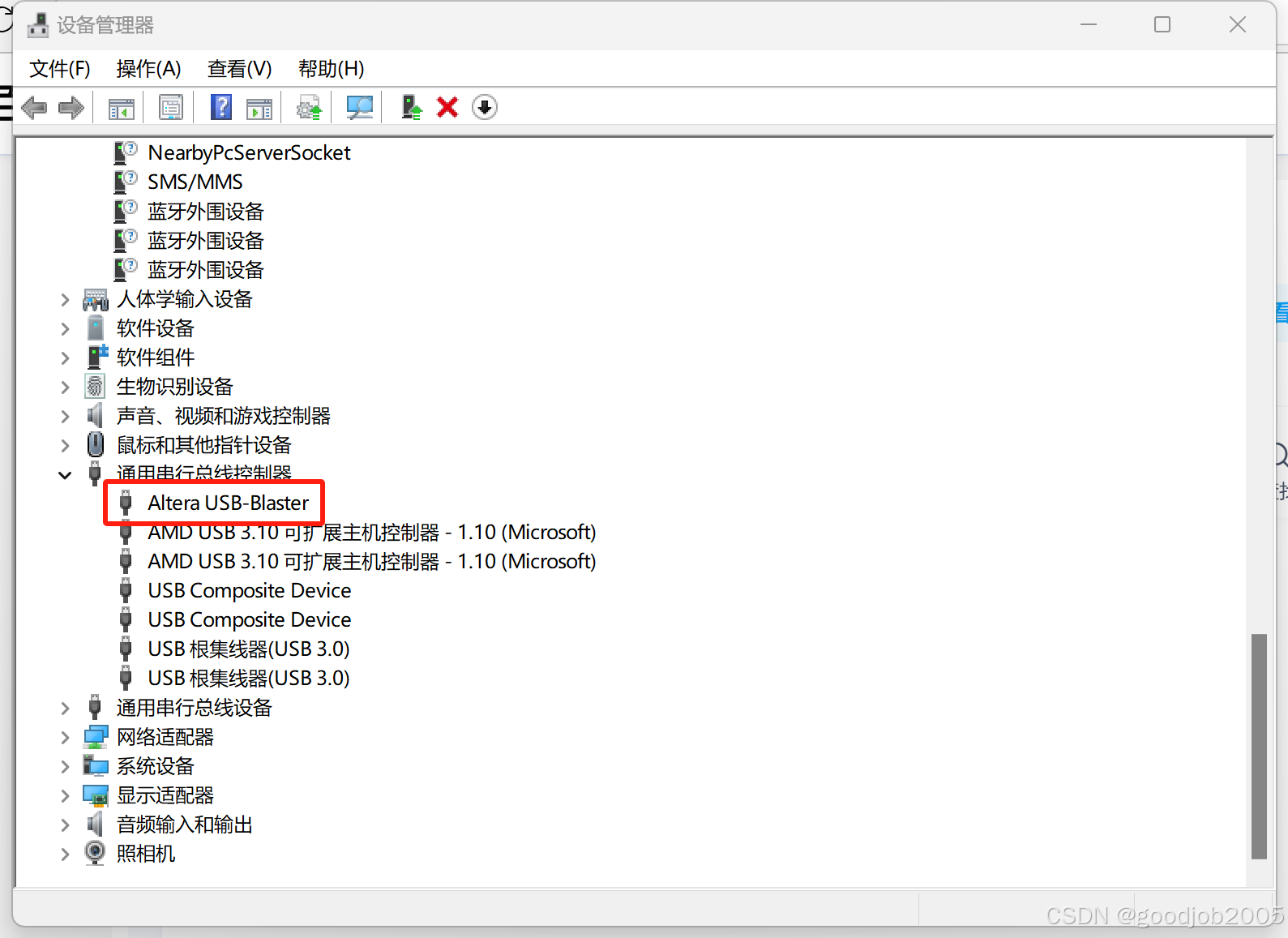

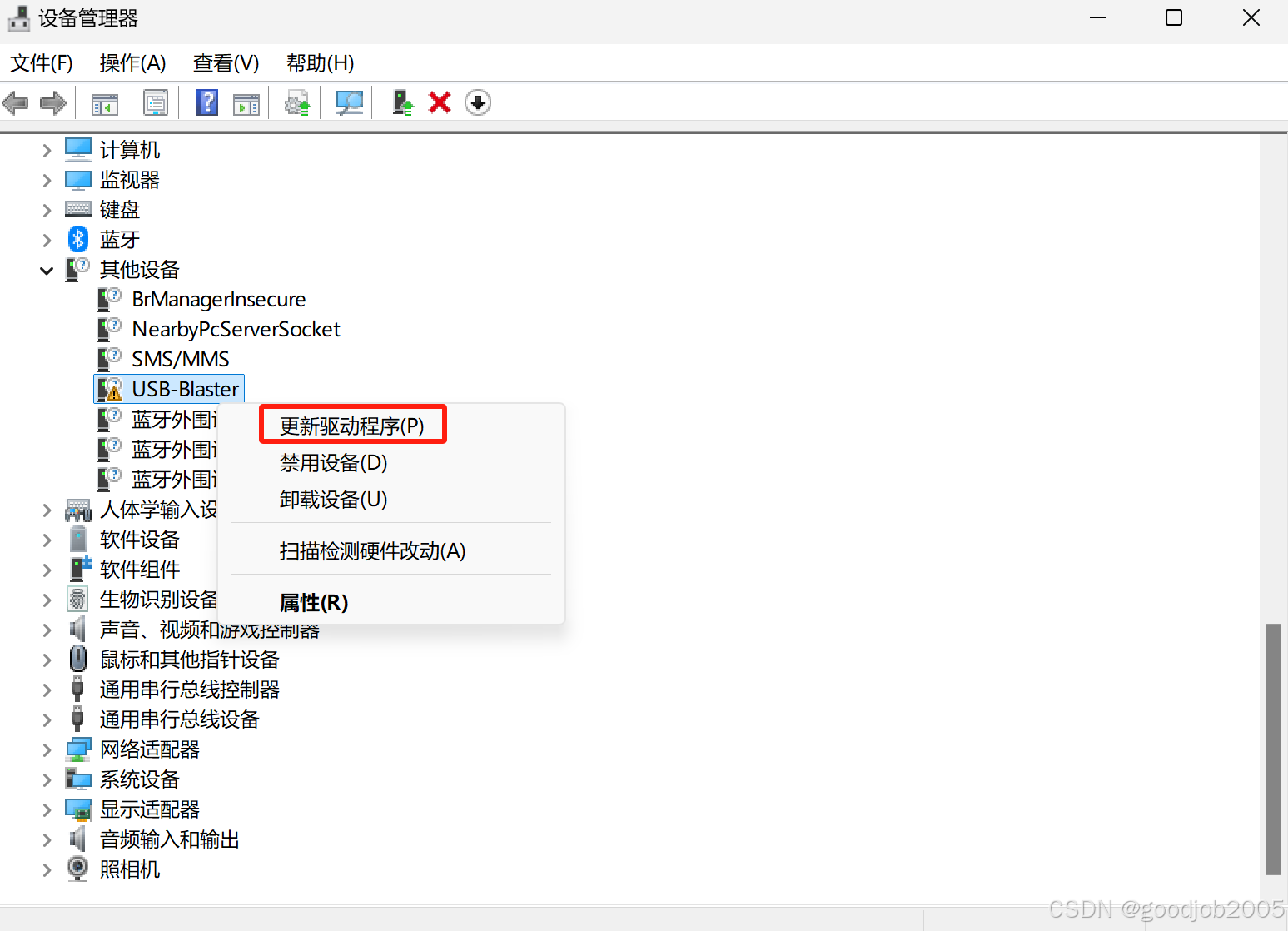

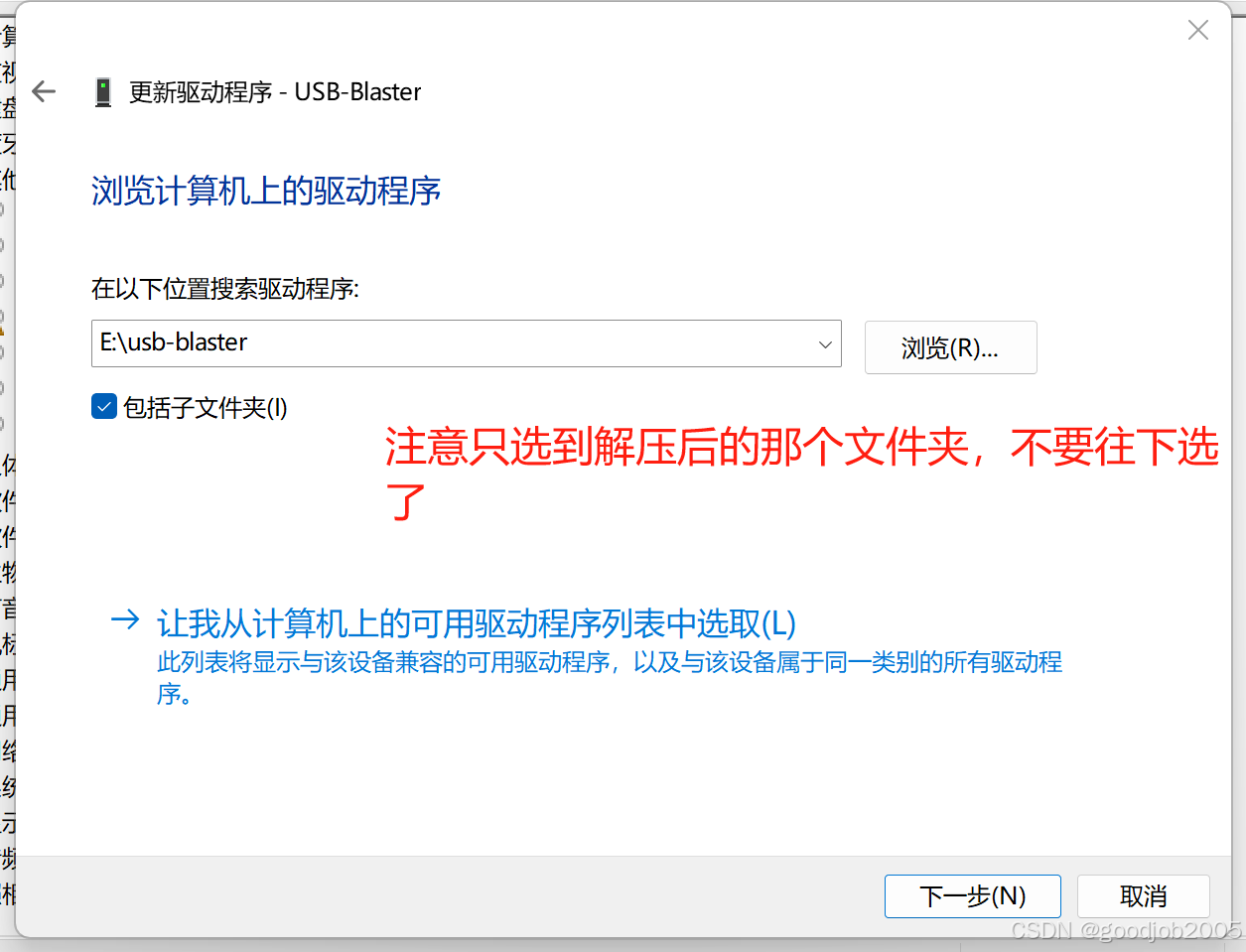

安装解压到E盘之后，打开设备管理器（以下的过程，参考链接里也有）

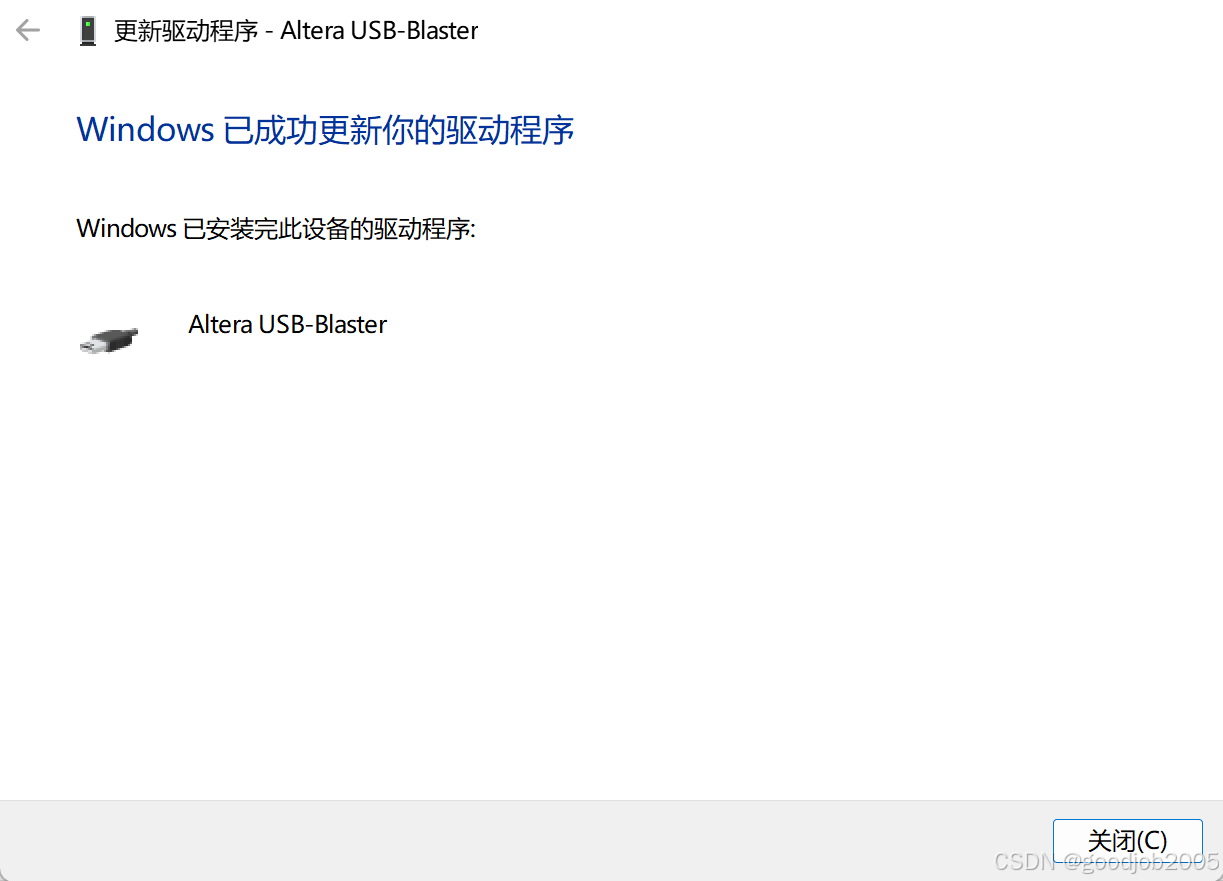

成功

参考：

【开发工具】驱动安装二：USB Blaster驱动安装 - XiaomaGee - 博客园 (cnblogs.com)

1. Quartus软件和USB-Blaster驱动安装 — [野火]FPGA Verilog开发实战指南——基于Altera EP4CE10 征途Mini开发板 文档 (embedfire.com)

问题发现参考：

设备管理器不显示USB blaster_硬件开发-优快云问答

Tip:插拔JTAG顺序

插线顺序

1. 关闭FPGA开发板的电源；

2. 将JTAG仿真器的JTAG线缆连接至FPGA开发板的JTAG接口；

3. 在仿真器的USB接口上插入USB线缆(假设USB线缆的另一段已经插在电脑上)；

4. 打开FPGA开发板的电源。

拔线顺序

1. 关闭FPGA开发板的电源；

2. 拔下JTAG仿真器的USB接口上的USB线缆；

3. 去除JTAG线缆与FPGA开发板的连接

参考：fpga的jtag接口扫不到器件_关于FPGA JTAG 血的教训!!!-优快云博客
