本文介绍如何在STM32F429IGT6微控制器上使用LL库实现SPI接口的快速数据读取，特别针对外部ADC数据采集的应用场景。通过设置并启用SPI功能，利用while循环等待TX缓冲区清空和接收完成，从而实现高效数据读取。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

keil v5

CUBEMX v5

mcu：stm32f429igt6

因为项目中需要快速采集外部spi接口adc的数据，所以研究使用LL库读取spi数据。

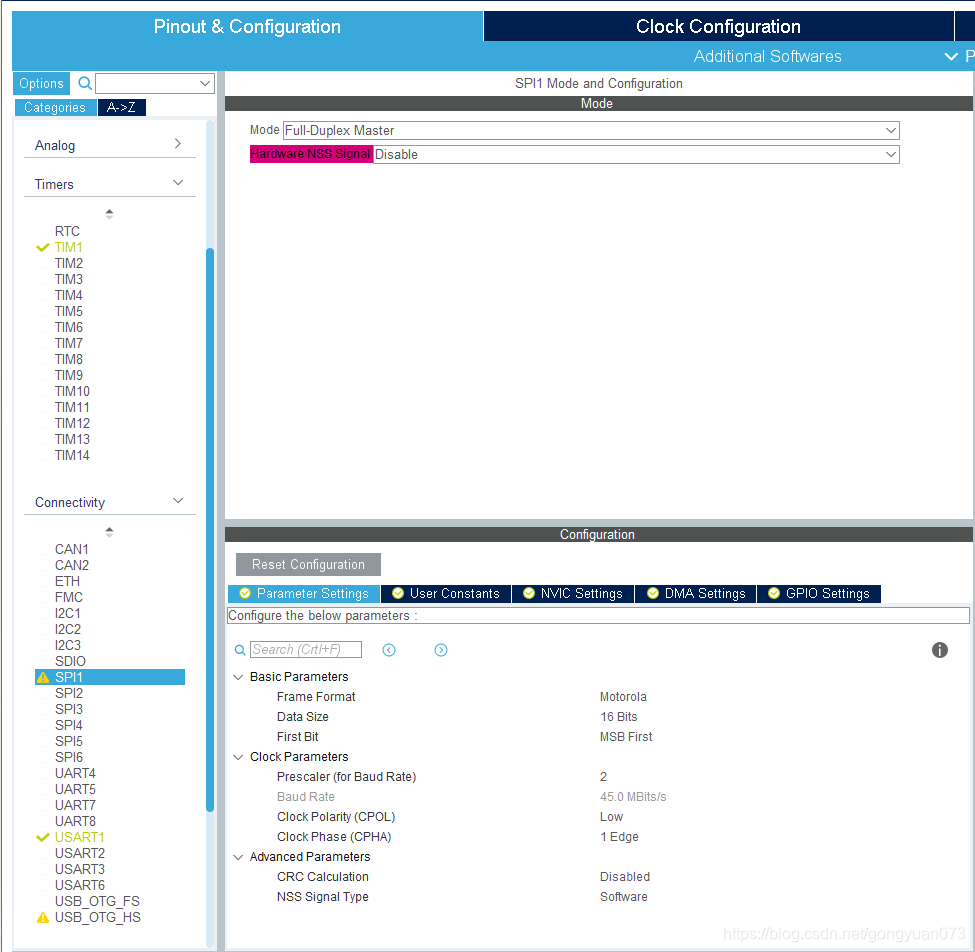

cube中打开spi功能

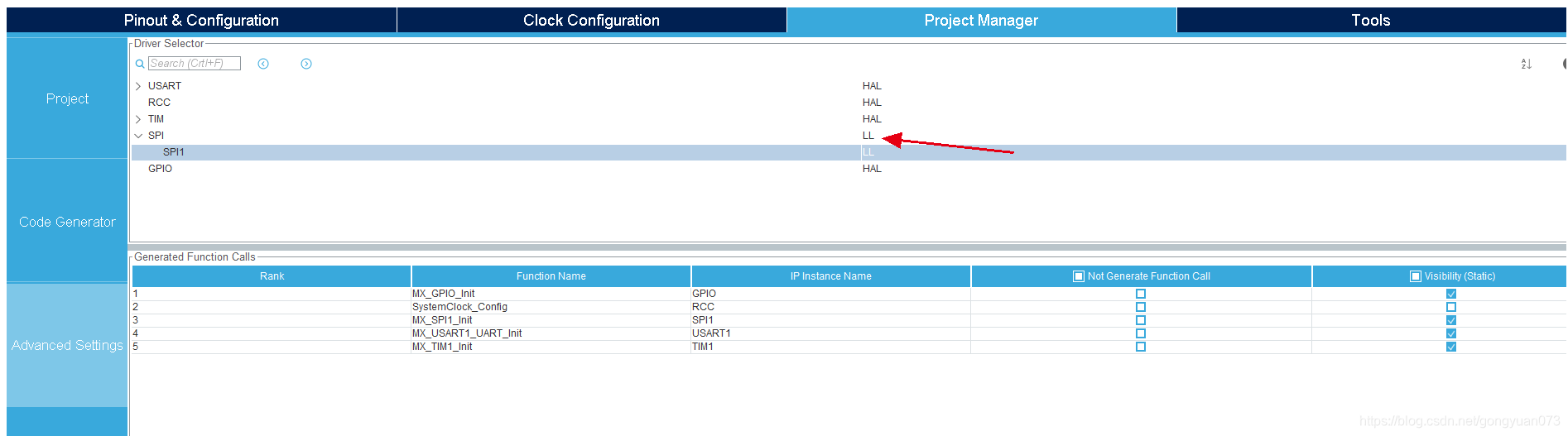

设置为LL库

spi读取可以自己实现

while((SPI1->SR & 1<<1) == 0);//wait for tx buf empty
SPI1->DR = 0xA7A7;
while((SPI1->SR & 1<<0) == 0);//wait for recv complete
tmp1 = SPI1->DR;

最后记得在main.c中使能spi接口：

  /* USER CODE BEGIN 2 */
	LL_SPI_Enable(SPI1);
  /* USER CODE END 2 */
