【全连接神经网络】整体架构与激活函数

整体架构

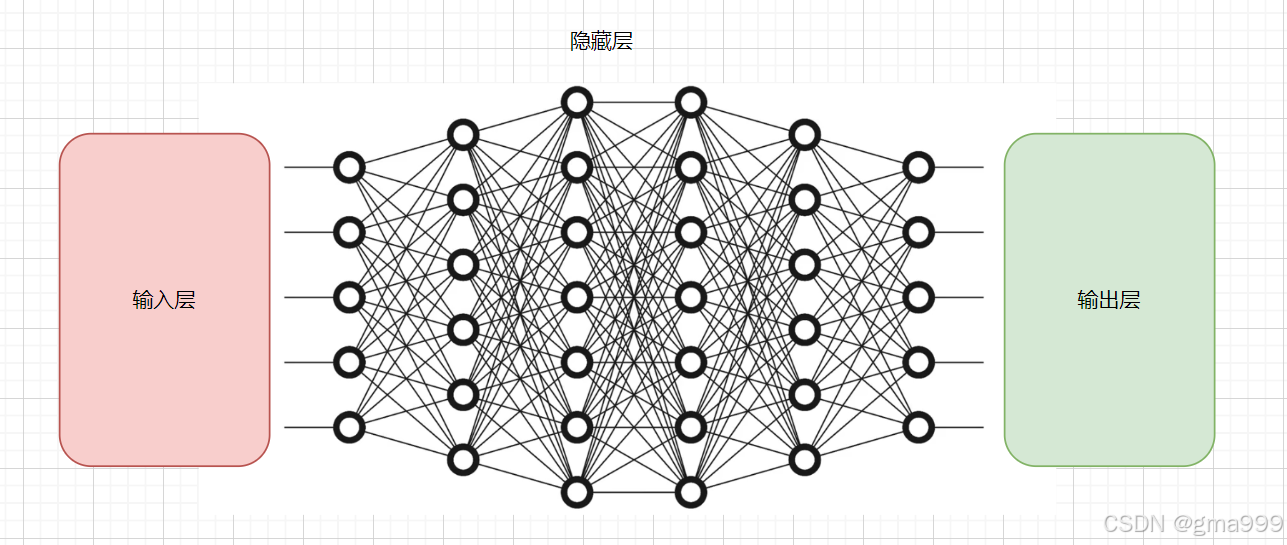

全连接神经网络整体架构

输入层、隐藏层和输出层

• 输入层：用于接收原始数据，例如图像
• 隐藏层
  • 卷积层（Convolutional Layer）：通过卷积操作提取特征
  • 激活层（Activation Layer）：通常使用ReLU等激活函数，引入非线性
  • 池化层（Pooling Layer）：进行降维，减少计算量，同时保留重要特征
  • 全连接层（Fully Connected Layer）：将前面的特征整合起来，用于分类或回归
• 输出层：输出最终的结果

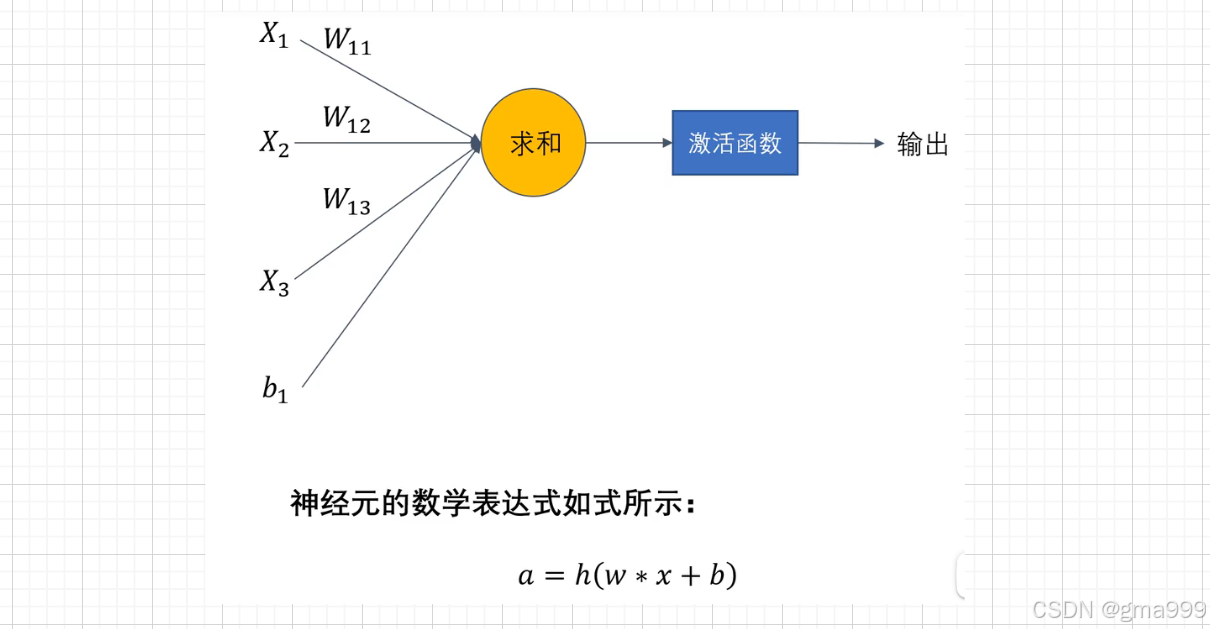

全连接神经网络单元结构

单元到整体

全连接神经网络结构上分析是从单元（多个Model）搭建成一个完整的整体，希望找到一组最优的w和b，从而使得模型最优

神经元公式 a = h(w*x +b)理解

各个符号含义

• x：输入信号，通常是上一层神经元的输出或者原始数据
• w：权重（weight），表示输入信号与神经元输出之间的关系，决定了输入信号对输出的影响程度。每个输入都有对应的权重
• b：偏置（bias），帮助神经元更灵活地进行调整，通常用于调整输出值的基准点，不依赖于输入信号
• w⋅x：输入信号和权重的加权和，也称为加权和或总输入
• w⋅x+b：加权和再加上偏置，得到神经元的总输入
• h：激活函数（activation function），对神经元的总输入进行非线性变换。常见的激活函数有ReLU（Rectified Linear Unit）、sigmoid、tanh等
• a：神经元的输出（也叫激活值）。这是通过激活函数 hhh 对加权和 w⋅x+bw \cdot x + bw⋅x+b 进行非线性映射后的结果

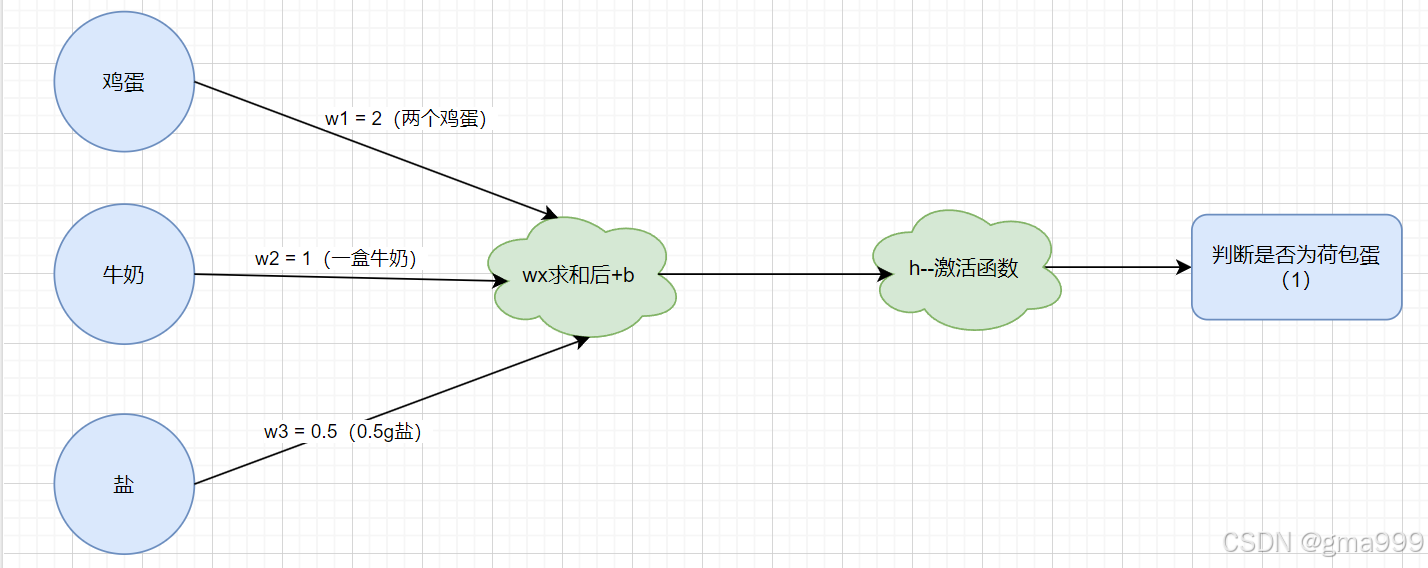

煎荷包蛋理解神经元公式

• 鸡蛋（x1x_1x1​），牛奶（x2x_2x2​），和盐（x3x_3x3​），这些食材将被混合成一个鸡蛋液。这些食材就类似神经元的输入信号 x1,x2,x3x_1, x_2, x_3x1​,x2​,x3​
• 权重：其中的权重调整就类似于每种食材放了多少数量
• 加权和
  • 假设鸡蛋 2 个（x1=2x_1 = 2x1​=2）乘以它的权重 2（w1=2w_1 = 2w1​=2），得到 4
  • 牛奶 1 杯（x2=1x_2 = 1x2​=1）乘以它的权重 1（w2=1w_2 = 1w2​=1），得到 1
  • 盐 0.5 克（x3=0.5x_3 = 0.5x3​=0.5）乘以它的权重 0.5（w3=0.5w_3 = 0.5w3​=0.5），得到 0.25
  • 4+1+0.25=5.25
• 调整口味（偏置b）
  • 煎蛋的过程中加点糖混合一下口味，例如糖表示1，那么此时的加权和就是6.25
• 把握火候细调口味（对应激活函数h）
  • 激活函数（hhh）就像是你最终决定煎蛋的火候。你希望鸡蛋液最终有一个合适的口感，过熟或者过生都不好。假设你使用了一个简单的激活函数，比如“阈值函数”：如果结果超过 6，则将其设置为 1（表示煎蛋成功），否则设为 0（表示失败），此处6.25大于6，所以激活函数输出的就是1
• 结果：输出1，代表煎鸡蛋成功

激活函数

引入激活函数的原因

• 引入非线性，使神经网络能够处理复杂的任务
• 增强神经网络的表达能力，允许网络近似任何函数
• 使每一层神经元在学习过程中能够捕捉到不同层次的特征，从而处理更复杂的问题

线性与非线性

 线性关系理解

例如去便利店买东西，销售价格和数量的关系是线性的，一件商品的单价是10元，那么最终的价格只需要使用数量乘上10就可以y=10⋅x

非线性关系理解

便利店搞水果促销活动，买二送一，那么最终的总结就不是数量与单价的乘积

• 如果你买 2 个水果，总价是 10 + 10 = 20 元
• 如果你买 3 个水果，商店送你 1 个水果，总价是 20 元（实际上你只付了 2 个的价格）
• 如果你买 4 个水果，总价是 30 元（实际上你只付了 3 个的价格）

非线性关系与图像识别

非线性关系简单来说就是输入与输出不成比例关系，无法用一个简单的直线方程来描述

假设你想让神经网络识别图片中的猫或狗。如果没有非线性，网络就只能通过线性方式处理像素数据，比如直接将每个像素的亮度与权重相乘，再加上偏置。但是，猫和狗的图片非常复杂，包含了多种形状、颜色、纹理等，无法用简单的线性关系描述

为了能够从图片中提取复杂的特征（如猫的耳朵、尾巴，狗的鼻子、眼睛等），神经网络需要引入非线性，以便可以组合不同层的特征，逐步从低级的特征（边缘、角落）到高级的特征（完整的动物形状）

如果每一层的操作都是线性的，即使堆叠了很多层，网络最终仍然只能进行线性映射，无法区分复杂的猫狗图片。而通过激活函数（如 ReLU、sigmoid 等），我们引入了非线性，使得网络能够学习到复杂的图像特征，从而提高识别能力

上述的即是图像识别中激活函数存在的意义

Sigmoid

基本了解

S型曲线函数，常用于将输入值压缩到0到1之间

函数性质

• 范围：σ(x)的输出值在0和1之间
• 平滑性：Sigmoid 函数是光滑且可微的，这对神经网络的反向传播算法非常重要
• 单调性：函数是严格递增的
• 对称性：关于点 (0,0.5)对称
• 导数：Sigmoid 函数的导数可以简化为自身的函数形式

 智能调整红绿灯理解该函数

 Sigmoid 函数可以帮助将实时的交通流量数据（如车辆数量）转换为绿灯持续时间的概率性决策

首先输入数据：也就是输入的x表示当前道路上的车辆数量

sigmoid映射

• 当车辆数量较少（xxx 较小）时，σ(x)\sigma(x)σ(x) 的值接近0，表示绿灯时间较短
• 当车辆数量适中时，σ(x)\sigma(x)σ(x) 的值逐渐增加，绿灯时间适中
• 当车辆数量很多（xxx 较大）时，σ(x)\sigma(x)σ(x) 的值接近1，表示绿灯时间较长

决策

• 低流量：减少等待时间，提高通行效率
• 高流量：延长绿灯时间，缓解交通拥堵

导数与反向传播

通过一个学习自行车的事例理解这里的概念

• sigmoid的导数决定神经网络再反向传播时候的调整幅度，也就是自己失败后不断的调整自己方向
• 梯度消失导致调整幅度变小，那么在训练深层网络的时候就会导致问问题

损失函数

学习自行车的时候，会经历很多次失败，每次失败自己都会得到一个反馈例如车速快、骑行不稳等。这些反馈信息就相当于网络中的损失函数，它告诉你哪里做得好，哪里做得不好。你会根据这些反馈调整自己的动作，逐渐掌握骑车技巧

反向传播与调整

现在假设你摔了车（这代表你的网络输出错误）。你会反思摔倒的原因，也许是因为你加速得太快，或者方向掌握不好。你根据这些反馈开始调整自己的动作：减缓速度，或者调整把握方向。这个调整的过程就像是神经网络中的反向传播，通过误差来调整之前的参数（在这里是你的骑车技巧）

Sigmoid 函数与其导数

假设你学习骑车的过程是一个逐渐平滑的过程。你刚开始可能不太会平衡，但随着反馈，你会逐渐改进，达到一个比较稳定的状态。而这个“平稳”的过程，可以用 Sigmoid 函数来描述。在神经网络中，Sigmoid 函数也能平滑地映射输入（你的骑车行为）到输出（你是否成功）

而sigmoid的导数就是自己骑行时候的敏感度，如果已经接近于骑行平稳的状态，那么调整幅度就很小。此时也就接近于正确答案，此时导数也比较小。反之骑行不稳定，导数比较大，调整的幅度也会变大

反向传播中的梯度计算

就像你在骑自行车时，会不断根据摔倒或稳定的反馈来调整动作，在神经网络的反向传播过程中，网络也会根据输出误差来调整权重

针对于sigmoid函数来说，其导数公式可以通过输出值（例如骑行的稳定程度）来有效计算误差的“影响力”，然后再调整权重

• 如果你的骑行非常平稳（即 Sigmoid 输出接近 1），你就不需要做很大的调整（梯度接近 0）
• 如果你骑得不稳定（即 Sigmoid 输出接近 0），你就需要大幅度调整

sigmoid函数特点与使用场景

sigmoid函数输出为概率

Sigmoid 函数将输入映射到 0 到 1 之间，其主要特点就是输出值的范围有限，并且具有平滑的性质。这使得它非常适合用于 概率输出，特别是在二分类问题中

可以将其理解成天气预报系统，也就是根据现实中的具体的因素，判断明天是否会下雨，然后设置一个阈值如果超过0.5那么就是会下雨，反之则不会下雨。神经网络中，sigmoid函数则常用于输出层。

sigmoid函数平滑性

Sigmoid 函数的曲线是平滑的，意味着它在不同输入下的变化是连续的，而不是突然的。这种特性非常重要，因为在神经网络中，我们希望通过微小的调整来改善模型，而不是让输出出现突变或不稳定的波动

生活中我们在调节水温的时候，如果只可以调节凉水和开水，那么必定会引起不适。同样在sigmoid函数中一样，梯度也就是权重的调整量不会出现突变，训练的过程就会更加稳定，从而避免过大更新和不稳定的学习过程

梯度消失（重点）

如果你一直骑得很稳，或者如果神经网络的输出已经接近 0 或 1，调整的幅度就会变小，这就是梯度消失的问题

就像你骑车已经很熟练，可能几乎不会摔倒，所以即使你再做些微调，变化也很小。对于神经网络，这会导致反向传播过程中“误差”难以传递回前面的层，进而影响到网络的学习效率

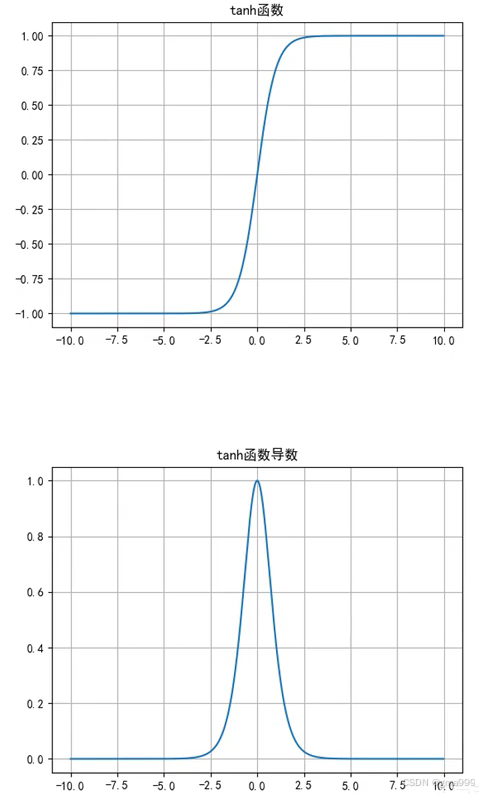

Tanh

基本了解

输出范围为 -1 <= f(x) <= 1

优点

• 输出范围有限：Tanh的输出在-1和1之间，因此比Sigmoid函数（0到1）有更广泛的输出范围。这使得Tanh函数能更好地将输入的激活值分布到更大的范围，从而更有效地对输入进行映射
• 中心对称：Tanh函数关于原点对称，这意味着它的输出不仅可以是正值，也可以是负值，这对于某些问题（例如，处理正负数据时）非常有用。它的输出为负数时，能够带来负的反馈，而不是像Sigmoid那样只给出正反馈
• 非线性：Tanh是一个非线性函数，这使得它能够为神经网络提供非线性建模的能力，帮助网络学到复杂的特征

缺点

• 梯度消失问题：尽管Tanh比Sigmoid函数的输出范围更大，但它也容易发生梯度消失问题，尤其是在输入非常大或非常小的时候。当输入的值远离0时，Tanh函数的导数会接近于零，这会导致反向传播时梯度变得非常小，网络参数更新变得缓慢，甚至停止更新。这会导致训练变得非常困难，特别是在深度神经网络中
• 计算复杂度较高：与ReLU相比，Tanh函数的计算复杂度较高，因为它需要指数运算。对于大规模神经网络训练时，计算效率不如ReLU

ReLU（Rectified Linear Unit）

基本了解

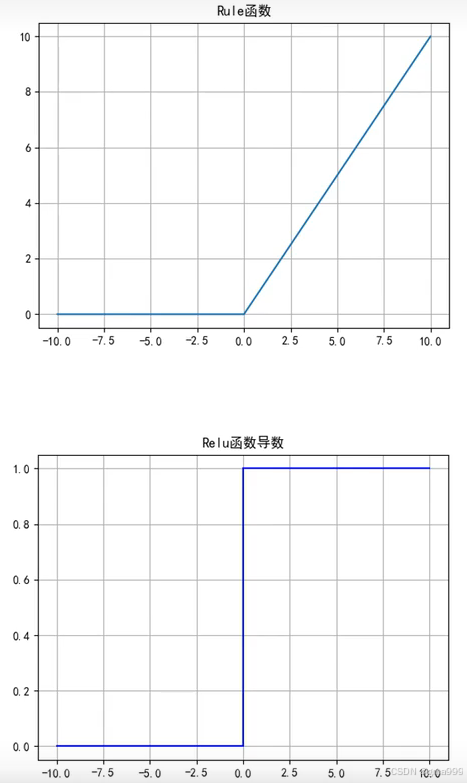

函数与导数

优点

• 简单高效：ReLU只需要执行一个简单的比较运算，因此计算非常高效，适合大型神经网络
• 非线性：尽管看起来像是线性函数，但它的非零部分的导数是常数“1”，从而赋予神经网络非线性建模能力
• 梯度消失问题减少：相比于Sigmoid或Tanh激活函数，ReLU能有效避免梯度消失问题，因为它在正区间的梯度始终为1
• 稀疏性：当输入为负时，ReLU的输出为0，这会使得一些神经元在训练过程中被“激活”（输出非零），从而引入稀疏性，提高模型的表达能力

缺点

• 死亡ReLU 问题：当输入的值总是负值时，ReLU的梯度为0，可能导致神经元在训练过程中永远无法被激活，从而无法更新其参数
  • 可以使用变种激活函数，如Leaky ReLU或Parametric ReLU
• 输出范围无限：对于正值输入，输出可以变得很大，这可能导致梯度爆炸问题，但这通常可以通过适当的权重初始化和正则化来缓解

梯度消失问题减少

梯度消失就是在训练深层神经网络的时候，伴随着反向传播过程中梯度的传递，梯度的数值会越来越小，最终在靠近输入层的地方，梯度几乎消失，导致这些层的权重几乎不更新，从而使得整个网络难以学习到有效的特征

在Sigmoid和Tanh激活函数中，输入较大或较小时，梯度趋近于零。尤其是Tanh和Sigmoid的导数在极端输入（大正数或小负数）时非常小，导致梯度传播时被逐渐缩小，最终导致前面层的权重更新非常缓慢甚至停止更新

ReLU的优势在于其导数在正区间是常数（1），所以当输入为正值时，梯度不会消失，这大大缓解了梯度消失问题

• 例如如果神经元的输入大于0，那么梯度就是1，梯度可以有效传播到上一层
• 如果输入小于0，那么ReLu的梯度为0，此时就不会传递，所以针对于负数，还是存在梯度消失问题，所以其优点只是减少了梯度消失而不是彻底消灭

加深理解

就像一个工厂生产线，工人（神经元）正在进行工作。工人如果得不到足够的指示或工作材料（负数输入），就无法做任何工作（梯度为0）。但是，当工人收到明确的工作指示（正输入），他们会积极执行任务（梯度为1），这时整个工厂的生产效率能够得到提高。虽然工人有时没有工作，但当他们有工作时，他们会高效地完成任务（ReLU在正区间梯度为1）

稀疏性

该函数中的稀疏性表示的是神经网络中，ReLU激活函数会使得部分神经元的输出为零。这种情况发生在输入为负数时，ReLU的输出就是0

稀疏性可以有效提高模型的效率，因为很多神经元的输出为零，这减少了计算量和内存的使用

稀疏性还可以促进特征的选择，神经元输出为零意味着它们不会参与后续计算，从而有效地屏蔽掉一些不重要或不相关的特征，这可以增强网络的泛化能力

稀疏性就像排除哪些系统中不活跃的用户，只保留其活跃的用户

输出范围无限

理解

就像一个水管系统。水管的出口（输出）没有限制，水流的量（输出值）可以不断增加。当水流量过大时，水管就会出现压力过高的情况，最终可能会导致水管破裂（梯度爆炸）。为了避免这种情况，通常需要安装阀门来控制水流量（权重正则化、梯度裁剪等）

分析

ReLU函数的输出为max(0, x)，这意味着对于正输入，输出可以非常大，理论上没有上限。当输入值越大时，输出也随之增大，导致输出范围无限大

因为输出范围无限的问题，所以导致梯度爆炸。如果网络中的激活值变得非常大（尤其在深度网络中，逐层传播），那么梯度也可能随之增大，最终导致梯度爆炸。梯度爆炸会导致权重更新过大，甚至导致训练过程不稳定，模型的性能下降

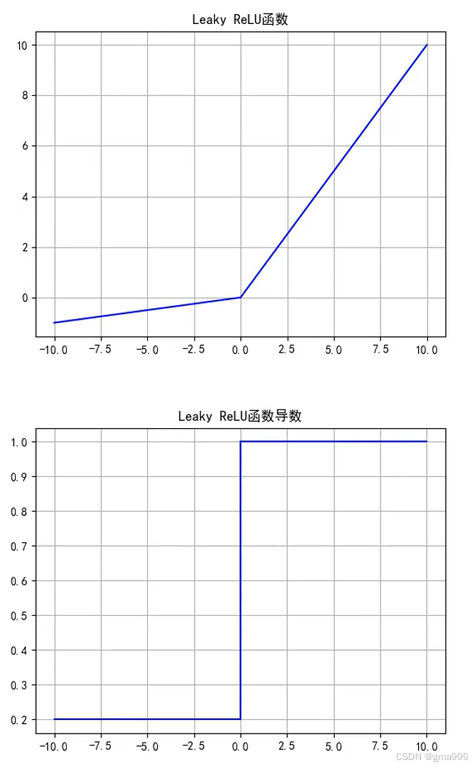

Leaky ReLU

基本了解

该激活函数与ReLu的主要区别在于ReLU在出现负输入的时候会出现脑死亡，但是该激活函数可以在输入负数的时候有一个小梯度，从而避免脑死亡

• α 是一个小的常数（通常为0.01），它控制在负区间的斜率
• 当输入 x 为正时，Leaky ReLU 输出与输入相同（与标准 ReLU 相同）
• 当输入 x 为负时，Leaky ReLU 输出为 αx\alpha xαx，即输入的负值被缩小，依然有一个小的负输出

该激活函数在ReLU的负输入区域上引入一个微小的负斜率，从而缓解传统ReLU激活函数的死亡神经元问题

优点

• 缓解死亡神经元问题
  • 标准的 ReLU 函数在输入小于0时会输出0，从而使得梯度无法传播（梯度为0），导致神经元永远无法更新，这称为“死亡神经元”问题。Leaky ReLU 通过引入一个小的负斜率（通常为0.01），使得负值输入时也能有非零的梯度，神经元不至于“死掉”，从而避免了这个问题
• 非零输出的负值
  • 在 ReLU 中，所有负值输入都被抑制为0，这对于一些问题可能不太合适。而 Leaky ReLU 则允许负输入在负区间有一个较小的输出，从而可以保留负反馈
• 避免过大梯度
  • Leaky ReLU 通过限制负输入的斜率（α\alphaα通常很小，默认值为0.01），避免了反向传播时负梯度过大的问题

缺点

• 需要选择合适的斜率 α
  • 选择过大的 α\alphaα 会导致负输入区域的斜率过大，从而可能影响训练的稳定性。选择过小的 α\alphaα 则可能无法有效解决“死亡神经元”问题
• 仍然存在稀疏性
  • 尽管 Leaky ReLU 解决了负输入为0的情况，但它依然会产生稀疏性——即仍然会有一些神经元的输出接近于0，导致网络的稀疏性特征

对比

• ReLU：适用于许多任务，但会遇到“死亡神经元”问题，尤其是在深度网络中
• Sigmoid/Tanh：虽然能够处理负值，但容易发生梯度消失，且输出范围有限（Sigmoid: [0,1]，Tanh: [-1,1]），不适用于某些深度学习任务
• Leaky ReLU：通过适度的负区间斜率，避免了死亡神经元问题，且保持了非线性特性，是许多深度学习任务中的理想选择
