DC-DC降压电路设计

简单记录一下。

要画一个40V降压到12V、-12V、3.3V的电路，以减少PCB上的电源接口数量。

采用TPS5430DDA降压芯片

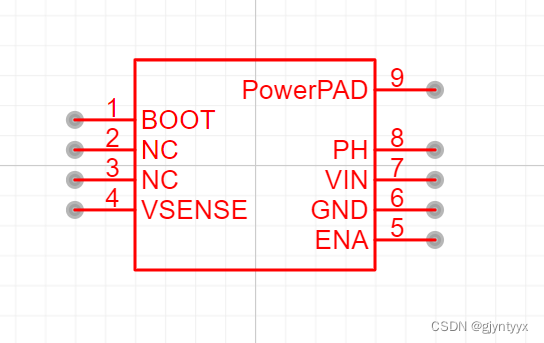

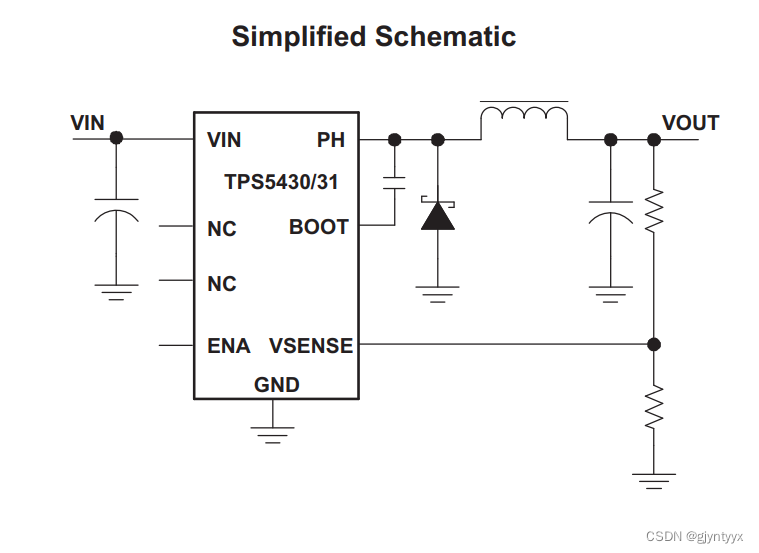

直接去翻datasheet中的例程



12V

方法1

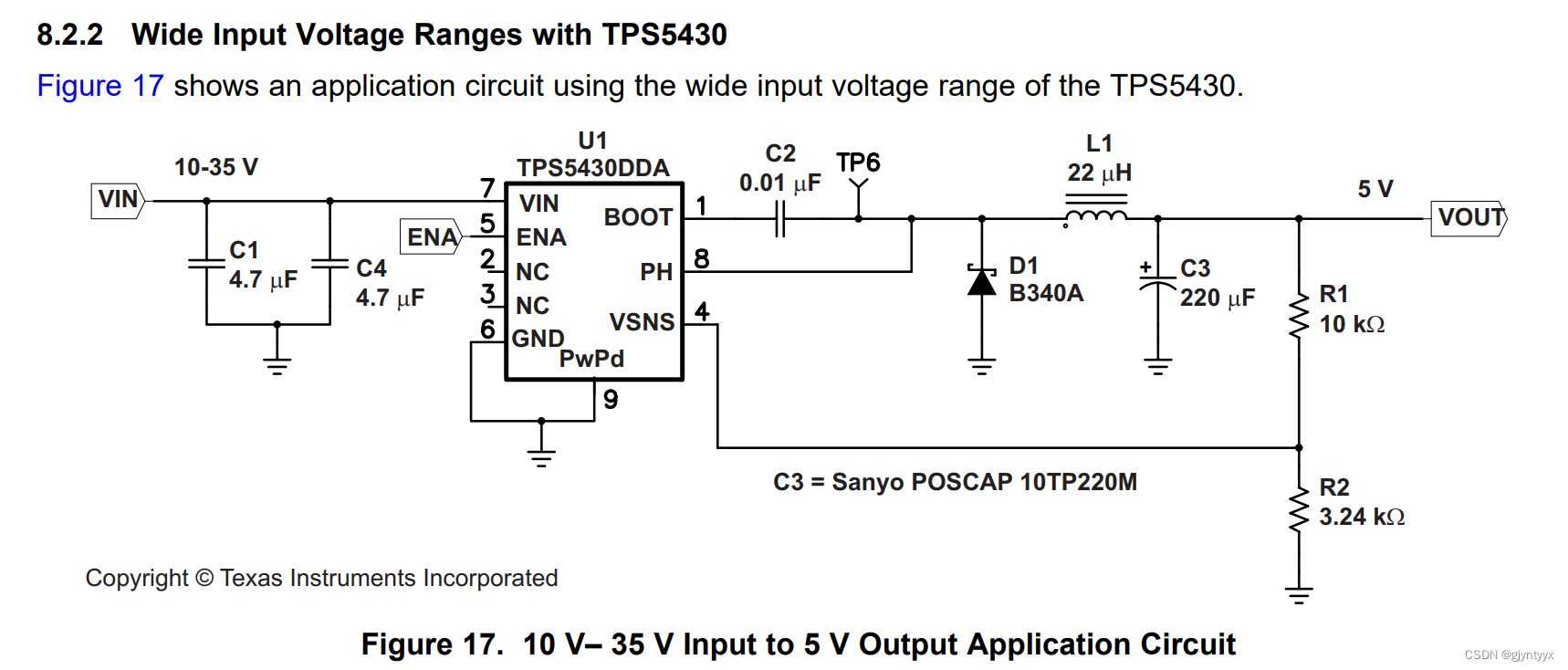

 找到符合要求的例子：

 开抄，首先通过简单的分压把40V降到20，输入到芯片内，按照例子添加元器件。

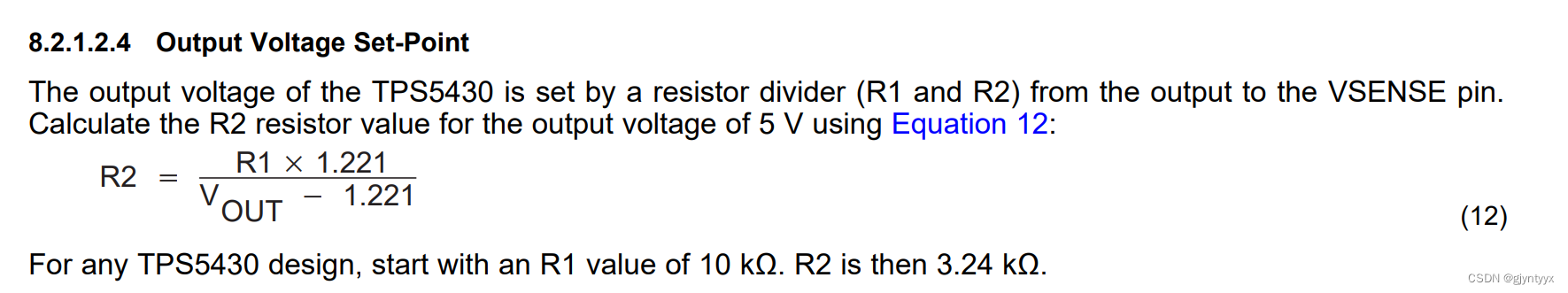

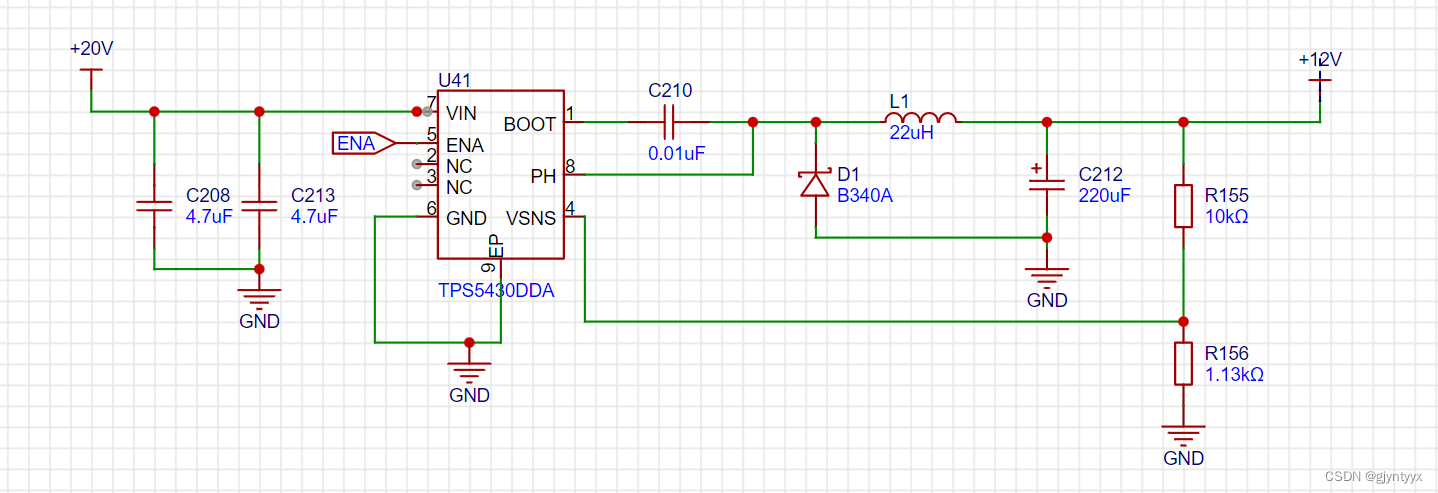

输出电压依照上述公式调整R1，R2，得到如下12V输出。

方法2

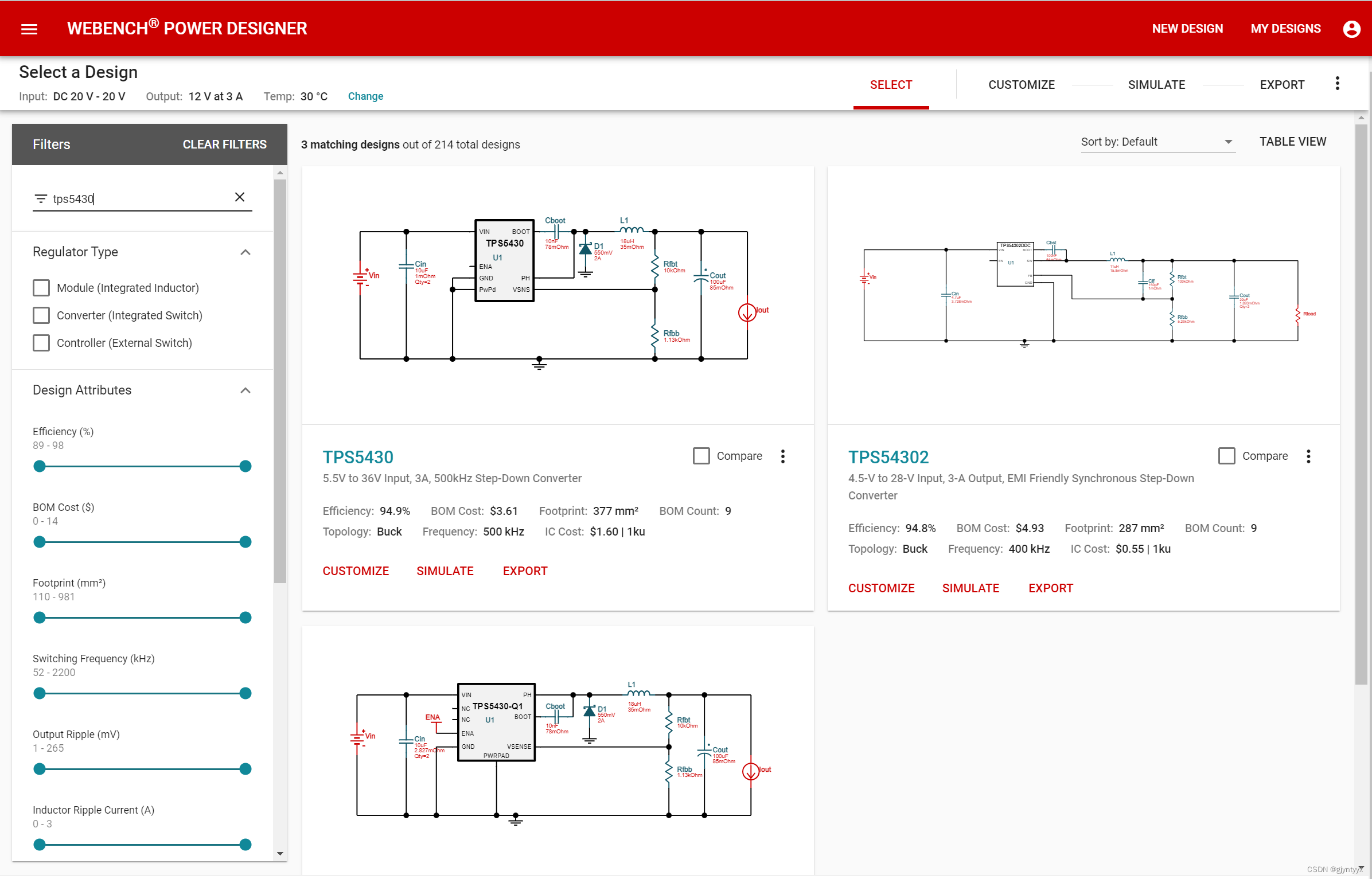

找到官方的在线仿真网站，里面可以输入参数，给出降压电路。

 Power Designer (ti.com)

两边的电路有些不同，选择方法2.

-12V

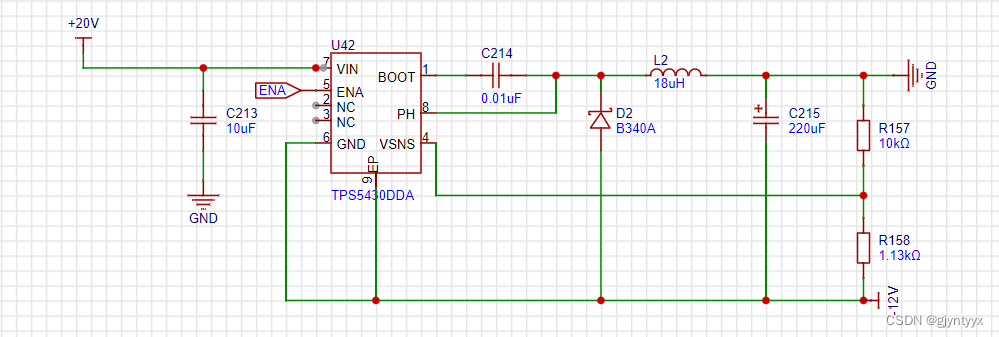

 输出负电压稍微复杂些，参考了(26条消息) TPS5430正电源转正负电源 低纹波_正电源转负电源的芯片_qq_42748149的博客-优快云博客tps5430负压转换技术详解 - AC-DC/DC-DC转换 - 电子发烧友网 (elecfans.com)

没有验证过，暂时用不上了，等之后验证看看。
