基于机智云和ShineBlink的智能加湿器方案

随着科技的不断发展，智能家居正逐渐走进我们的家庭。其中一款备受欢迎的智能产品就是智能加湿器。智能加湿器不仅可以调节家居湿度，还可以通过智能控制实现远程控制和调节，让家居湿度随时随地可控。

智能化控制让加湿更加便捷

智能加湿器通过连接Wi-Fi可以实现远程控制和调节，用户可以通过智能手机应用实现预约、定时、计量等功能。手机APP提供了详细的操作指南，使用者可以随时查看设备工作状态，掌握湿度变化情况，而智能语音控制更是让人们免去了繁琐的操作步骤，实现语音控制加湿器开关、模式、湿度等功能。智能化控制不仅方便了使用者的操作，还极大提高了家居生活的质量。

实现的功能描述

在OLED屏幕上显示当前湿度，并且当湿度低于50%时继电器吸合，继电器吸合后加湿器模块将开始加湿动作。

5V供电的加湿器模块在淘宝上不少店铺有售，本实验就不拿加湿器实物模块来演示了，而是通过继电器来展示实验现象。

本实验教学目的

掌握基于ShineBlink的开发板，可接入机智云物联网平台，
SHT3X温湿度传感器的使用（SDA0,SCL0接SHT30X温湿度传感器）
OLED屏幕显示（SDA1,SCL1接OLED屏幕）
GPIO电平信号控制继电器（D4接继电器）

本实验涉及的模块

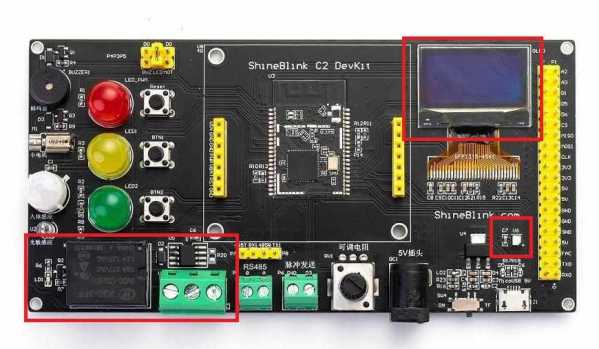

继电器、STH3X温湿度传感器、以及OLED屏幕在开发板上的位置如下：

完整源代码

1. --定义初始化函数
2. function Init()
3.     --设置sht3x传感器占用SCL0和SDA0引脚，并启动传感器以每秒出10个数据的频率工作，repeatability="HIGH"时精度最高
4.     LIB_Sht3xConfig("IIC0","10","HIGH")
5.     --设置0.96寸oled模块占用SCL1和SDA1引脚
6.     LIB_0_96_OledConfig("IIC1")
7.     --配置D4为普通输出，控制继电器
8.     LIB_GpioOutputConfig("D4","STANDARD")
9.     --配置D0口为PWM功能控制无源蜂鸣器，先默认设置
10.     --PWM周期为1000us(1ms)，参数1表示高电平有效
11.     LIB_PwmConfig1(1000,1)
12.     --先默认PWM输出占空比为0%(蜂鸣器静音)
13.     LIB_PwmUpdate1(0)
14. end
15. --初始化
16. Init()
17. --开始大循环
18. while(GC(1) == true)
19. do
20.     --延时200毫秒
21.     LIB_DelayMs(200)
22.     --每隔200毫秒查询sht3x传感器是否出数
23.     sht3x_flag,sht3x_temp,sht3x_humi = LIB_Sht3xGetResult()
24.     --如果传感器有新的温湿度数据产生
25.     if sht3x_flag == 1 then
26.         --在oled的第一行和第二行分别显示温度（摄氏度）和湿度（百分比）
27.         LIB_0_96_OledPuts("1","1",string.format("temprature: %.2f", sht3x_temp))
28.         LIB_0_96_OledPuts("2","1",string.format("humidity: %.2f", sht3x_humi))
29.         --湿度小于50%，继电器吸合开始加湿
30.         if sht3x_humi < 50 then
31.             LIB_GpioWrite("D4",1)--继电器吸合，加湿器开始加湿
32.         else
33.             LIB_GpioWrite("D4",0)--继电器断开
34.         end
35.     end
36. end

复制代码



实验现象

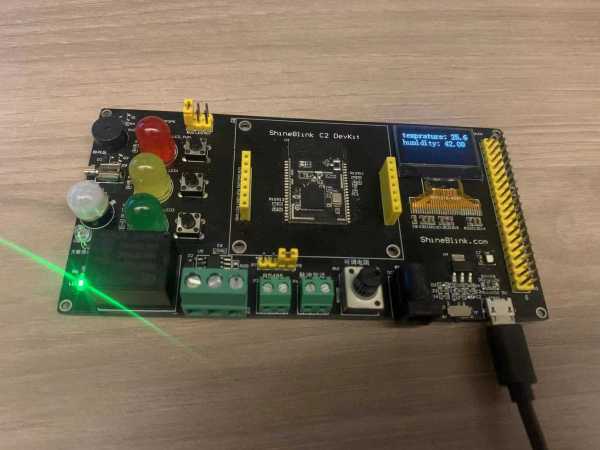

将上面的代码复制到开发板的虚拟TF卡中并开始运行后，我们就可以在OLED屏幕显示当前的温度和湿度数据。

当湿度小于50%时，可以看到继电器吸合（继电器旁边的绿色Led指示灯也亮了）

节能环保，实现智慧消费

智能加湿器通过智能的控制机制和高效的加湿器工作，达到省电、节能、环保的效果，减少了能源消耗和对环境的影响。智能加湿器的加湿机芯采用陶瓷材料，可以实现反复循环使用，节约了资源，同时也减少了废弃物的产生。智能加湿器通过智慧消费的方式，让生活更加智慧和环保。



智能场景，增强生活趣味性

智能加湿器提供了多种智能场景，如情景模式、智能联动等，让家居生活更加趣味。
