【机智云物联网低功耗转接板】+模拟无线远程控制仪表启停

GE211 是机智云自研的定制化的物联网转接板，使用 ESP32-C3-WROOM-02 通讯模块，适用于白色智能家电等设备应用。硬件设计上采用支持 WiFi 和 BLE 的双模无线通信模块，具备TTL电平转换串口，免开发快速接入，提高开发效率。




开发调试过程如下：

TTL转USB根据实例注册机智云设备，了解通讯协议格式

使用局域网通过手机APP，控制设备启停

TTL转USB根据实例注册机智云设备，了解通讯协议格式

1.1

首先进入机智云开发者文档中心，下载C3模块资料和相关工具。

1.2

下载完成后点击左上角进入开发者中心

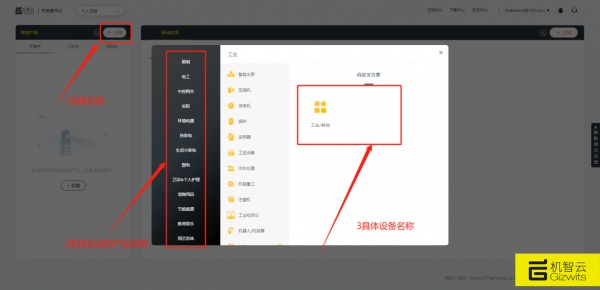

根据流程注册机智云账户，登录机智云注册相关设备，注册流程如下：

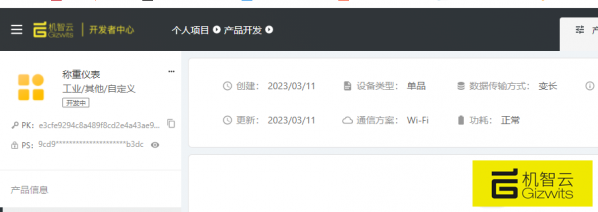

创建完成后左侧会出现PK/PS，这两组字符串是我们下面调试需要用到的。

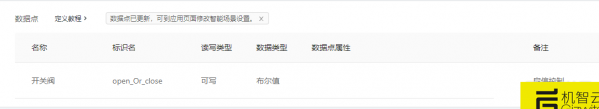

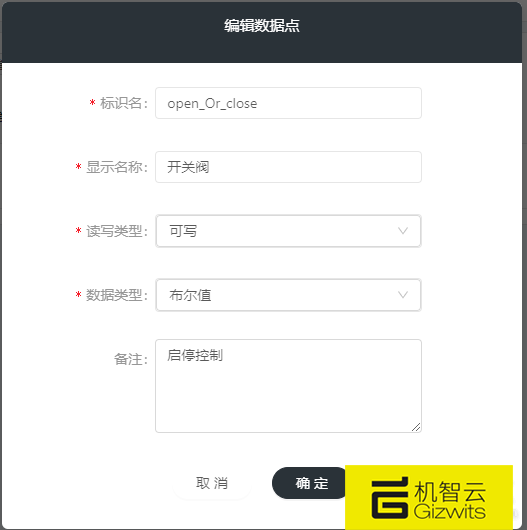

接下来创建设备控制数据点

以上步骤表示我们的设备和数据点创建成功。

1.3

点击左侧的开发向导，从MCU开发资源中下载已创建设备的通讯协议文档。

以上步骤表示我们的设备和数据点创建成功。

1.4

点击左侧的开发向导，从MCU开发资源中下载已创建设备的通讯协议文档。

1.5

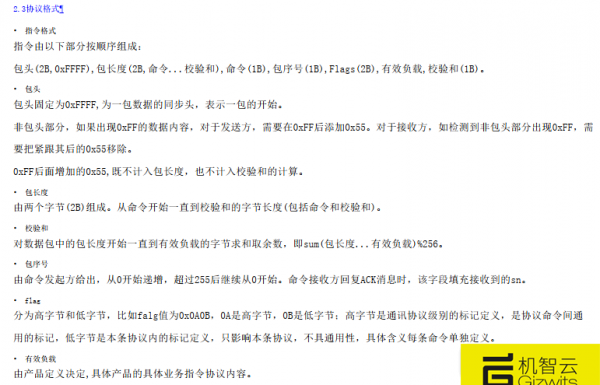

了解通讯协议格式

具体通讯命令可参考通讯协议文档。数据格式解析非常详细。

1.6

根据《机智云GE211-02转接板接入机智云方案及问题排查指引V1.0.0.pdf》中3.3的部分：结合机智云调试助手使用流程。按着步骤一路测试都非常顺利。唯一不明白的是，哪里发生了数据交互，可以让模块去链接指定的IP和prot？

查阅文档中心的设备接入栏下GAgent详解，这里非常详细的讲解了GAgent接入机智云流程，多种接入模式和数据走向。

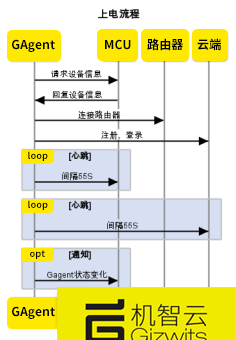

从设备上电开始到接入的过程。





GAgent请求设备信息

B、回复GAgent设备信息

C、设备正常工作，需回复GAgent发出的心跳包

D、GAgent网络状态发生变化通知mcu。

根据之前我们下载的通讯协议文档里面的命令可以找到，在上电后，模块会请求设备信息，然后我们的主控设备会发送给模块一些常用的参数。0x02命令中的第15部分就包含了server，port等内容。可以供我们修改。



由此我们可知，IP和端口是头次数据交互时就修改了。

测试局域网模式

2.1

局域网和广域网的两种组网方式介绍

2.2

使用局域网通过手机APP，控制设备启停

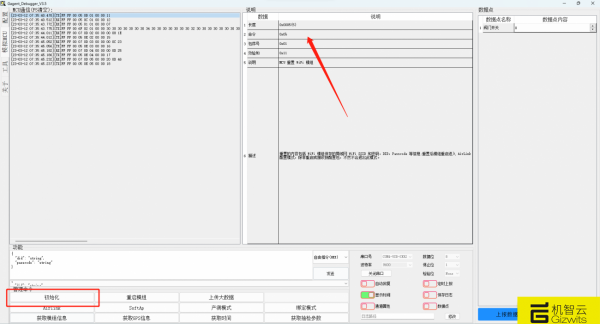

我们首先需要将模块初始化





使用局域网通过手机APP，控制设备启停

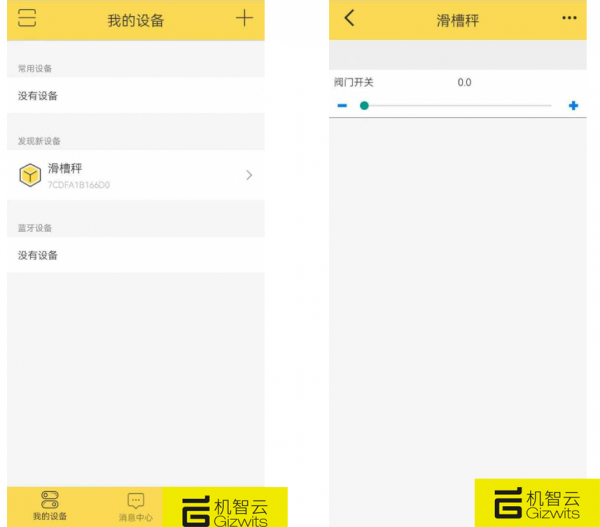

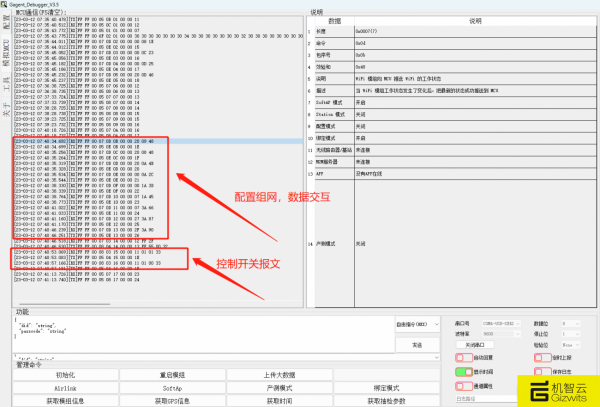

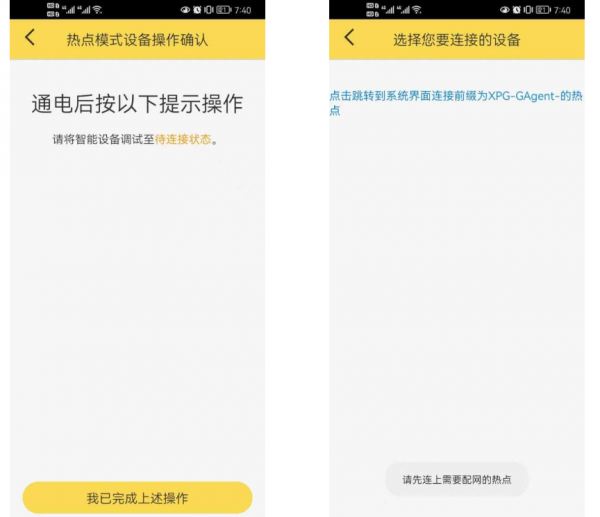

依次点击右上角“+”；点击热点配置；输入要链接的局域网wifi信息，下面设备信息默认；点击对应的设备热点；连接后会发生数据交互，交互的内容就是将第二图的wifi信息发送至模块。配置组网。链接成功后APP会识别到我们的设备。可以点击设备进行控制。

配置好相关参数后，我们通过APP来控制主板LED闪烁，模拟启停控制。

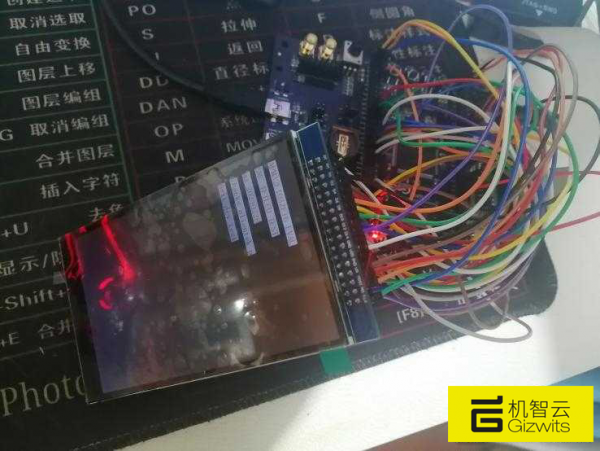

主板使用的是极海的APM32E103 EVAL,GE211接入主板串口。

根据通讯协议文档，编写串口命令处理函数，数据解析正常，LED灯根据APP指令亮灭正常。
