本文介绍如何使用Java编程语言调用BPEL工作流，包括创建和部署BPEL工作流项目、通过SoapUI调用以及通过Java代码直接调用的方法。

在创建完BPEL工作流后，有时需要通过代码执行BPEL工作流，本文主要介绍如何使用Java编程语言调用BPEL工作流。

一、创建并部署BPEL工作流项目

1、创建BPEL工程

启动Eclipse，点击File->New->Other，然后选择BPEL 2.0 ->BEPL Project，在弹出的对话框中输入项目名Stream_bpel，结果如图1.1。

图1.1 创建BPEL工程

2、创建BPEL流程

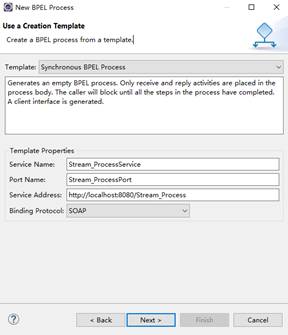

右键项目Stream_bpel，点击New->Other，选择BPEL 2.0- > New BPEL Process File，出现New BPEL Process对话框，输入流程名Stream_Process，名字空间设为：下拉选择，点击Next，如图1.2；下一步选择同步流程，如图1.3；最后点击Finish，如图1.4。

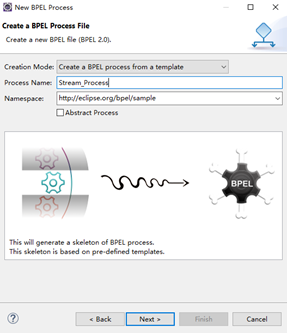

图1.2 创建BPEL Process文件

图1.3 设置BPEL Process参数

图1.4 BPEL Process文件存放路径

3、BPEL流程设计

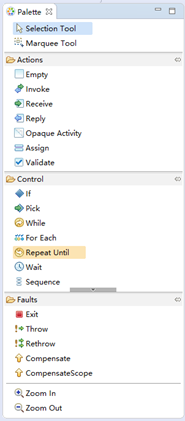

打开空间视图，Window->Show View->Palette，如图1.5，对应了第6张2.2小结里所有流程控制操作

图1.5 Palette面板

以上操作均提供可视化控件，通过拖放即可完成BPEL流程设计，一个简单的调用WPS服务的流程如图1.6，Assign_wps为WPS服务参数赋值，Invoke_wps调用WPS服务，Assign_output将结果赋值给输出。

图1.6 BPEL流程设计

4、导入调用WPS服务的wsdl文件

把从ODE下载的wps_service.wsdl复制到工程目录下。

5、为Invoke创建Partner Link

打开属性视图，Window->Show View->Properties，然后点击bpel流程中的invoke_wps节点，在Properties中选择Details选项卡，创建一个Partner Link，输入name，选择来自工程的服务例如wps_servicePortType，如图1.7，点击OK；然后输入Partner Link Type Name，如图1.8；最后输入一个Role Name即可，如图1.9，点击Finish。

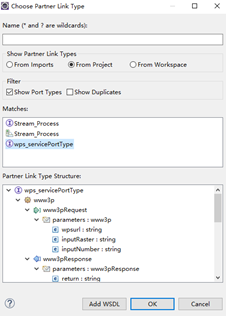

图1.7 创建一个Partner Link

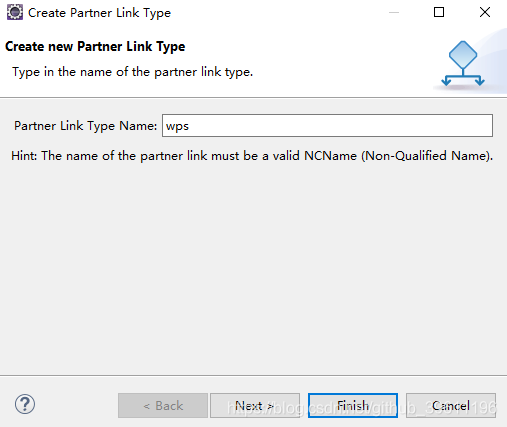

图1.8 设置Partner Link Type Name

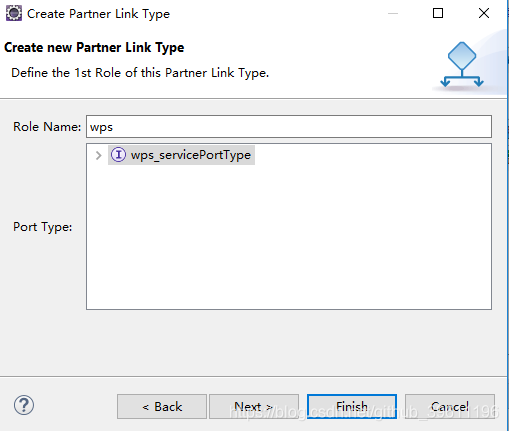

图1.9 设置Role Name

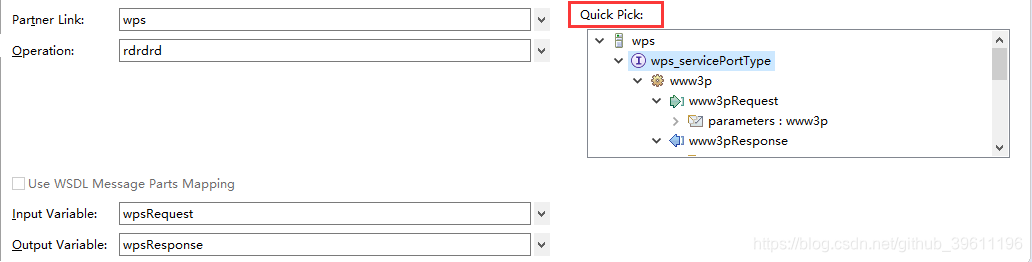

一个服务可以有多种处理功能，对应java类中的每一个函数，接下来指定Operation。双击Quick Pick中对应的函数名，Operation参数会自动添加，并自动创建该函数所需的参数变量，如图1.10所示。

图1.10 设置Operation

6、赋值操作

bpel流程需要从外部传入参数，并将结果输出，由Assign操作来完成，Assign作用相当于“管道”，但是该操作只是负责向下传递参数。

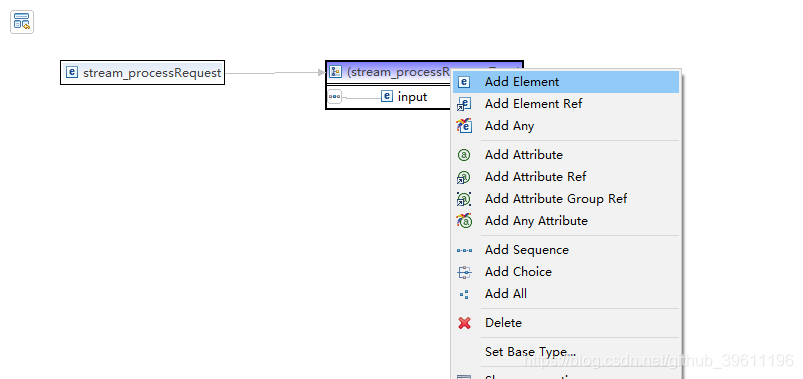

添加bpel输入参数，如图1.11；并设置参数名称，如图1.12。

图1.11 添加bpel输入参数

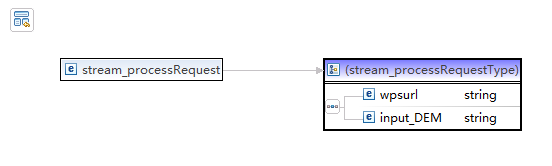

图1.12 设置参数名称

2.wps服务参数赋值

选中Assign_wps节点，Properties->Details->new，从From里选择变量，赋值给To里的变量，每增加一个就New一次，如图1.13。

图1.13 服务参数赋值

将结果赋值给输出，如图1.14，BPEL流程赋值结束

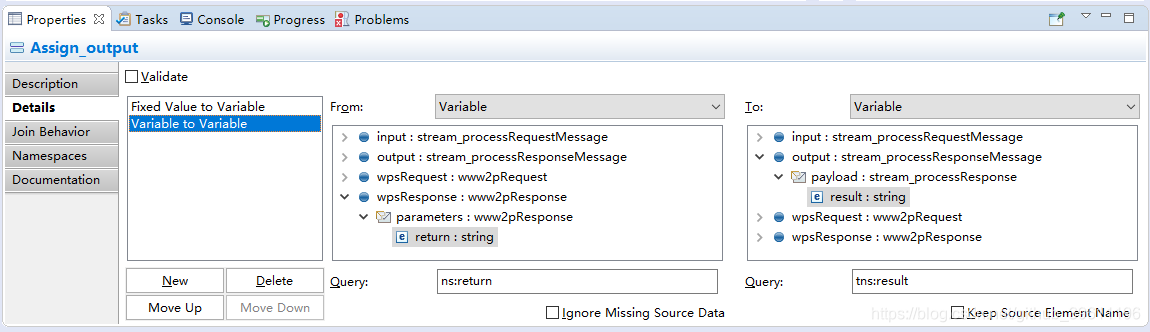

图1.14 BPEL流程赋值结束

7、修改SOAP地址

stream_process对应的stream_processArtifacts.wsdl文件的Server的SOAP地址需要手动修改，如图1.15，默认生成的地址位于Tomcat服务器中：http://localhost:8080/stream_process，需要修改到ODE服务器下：http://localhost:8080/ode/processes/stream_process，Ctrl+S保存。

图1.15 修改SOAP地址

8、BPEL流程发布

BPEL流程最终的目的也是发布成一个web-service，只不过这个web服务自己基本上不实现功能，主要是通过调用别人的功能来完成任务。因此，最后也要把流程对应的WSDL发布出去。默认生成的WSDL只有类型定义，消息定义，和操作定义，缺少绑定信息和服务定义。

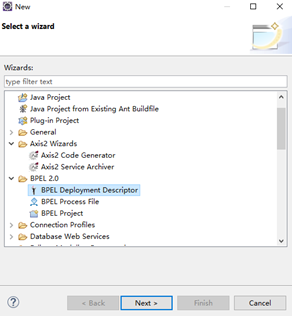

在bpel工程的bpelContent文件夹中创建一个deploy.xml文件。选择File->New->Other->BPEL 2.0 Apache ODE Deployment Descriptor，如图1.16所示，点击Next，直接Finish即会生成一个deploy.xml文件。

图1.16 创建一个deploy.xml文件

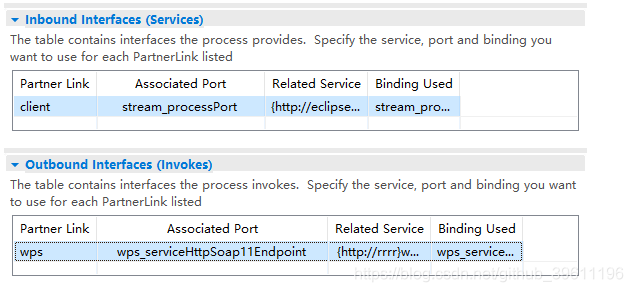

双击打开deploy.xml文件，配置Partner Link端口。client对应BPEL流程端口，选择stream_processPort；wps对应调用的外部服务wps_service端口，选择SOAP端口：wps_serviceHttpSoap11Endpoint，结果如图1.17。

图1.17配置Partner Link端口

二、创建SoapUI项目调用BPEL工作流

查看BPEL工作流的WSDL的url

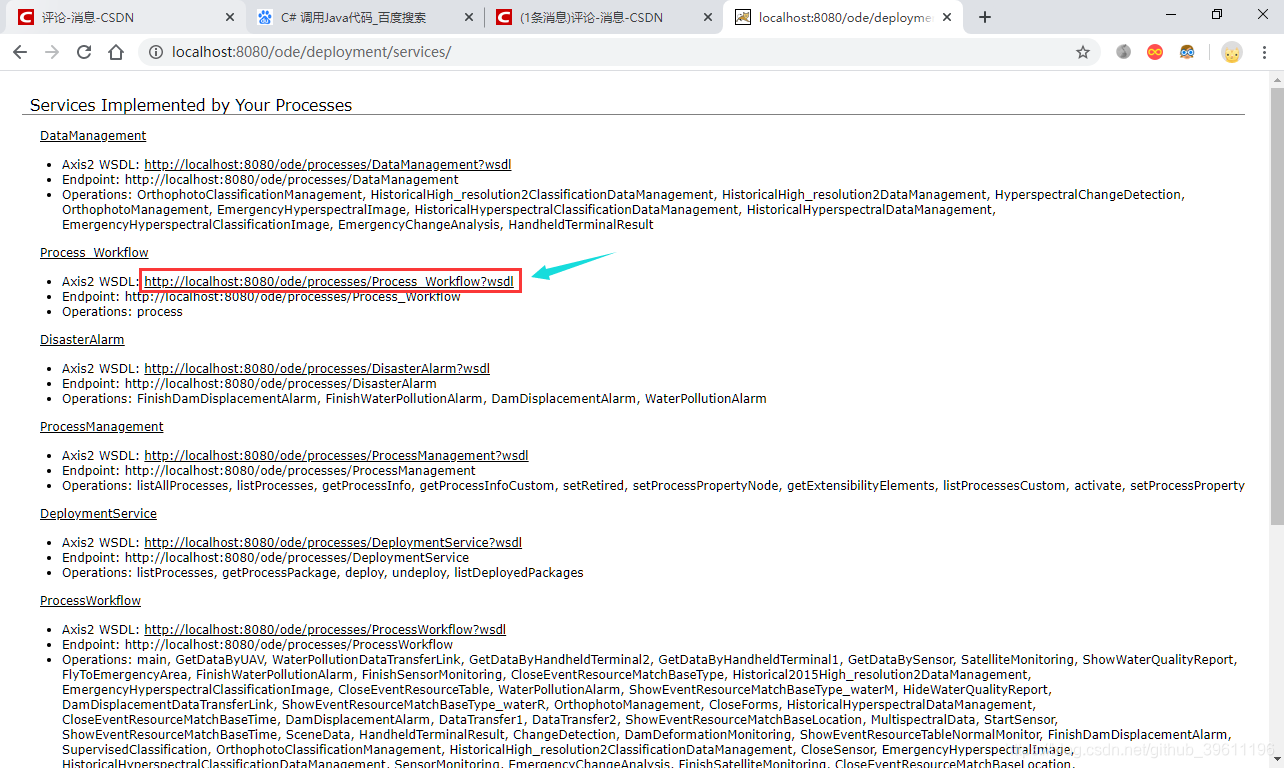

双击tomcat的D:\apache-tomcat-6.0.33\bin目录下的startup.bat程序，打开tomcat服务器和ODE服务器，如图2.1所示；在ODE服务器打开完成后，在浏览器中输入http://localhost:8080/ode/deployment/services/查看已发布的BPEL工作流的WSDL的url，如图2.2所示，该BPEL工作流的WSDL的url即为：http://localhost:8080/ode/processes/Process_Workflow?wsdl

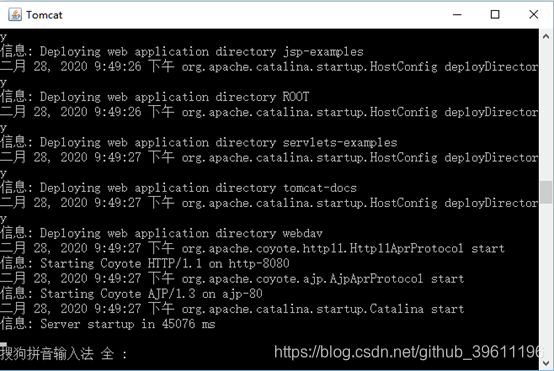

图2.1 打开ODE服务器

图2.2 查看BPEL工作流的WSDL的url

2、创建SoapUI工程

点击File->New Project创建SoapUI工程，如图2.3所示；左侧选择Create project from，右侧选择WSDL definition（SOAP），如图2.4所示；在Project Name后的框中输入项目名，并将第1步查看得到的BPEL工作流的WSDL的url输入Initial WSDL后的框中，最后点击OK按钮即可完成SoapUI工程的创建。

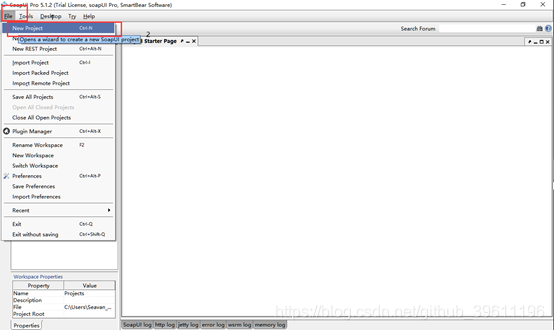

图2.3 开始创建工程

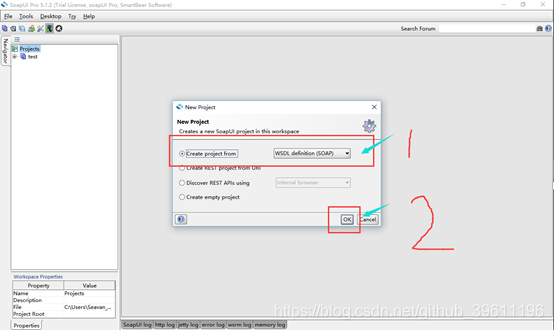

图2.4 选择项目创建来源

图2.5 配置项目名和WSDL地址

3、通过SoapUI运行BPEL工作流

运行方法1：展开创建的SoapUI项目，并双击Request 1即可看到右侧的BPEL工作流运行界面，如图2.6所示；在右侧input框中输入BPEL工作流输入参数，点击图中箭头指向的绿色三角即可开始运行BPEL工作流，如图2.7所示。

图2.6 配置项目名和WSDL地址

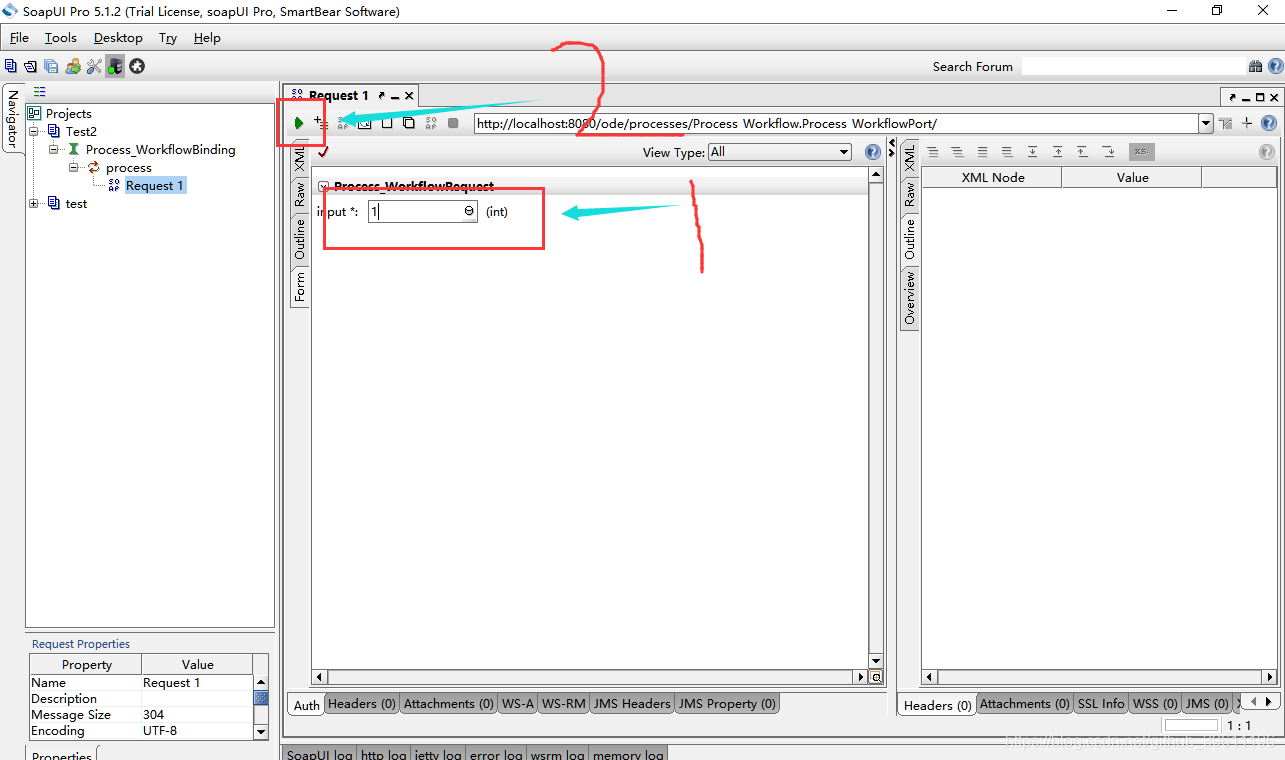

图2.7 配置参数并运行BPEL工作流

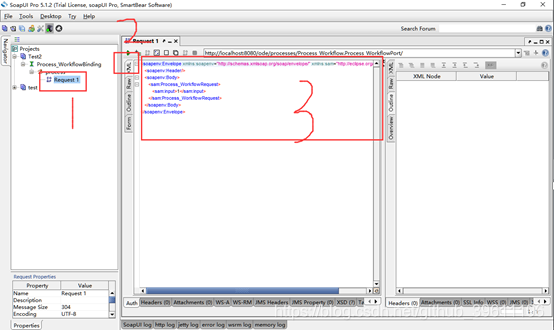

运行方法2：展开创建的SoapUI项目，并双击Request 1，然后点击右侧的XML即可看到BPEL工作流XML格式运行代码，如图2.8所示；在图中箭头指向的XML语句处添加BPEL语句运行输入参数，点击箭头指向的绿色三角形，即可开始运行BPEL工作流，如图2.9所示。

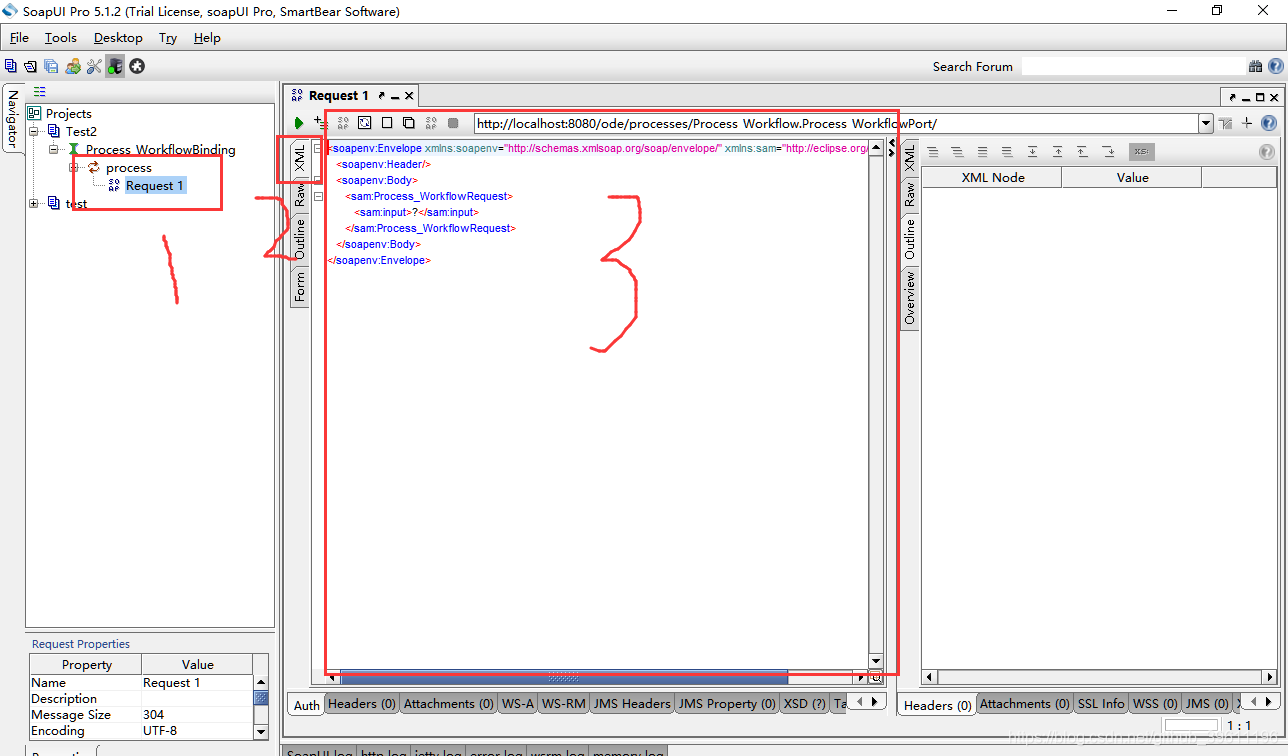

图2.8 配置项目名和WSDL地址

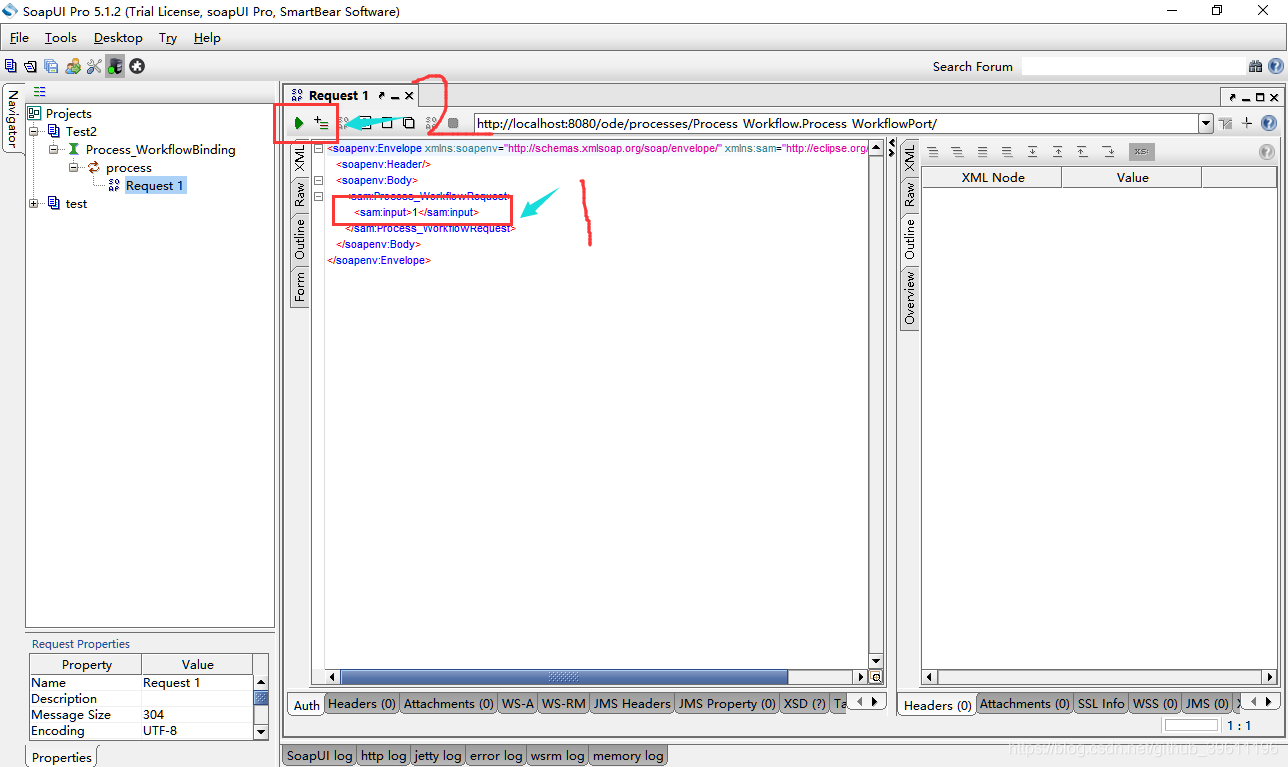

图2.9 配置参数并运行BPEL工作流

三、通过Java调用BPEL工作流

创建Java工程

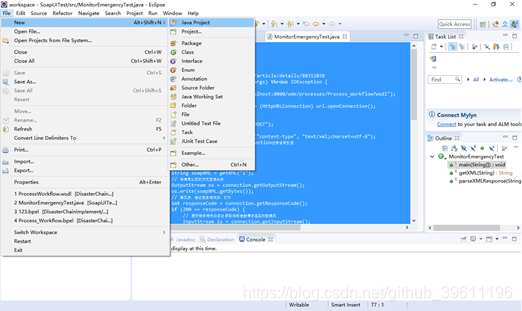

点击File->New->Java Project创建Java工程，如图3.1所示；在Project Name后的框中输入项目名称，点击Finish完成项目的创建。

图3.1 开始创建Java工程

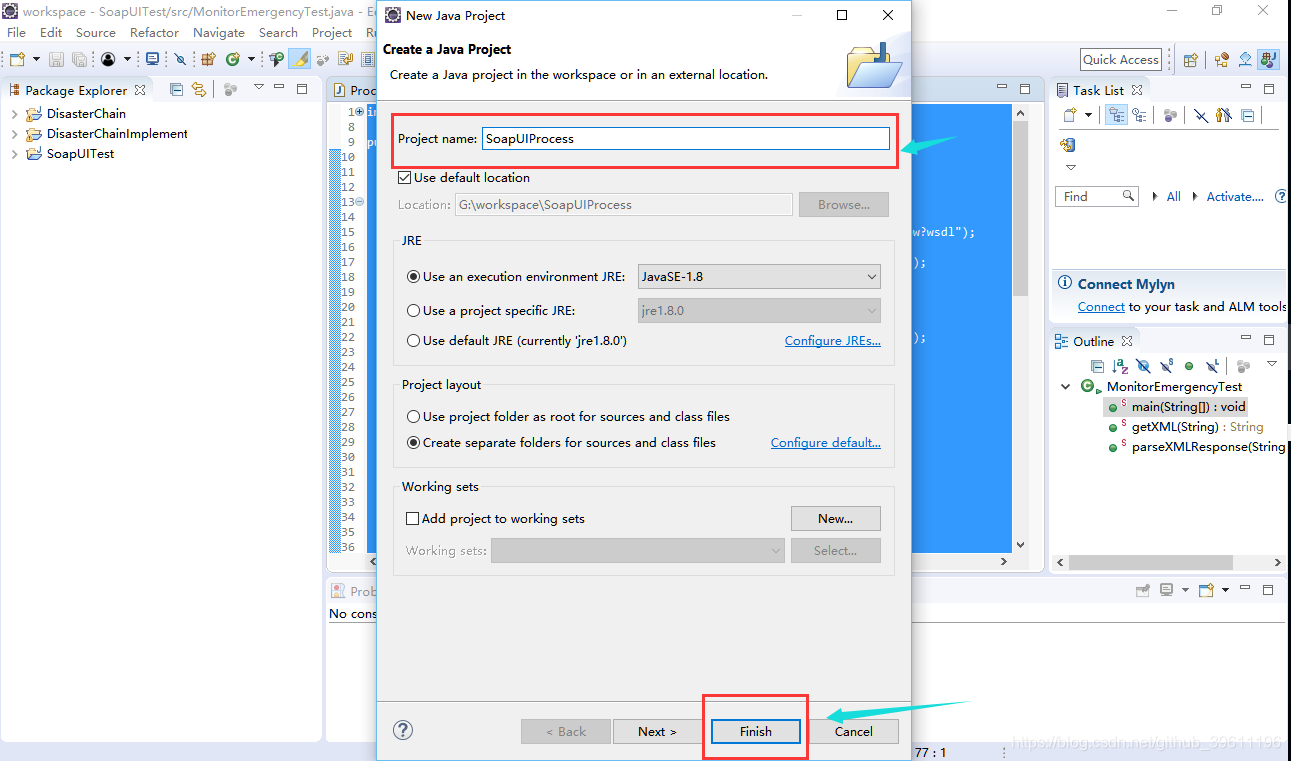

图3.2 配置Java工程

2、创建类，并编写代码

点开创建的Java工程，在src包名上点击New->Class开始创建Java类，如图3.3所示；在弹出的窗口的Name后框中输入类名，点击Finish完成Java类的创建，如图3.4所示；双击打开创建的Java类，并将下列代码粘贴至类中，修改代码中类名为刚创建的Java类的类名。

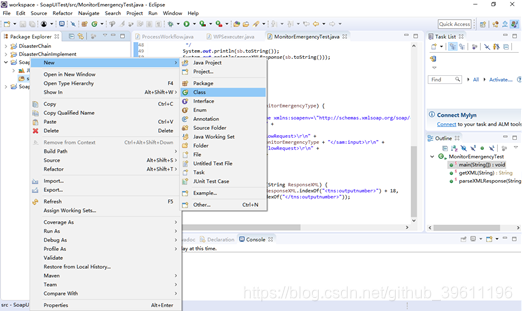

图3.3 开始创建Java类

图3.4 配置Java类

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.net.HttpURLConnection;
import java.net.URL;

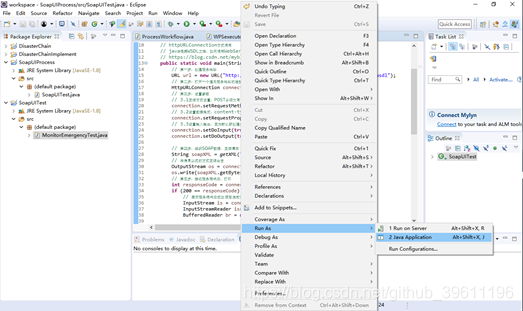

public class MonitorEmergencyTest {
	// httpURLConnection方式调用
	// java根据WSDL文档，如何调用WebService?
	// https://blog.youkuaiyun.com/myblogzz/article/details/80311038
	public static void main(String[] args) throws IOException {

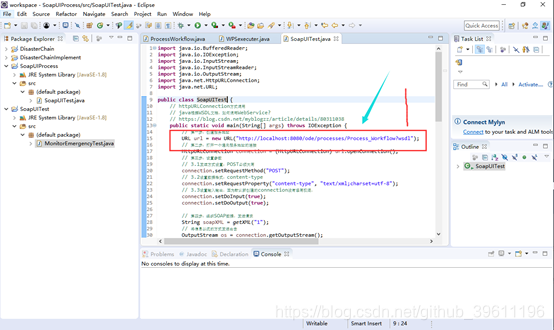

		// 第一步：创建服务地址
		URL url = new URL("http://localhost:8080/ode/processes/Process_Workflow?wsdl");
		// 第二步：打开一个通向服务地址的连接
		HttpURLConnection connection = (HttpURLConnection) url.openConnection();
		// 第三步：设置参数
		// 3.1发送方式设置：POST必须大写
		connection.setRequestMethod("POST");
		// 3.2设置数据格式：content-type
		connection.setRequestProperty("content-type", "text/xml;charset=utf-8");
		// 3.3设置输入输出，因为默认新创建的connection没有读写权限，
		connection.setDoInput(true);
		connection.setDoOutput(true);

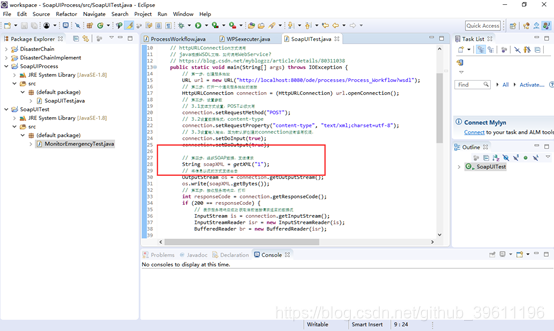

		// 第四步：组织SOAP数据，发送请求
		String soapXML = getXML("1");
		// 将信息以流的方式发送出去
		OutputStream os = connection.getOutputStream();
		os.write(soapXML.getBytes());
		// 第五步：接收服务端响应，打印
		int responseCode = connection.getResponseCode();
		if (200 == responseCode) {
			// 表示服务端响应成功 获取当前连接请求返回的数据流
			InputStream is = connection.getInputStream();
			InputStreamReader isr = new InputStreamReader(is);
			BufferedReader br = new BufferedReader(isr);

			StringBuilder sb = new StringBuilder();
			String temp = null;
			while (null != (temp = br.readLine())) {
				sb.append(temp);
			}

			/**
			 * 打印结果
			 */
			System.out.println(sb.toString());
			System.out.println(parseXMLResponse(sb.toString()));
			is.close();
			isr.close();
			br.close();
		}
		os.close();
	}

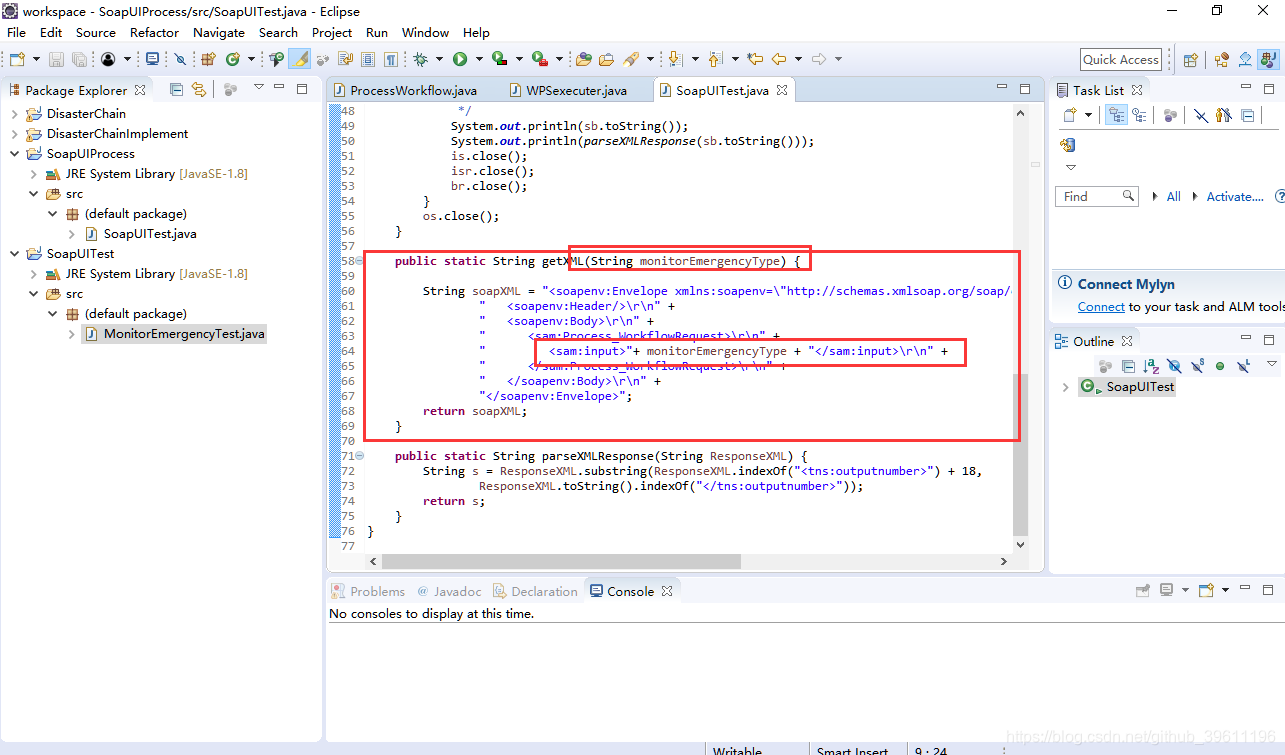

	public static String getXML(String monitorEmergencyType) {

		String soapXML = "<soapenv:Envelope xmlns:soapenv=\"http://schemas.xmlsoap.org/soap/envelope/\" xmlns:sam=\"http://eclipse.org/bpel/sample\">\r\n" +
				"   <soapenv:Header/>\r\n" +
				"   <soapenv:Body>\r\n" +
				"      <sam:Process_WorkflowRequest>\r\n" +
				"         <sam:input>"+ monitorEmergencyType + "</sam:input>\r\n" +
				"      </sam:Process_WorkflowRequest>\r\n" +
				"   </soapenv:Body>\r\n" +
				"</soapenv:Envelope>";
		return soapXML;
	}

	public static String parseXMLResponse(String ResponseXML) {
		String s = ResponseXML.substring(ResponseXML.indexOf("<tns:outputnumber>") + 18,
				ResponseXML.toString().indexOf("</tns:outputnumber>"));
		return s;
	}
}
