文章详细介绍了Transformer模型从NLP领域扩展到计算机视觉，特别是ViT（VisionTransformer）的工作原理，包括图像切片（patch）、patch嵌入、位置编码等关键步骤，并探讨了Transformer与CNN的区别。此外，文章还提到了einops库在处理图像数据时的作用，以及代码实现过程中的关键操作。最后，文章简要介绍了TNT（TransformerinTransformer）模型，强调了更细粒度的patch划分对提升模型性能的意义。

参考教程：
https://arxiv.org/pdf/2010.11929.pdf
https://zhuanlan.zhihu.com/p/340149804 【大佬总结的非常好，他的好多篇文章都很值得学习】

为什么会使用transformer

transformer在NLP领域广泛使用，它解决了RNN的并行化问题，并且能适应不同的语境。

既然如此，为什么不能在图像领域也使用这样的方法呢？
我们知道计算机视觉中普遍使用的是卷积神经网络，通过卷积核在feature上滑动窗口处理，一层一层地传递信息，并得到图像的特征。

在卷积神经网络中，有一个很重要的概念——感受野。感受野就是你站在当前层的一个像素点，能看到的原始图像的像素范围有多大。对于一张图像，你使用3*3的核进行卷积处理，在得到的featuremap中，你的感受野大小就是3*3。此时再用一个3*3的核进行卷积处理，再新的featuremap中，你的感受野就是5*5。

受卷积核大小的限制，你需要堆叠很多的层才能得到比较大的感受野。为什么不直接使用大卷积核呢？一方面来说大卷积核计算也更复杂，但是效果并不如小卷积核好。另一方面3*3卷积作为最广泛使用的卷积，针对它的底层优化也比别的大小的做的要好。

做CNN的时候是只考虑感受野红框里面的资讯，而不是图片的全局信息。所以CNN可以看作是一种简化版本的self-attention。
或者可以反过来说，self-attention是一种复杂化的CNN，在做CNN的时候是只考虑感受野红框里面的资讯，而感受野的范围和大小是由人决定的。但是self-attention由attention找到相关的pixel，就好像是感受野的范围和大小是自动被学出来的
引用自：https://zhuanlan.zhihu.com/p/340149804
ps：这个大佬文章写的真的很不错，学到了很多。

你在做卷积的时候，人为设定的卷积核决定了你每步操作时元素所能观测到的范围，感受野中的一个点也只会和这个点附近的别的点存在联系，这个大小和范围取决于你的模型架构。
self-attention中，每个元素都能观测到其余的元素，并自我学习哪个元素对自己的影响更大，所以说这个范围和大小是自动学习的。
但是这种自学习也让模型更加flexible，对训练数据的要求也就越高。所以重新训练一个比较好的transformer模型也是比较困难的，好在我们可以站在前人的肩膀上，使用别人的预训练模型。

VIT详解

论文名称：《an image is worth 16x16 words: Transformers for Image Recognition at scale》

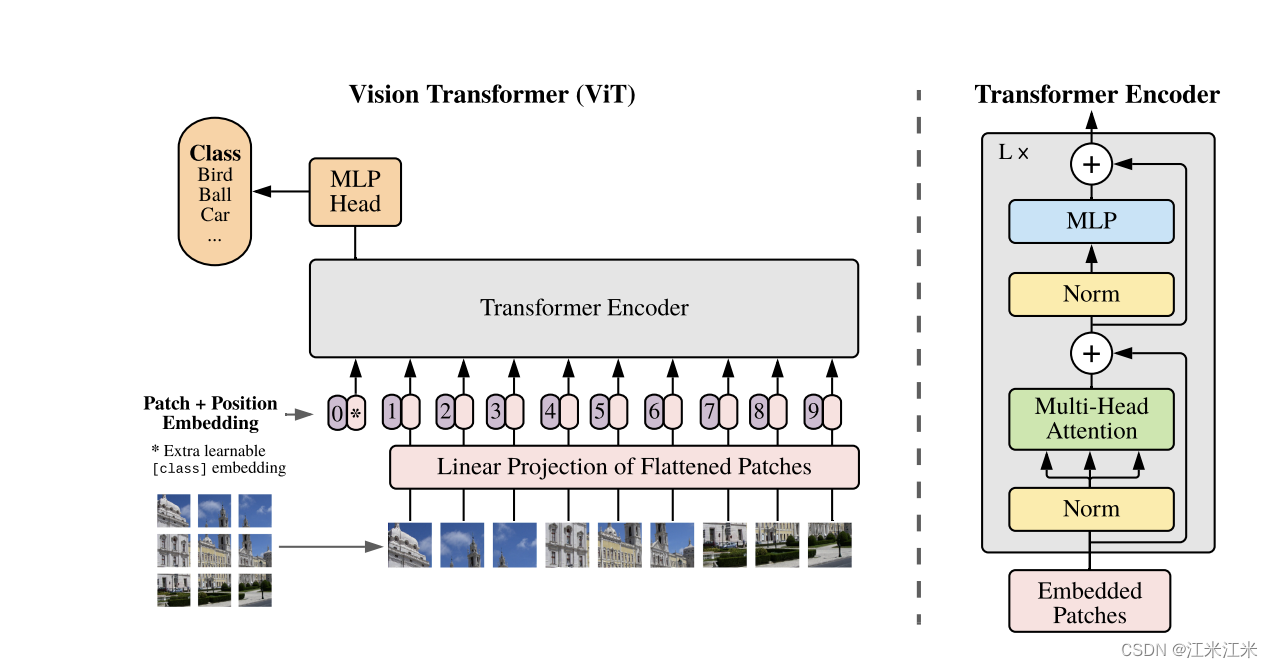

在这里插入图片描述
论文标题通俗易懂，再配合图片使用效果更好。一眼过去我们就能直接看到作者首先把一张图片分成了多个小块，然后处理后作为transformer encoder的输入。
也就是说它把图片分块处理后，当作一段文本中的连续单词，使用transformer的encoder来寻找一个单词与别的单词的联系，也就是寻找image patch之间的关系。

method

获得patch

论文中写到，一个标准的transformer会接受一个token embeddings的序列作为输入。现在输入变成了2D的图像，那么就把图像分割成一个p*p大小的patch，并且每个patch通过flatten展开，就变成了个长度为 $p^2$ 的vector，vector的个数是 $N=HW/p^2$ 。那么这样我们的输入也就变成了一个序列。N是序列的长度， $p^2$ 是序列的维度。

通常情况下，对于一个输入大小为224*224的图像，假如要分成16*16大小的patch，那你就会得到14*14个长度为256的vector。

对于一个输入大小为224*224*3的图像，分成16*16大小的patch后，每一块都为16*16*3，那么你会得到14*14个长度为768的vector。

patch embedding

我们现在得到的是一个序列，序列的长度为N，每个元素都是一个大小为 $p^2$ *c的embedding。这和我们的目标之间还有一点点差距。假如说我们期望的给transformer encoder的输入大小为N*D，那么我们已经有N了，接下来就需要把 $p^2$ *c变成D。
$z_0 = [x_{class}; x^1_pE; x^2_pE; ...; x^N_pE] + E_{pos}, E\in R^{(P^2* C)\times D}, E_{pos}\in R^{(N+1)\times D}$
