最近在开发的过程当中,对于已有的代码,想将相关类绘制成UML类图,虽然现在有很多UML类图的优秀软件,比如ProcessOn(可视化编辑)、draw.io(可视化编辑)、PlantUML(代码生成),其实看到这里我就想IDEA中有没有像PlantUML一样的自动生成的插件,本着怀疑的态度百度了一下,果然IDEA还是很强大的,这个插件都是自带的,接下稍微讲述如何利用IDEA生成UML类图的教程。

说之前先说一下Diagram这个单词,意思是图表; 示意图; 图解; [数] 线图的意思。

  • 打开设置 File->Setting或windows下按Ctrl+Alt+S

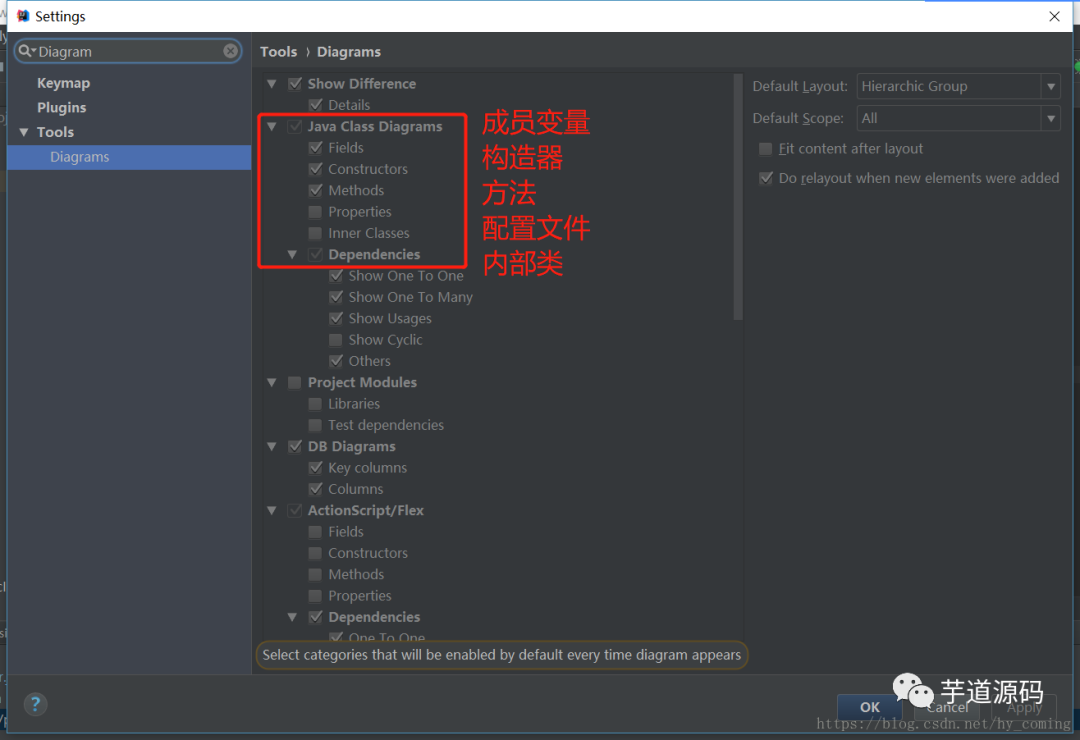

  • 在搜索框中输入``Diagram,如下图:

如上所示,我们主要关心的只有Java Class Diagrams下面的几个单选框,分别对应红字部分,一般的UML类图只需要知道成员变量、构造器和方法(前面三个),其他的随意,设置好了之后我们就来演示一下,

  • 选择需要的类文件,在编辑器中打开它

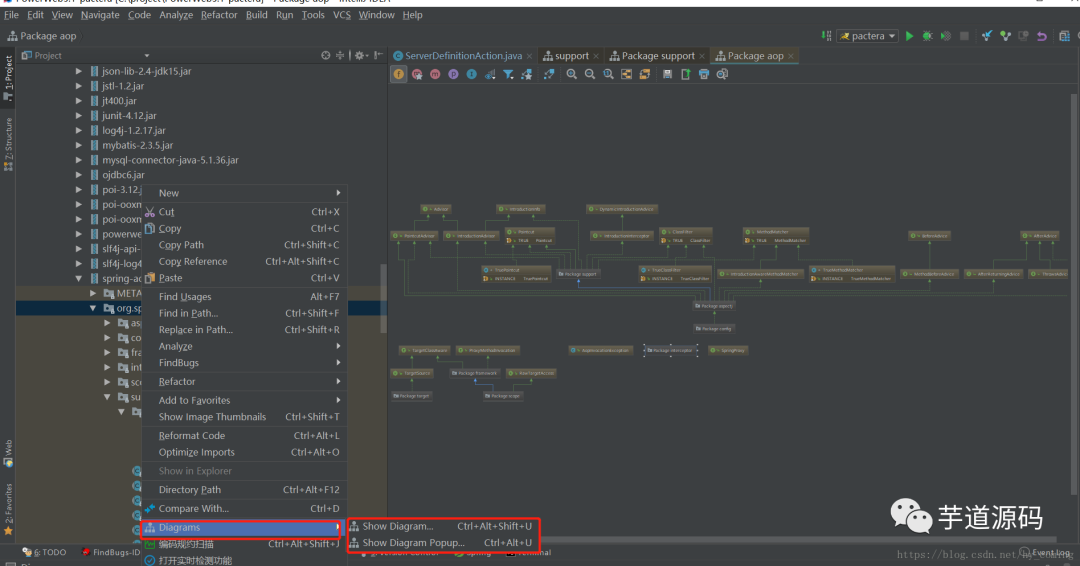

  • 按Ctrl + Shift + Alt + U或Ctrl + Alt + U或右键选择,``生成类Uml关联图,如下图:

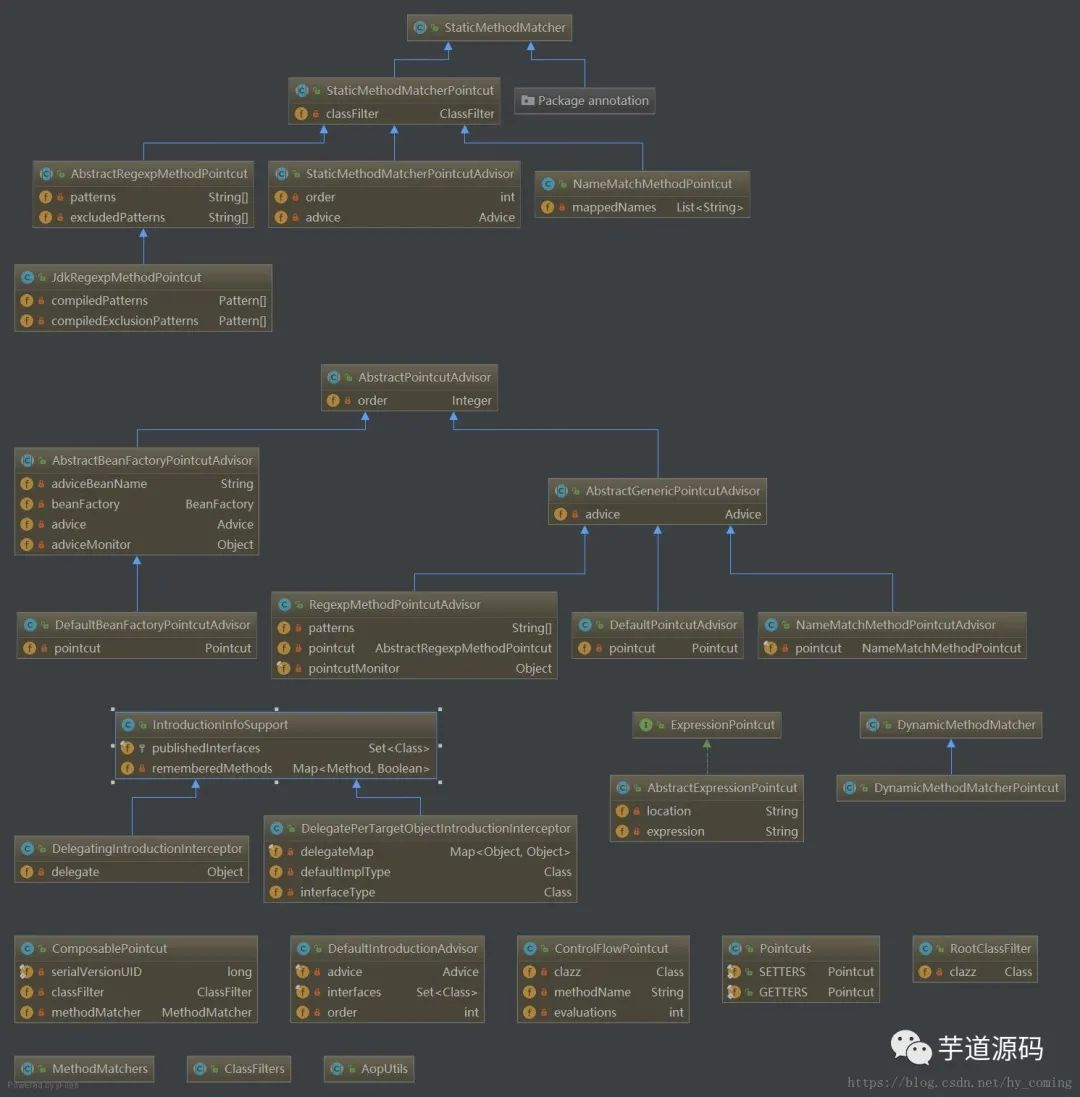

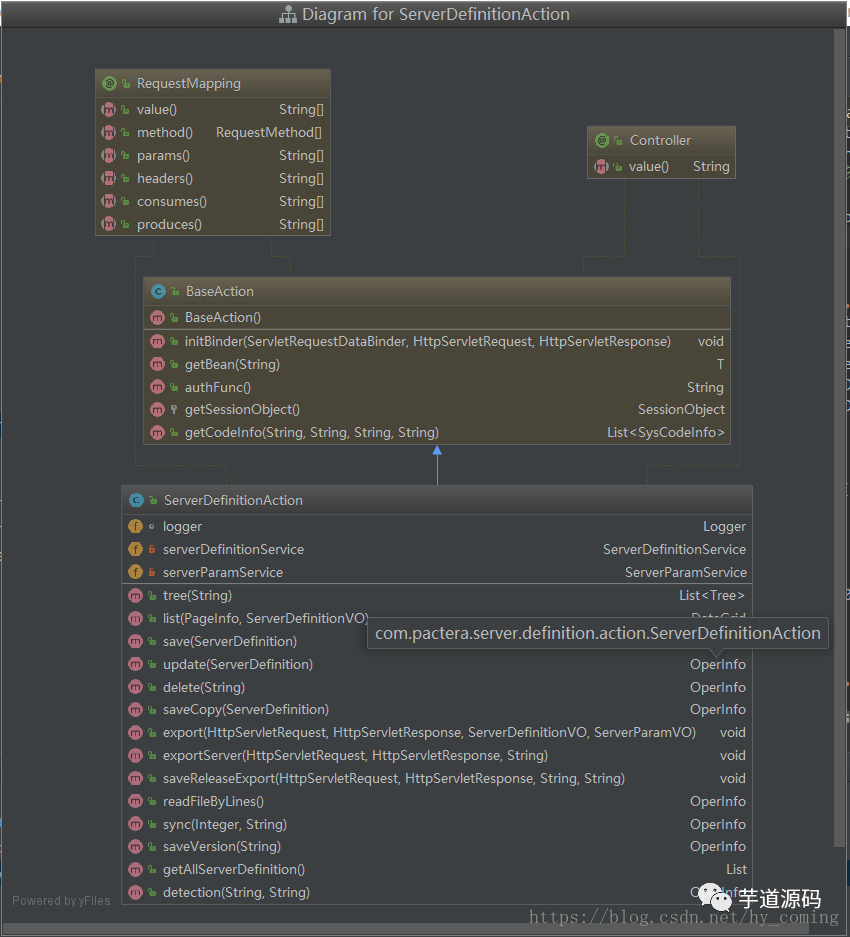

上面的是类的UML图,下面的support包的UML图:

局限性:虽然这个很是方便,但是也有他自己的局限性,首先这个功能只能是根据类来自动生成的,所以对于设计类的时候就不行了,还是需要正规的UML图软件,还有就是对于专业的UML软件来说,这种自动生成的东西可能表达并不是非常的准确直观,特别是对于UML图有严格要求的人来说,显得格外重要。
