本文主要基于 Spring-Cloud-Gateway 2.0.X M4

1. 概述
2. RouteDefinition
3. PredicateDefinition
4. FilterDefinition
5. RouteDefinitionLocator
6. CompositeRouteDefinitionLocator
666. 彩蛋

1. 概述

本文主要对 路由定义定位器 RouteDefinitionLocator 做整体的认识。

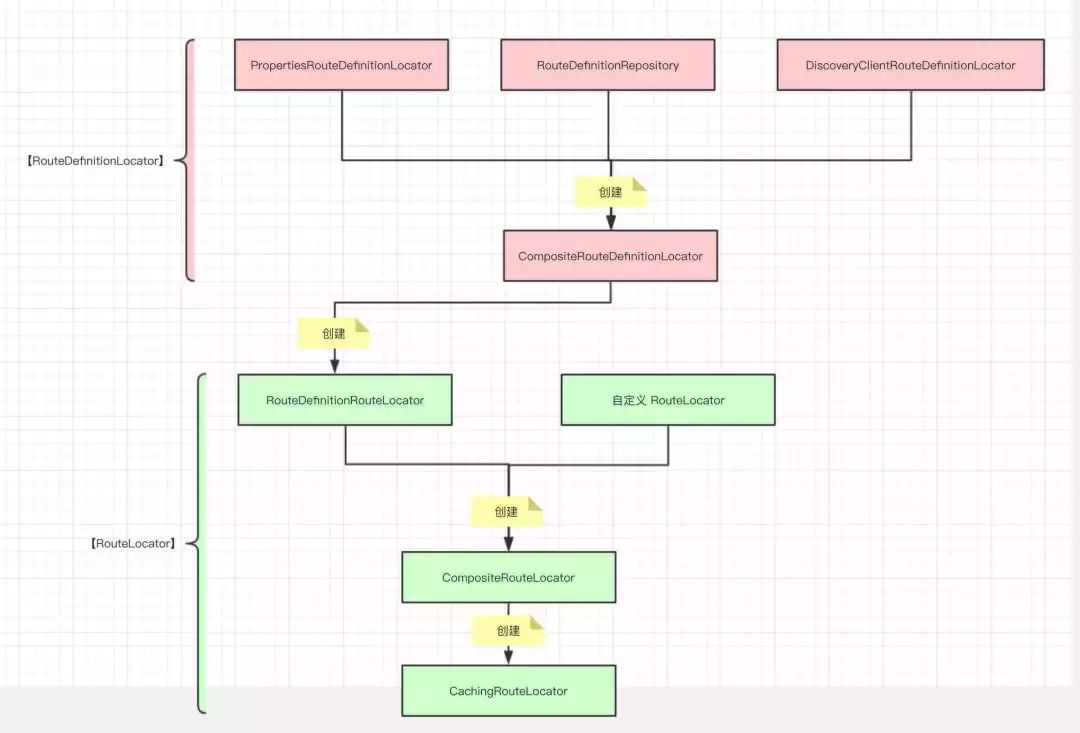

在《Spring-Cloud-Gateway 源码解析 —— 网关初始化》中，我们看到路由相关的组件 RouteDefinitionLocator / RouteLocator 的初始化。涉及到的类比较多，我们用下图重新梳理下：

RouteDefinitionLocator 负责读取路由配置( org.springframework.cloud.gateway.route.RouteDefinition ) 。从上图中我们可以看到，RouteDefinitionLocator 接口有四种实现：
- PropertiesRouteDefinitionLocator ，从配置文件( 例如，YML / Properties 等 ) 读取。在《Spring-Cloud-Gateway 源码解析 —— 路由（1.2）之 PropertiesRouteDefinitionLocator 配置文件》「2. PropertiesRouteDefinitionLocator」详细解析。
- RouteDefinitionRepository ，从存储器( 例如，内存 / Redis / MySQL 等 )读取。在《Spring-Cloud-Gateway 源码解析 —— 路由（1.3）之 RouteDefinitionRepository 存储器》详细解析。
- DiscoveryClientRouteDefinitionLocator ，从注册中心( 例如，Eureka / Consul / Zookeeper / Etcd 等 )读取。在《Spring-Cloud-Gateway 源码解析 —— 路由（1.4）之 DiscoveryClientRouteDefinitionLocator 注册中心》详细解析。
- CompositeRouteDefinitionLocator ，组合多种 RouteDefinitionLocator 的实现，为 RouteDefinitionRouteLocator 提供统一入口。在本文详细解析。
- 另外，CachingRouteDefinitionLocator 也是 RouteDefinitionLocator 的实现类，已经被 CachingRouteLocator 取代。
RouteLocator 可以直接自定义路由( org.springframework.cloud.gateway.route.Route ) ，也可以通过 RouteDefinitionRouteLocator 获取 RouteDefinition ，并转换成 Route 。
重要，对于上层调用者 RoutePredicateHandlerMapping ，使用的是 RouteLocator 和 Route 。而 RouteDefinitionLocator 和 RouteDefinition 用于通过配置定义路由。那么自定义 RouteLocator 呢？通过代码定义路由。

推荐 Spring Cloud 书籍：

请支持正版。下载盗版，等于主动编写低级 BUG 。
程序猿DD —— 《Spring Cloud微服务实战》
周立 —— 《Spring Cloud与Docker微服务架构实战》
两书齐买，京东包邮。

推荐 Spring Cloud 视频：

Java 微服务实践 - Spring Boot
Java 微服务实践 - Spring Cloud
Java 微服务实践 - Spring Boot / Spring Cloud

2. RouteDefinition

org.springframework.cloud.gateway.route.RouteDefinition ，路由定义。代码如下：

@Validated
public class RouteDefinition {

    @NotEmpty
    private String id = UUID.randomUUID().toString();
    /**
     * 谓语定义数组
     */
    @NotEmpty
    @Valid
    private List<PredicateDefinition> predicates = new ArrayList<>();
    /**
     * 过滤器定义数组
     */
    @Valid
    private List<FilterDefinition> filters = new ArrayList<>();
    /**
     * 路由向的 URI
     */
    @NotNull
    private URI uri;
    /**
     * 顺序
     */
    private int order = 0;
}

id 属性，ID 编号，唯一。
predicates 属性，谓语定义数组。请求通过 predicates 判断是否匹配。在 Route 里，PredicateDefinition 转换成 Predicate 。
filters 属性，过滤器定义数组。在 Route 里，FilterDefinition 转换成 GatewayFilter 。
uri 属性，路由向的 URI 。
order 属性，顺序。当请求匹配到多个路由时，使用顺序小的。

RouteDefinition 提供 text 字符串创建对象，代码如下：

/**
 * 根据 text 创建 RouteDefinition
 *
 * @param text 格式 ${id}=${uri},${predicates[0]},${predicates[1]}...${predicates[n]}
 *             例如 route001=http://127.0.0.1,Host=**.addrequestparameter.org,Path=/get
 */
public RouteDefinition(String text) {
    int eqIdx = text.indexOf("=");
    if (eqIdx <= 0) {
        throw new ValidationException("Unable to parse RouteDefinition text '" + text + "'" +
                ", must be of the form name=value");
    }
    // id
    setId(text.substring(0, eqIdx));
    // predicates
    String[] args = tokenizeToStringArray(text.substring(eqIdx+1), ",");
    // uri
    setUri(URI.create(args[0]));

    for (int i=1; i < args.length; i++) {
        this.predicates.add(new PredicateDefinition(args[i]));
    }
}

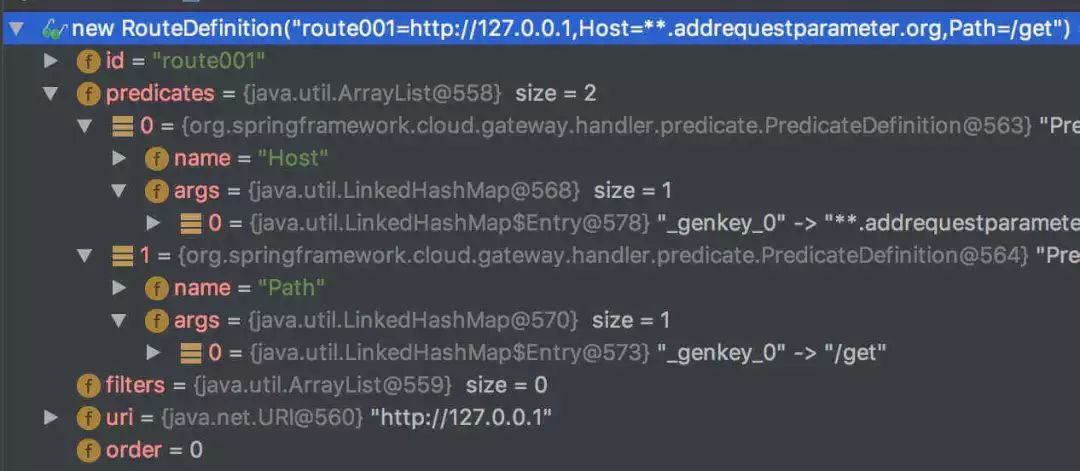

text 参数，格式为 ${id}=${uri},${predicates[0]},${predicates[1]}...${predicates[n]} 。举个例子, "route001=http://127.0.0.1,Host=**.addrequestparameter.org,Path=/get" 。创建的 RouteDefinition 如下图：
filters 属性，需要通过调用 RouteDefinition#setFilters(filters) 方法进行设置。
order 属性，需要通过调用 RouteDefinition#setOrder(order) 方法进行设置。
predicates 属性，支持解析，但是如果此处单个 PredicateDefinition 的 args[i] 存在逗号( , ) ，会被错误的分隔，例如说，"Query=foo,bz" 。

3. PredicateDefinition

org.springframework.cloud.gateway.handler.predicate.PredicateDefinition ，谓语定义。请求通过 predicates 判断是否匹配。代码如下：

@Validated
public class PredicateDefinition {

    /**
     * 谓语定义名字
     */
    @NotNull
    private String name;
    /**
     * 参数数组
     */
    private Map<String, String> args = new LinkedHashMap<>();
}

name 属性，谓语定义名字。通过 name 对应到 org.springframework.cloud.gateway.handler.predicate.RoutePredicateFactory 的实现类。例如说，name=Query 对应到 QueryRoutePredicateFactory 。
args 属性，参数数组。例如，name=Host / args={"_genkey_0" : "iocoder.cn"} ，匹配请求的 hostname 为 iocoder.cn 。

PredicateDefinition 提供 text 字符串创建对象，代码如下：

/**
 * 根据 text 创建 PredicateDefinition
 *
 * @param text 格式 ${name}=${args[0]},${args[1]}...${args[n]}
 *             例如 Host=iocoder.cn
 */
public PredicateDefinition(String text) {
    int eqIdx = text.indexOf("=");
    if (eqIdx <= 0) {
        throw new ValidationException("Unable to parse PredicateDefinition text '" + text + "'" +
                ", must be of the form name=value");
    }
    // name
    setName(text.substring(0, eqIdx));
    // args
    String[] args = tokenizeToStringArray(text.substring(eqIdx+1), ",");
    for (int i=0; i < args.length; i++) {
        this.args.put(NameUtils.generateName(i), args[i]);
    }
}

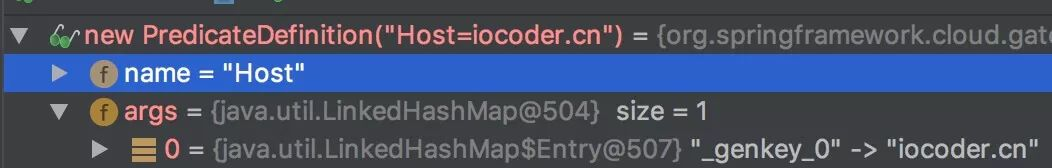

text 参数，格式为 ${name}=${args[0]},${args[1]}...${args[n]} 。举个例子, "Host=iocoder.cn" 。创建的 PredicateDefinition 如下图：

4. FilterDefinition

FilterDefinition 和 PredicateDefinition 的代码实现上基本一致。

org.springframework.cloud.gateway.filter.FilterDefinition ，过滤器定义。代码如下：

@Validated
public class FilterDefinition {

    /**
     * 过滤器定义名字
     */
    @NotNull
    private String name;
    /**
     * 参数数组
     */
    private Map<String, String> args = new LinkedHashMap<>();
}

name 属性，过滤器定义名字。通过 name 对应到 org.springframework.cloud.gateway.filter.factory.GatewayFilterFactory 的实现类。例如说，name=AddRequestParameter 对应到 AddRequestParameterGatewayFilterFactory 。
args 属性，参数数组。例如，name=AddRequestParameter / args={"_genkey_0": "foo", "_genkey_1": "bar"} ，添加请求参数 foo 为 bar 。

FilterDefinition 提供 text 字符串创建对象，代码如下：

/**
 * 根据 text 创建 FilterDefinition
 *
 * @param text 格式 ${name}=${args[0]},${args[1]}...${args[n]}
 *             例如 AddRequestParameter=foo, bar
 */
public FilterDefinition(String text) {
    int eqIdx = text.indexOf("=");
    if (eqIdx <= 0) {
        setName(text);
        return;
    }
    // name
    setName(text.substring(0, eqIdx));
    // args
    String[] args = tokenizeToStringArray(text.substring(eqIdx+1), ",");
    for (int i=0; i < args.length; i++) {
        this.args.put(NameUtils.generateName(i), args[i]);
    }
}

text 参数，格式为 ${name}=${args[0]},${args[1]}...${args[n]} 。举个例子, "AddRequestParameter=foo, bar" 。创建的 FilterDefinition 如下图：

5. RouteDefinitionLocator

org.springframework.cloud.gateway.route.RouteDefinitionLocator ，路由定义定位器接口，定义获得路由定义数组的方法。代码如下：

public interface RouteDefinitionLocator {

    Flux<RouteDefinition> getRouteDefinitions();
}

对 Reactor Flux 暂时不熟悉的同学，可以阅读完本文 Google 进行学习。随着 Spring 5 对响应式编程的推广，厉害如你一定要去掌握。

在上文中，我们也看到了 RouteDefinitionLocator 的多个实现类，类图如下：

本文只解析 CompositeRouteDefinitionLocator 的源码实现。其他的实现类会在后面文章详细解析。

6. CompositeRouteDefinitionLocator

org.springframework.cloud.gateway.route.CompositeRouteDefinitionLocator ，组合多种RouteDefinitionLocator 的实现，为 RouteDefinitionRouteLocator 提供统一入口。代码如下：

public class CompositeRouteDefinitionLocator implements RouteDefinitionLocator {

    /**
     * RouteDefinitionLocator 数组
     */
    private final Flux<RouteDefinitionLocator> delegates;

    public CompositeRouteDefinitionLocator(Flux<RouteDefinitionLocator> delegates) {
        this.delegates = delegates;
    }

    @Override
    public Flux<RouteDefinition> getRouteDefinitions() {
        return this.delegates.flatMap(RouteDefinitionLocator::getRouteDefinitions);
    }

}
