本文探讨了向量的点乘与叉乘在方向判断、法向量求取及空间关系分析中的作用，并揭示齐次坐标如何统一线性变换和平移。重点讲解了点加点为何变为中点的原理，结合实例和GAMES101课程深入解析。

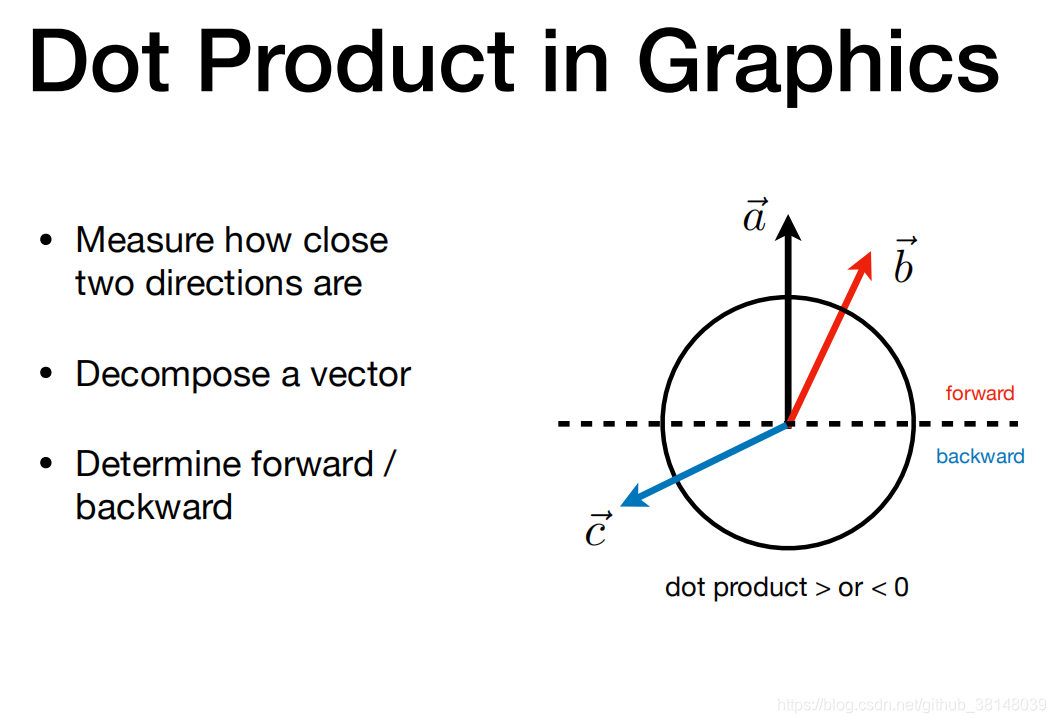

点乘：主要用来区分向量的方向，确定向量是否同向（点乘为正）
在这里插入图片描述

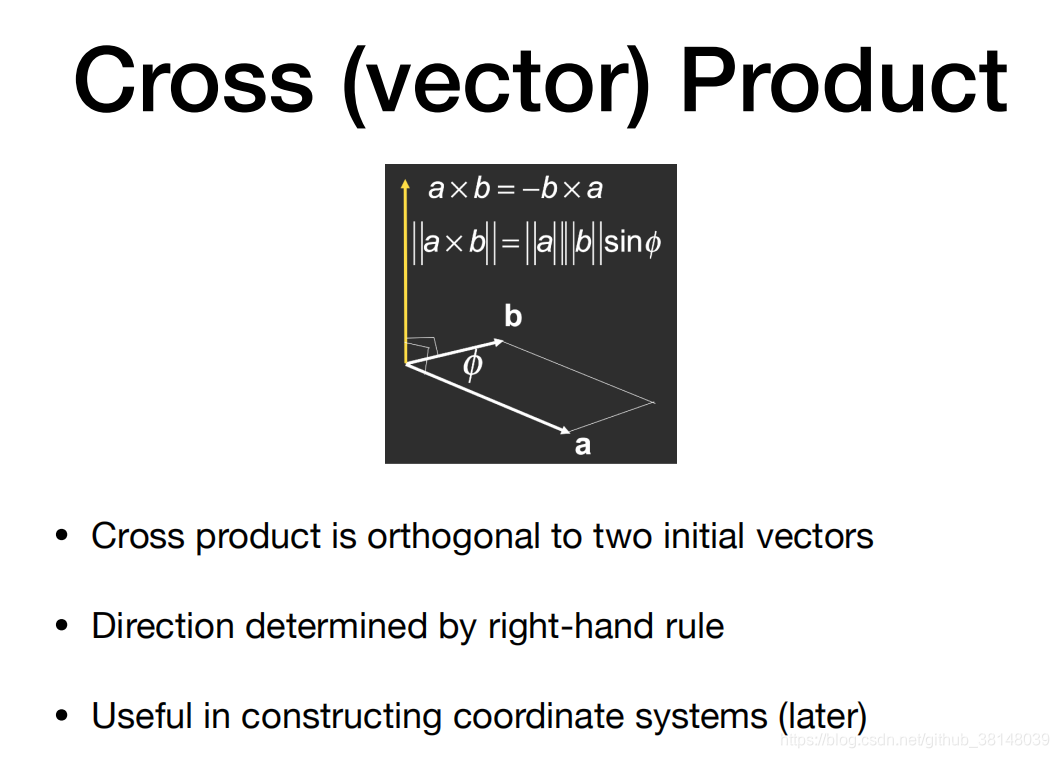

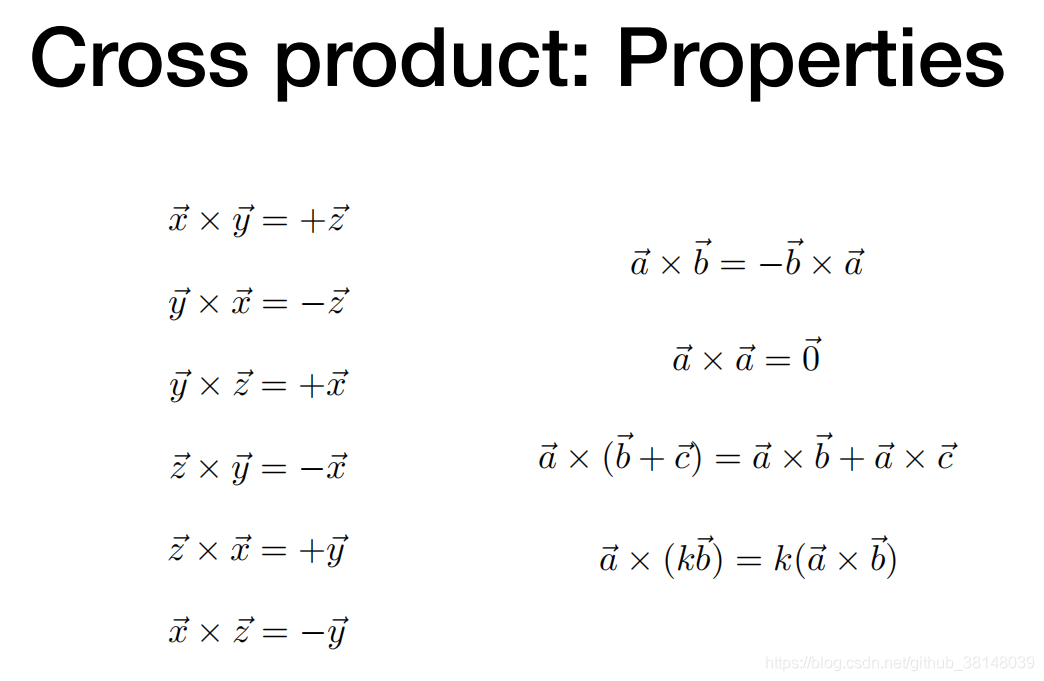

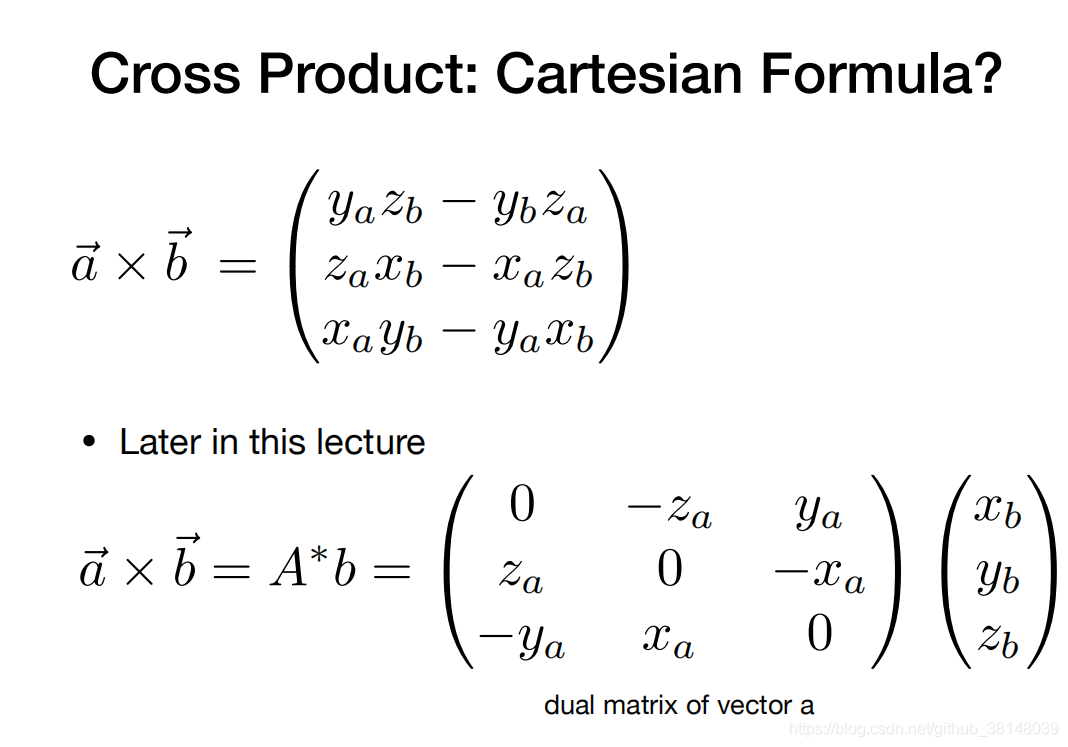

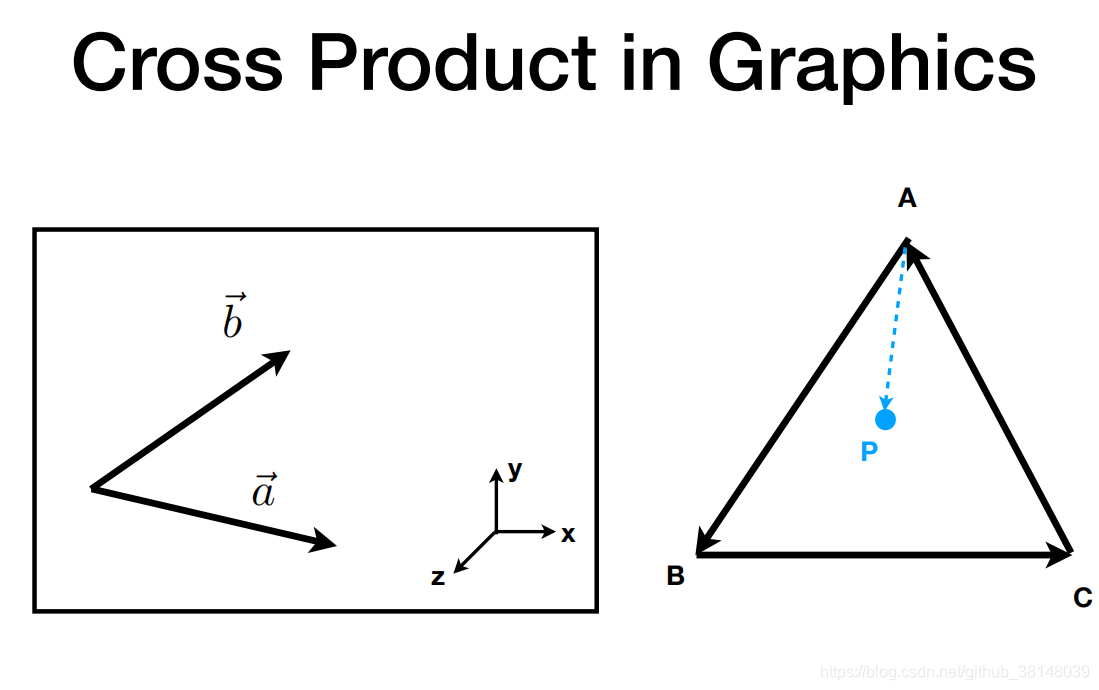

叉乘：主要用来1.寻找法向量，2.点是否在向量包围圈之内。3.区分两个向量的左右关系。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

齐次坐标

在这里插入图片描述

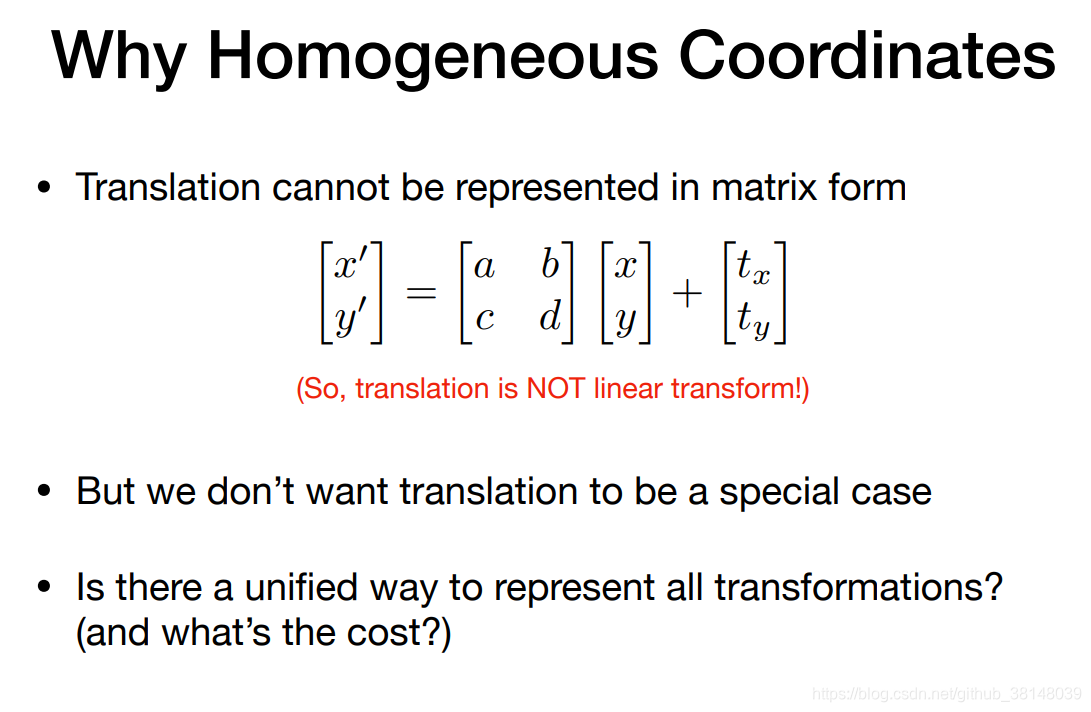

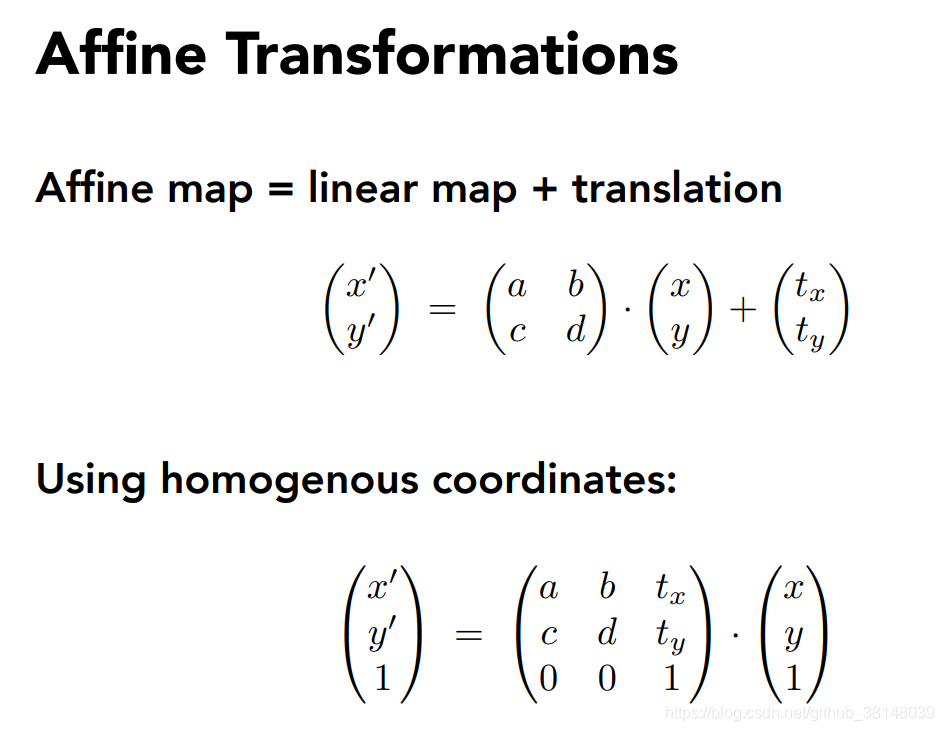

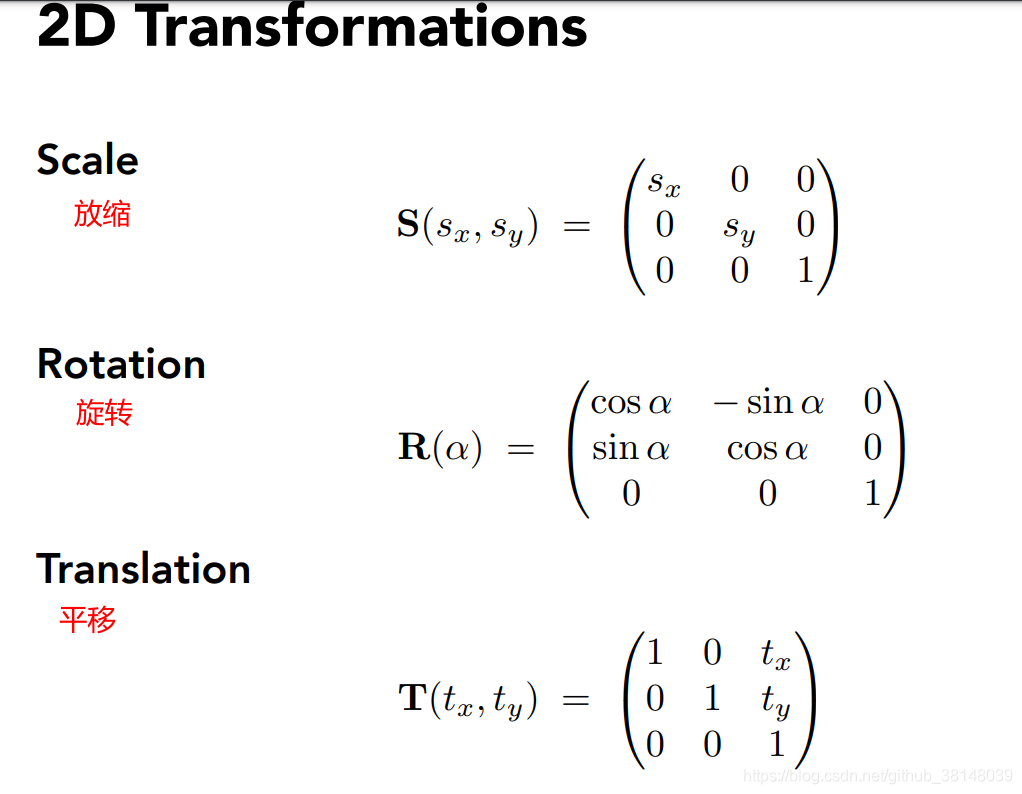

为啥需要使用齐次坐标呢？主要是为了统一线性变换和平移这一个操作，成矩阵乘法的形式。

在这里插入图片描述

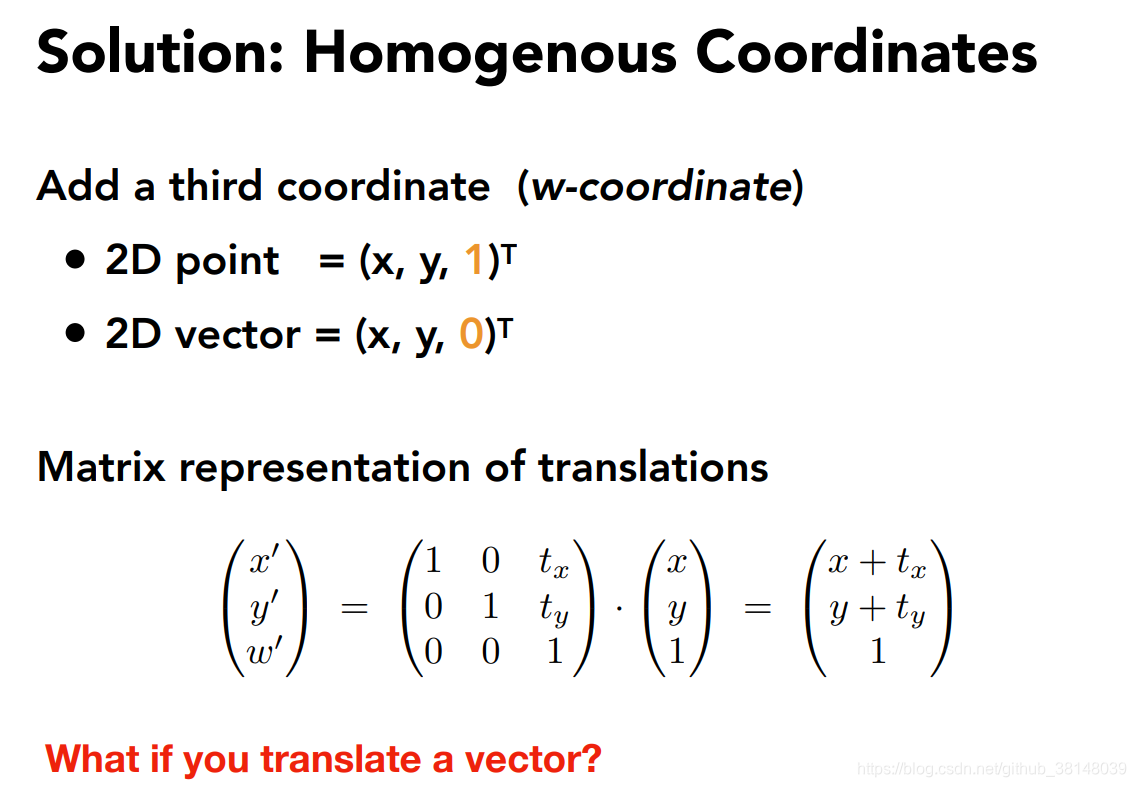

第三个维度，等于0的时候，表示的是向量；等于1的时候，表示的是点。
在这里插入图片描述

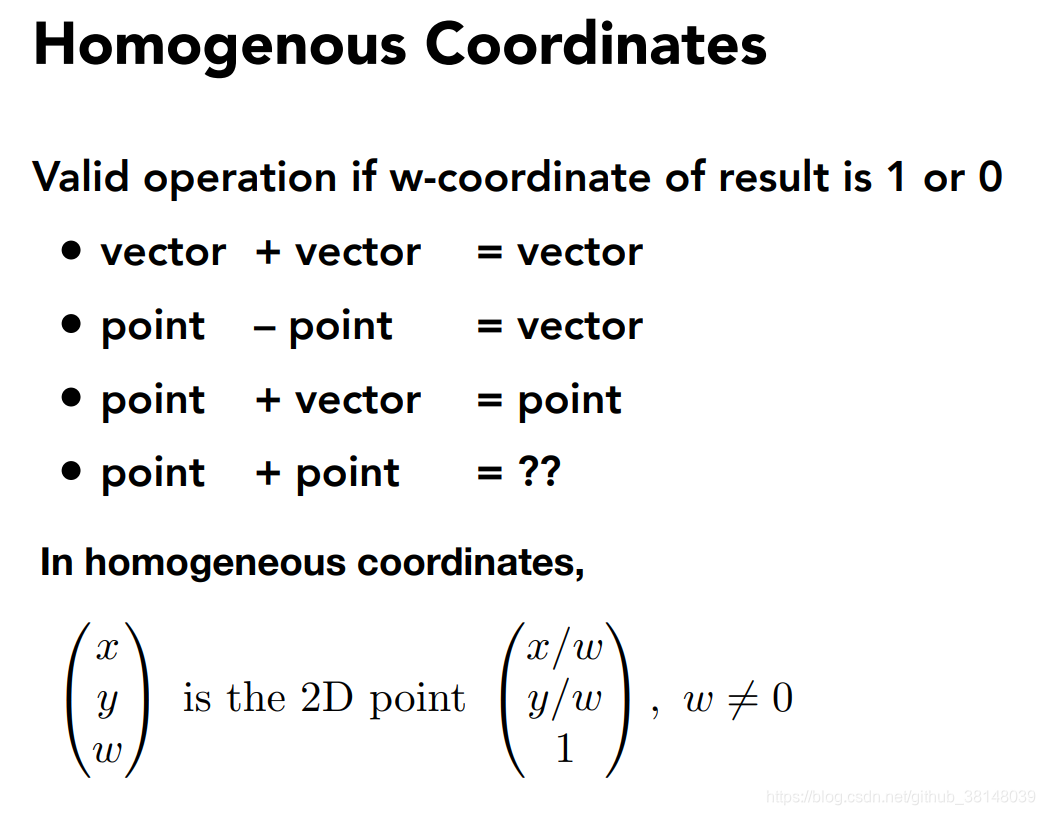

这个ppt中，点+点是中点，原因是因为相加之后，第三个维度有2*w,把第三个维度变成1之后，点就变成了中点的形式。
在这里插入图片描述
在这里插入图片描述

参考博客：

  1. 视频：GAMES101-现代计算机图形学入门-闫令琪p2 p3
  2. GAMES101课程主页
