菜菜的scikit-klearn课1.0：

应用decision的总体流程

from sklearn import tree         #导入需要的模块
clf = tree.DecisionTreeClassifier()   #实例化
clf = clf.fit(X_train,y_train)       #用训练集数据训练模型
result = clf.score(X_test,y_test)     #导入测试集，从接口中调用需要的信息

调参

通过设置 tree.DecisionTreeClassifier里，树的最大深度 ，以及特征切割方法都可以来探索最好的模型

clf = tree.DecisionTreeClassifier(criterion="entropy"
                ,random_state=30
                ,splitter="random"
                ,max_depth=3
                ,min_samples_leaf=10
                ,min_samples_split=10
                )

案例分析

最后通过一个小例子，制造三种类型的数据集：月亮形，二分类形，圆形。然后再使用决策树来分类。
代码粘贴在最后，先讲重点学习的地方：

按照分类，来画不同颜色的背景代码：

   #ravel()能够将一个多维数组转换成一维数组
    #np.c_是能够将两个数组组合起来的函数
    #在这里，我们先将两个网格数据降维降维成一维数组，再将两个数组链接变成含有两个特征的数据，再带入决策
    #树模型，生成的Z包含数据的索引和每个样本点对应的类概率，再切片，且出类概率
    Z = clf.predict_proba(np.c_[array1.ravel(),array2.ravel()])[:, 1]

    #np.c_[np.array([1,2,3]), np.array([4,5,6])]

    #将返回的类概率作为数据，放到contourf里面绘制去绘制轮廓
    Z = Z.reshape(array1.shape)


    ##############
    ax.contourf(array1, array2, Z, cmap=cm, alpha=.7)

只在第一行设置标题：

    #我们有三个坐标系，但我们只需要在第一个坐标系上有标题，因此设定if ds_index==0这个条件
    if ds_index == 0:
        ax.set_title("Decision Tree")

图片显示紧凑：

plt.tight_layout()
plt.show()

对比

没有紧凑的：

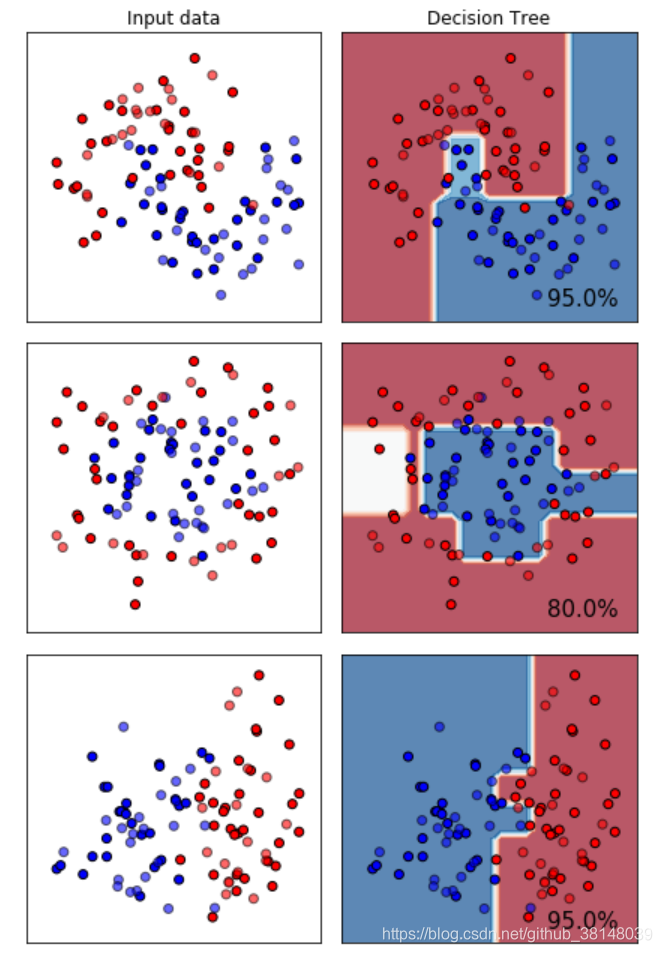

可以看到决策树，对于圆形的数据，分类没有其他的理想，对于二分类，表现还是不错的。

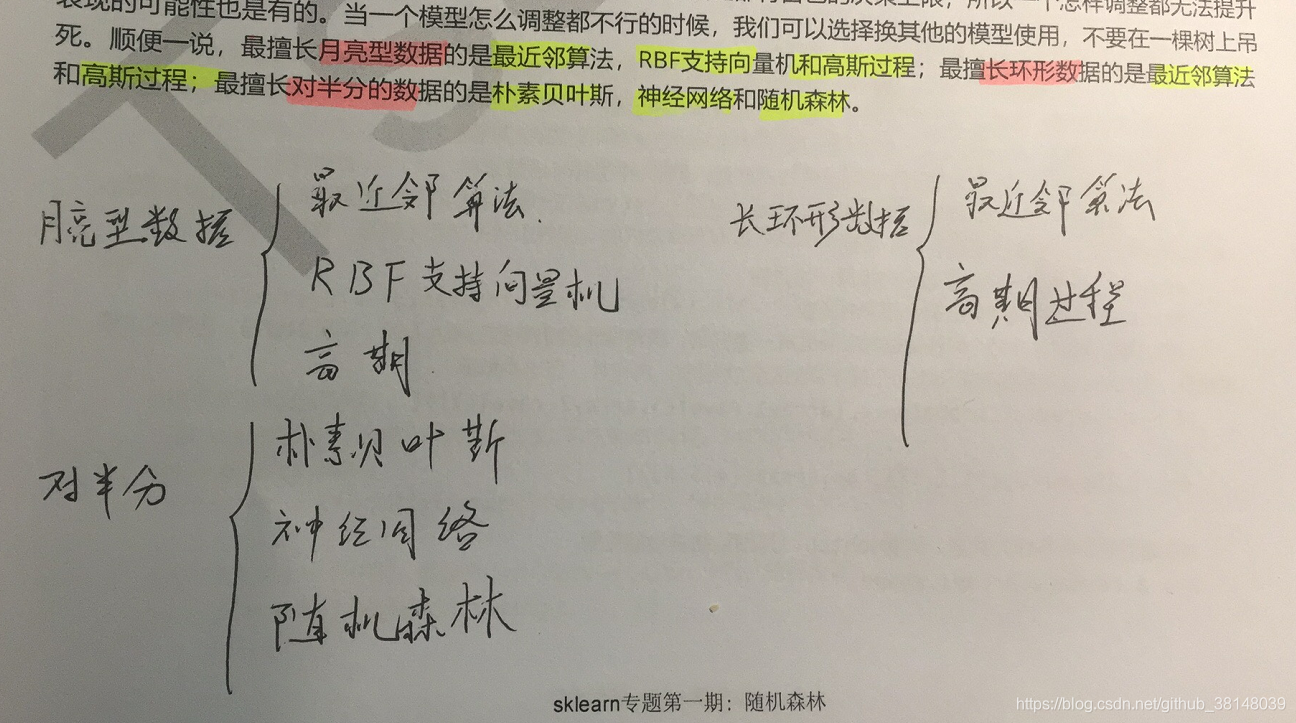

总结

问题

1.使用的graphviz画图，一直没有显示出来，各种问题

graph = graphviz.Source(dot_data)
graph

显示的是一个地址，还不会处理。

代码：

文件名字：descisionTree_wine.ipynb

#创建画布，宽高比为6*9
figure = plt.figure(figsize=(6, 9))
#设置用来安排图像显示位置的全局变量i
i = 1
#开始迭代数据，对datasets中的数据进行for循环
for ds_index, ds in enumerate(datasets):

    #对X中的数据进行标准化处理，然后分训练集和测试集
    X, y = ds
    X = StandardScaler().fit_transform(X)
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=.4,
    random_state=42)

    #找出数据集中两个特征的最大值和最小值，让最大值+0.5，最小值-0.5，创造一个比两个特征的区间本身更大
    #一点的区间
    x1_min, x1_max = X[:, 0].min() - .5, X[:, 0].max() + .5
    x2_min, x2_max = X[:, 1].min() - .5, X[:, 1].max() + .5

    #用特征向量生成网格数据，网格数据，其实就相当于坐标轴上无数个点
    #函数np.arange在给定的两个数之间返回均匀间隔的值，0.2为步长
    #函数meshgrid用以生成网格数据，能够将两个一维数组生成两个二维矩阵。
    #如果第一个数组是narray，维度是n，第二个参数是marray，维度是m。那么生成的第一个二维数组是以
    #narray为行，m行的矩阵，而第二个二维数组是以marray的转置为列，n列的矩阵
    #生成的网格数据，是用来绘制决策边界的，因为绘制决策边界的函数contourf要求输入的两个特征都必须是二
    #维的
    array1,array2 = np.meshgrid(np.arange(x1_min, x1_max, 0.2),
            np.arange(x2_min, x2_max, 0.2))
    #接下来生成彩色画布
    #用ListedColormap为画布创建颜色，#FF0000正红，#0000FF正蓝
    cm = plt.cm.RdBu
    cm_bright = ListedColormap(['#FF0000', '#0000FF'])

    #在画布上加上一个子图，数据为len(datasets)行，2列，放在位置i上
    ax = plt.subplot(len(datasets), 2, i)


    #到这里为止，已经生成了0~1之间的坐标系3个了，接下来为我们的坐标系放上标题
    #我们有三个坐标系，但我们只需要在第一个坐标系上有标题，因此设定if ds_index==0这个条件
    if ds_index == 0:
        ax.set_title("Input data")

    #将数据集的分布放到我们的坐标系上
    #先放训练集
    ax.scatter(X_train[:, 0], X_train[:, 1], c=y_train,
       cmap=cm_bright,edgecolors='k')
    #放测试集
    ax.scatter(X_test[:, 0], X_test[:, 1], c=y_test,cmap=cm_bright, alpha=0.6,edgecolors='k')
              #为图设置坐标轴的最大值和最小值，并设定没有坐标轴
    ax.set_xlim(array1.min(), array1.max())
    ax.set_ylim(array2.min(), array2.max())
    ax.set_xticks(())
    ax.set_yticks(())

    #每次循环之后，改变i的取值让图每次位列不同的位置
    i += 1

    #至此为止，数据集本身的图像已经布置完毕，运行以上的代码，可以看见三个已经处理好的数据集

    #############################从这里开始是决策树模型##########################

    #迭代决策树，首先用subplot增加子图，subplot(行，列，索引)这样的结构，并使用索引i定义图的位置
    #在这里，len(datasets)其实就是3，2是两列
    #在函数最开始，我们定义了i=1，并且在上边建立数据集的图像的时候，已经让i+1,所以i在每次循环中的取值
    #是2，4，6
    ax = plt.subplot(len(datasets),2,i)

    #决策树的建模过程：实例化 → fit训练 → score接口得到预测的准确率
    clf = DecisionTreeClassifier(max_depth=5)
    clf.fit(X_train, y_train)
    score = clf.score(X_test, y_test)

    #绘制决策边界，为此，我们将为网格中的每个点指定一种颜色[x1_min，x1_max] x [x2_min，x2_max]
    #分类树的接口，predict_proba，返回每一个输入的数据点所对应的标签类概率
    #类概率是数据点所在的叶节点中相同类的样本数量/叶节点中的样本总数量
    #由于决策树在训练的时候导入的训练集X_train里面包含两个特征，所以我们在计算类概率的时候，也必须导入
    #结构相同的数组，即是说，必须有两个特征
    #ravel()能够将一个多维数组转换成一维数组
    #np.c_是能够将两个数组组合起来的函数
    #在这里，我们先将两个网格数据降维降维成一维数组，再将两个数组链接变成含有两个特征的数据，再带入决策
    #树模型，生成的Z包含数据的索引和每个样本点对应的类概率，再切片，且出类概率
    Z = clf.predict_proba(np.c_[array1.ravel(),array2.ravel()])[:, 1]

    #np.c_[np.array([1,2,3]), np.array([4,5,6])]

    #将返回的类概率作为数据，放到contourf里面绘制去绘制轮廓
    Z = Z.reshape(array1.shape)


    ##############
    ax.contourf(array1, array2, Z, cmap=cm, alpha=.7)

    #将数据集的分布放到我们的坐标系上
    # 将训练集放到图中去
    ax.scatter(X_train[:, 0], X_train[:, 1], c=y_train, cmap=cm_bright,
       edgecolors='k')
    # 将测试集放到图中去
    ax.scatter(X_test[:, 0], X_test[:, 1], c=y_test, cmap=cm_bright,
       edgecolors='k', alpha=0.6)

    #为图设置坐标轴的最大值和最小值
    ax.set_xlim(array1.min(), array1.max())
    ax.set_ylim(array2.min(), array2.max())
    #设定坐标轴不显示标尺也不显示数字
    ax.set_xticks(())
    ax.set_yticks(())

    #我们有三个坐标系，但我们只需要在第一个坐标系上有标题，因此设定if ds_index==0这个条件
    if ds_index == 0:
        ax.set_title("Decision Tree")

    #写在右下角的数字
    ax.text(array1.max() - .3, array2.min() + .3, ('{:.1f}%'.format(score*100)),size=15, horizontalalignment='right')

    #让i继续加一
    i += 1
#plt.tight_layout()
plt.show()
