lvs+keepalived高可用集群部署

案例需求

部署基于LVS DR模式的web高可用集群，实现：

• 实现数据服务器容错
• 实现分发器故障切换
• 任何机器宕机不中断web业务

实验环境

六台安装CentOS8的虚拟机一台测试机，两台LVS分发器，一台路由器，两台web服务器，关闭selinux关闭防火墙，停止libvirtd.service服务

角色名称	接口名称	IP地址
client	ens33	192.168.1.200
route	ens33，ens160	192.168.1.1，192.168.2.1
lvs1	ens33	192.168.2.200，192.168.2.100（VIP）
lvs2	ens33	192.168.2.150，192.168.2.100（VIP）
rs1	ens33，lo:0	192.168.2.220，192.168.2.100（VIP）
rs2	ens33，lo:0	192.168.2.210，192.168.2.100（VIP）

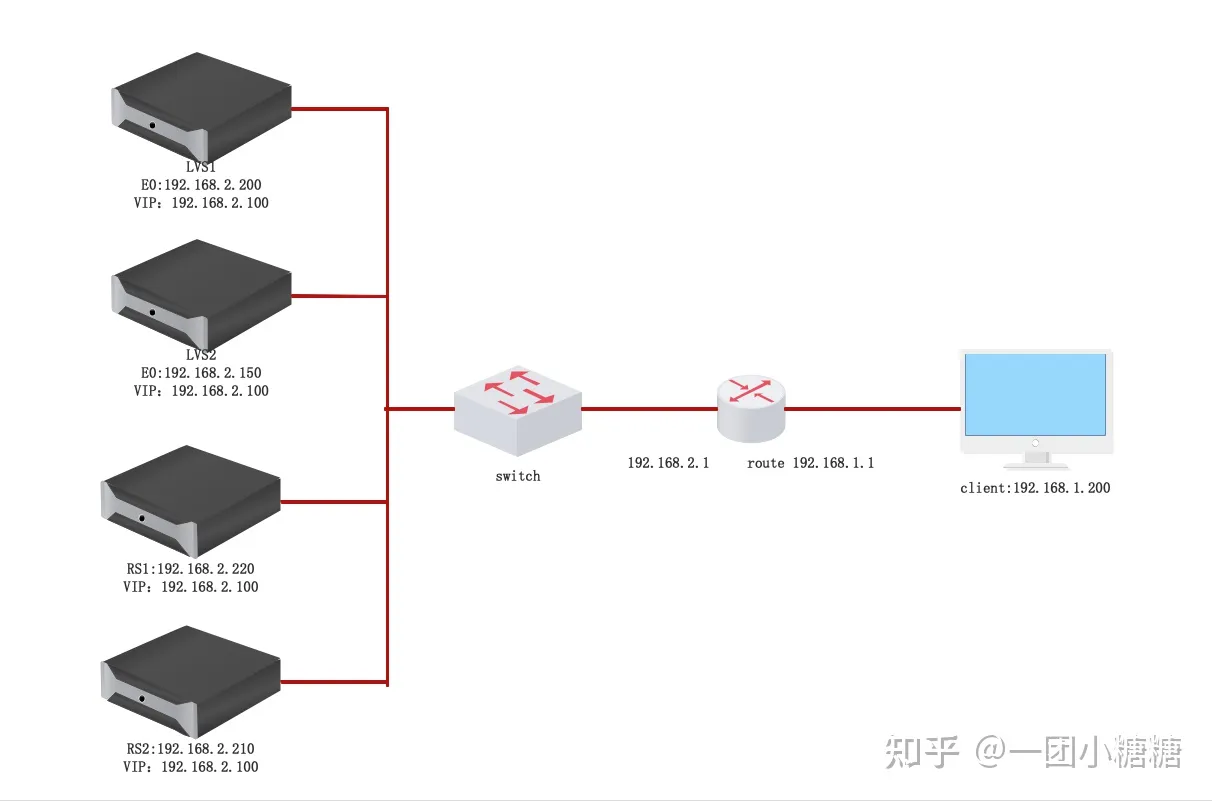

实验拓扑图

实验步骤

a、配置客户端

1. ens33=192.168.1.200
2. [root@client ~]# route add default gw 192.168.1.1

b、设置路由

1. ens33=192.168.1.1
2. ens160=192.168.2.1
3. [root@route ~]# echo 1>/proc/sys/net/ipv4/ip_forward

c、设置RS的VIP、网关、内核参数

1. RS1
2. [root@rs1 ~]# route add default gw 192.168.2.1
3. [root@rs1 ~]# ifconfig lo:0192.168.2.100 netmask 255.255.255.255 up
4. [root@rs1 ~]# echo 1>/proc/sys/net/ipv4/conf/all/arp_ignore
5. [root@rs1 ~]# echo 2>/proc/sys/net/ipv4/conf/all/arp_announce
6. RS2
7. [root@rs2 ~]# route add default gw 192.168.2.1
8. [root@rs2 ~]# ifconfig lo:0192.168.2.100 netmask 255.255.255.255 up
9. [root@rs2 ~]# echo 1>/proc/sys/net/ipv4/conf/all/arp_ignore
10. [root@rs2 ~]# echo 2>/proc/sys/net/ipv4/conf/all/arp_announce
11. 安装web服务，生成测试页面
12. RS1
13. [root@rs1 ~]# dnf install httpd -y
14. [root@rs1 ~]# echo "rs1">/var/www/html/index.html
15. [root@rs1 ~]# systemctl start httpd.service
16. RS2
17. [root@rs2 ~]# dnf install httpd -y
18. [root@rs2 ~]# echo "rs2">/var/www/html/index.html
19. [root@rs2 ~]# systemctl start httpd.service

d、设置LVS

1. ### LVS1 安装软件包，修改配置文件
2. [root@lvs1 ~]# dnf install ipvsadm keepalived -y
3. [root@lvs1 ~]# vim /etc/keepalived/keepalived.conf
4. !ConfigurationFilefor keepalived
5. global_defs {
6. router_id lvs_1
7. }
8. vrrp_instance apache {
9. state MASTER
10. interface ens33
11. virtual_router_id 51
12. priority 100
13. advert_int 1
14. authentication {
15. auth_type PASS
16. auth_pass 1111
17. }
18. virtual_ipaddress {
19. 192.168.2.100/24
20. }
21. }
22. virtual_server 192.168.2.10080{
23. delay_loop 6
24. lb_algo rr
25. lb_kind DR
26. nat_mask 255.255.255.0
27. # persistence_timeout 50
28. protocol TCP
29. real_server 192.168.2.21080{
30. weight 1
31. TCP_CHECK {
32. connect_timeout 3
33. connect_port 80
34. }
35. }
36. real_server 192.168.2.22080{
37. weight 1
38. TCP_CHECK {
39. connect_timeout 3
40. connect_port 80
41. }
42. }
43. }
44. ### 重启keepalived服务
45. [root@lvs1 ~]# systemctl start keepalived.service
46. ### 使用ip add命令查看所设置的VIP是否被设置
47. [root@lvs1 ~]# ip add
48. 2: ens33:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP groupdefault qlen 1000
49. link/ether 00:0c:29:6d:1c:b3 brd ff:ff:ff:ff:ff:ff
50. inet 192.168.2.200/24 brd 192.168.2.255 scope global noprefixroute ens33
51. valid_lft forever preferred_lft forever
52. inet 192.168.2.100/24 scope global secondary ens33
53. valid_lft forever preferred_lft forever
54. inet6 fe80::474:99dd:c899:455f/64 scope link noprefixroute
55. valid_lft forever preferred_lft forever
56. ### LVS2 安装软件包，修改配置文件
57. [root@lvs2 ~]# dnf install ipvsadm keepalived -y
58. [root@lvs2 ~]# vim /etc/keepalived/keepalived.conf
59. !ConfigurationFilefor keepalived
60. global_defs {
61. router_id lvs_1
62. }
63. vrrp_instance apache {
64. state BACKUP
65. interface ens33
66. virtual_router_id 51
67. priority 10
68. advert_int 1
69. authentication {
70. auth_type PASS
71. auth_pass 1111
72. }
73. virtual_ipaddress {
74. 192.168.2.100/24
75. }
76. }
77. virtual_server 192.168.2.10080{
78. delay_loop 6
79. lb_algo rr
80. lb_kind DR
81. nat_mask 255.255.255.0
82. # persistence_timeout 50
83. protocol TCP
84. real_server 192.168.2.21080{
85. weight 1
86. TCP_CHECK {
87. connect_timeout 3
88. connect_port 80
89. }
90. }
91. real_server 192.168.2.22080{
92. weight 1
93. TCP_CHECK {
94. connect_timeout 3
95. connect_port 80
96. }
97. }
98. }
99. ### 重启keepalived服务
100. [root@lvs2 ~]# systemctl start keepalived.service

e、客户端测试

1. ### 客户端验证分发
2. [root@client ~]# elinks http://192.168.2.100 --dump
3. rs1
4. [root@client ~]# elinks http://192.168.2.100 --dump
5. rs2
6. ### 停止lvs1的keepalived服务 验证分发器故障切换
7. [root@lvs1 ~]# systemctl stop keepalived.service
8. 使用ip add命令查看VIP是否被释放
9. [root@lvs1 ~]# ip add
10. 2: ens33:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP groupdefault qlen 1000
11. link/ether 00:0c:29:6d:1c:b3 brd ff:ff:ff:ff:ff:ff
12. inet 192.168.2.200/24 brd 192.168.2.255 scope global noprefixroute ens33
13. valid_lft forever preferred_lft forever
14. inet6 fe80::474:99dd:c899:455f/64 scope link noprefixroute
15. valid_lft forever preferred_lft forever
16. 切换到lvs2查看VIP是否被设置
17. [root@lvs2 ~]# ip add
18. 2: ens33:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP groupdefault qlen 1000
19. link/ether 00:0c:29:5c:a0:66 brd ff:ff:ff:ff:ff:ff
20. inet 192.168.2.150/24 brd 192.168.2.255 scope global noprefixroute ens33
21. valid_lft forever preferred_lft forever
22. inet 192.168.2.100/24 scope global secondary ens33
23. valid_lft forever preferred_lft forever
24. inet6 fe80::5726:cbb9:c37b:d898/64 scope link noprefixroute
25. valid_lft forever preferred_lft forever
26. 切换到客户端测试
27. [root@client ~]# elinks http://192.168.2.100 --dump
28. rs1
29. [root@client ~]# elinks http://192.168.2.100 --dump
30. rs2
31. ### 停止RS1数据服务器查看数据服务器容错
32. [root@rs1 ~]# systemctl stop httpd
33. 切换到客户端测试:用户只能访问到RS1的页面
34. [root@client ~]# elinks http://192.168.2.100 --dump
35. rs1
36. [root@client ~]# elinks http://192.168.2.100 --dump
37. rs1

提示：使用tcpdump命令可以看到vrrp的相关信息发送信息，深度理解VRRP协议

1. [root@lvs1 ~]# tcpdump -nn -vvv vrrp
